一.介绍
在平时飞控调试和使用过程中,会碰到各种各样的问题导致飞控无法解锁。只要解锁条件不满足,飞控就会闪黄灯。遇到这种情况,我们应该首先将飞控连接地面站,在消息窗口查看警报,根据报错内容来处理。我现将常见的报警汇总如下,供大家参考。持续更新,也可一进行补充讨论。
1.连接方法

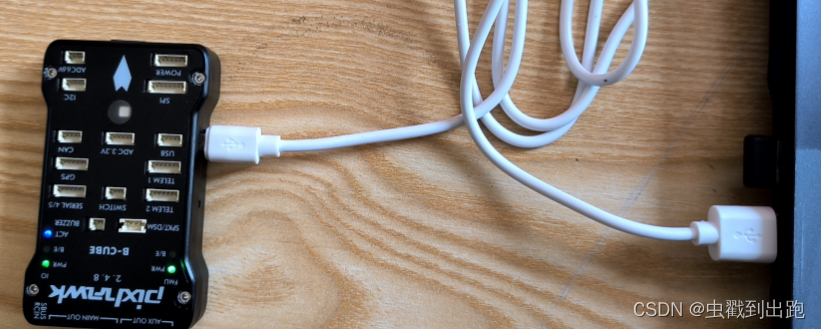

常见的连接方式有数据线连接与数传连接。
2.位置查看
通过数据线连接飞控,我们找到这个页面进行内容报错查看。

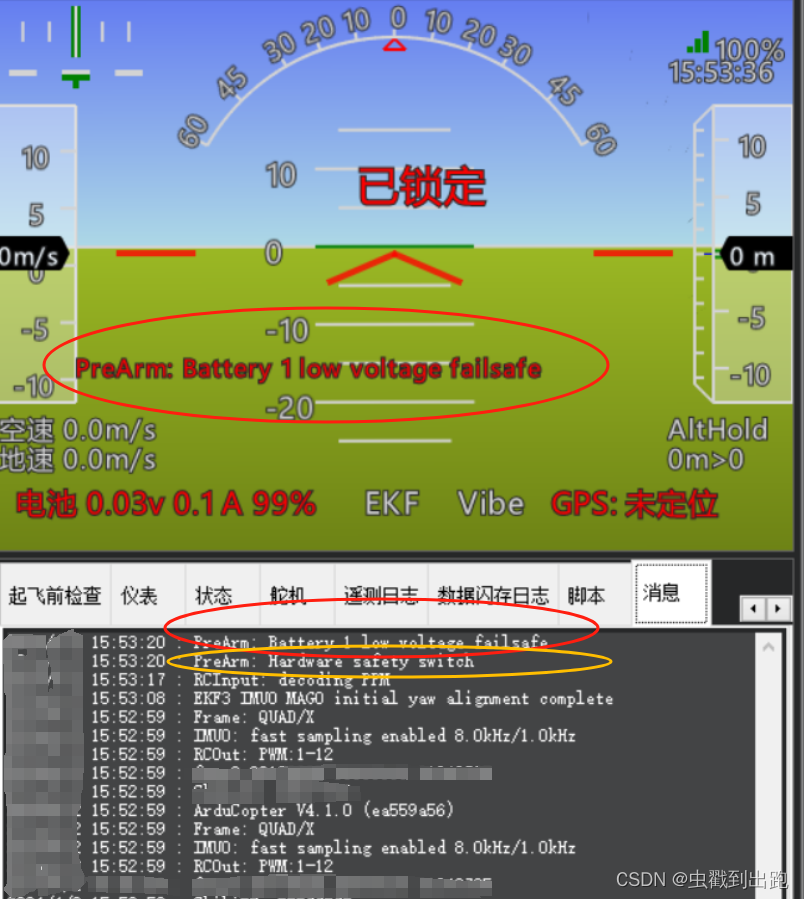

说明:图中红圈部分就是报错内容,姿态图中的内容与消息栏内相同,但是消息栏可以反应出飞控的全部相关信息(黄圈就是其余报错信息提示)。我们就根据他的报错内容可以对照下面相同的信息来调试。
二,报错内容
飞控报警列表:
1.Throttle radio max too low:遥控器油门重新校准,校准遥控器没成功。
2.Compass not calibrated:电子罗盘(指南针)没有校准,需要校准罗盘。
3.Compass not healthy:罗盘硬件出现故障,可能是外置罗盘没有接好、飞控内置罗盘损坏或者外置罗盘损坏。
4.Compasses inconsistent:内置罗盘和外置罗盘(集成在GPS模块里)安装时候指向的方向不相同(大于45度),重新安装GPS模块,使GPS箭头前向与飞控前向保持一致,再校准罗盘。
5.GPS Glitch:GPS出现故障,可能是GPS损坏或则接线不对。
6.Need 3D Fix:GPS没有定位,而飞行模式处于loiter/RTL/AUTO/等需要GPS定位的模式,就会出现这个报警。如果设置了电子围栏,在室内也会出现这个报警,将飞行器拿到室外有GPS信号的地方警报会自动消除。
7.High GPS HDOP:GPS的HDOP(水平精度因子)大于 2.0 ,定位精度不够,无法解锁。(可使用GPS_HDOP_GOOD参数配置)。室外一般建议HDOP<1才解锁起飞。
8.Baro not healthy:气压计出现故障,可能是气压计损坏。
9.Alt disparity:气压计读数有差异。将飞行器放平再接上电池,自检过程不要移动飞行器。自检大概30秒左右。
10.INS not calibrated:加速计没有校准,需要校准加速计。
11.Accels not healthy:加速计出现故障,可能是加速计损坏。
12.Gyros not healthy:陀螺仪出现故障,可能是陀螺仪损坏。
13.Check Board Voltage:飞控的供电电压不在4.5伏与5.5之间。可能是飞控给太多电子设备供电,造成飞控电压太低。
14.safety switch:安全开关未关闭,长按至灯长亮。
15.RCx minmum is greater than trim:遥控器辅助通道开关没有校准。重新校准遥控器,记得把所有分配的辅助通道开关都要拨动一下。
16.Bad AHRS:姿态解算错误。大部分情况下,重新校准加速度后就可以解决这个问题。如果不行就说明加速度计有可能损坏。
17.BAD AHRS:说明姿态有问题,大部分情况下重新校准一下加速度计就可以解决。
18.Battery 1 low voltage failsafe:飞机触发了失控保护,遥控器处于失联状态(比如关机)
19.pith(xx) is not neutral:遥控器摇杆通道没有在中位。重新校准一下遥控器。
20.check proximity sensor:检查一下传感器。有可能没有启动,没有识别到。
