Gamma、Linear、sRGB和伽马校正概念理解

已于 2024-12-23 19:30:01 修改
阅读量438 收藏 5
点赞数 1
文章标签： unity 贴图
于 2024-12-23 19:26:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2401_83878847/article/details/144674702
版权

物理世界中的颜色和光照规律都是在线性空间描述的（即光强度增加了一倍，亮度也增加一倍）。 而计算机图形学是物理世界视觉的数学模型，Shader中颜色插值、光照的计算自然也是在线性空间描述的

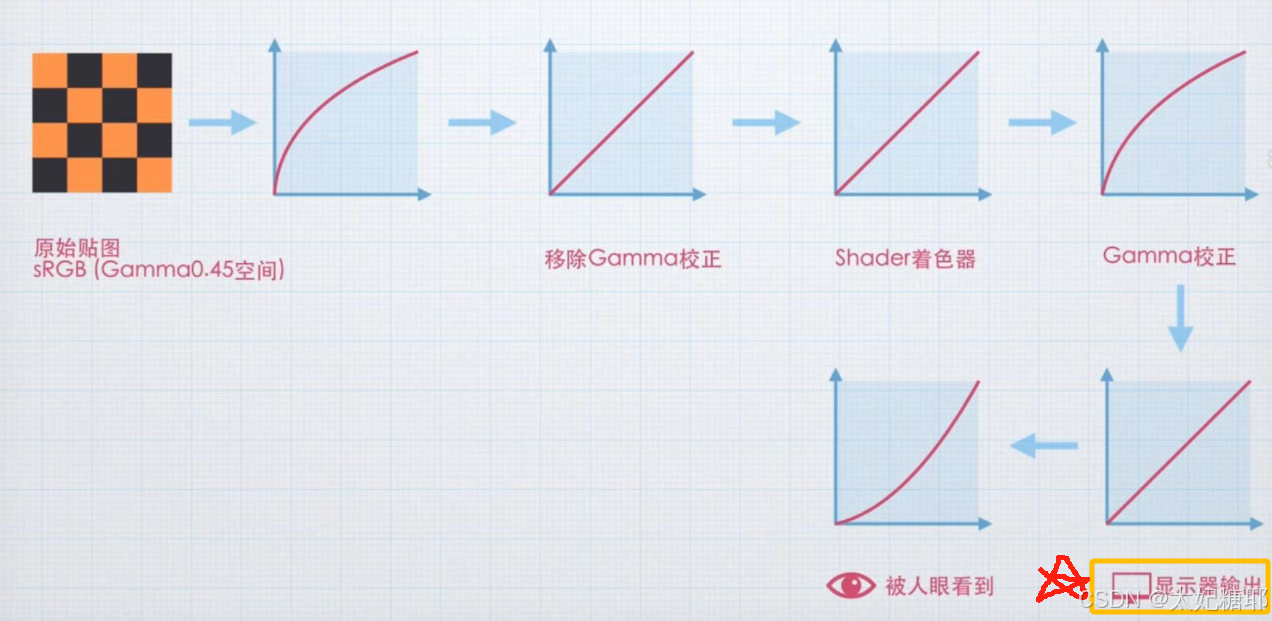

其中sRGB对应Gamma0.45空间

伽马校正会将颜色转换到Gamma0.45空间（也就是上图的最左侧）

在真实世界中，如果光的强度从0.0逐步增加到1.0，那么亮度应该是线性增加的。但是对于人眼来说，感知到的亮度变化是非线性的，在暗的地方会更多的细节（如上图最右侧）

同时显示器中输出的颜色值在Gamma2.2空间，所以在此基础上人眼看到的颜色值会比显示器中输出的颜色值更暗。这样导致了画面的不真实

所以此时就要将显示器输出的颜色值置于线性空间中，这样被人眼看到才是正确的颜色

那么在进行渲染时，使用Gamma空间还是选择Linner空间呢？

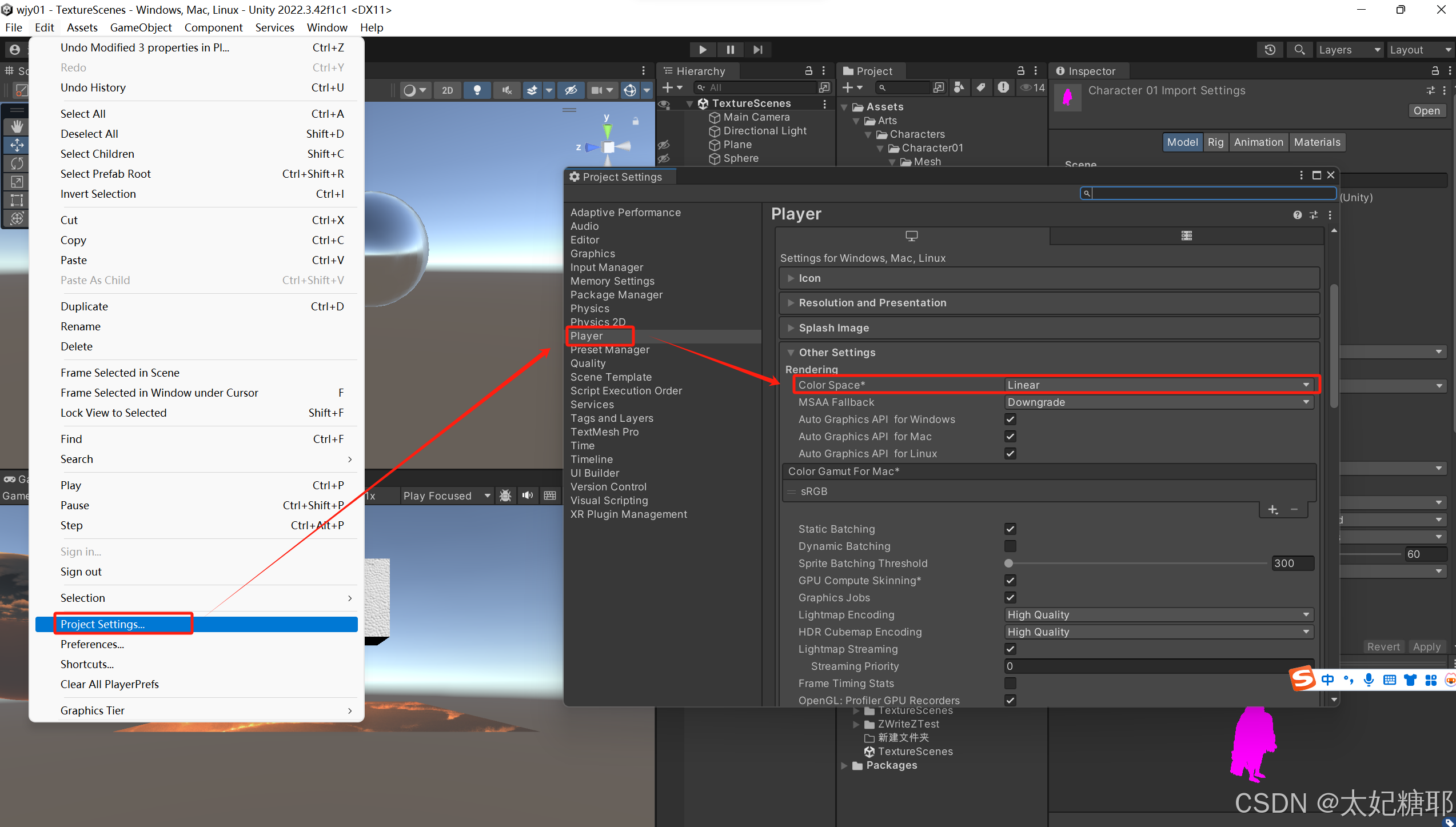

在Gamma 或 Linear空间的渲染结果是不同的，在Linear Space中渲染会更接近物理世界，所以一般选择Linner空间

美术输出的贴图等资源都是在sRGB空间的（即本身颜色就被Gamma校正过），但Normal Map等其他电脑计算出来的纹理则一般在线性空间

因为物理世界中的颜色和光照规律都是在线性空间描述的（即光强度增加了一倍，亮度也增加一倍）。 而计算机图形学是物理世界视觉的数学模型，Shader中颜色插值、光照的计算自然也是在线性空间描述的

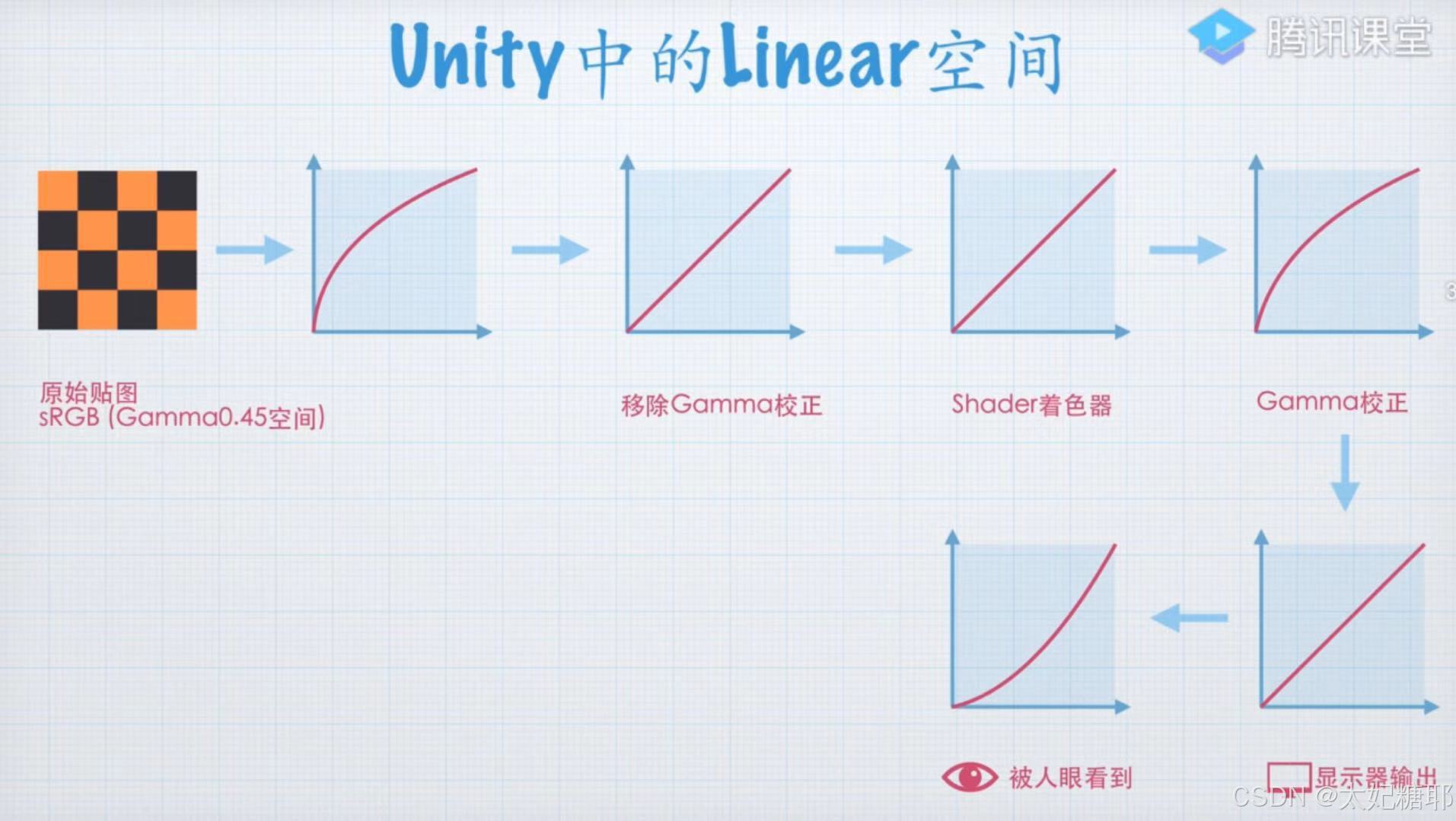

所以在进行Shader计算前需移除颜色Gamma校正，将颜色值转换到线性空间中，再进行Shader中的颜色插值以及光照等的计算

在Shader着色器中计算完毕后再将颜色值进行Gamma校正，这样经过显示器的输出和人眼的识别后的颜色才更加接近现实效果

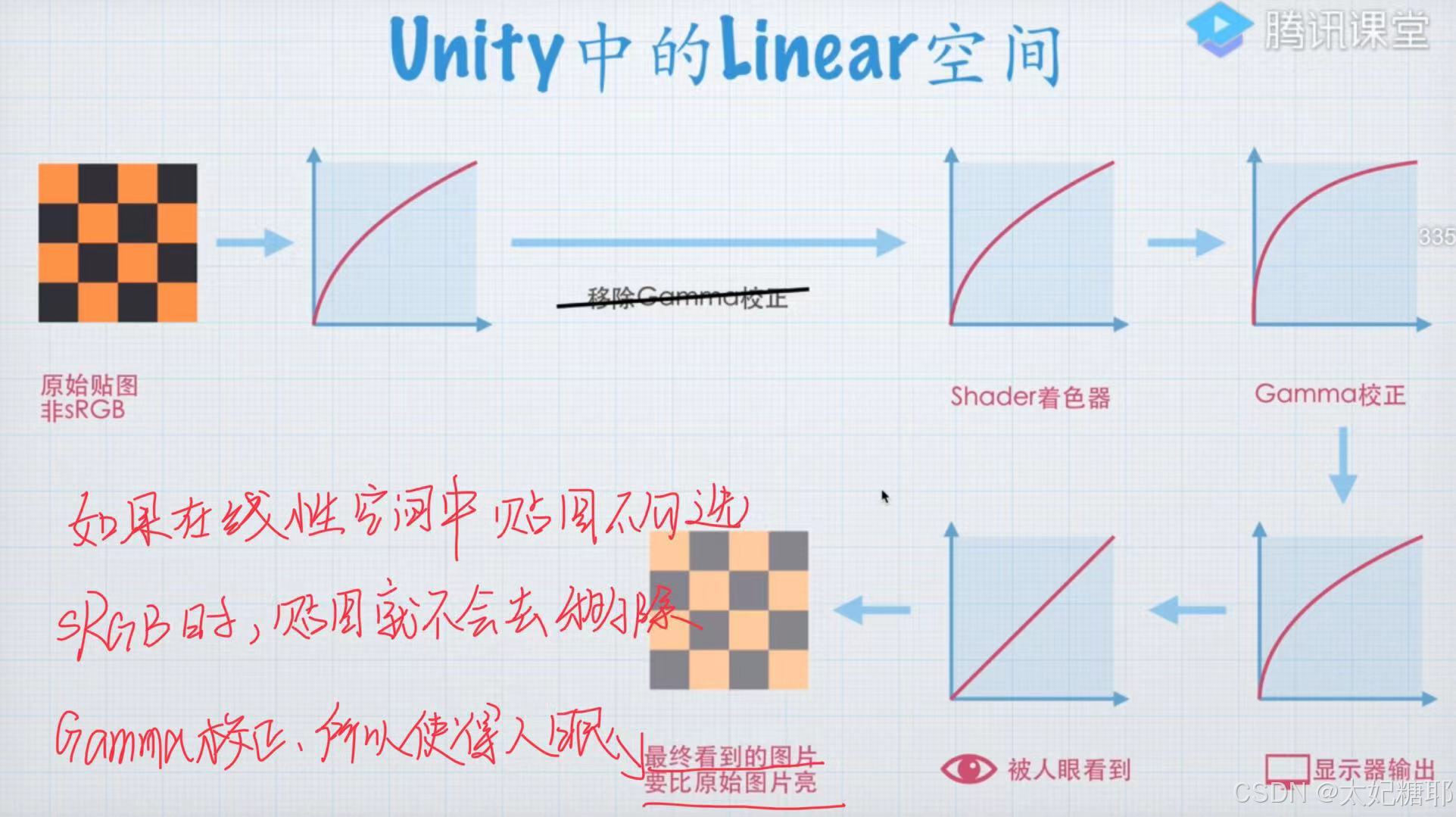

如果美术资源的贴图不处于sRGB空间时，那么该贴图在进入Shader计算前就不会移除Gamma校正，所以会导致结果不正确

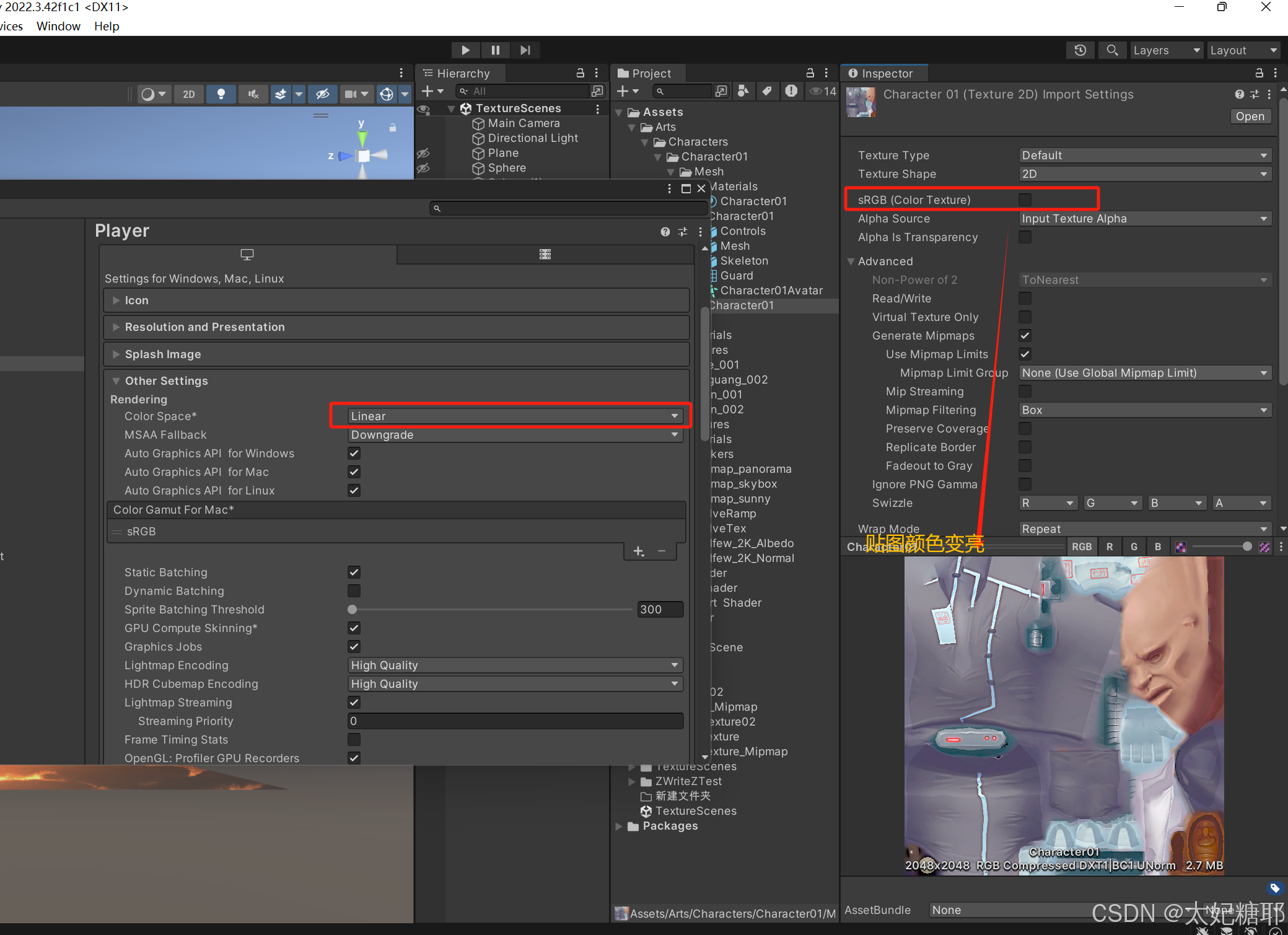

所以在线性空间中需要勾选sRGB选项，也就是告诉unity该贴图本身是存在于Gamma0.45空间下的，所以在进行Shader计算前需移除Gamma校正，在Shader计算后须重新添加Gamma校正

详细知识可参考：Unity Color Space详解--深入理解Gamma、Linear、sRGB_unity srgb-CSDN博客
