UNet++：多层级和多尺度的密集链接

UNet：

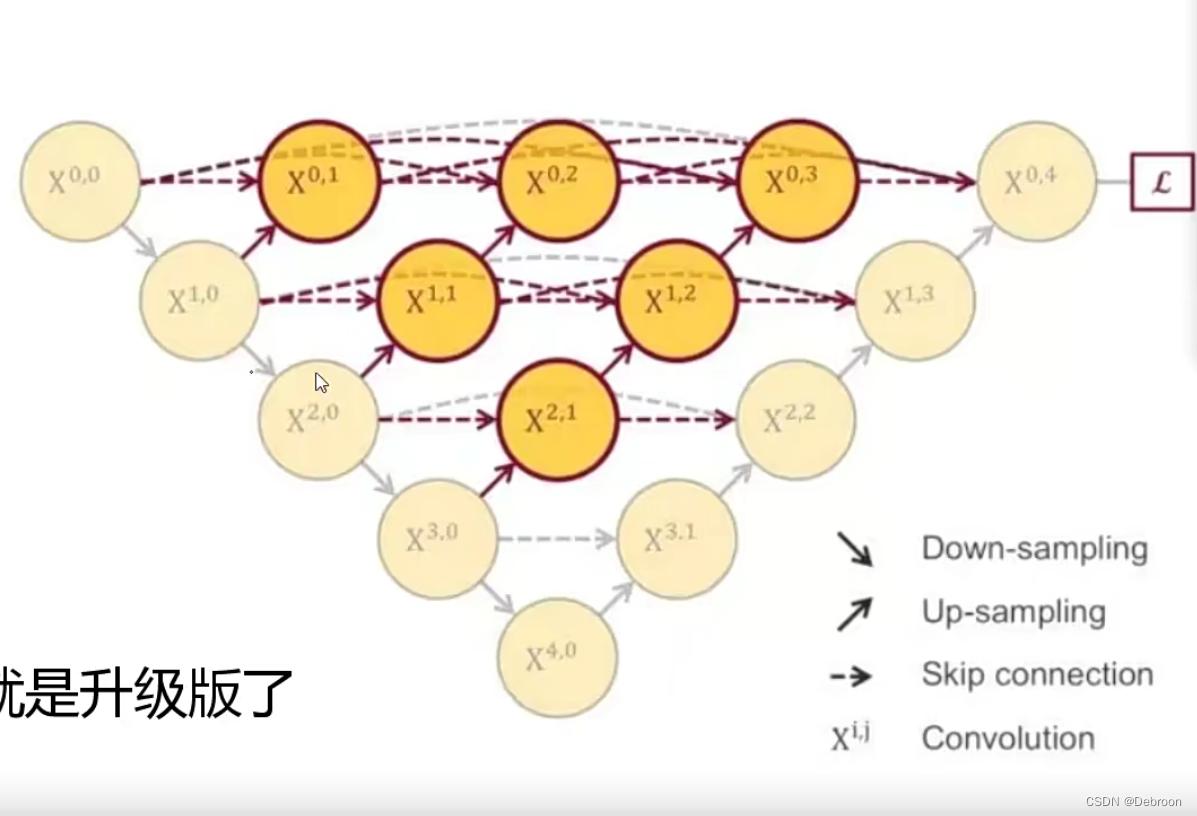

UNet++：

UNet和UNet++ 类似 飞机和飞机升级版。

都是用来飞行，能带我们去不同的地方。但升级版飞机注重在对原来飞机的改良上，帮助它更好地完成任务。

UNet就像第一代飞机，它的构造很简单，包括下降路径（encoder）和上升路径（decoder），它们尽可能地提取图像信息和预测图像类别。

但是这第一代飞机有局限性。比如说，它只能够做一种类型的飞行任务，不能多任务并行，而且飞行路径不能及时地进行优化调整。

然后，人们发明了UNet++，就像升级版的飞机。它不仅有下降路径和上升路径，还增加了跳跃链接和深度监控。跳跃链接就像是告诉飞行员的不同时期的飞行状况，以便更好地调整飞机路径;深度监控则是增加了飞行途中的多个监控点，可以及时地根据飞行状况进行路径调整。

也就是说，UNet++ 创新性地将解码器（decoder）的不同阶段和编码器（encoder）的各个阶段相互连起来，改进了信息流动的方式，让飞机飞行更加灵活，可控且高效。

再比如，原来每个人只能收到前面一个人的信息，那最前面和最后面距离很远，类似年轻人和老年人之间有代沟。

这样的结构可以有效地缓解两个主要问题：一是语义分割中的大对象和小对象的偏好问题；二是深度监督所带来的深层网络训练难的问题。

nnUNet

集成模型

通常的分割模型都是针对某一特定任务（如心脏分割）进行研究的，需要特定的网络架构设计以及训练方法的设定，它只能解决特定问题而无法解决一系列问题。

而 nnUNet 是一个适应多种分割任务的算法。

一个自适应任何新数据集的医学影像分割框架，该框架能根据给定数据集的属性自动调整所有超参数，整个过程无需人工干预。

具体实现方式：

nnUNet 由 2DUNet、3DUNet、U-Net Cascade 组成。

• 2D UNet：处理 2D 图像
• 3DUNet：适合处理3D小尺寸物体的分割。

实际3D训练，因为GPU内存量的限制，只能在切成图像块（patches）训练。

小结构（例如脑肿瘤，海马和前列腺）适合切块，但是像肝这种大结构，切了之后就会损失很多上下文信息。

• U-Net Cascade：解决3D U-Net在具有大图像尺寸的数据集上的实际缺陷。

nnUNet 对 UNet网络架构的两个小改动，修改了激活函数和归一化的方法。

• 激活函数：用 leaky ReLU 而不是 ReLU
• 归一化方法：使用 instance normalization 代替了更流行的 batch normalization

1. ReLUs：当输入的信号小于0时，ReLU函数的输出就是0；当输入的信号大于0时，ReLU函数的输出就直接是输入的信号。比如，如果我们给ReLU函数输入-5，那么输出就是0；如果我们输入5，那么输出就是5。
2. Leaky ReLU: 它是ReLU的一个改进版本。在输入信号小于0时，Leaky ReLU函数的输出不再是0，而是输入的信号乘以一个很小的常数，比如0.01。比如，如果我们给Leaky ReLU函数输入-5，那么输出就是-5乘以0.01等于-0.05；如果我们输入5，那么输出就是5。
3. ReLUs和Leaky ReLU的区别：想象你有一个可以调亮调暗的手电筒，你可以把电筒调暗到最低，但是它仍然会发出一点点微弱的光。这就像Leaky ReLU，即使输入的信号是负的，输出也不会完全是0。而ReLUs就像一个开关，当你关闭它时，它就完全不会发出光。当你打开它时，它会发出与你给它的电力相等的光。
4. 不完全为0的好处：因为其将所有的输入负数变为0，在训练中可能很脆弱，很容易导致神经元失活，使其不会在任何数据点上再次激活。对于ReLu中(x<0)的激活，此时梯度为0，因此在下降过程中权重不会被调整。
5. Batch Normalization (BN)：假设我们正在烘焙一批饼干，我们要求所有饼干的大小和烘焙时间都一样。为了达到这个目标，我们需要测量一批饼干的平均大小和烘焙时间，然后根据这个标准来制作每一个饼干。这样我们就可以得到一批相似的饼干。这就像BN，它基于一批样本的平均值和标准差来对每一个样本进行调整。
6. Instance Normalization (IN)：但是，如果我们想要每一块饼干都有其特有的风味和烹饪方式，那么我们每做一块饼干，都会根据这一块饼干的特性来调整我们的烘焙方式。这就是像IN，它不是参考其他的样本，而是只基于每个单独样本的特性来进行调整。

因此，BN和IN的主要区别在于，BN是对所有样本进行整体标准化，而IN则是对每个样本单独进行标准化。

除了对自适应预处理，还有训练方案和推理的全面设计。

预处理

下面介绍的步骤无需任何用户干预即可执行。

• 裁剪：这就像是把所有多余的空白部分都剪掉，只留下有图像的部分。这样做对大部分数据集影响不大。
• 采样：这就像是把不同大小的图像都变成一样的大小，这样我们的模型可以更好地理解图像的形状和结构。
• 局部扩展：如果一个对象足够大，那么我们可以放大它，让它的一部分占满整个视野，然后分别观察每一部分。
• 归一化：这就像是把所有的分数都变成0到100之间的数，这样我们就可以更好地比较它们。

对于那些裁剪后变小了很多的图像，我们只看图像的部分，其他的都不看。

训练过程

我们在做一些实验，就是让电脑自己学会看医学影像并且能自己找到问题。这个过程就像小朋友学习认识事物一样，需要反复练习并及时纠正错误。我们用到了一种叫做U-Net的学习方法，给电脑看了很多医学影像的例子，让电脑自己逐渐明白怎么样能找到问题。

但是，例子如果太少，电脑就有可能学到的不够好。所以我们用了一种叫做“数据增强”的方法，就像是用一个镜子把电脑看过的医学影像做一些拉长、缩短、旋转等变换，制造出更多的例子给电脑看。这样电脑就能更好地学习并且自己找出问题。

为了让电脑学得更好，我们还会让电脑针对每个影像分块去学习，这样电脑就可以更专注于每个小部分，提高学习效果。

patch 采样：同时，我们还要求每次学习的时候，必须有三分之一以上的影像是有问题的，这样电脑才能更好地认识和理解问题。

推理

在我们训练电脑的时候，我们是把整个医学影像分成很多小块进行学习的。所以，当电脑用学到的知识去检测新的影像的时候，也是分块进行的。我们发现，电脑检查每块影像边缘的部分时，错误的可能性比较大。就好像我们看书一样，边边角角的字可能看得不太清楚。所以，我们会让电脑更重视每块影像中心的部分。

为了让电脑检测得更准确，我们会把医学影像做一些变换，好像用镜子照出另一半影像来，让电脑多看几遍。这个方法就叫做"测试时的数据增强"。

最后，我们实际让网络去检测影像的时候，不止用一个网络，而是用五个网络共同完成，就像几个小朋友一起做一个题目，这样可以提高正确率。

后处理

我们在电脑学习的时候，会让它去看看数据里的各种标签（比如肿瘤，血管等等的位置信息）。如果一个标签（比如肿瘤）总是被包在一个区域里，我们就认为这是一个规律，电脑要学习这个规律。

然后当电脑自己去检测医学影像的时候，也会照着这个规律去做。如果电脑发现了一些标签，但是这些标签并没有被包在一个区域里，那么电脑就会认为这个地方可能判断错了，就会去掉这些标签。

所以，我们这个方法就是让电脑学习一种规律，这种规律可以帮助电脑判断哪些地方可能是错判断的，然后去掉这些错判断，从而让结果更准确。

4行命令使用 nnUNet 训练自己的医学图像分割模型

nnU-Net 需要结构化格式的数据集。

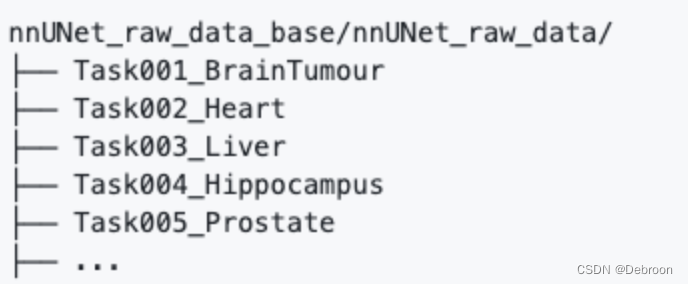

并将原始数据存放在文件夹：nnUNet_raw_data_base/nnUNet_raw_data/

nnUNet_raw_data_base 是安装 nnU-Net 时指定了该文件夹的地址。

每个数据集都存储为单独的“Task”。

统一命名为：Task ID_任务名称。

比如 Task005_Prostate 以’Prostate’作为任务名称任务 ID 为 5。

并将原始数据存放在文件夹：nnUNet_raw_data_base/nnUNet_raw_data/TaskXXX_Prostate

在每一个Task文件夹里，又包含以下文件夹：

再把你的数据变成 nnU-Net 支持的数据格式，是你使用 nnU-Net 唯一需要做的事情。

• 环境和数据配置问题，请猛击：nnUNet保姆级使用教程！从环境配置到训练与推理（新手必看）

之后，四行代码就可以使用 nnUNet 了。

数据预处理：nnUNet_plan_and_preprocess -t XXX --verify_dataset_integrity

• nnUNet_plan_and_preprocess：数据预处理命令
• XXX：TaskXXX_MYTASK（如005， 就写5）可以一次传递多个任务 ID
• verify_dataset_integrity：对数据集执行一些检查以确保它与 nnU-Net 兼容

数据训练：nnUNet_train CONFIGURATION TRAINER_CLASS_NAME TASK_NAME_OR_ID FOLD (additional options)

• nnUNet_train：训练命令
• CONFIGURATION：模型架构，三种Unet: 2D U-Net, 3D U-Net and a U-Net Cascade (U-Net级联)
• TRAINER_CLASS_NAME：使用的 model trainer. 默认为 nnUNetTrainerV2 就可以
• TASK_NAME_OR_ID：任务全名TaskXXX_MYTASK或者是ID号
• FOLD：第几折交叉验证，可选 [0, 1, 2, 3, 4]，一共五折。

举例：2D U-Net 训练第三折

• nnUNet_train 2d nnUNetTrainerV2 Task100_adrenal 3

举例：3D full resolution U-Net 训练第二折

• nnUNet_train 3d_fullres nnUNetTrainerV2 Task100_adrenal 2

举例三：3D U-Net cascade 训练第二折

分为两步：

step1 : 3D low resolution U-Net 训练
