亚德诺（ADI）汽车音频总线A²B收发器AD2428

好文链接：这周末，除非外面下钞票，否则谁也拦不住我玩《黑神话悟空》

32位入门级MCU（ARM Cortex-M3内核）中的六边形战士

AD2428是一款由亚德诺（A
DI）公司生产的汽车音频总线A²B收发器，它对汽车音质有显著的影响。根据平台君查询到的资料显示，福特的某些型号汽车上用的就是这颗芯片。

主要特点：

• A2B技术支持串联拓扑，单个主机最多可连接10个菊花链形式的从机。它针对音频应用进行了优化，速度为50Mbps，通过使用非屏蔽双绞线，可大幅简化连接并显著减少线束的总重量。

• 提供I2S和PDM接口，其中I2S接口通常用于连接ADC（模数转换器）和DAC（数模转换器），而数字麦克风通常使用PDM接口。它可以保证延时最多2个时钟周期，为诸如主动降噪、路噪降噪等延时敏感型应用提供确定性。

• A2B技术通过减少线束重量和简化布线，有助于提高汽车的燃油效率并降低成本。

• A2B方案支持使用非屏蔽双绞线，可以减轻75%以上的重量，单点传输距离可达15米，总缆线长度可达40米。

• A2B技术还具有超低延时的数字音频传输能力，固定延时大约为50微秒，这对于保证音质的实时性和同步性至关重要

• 具有可编程设置，能够优化EMC（电磁兼容性）性能

主要应用领域：

• 音频通信链路

• 麦克风阵列

• 波束成形

• 免提和车载通信

• 主动和道路噪音消除

• 音频/视频会议系统

​​​​​​​​​​​​​​

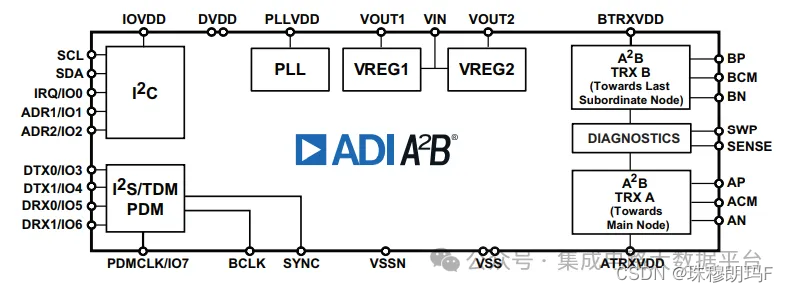

 芯片功能框图（图源：芯片规格书）

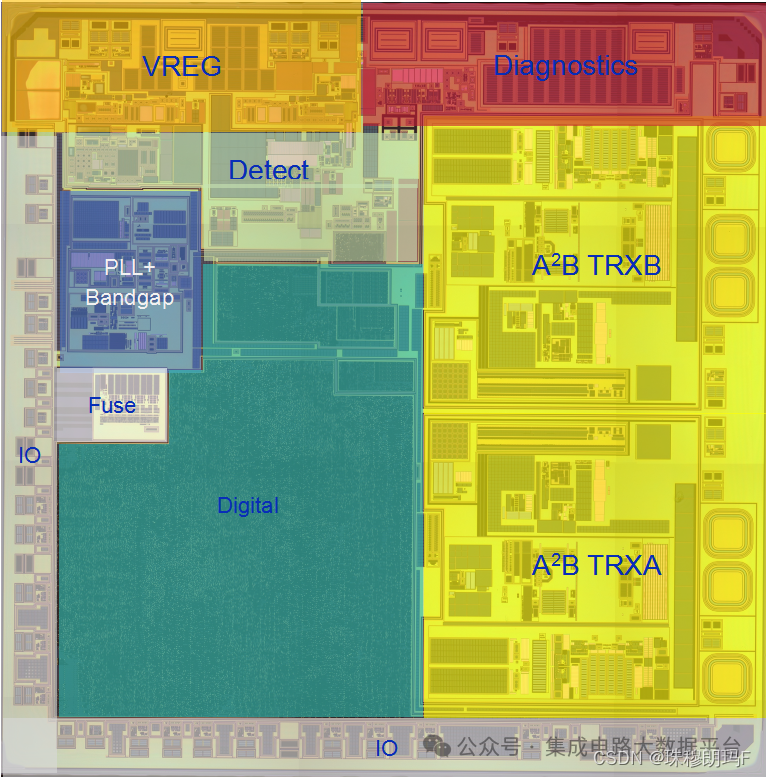

 芯片功能模块识别（图源：芯愿景IPBrain集成电路大数据平台）

这款芯片使用了180nm工艺，从芯片功能模块分布来看，TRXA和TRXB占据了芯片大约三分之一的面积。左下角的一大块数字标准单元应该是用来实现某些算法或协议，使用了大约50~60万个晶体管。

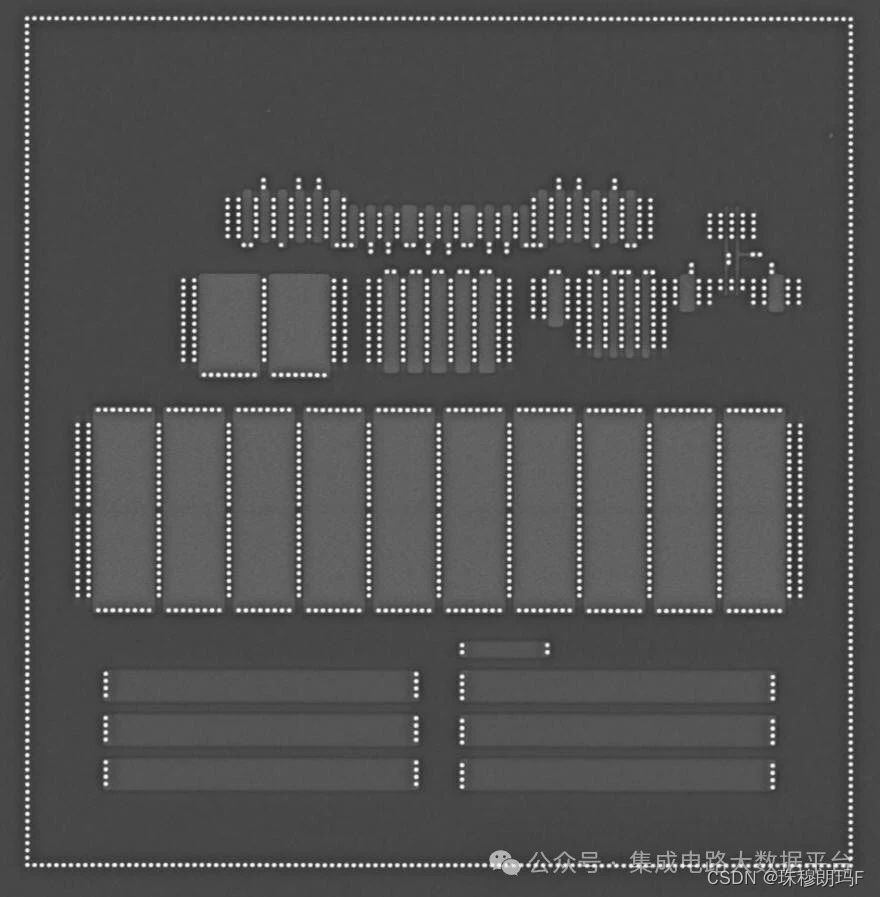

下面是一些局部细节图：

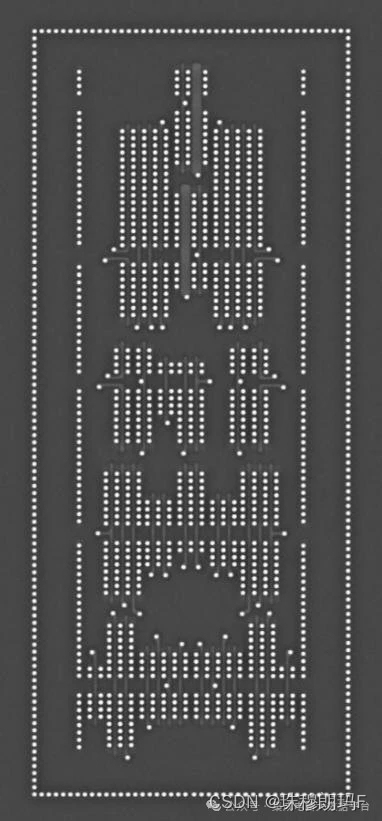

 PLL部分SEM细节图
