SRAM，寄存器，锁存器，触发器的理解（学习笔记）

于 2025-02-01 16:24:29 发布
阅读量264 收藏
点赞数 3
分类专栏： FPGA论文学习 文章标签： 学习 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2403_82965229/article/details/145413118
版权

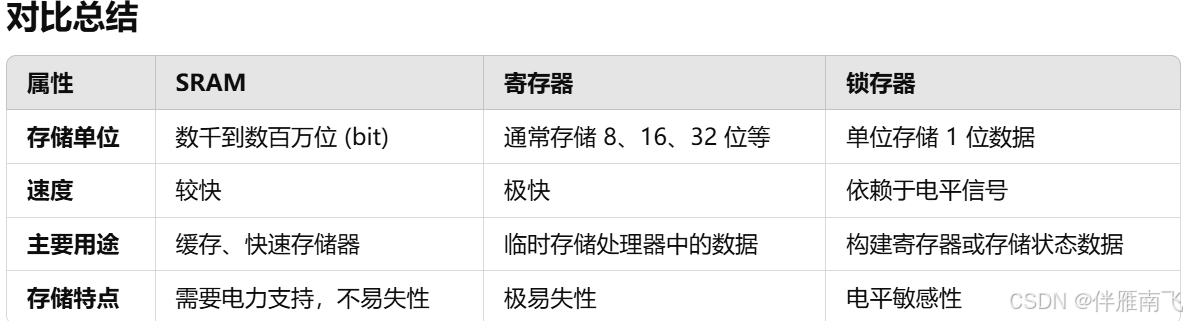

存储空间：SRAM>寄存器>锁存器=触发器



构成：

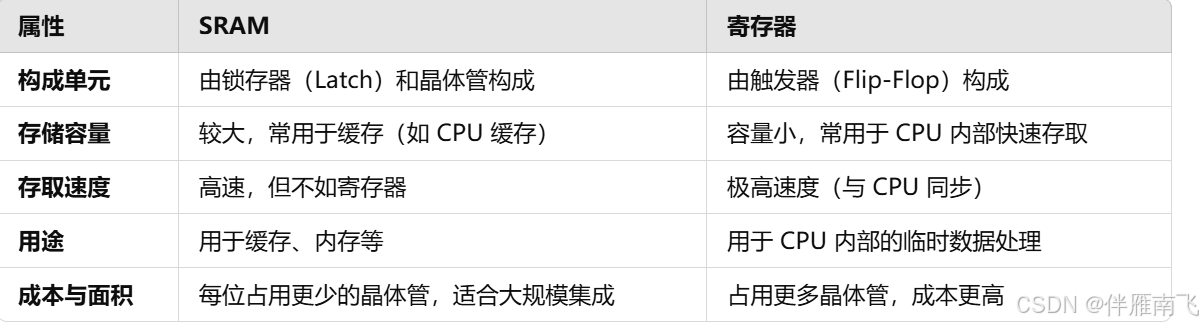

        SRAM由锁存器构成；

        寄存器由触发器构成；

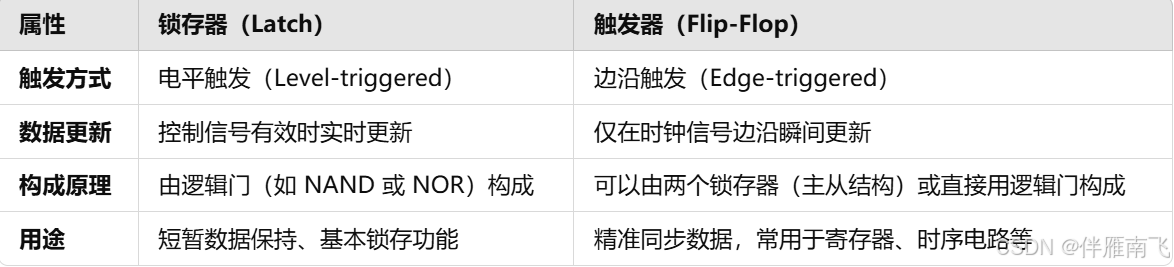

        触发器可以由锁存器以主从结构构成，但不是所有触发器都是锁存器构成；
