寄生电容的影响对EMC问题分析与调试有哪些问题？

寄生电容的影响分析

寄生电容无处不在，又很隐蔽，且无法通过仪器进行测量。故寄生电容的影响就非常难分析，给EMC问题分析调试带来巨大挑战。

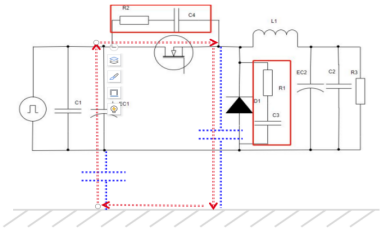

寄生电容改变信号回流路径

高频电流环路面积是影响辐射发射的重要因素，可控的电流环路面积是保证EMC性能的重要前提。寄生电容的存在会改变高频电流的回流路径，其环路面积也随之变大，引发严重的EMC问题。

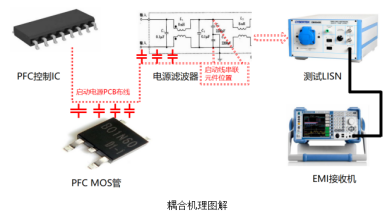

寄生电容容性耦合串扰

在开关电源EMC问题分析与调试过程中，发现容性耦合是引发电源端传导骚扰测试不达标的重要原因。容性耦合往往发生在电位差比较大的两条布线之间，容性耦合会将滤波器的性能降低，甚至旁路掉而失效。

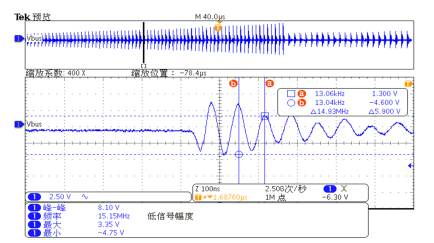

寄生电容产生寄生振荡

二极管、MOS管、半导体芯片等功率器件引脚间的寄生电容与线路中电感器件、变压器、磁珠、及PCB Layout布线的寄生电感之间往往会产生寄生振荡。开关电源产品中寄生振荡是EMI测试不达标的重要原因之一，确很容易被设计工程师所忽略。

在开关电源EMC问题分析与调试过程中，发现容性耦合是引发电源端传导骚扰测试不达标的重要原因。容性耦合往往发生在电位差比较大的两条布线之间，容性耦合会将滤波器的性能降低，甚至旁路掉而失效。

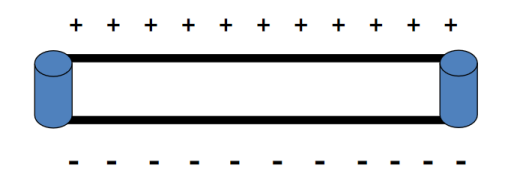

寄生电容产生偶极子天线

金属导体经常用于电磁干扰屏蔽，金属导体之间的良好搭接设计是保证实现高质量的屏蔽效果的前提。而实际结构设计时考虑到金属导体的氧化问题，在金属表面喷涂绝缘漆来避免金属氧化的问题。喷完绝缘漆的两个金属搭接在一起的时候，不能够良好导通形成等电位体，当高频噪声电流流过其中的一个导体，就会在另个导体上产生感应电动势形成电偶极天线，将噪声辐射出去。
