DSP28335学习之旅2-最小系统

目录

1  什么是最小系统

2  JTAG下载电路

3  电源电路

4  boot电路

5  复位电路

6  晶振电路

---

1  什么是最小系统

        最小系统又称最小应用系统，它是能够使DSP正常工作的最低电路要求，学习DSP的硬件设计首先从DSP的最小系统开始。

DSP的最小系统应包含：

（1）JTAG下载电路：用于烧录DSP的程序

（2）电源电路：用于提供电能

（3）BOOT电路：用于选择启动模式

（4）复位电路：用于复位DSP，类似于计算机的重启

（5）晶振电路：用于提供规律的时钟信号，类似于人体的心脏

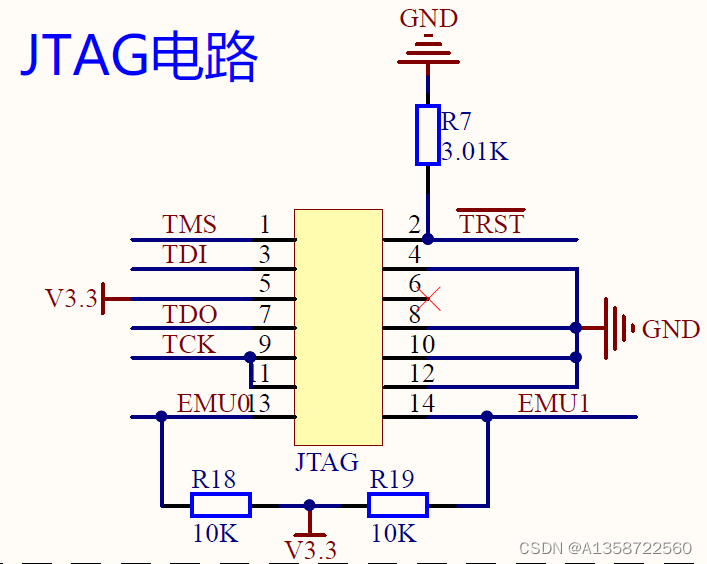

2  JTAG下载电路

        JTAG引脚一般由两排7pin的插头组成，用于与仿真器进行连接，计算机可以通过仿真器将程序下载至DSP内，在调试过程中，仿真器也可将采集到的寄存器数据发送到计算机

3  电源电路

        一般情况下需要为DSP28335提供两种不同的电压，分别是3.3V和1.8/1.9V，其中3.3V电压主要给输入输出I/O口使用，用于保持一定的驱动能力，1.8/1.9V电压主要给CPU使用，以降低芯片的损耗。

        为了能够同时产生3.3V的电压与1.9V的电压供DSP使用，采用了TPS767D318芯片作为电源芯片，具体的工作电路如图所示：

4  boot电路

         boot电路可用于确定DSP的引导模式，在DSP上电时，引导系统会引导DSP到达程序所在的位置，使程序能够正常运行。这类似于计算机在装系统时选择的从U盘启动或者是从硬盘启动，选择不同的引导模式，则运行的程序也相应不同。

DSP中的引导模式有以下几种：

如果从闪存启动程序的话，则相应的boot电路如下所示：

5  复位电路

 当DSP中的程序跑飞时，复位电路可以重启DSP，方便程序进行调试

6  晶振电路

        晶振分为有源晶振和无源晶振两种，当选用无源晶振时，需要将晶振连接在DSP的X1和X2引脚之间；当选用有源晶振时，需要将时钟信号送入XCLKIN引脚，晶振选择不同，电路连接形式也不同，具体说明如下：





         DSP28335的系统始终最高为150MHz，如果选择这么高频率的晶振，那么会很容易受到干扰，为此，DSP选用30MHz的晶振，然后在电路内部经过锁相环可将频率倍频到150MHz

有源晶振的连接电路如下所示：



 电路中R25的引入主要是为了解决高频时线路的阻抗匹配问题，防止高频信号在内部发生发射

B1磁珠的引入是为了减小电源中的干扰
