近期遇到一个双三极管镜像防反电路(也称理想二极管),使用Tina进行仿真验证其电路特性。

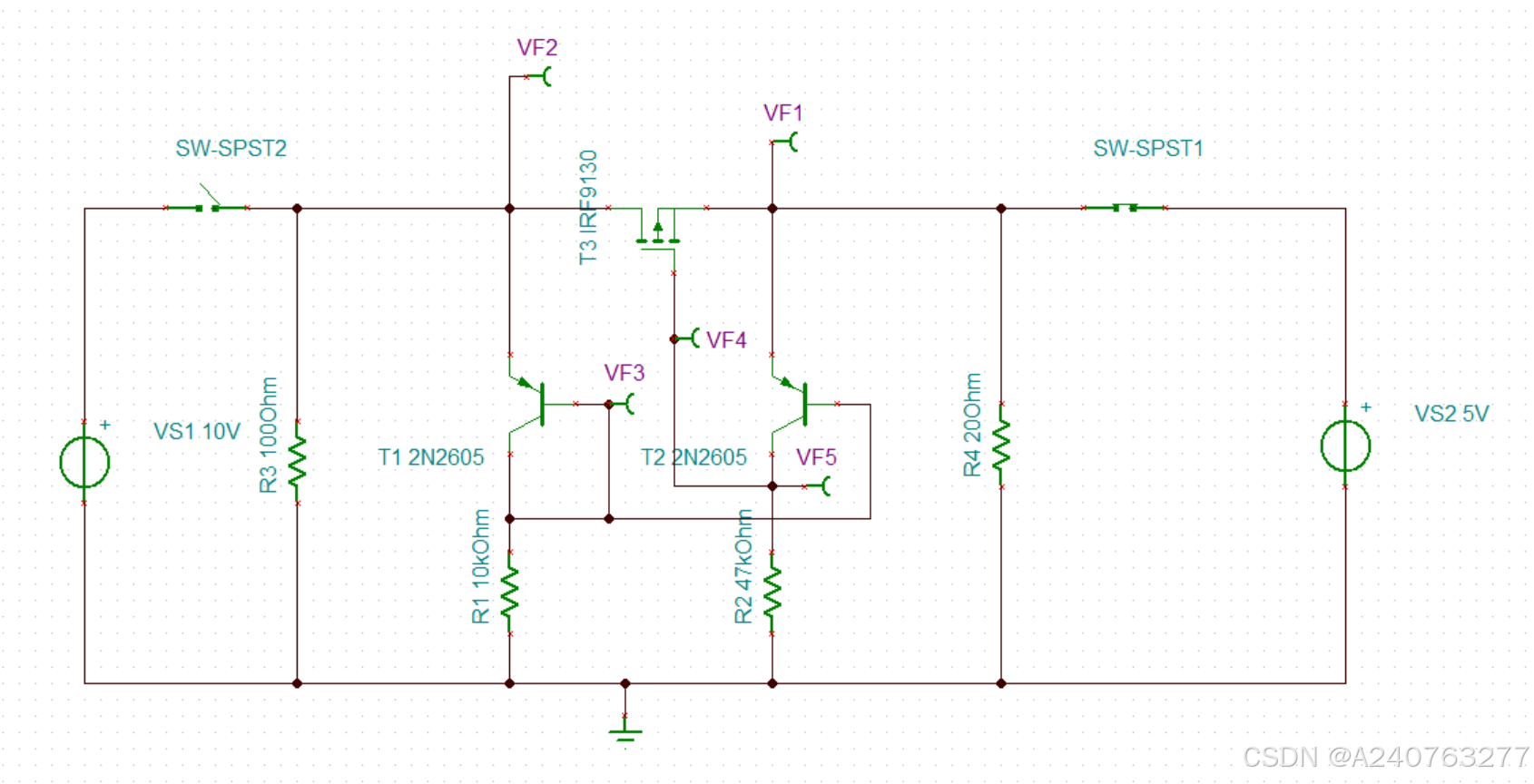

电路结构如下图

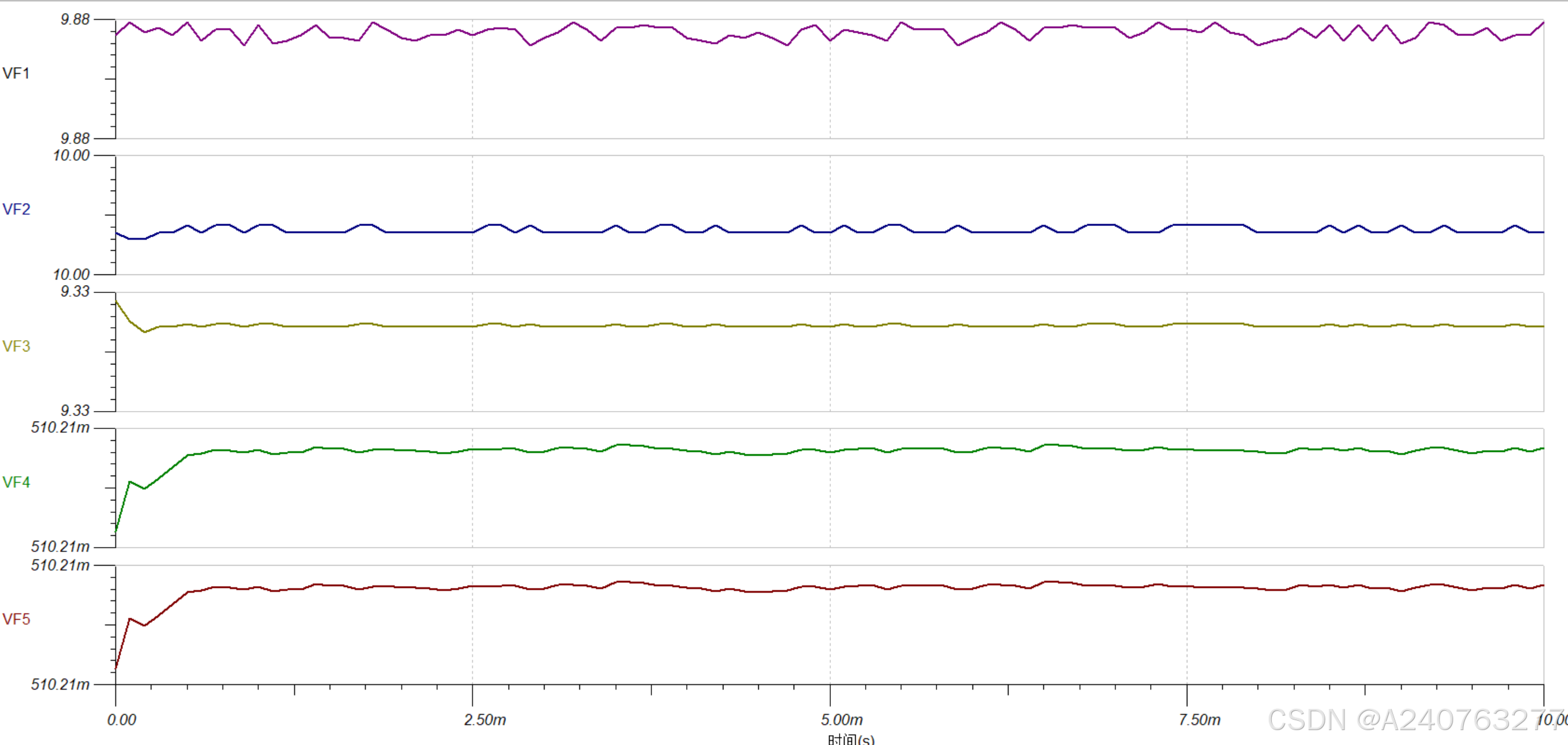

首先验证从左到右的单向导通能力,SW2闭合,SW1断开,得到仿真波形如下,VF2=10V, VF1=9.88V,电压相差0.1V。

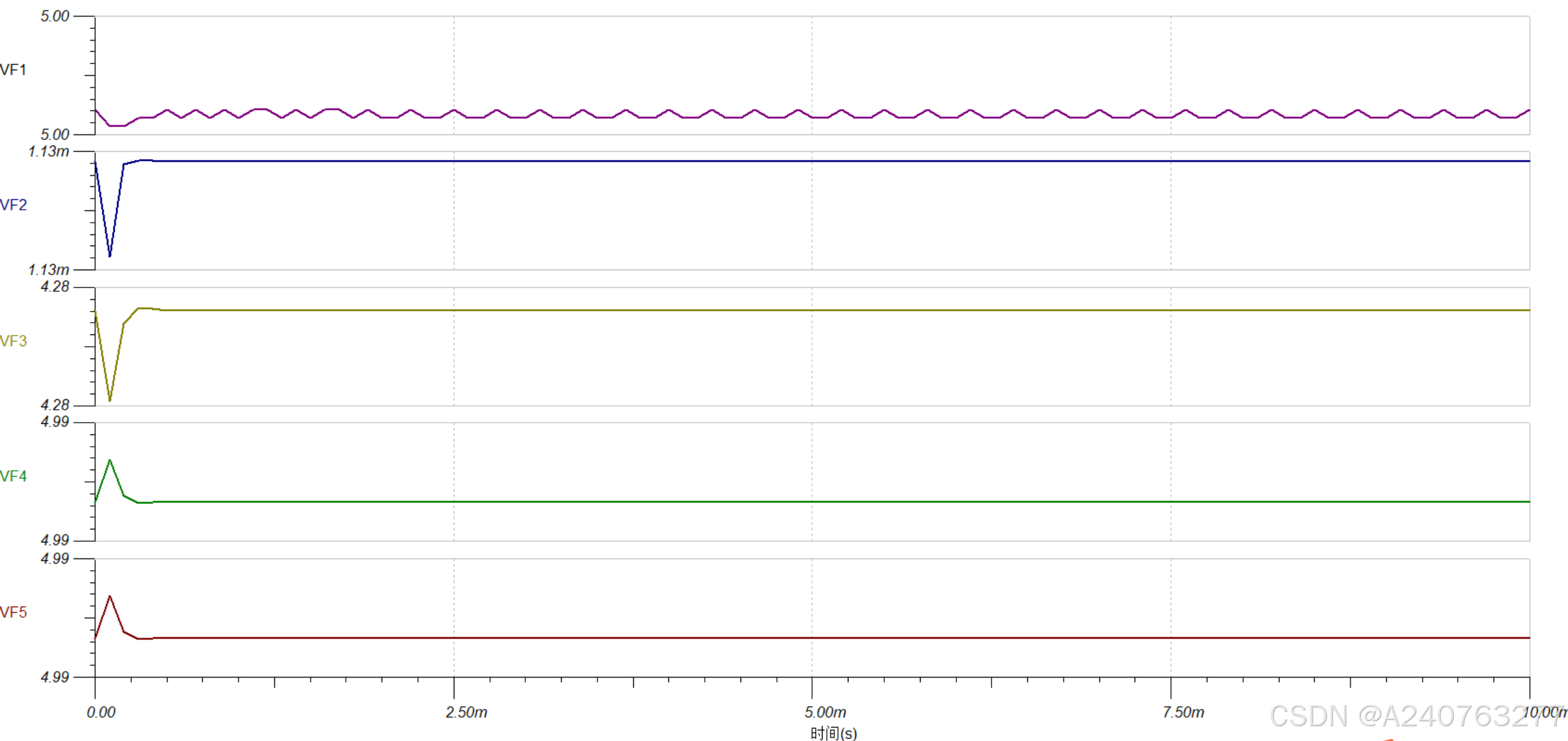

接下来闭合SW1, 断开SW2,验证电路的防反接能力,VF2输出为1mV左右,满足要求
