AISC/FPGA设计中 硬件UART波特率误差计算

背景

  本篇文章不涉及任何Verilog代码，仅仅只是对UART通信过程中产生的误差进行分析
  最近在写UART的Verilog的时候，因为没涉及同步通信和兼容各种其他协议所以很快就写完了。但是在做验证的时候遇到疑惑了，记录一些碰到的疑惑与大家分享。

误差来源

此处以9600bps举例
  例如，发送端和接收端都预期设定9600bps运行，但是两端实际已9800bps运行(时钟误差等原因造成)，这样发送端和接收端依旧可以正常通信且不会造成误差。

中间采样
  首先如果接收端以9600运行，但发送端以9800运行，这样势必会造成原来在数据中间的采样点逐渐偏移到数据转换节点。如图

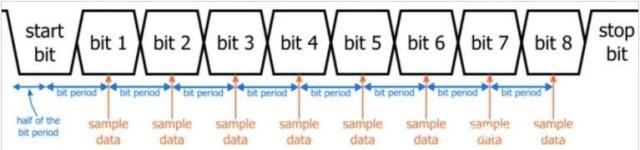

采样逐渐偏移

  其次，在量化时钟数据周期的时候势必也会造成误差，例如时钟为25M，9600bps，技数周期为2,604.166666666667，量化成整数就为2604了，此处我们来计算一下误差((25M/2604)-9600)/9600*10 = 0.064%。故经过量化传输之后每个字节误差为0.064%
  综上，UART传输误差来源有两处：

• 确定波特率之后，确定计数周期时bps_clock=clock/bps，此时bps带有小数点，在量化的时候去除小数点就会跟笔者在误差来源分析的一样有误差。
• 发射端和接收端波特率不一致，这样每bit的采样并不是采样在最中间点上，误差从起始位累计到结束位

计算最大误差允许值-简洁版

  首先我们假设可以容忍停止位采样误差，传输位为8位，不带奇偶校验位，且容忍余量为10%，只计算传输bit的误差，即在最后一位停止位处刚好采到90%。
  Tx设备的位周期定义如下：
$$Ttx=\frac{1}{baudrate}$$
我们这里使用E来表示接收波特率和发送波特率的百分比差值，那么公式如下；
$$Trx=Ttx+Ttx\frac{E}{100}$$
$$\Delta Trx=Ttx\frac{E}{100}$$
  对于初始分析，我们假设起始位采样到了50%处简化计算流程，因此对于一个8位的数据接口，采样时间为最后一个数据位8ΔTrx关闭RX
因此，我们在足够准确的情况下得出计算公式：
$$8\Delta Trx<0.4Ttx$$
$$E<5$$
因此，基于这种简化分析，只要发送端和接收端之间的波特率误差小于5%，8位数据位的UART通信是可靠的

计算最大误差允许值-完整版

  相信看到这，读者已经笔者的分析比较感兴趣了。
接下来分析中包含的变量有：

• 起始位采样误差
• 可变数量的数据位
• 对于停止位进行采样的可变余量
• 帧误差容限

  现在我们的停止位采样余量是一个变量，我们将使用M(在简洁版中我们取10%代替的)。
$$8\Delta Trx<((1-M)-0.5)Ttx$$
$$8\Delta Trx<(0.5-M)Ttx$$
我们在前面的8位数据位到这里成了变量，现在数据位的数量(用N表示)是一个变量，我们还包括奇偶校验位§和停止位(S)的变量。此处如果有奇偶校验则P=1否则P=0；同理，如果要保持停止位正确采样则S=1，否则就为0。

• N：数据位的数量
• P：奇偶校验位
• S：停止位

$$(N+P+S)\Delta Trx<(0.5-M)Ttx$$
此处还忽略的起始采样的实际误差：DsbTrx
$$DsbTrx+(N+P+S)\Delta Trx<(0.5-M)Ttx$$
将上述的$$Trx=Ttx+Ttx\frac{E}{100}$$
$$\Delta Trx=Ttx\frac{E}{100}$$带入到最后的式子中即可得到
$$Dsb((1+\frac{E}{100})Trx)+(N+P+S)(\frac{E}{100})Trx<(0.5-M)Ttx$$
综合此不等式，读者只需将进行传输的数据位，停止位，奇偶校验位和余量数值，初始采样误差代入式子中即可算出整体误差。

解决办法

笔者查询了不少文章，真对上面误差的解决办法有两种

1. 自适应波特率检测，采样连续两个Byte的起始位，根据起始位计算发送端的波特率，然后校准自身波特率进行改变
2. 接收端停止位采样只采一半，留下半位为余量作校准
