MATLAB/Simulink两相交错并联双向DC/DC变换器电压电流双闭环控制仿真模型 附参考文献 两相交错并联b

两相交错并联双向DC-DC变换器在电力电子中的应用与仿真

一、引言

在电力电子中，DC-DC变换器是关键的电力转换设备，尤其在能源转换和电源管理领域扮演着重要的角色。本文将详细探讨两相交错并联buck boost变换器，并利用MATLAB Simulink工具构建一个双环闭环控制的仿真模型。我们将比较单电压环开环控制、单电流环闭环控制（比例积分+前馈）以及电压电流双闭环控制三种方式，从而探讨它们各自的优缺点及实际效果。

二、两相交错并联buck boost变换器

两相交错并联buck boost变换器是一种DC-DC变换器，其结构中采用了4mos（四个金属氧化物半导体场效应管）的组合。这种结构的特点是电感电流均流效果好，使得输出波形更加稳定，同时也能减小电压纹波。

三、MATLAB Simulink仿真模型

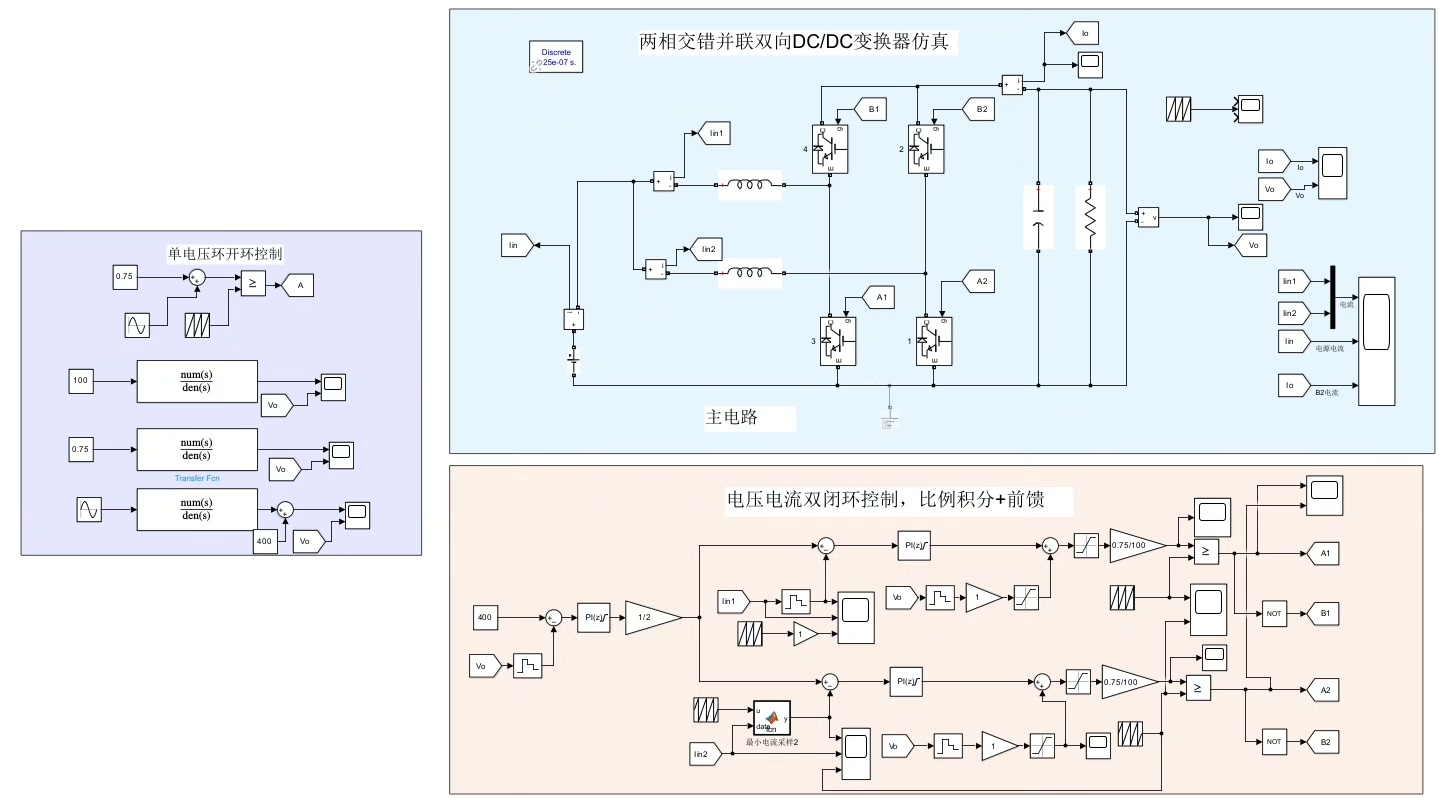

在MATLAB Simulink中，我们构建了三种控制方式的仿真模型：单电压环开环控制、单电流环闭环控制（比例积分+前馈）以及电压电流双闭环控制。

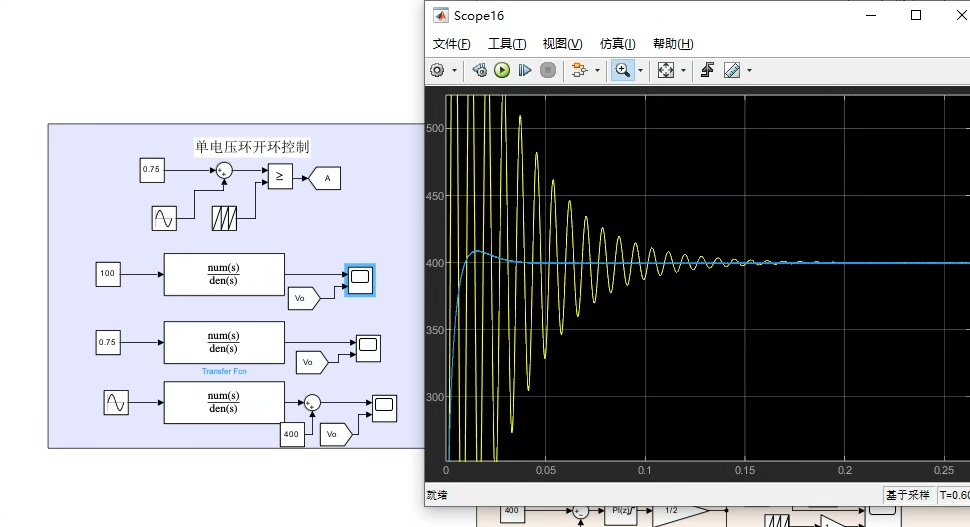

1. 单电压环开环控制：此方式简单易行，但无法实现精确的电压和电流控制，容易受到外部干扰。

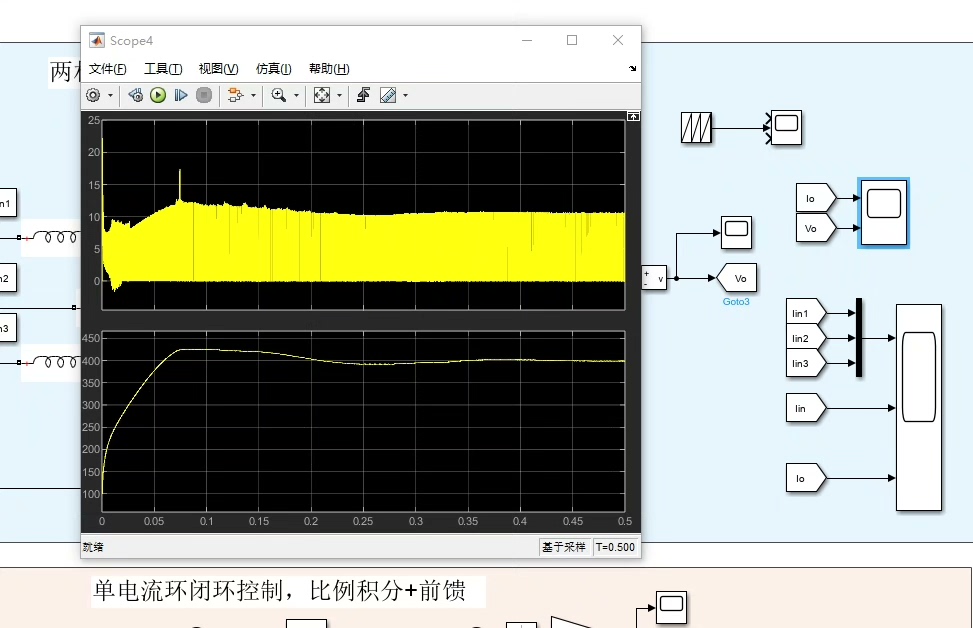

2. 单电流环闭环控制（比例积分+前馈）：这种方式能有效实现电流的快速响应和准确控制，但在处理电压问题时稍显不足。
3. 电压电流双闭环控制：双环控制模式通过结合电压环和电流环的控制，能在保持电感电流均流效果的同时，有效实现电压和电流的精确控制，输出波形好，电压纹波小。

四、三种控制方式的比较

通过仿真实验，我们可以看到三种控制方式在电感电流均流效果、输出波形、电压纹波等方面的表现差异。其中，电压电流双闭环控制模式在这些方面的表现均优于其他两种方式。双环控制模式不仅可以快速响应并准确控制电压和电流，而且能够保证电感电流的均流效果，使得输出波形更加平滑，同时也能减小电压纹波。

五、结论

本文通过MATLAB Simulink工具构建了两相交错并联buck boost变换器的三种控制方式的仿真模型，并对这三种方式进行了详细的比较和分析。结果表明，电压电流双闭环控制模式在电感电流均流效果、输出波形和电压纹波等方面表现最优。因此，在实际应用中，我们可以优先考虑采用这种双环控制模式，以实现更好的电力转换效果。

参考文献：

（此处需根据实际研究背景和具体参考文献填写）

注：以上内容为文章的大致框架和主要观点，具体内容需要根据实际研究和参考文献进行详细填充和调整。

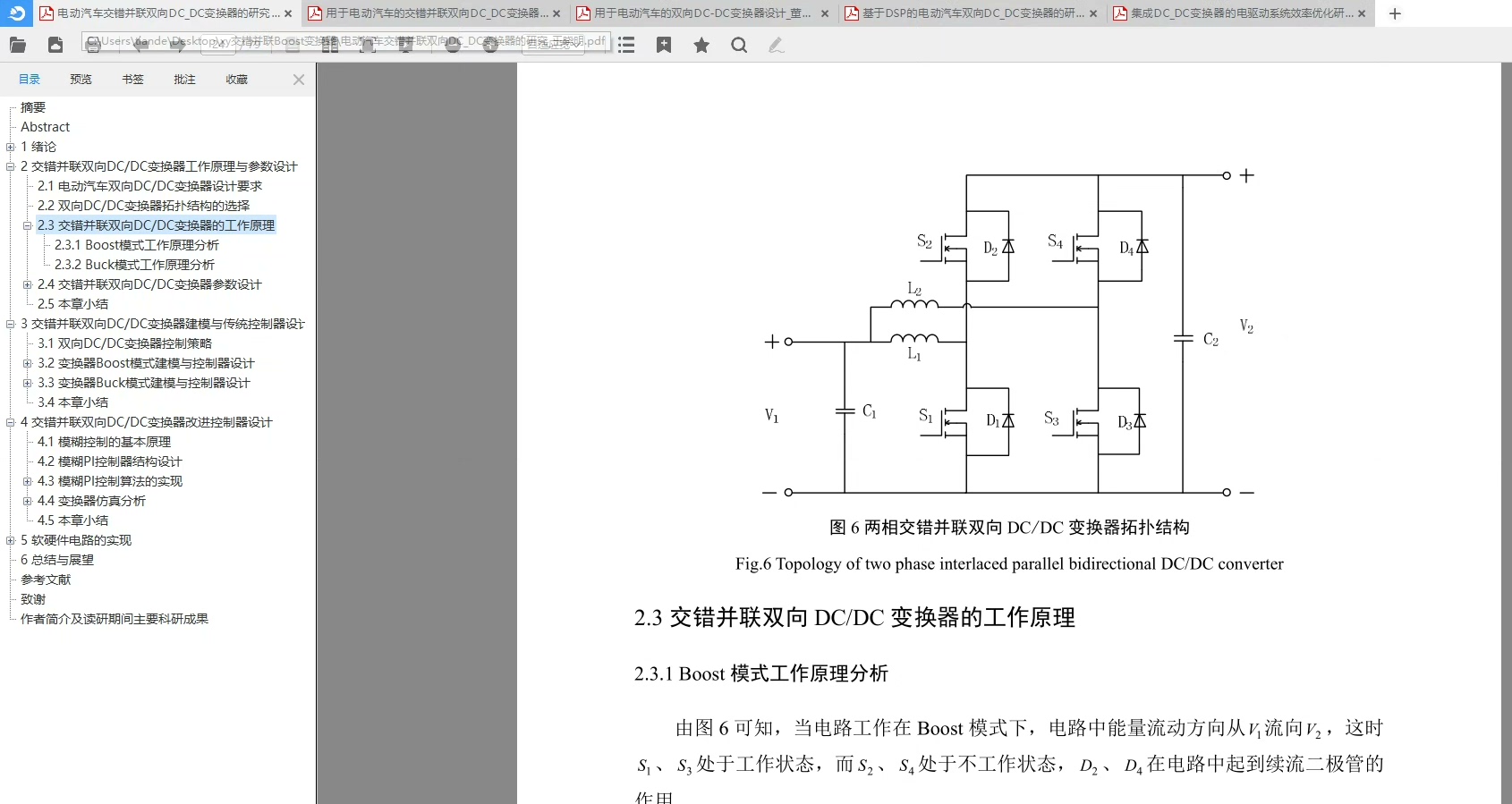

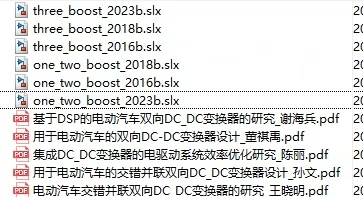

MATLAB/Simulink两相交错并联双向DC/DC变换器电压电流双闭环控制仿真模型 附参考文献

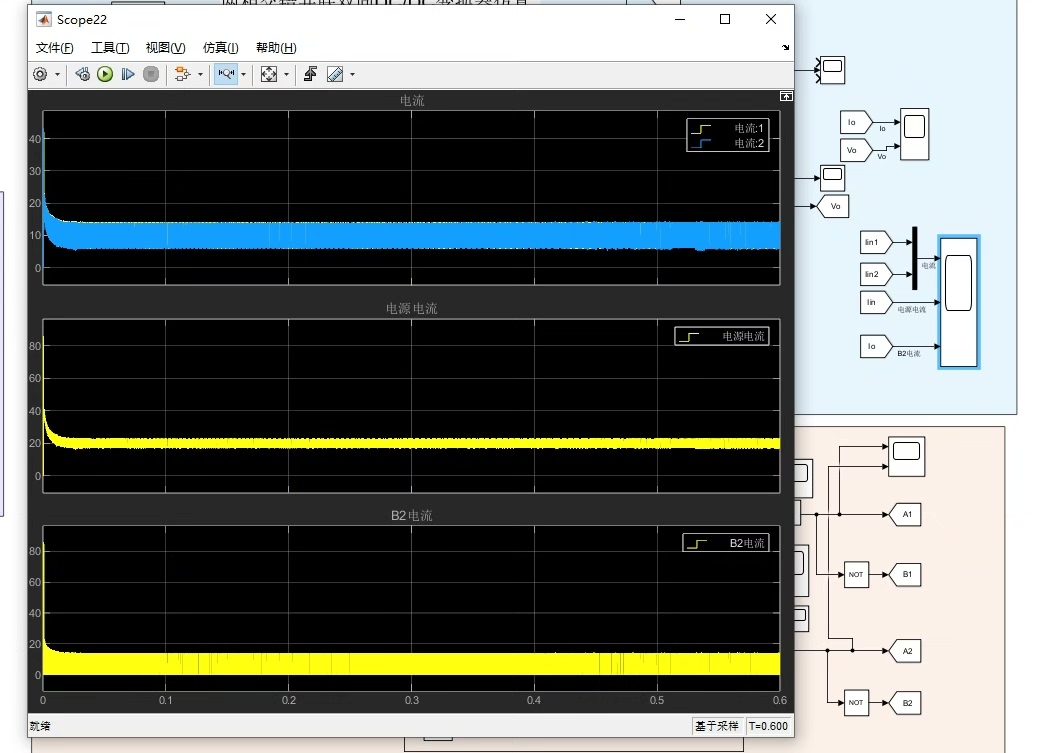

两相交错并联buck/boost变换器仿真 采用4mos结构，模型内包含单电压环开环控制，单电流环闭环控制（比例积分+前馈），电压电流双闭环控制（比例积分+前馈）三种控制方式，可以对比各种控制效果，三种方式中，双环控制模式的电感电流均流效果好，输出波形好，电压纹波小。
