数字电路与逻辑设计专题——序列信号检测器

一、例题

设计一个时序逻辑电路用来检测01110序列,电路有一个输入x和输出z, 当输入序列中包含01110时,输出z=1,否则z=0。典型的输入和输出序列如下:

输入x1 0 1 1 1 0 1 1 1 0 1 0

输出z0 0 0 0 0 1 0 0 0 1 0 0

二、思路

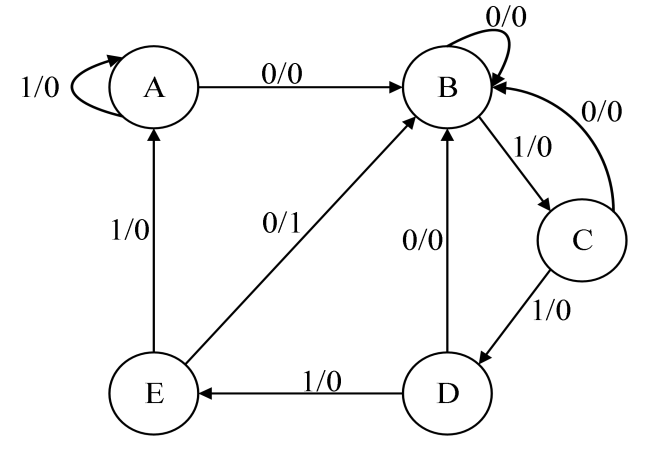

1.按照序列画状态图

状态图用于描述电路在不同输入下的状态转移逻辑,需根据目标序列 01110 拆解状态

  • 状态定义

    • A:初始状态 / 未匹配任何前缀;

    • B:已匹配前缀 “0”;

    • C:已匹配前缀 “01”;

    • D:已匹配前缀 “011”;

    • E:已匹配前缀 “0111”;

    • 当输入完整序列 “01110” 时,从 E 状态转移到 B 并输出 1。

  • 状态转移逻辑

    • 状态 A:输入 0→转 B,输入 1→保持 A;

    • 状态 B:输入 0→保持 B,输入 1→转 C;

    • 状态 C:输入 0→转 B,输入 1→转 D;

    • 状态 D:输入 0→转 B,输入 1→转 E;

    • 状态 E:输入 0→转 B(匹配完整序列,输出 1),输入 1→转 E;

  • 输出逻辑:仅当状态从 E 接收 0 时,输出 z=1,其余情况 z=0。

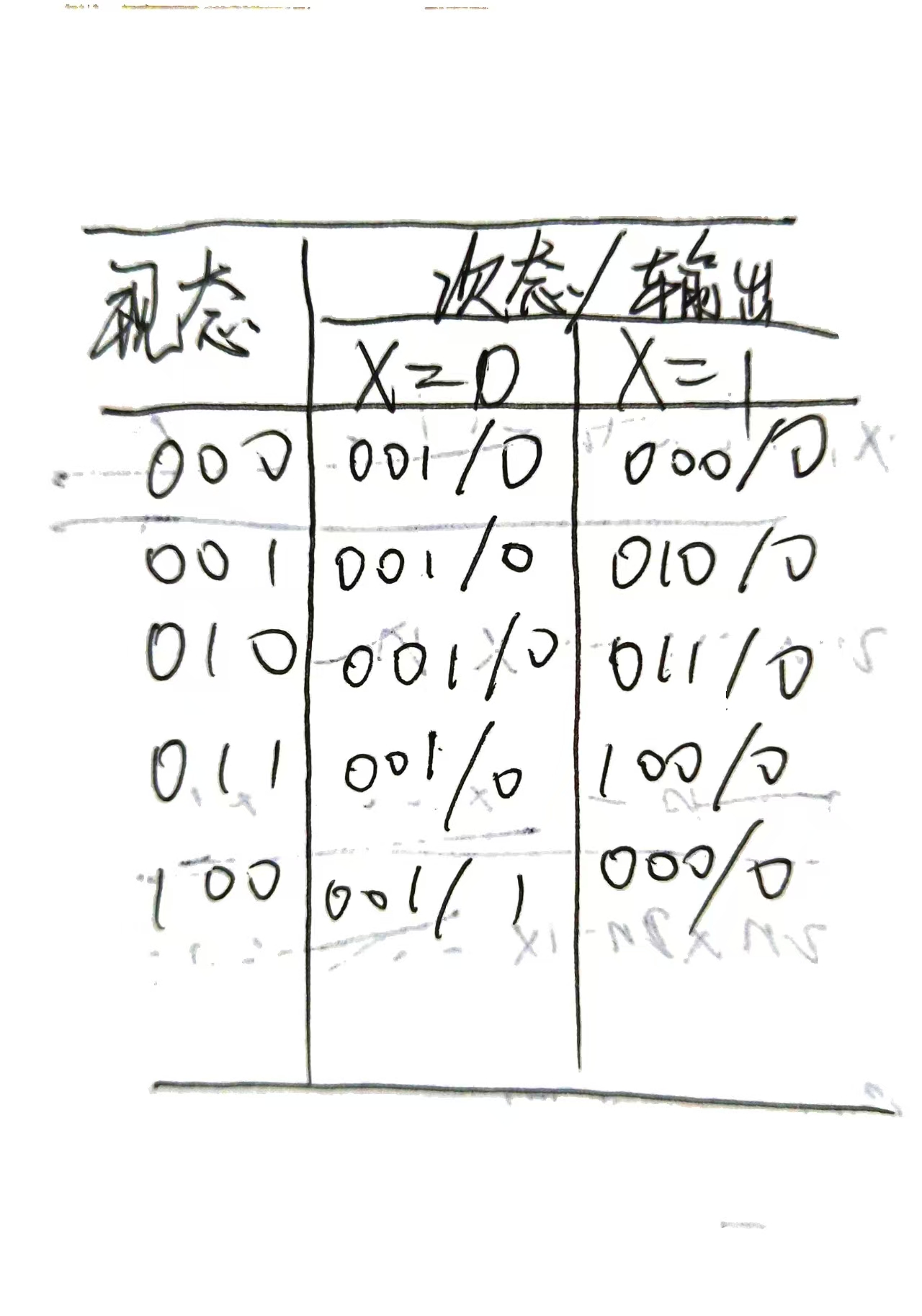

2.按照000-100给A-E编码,画出状态表

按要求用 3 位二进制码(000-100)对状态 A-E 编码:

  • 状态编码

    • A:000(初始状态)

    • B:001

    • C:010

    • D:011

    • E:100

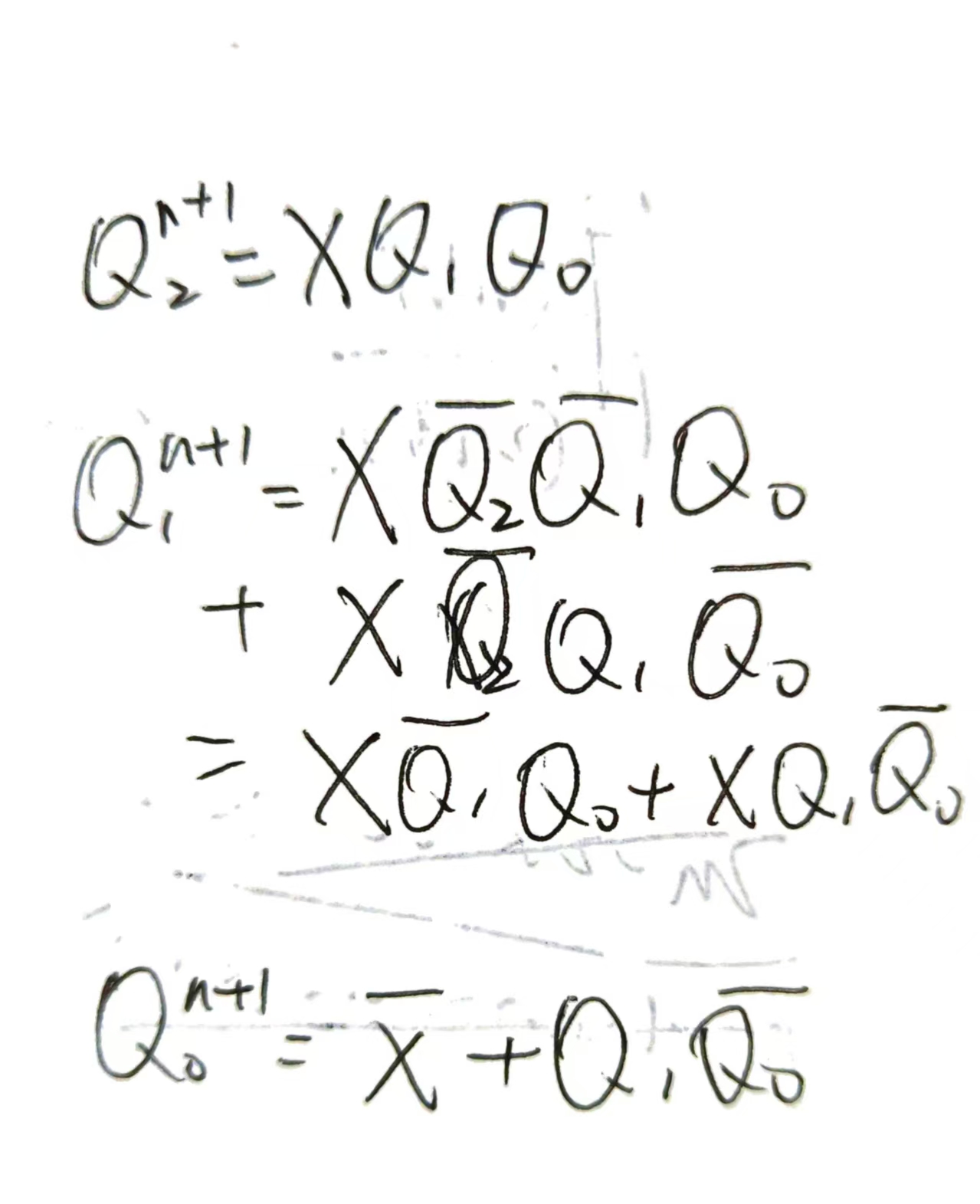

3.写出次态方程(利用激励方程卡诺图找到对应每个触发器的输入)

写出方程后再具体根据何种触发器写激励方程

三、总结

通过状态机记录输入序列历史信息,利用时序逻辑电路的状态转移特性实现特定模式检测
