大家好,我是记得诚。

手机VBUS电路上,一般会有OVP防护,今天简单聊一聊这个电路。

OVP的全称是Over Voltage Protection,意为过压保护,在手机VBUS上加过压保护电路,一般有如下几个原因:

1、手机充电,用一些非原装劣质的充电器,会导致VBUS输出异常,异常的高电压会损坏手机内部芯片。

2、在一些不发达国家,如东南亚,电网不稳定,也会导致VBUS输出异常。

3、作者之前做过车载电子,在一些大卡车,车载电平是24V的,点火状态,最高电压能到28.XV,此时在车上给手机充电时,也会有浪涌的风险。

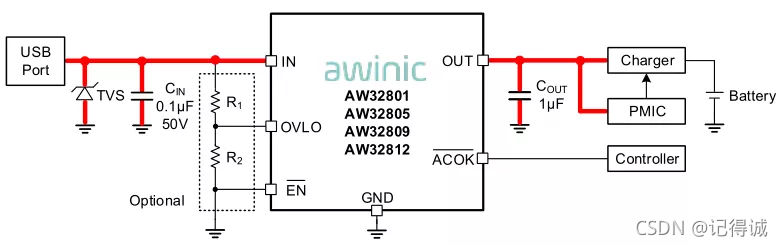

VBUS电路一般是TVS+OVP结合防护,下图是典型的应用电路。

在这里插入图片描述
USB port的电压通过R1和R2分压,达到OVLO阈值时,OVP内部的开关会断开,避免高压损坏后端负载,未达到阈值时,OVP内部开关正常导通,电路正常工作。

OVP芯片在选型时,有几个参数需要注意:

1、TV
