51单片机入门 7.11（始）

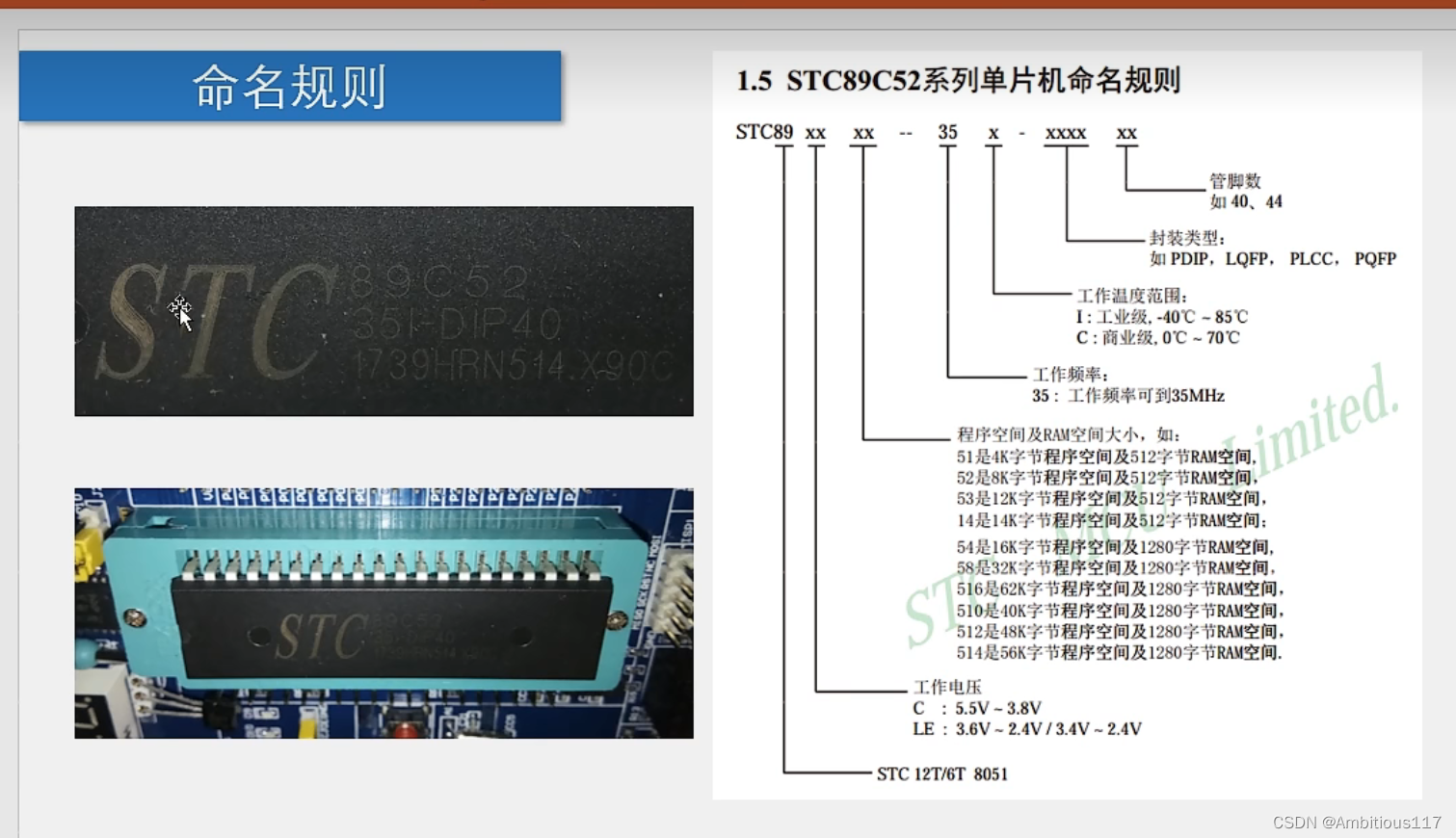

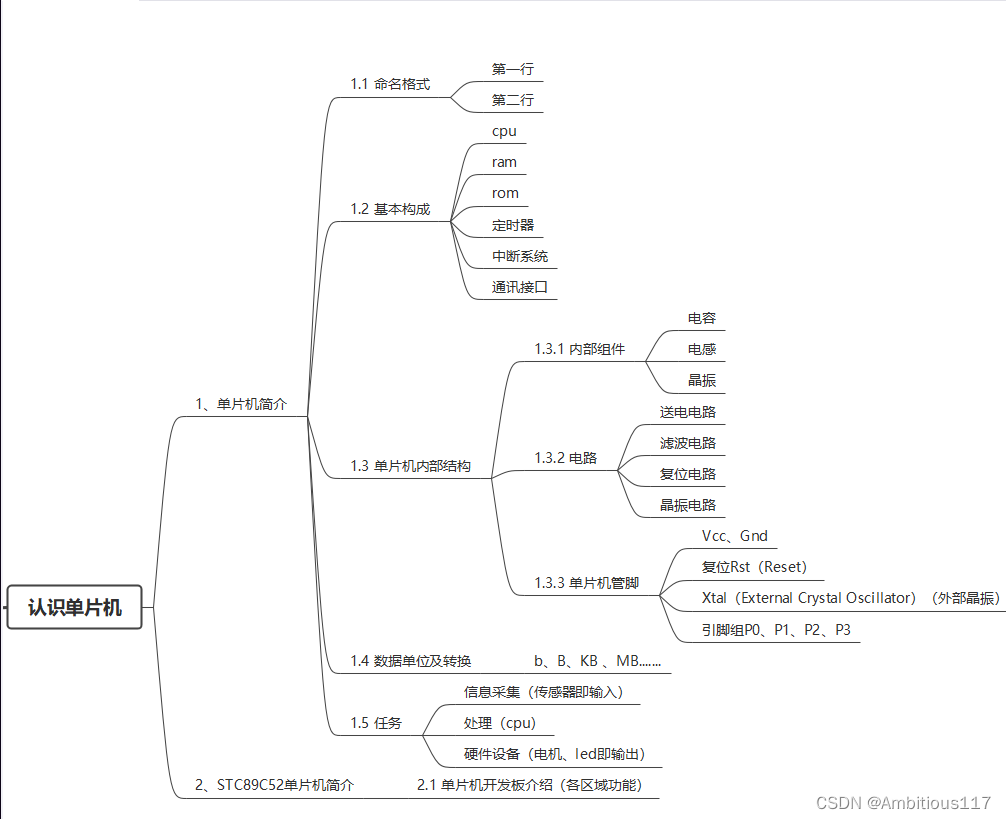

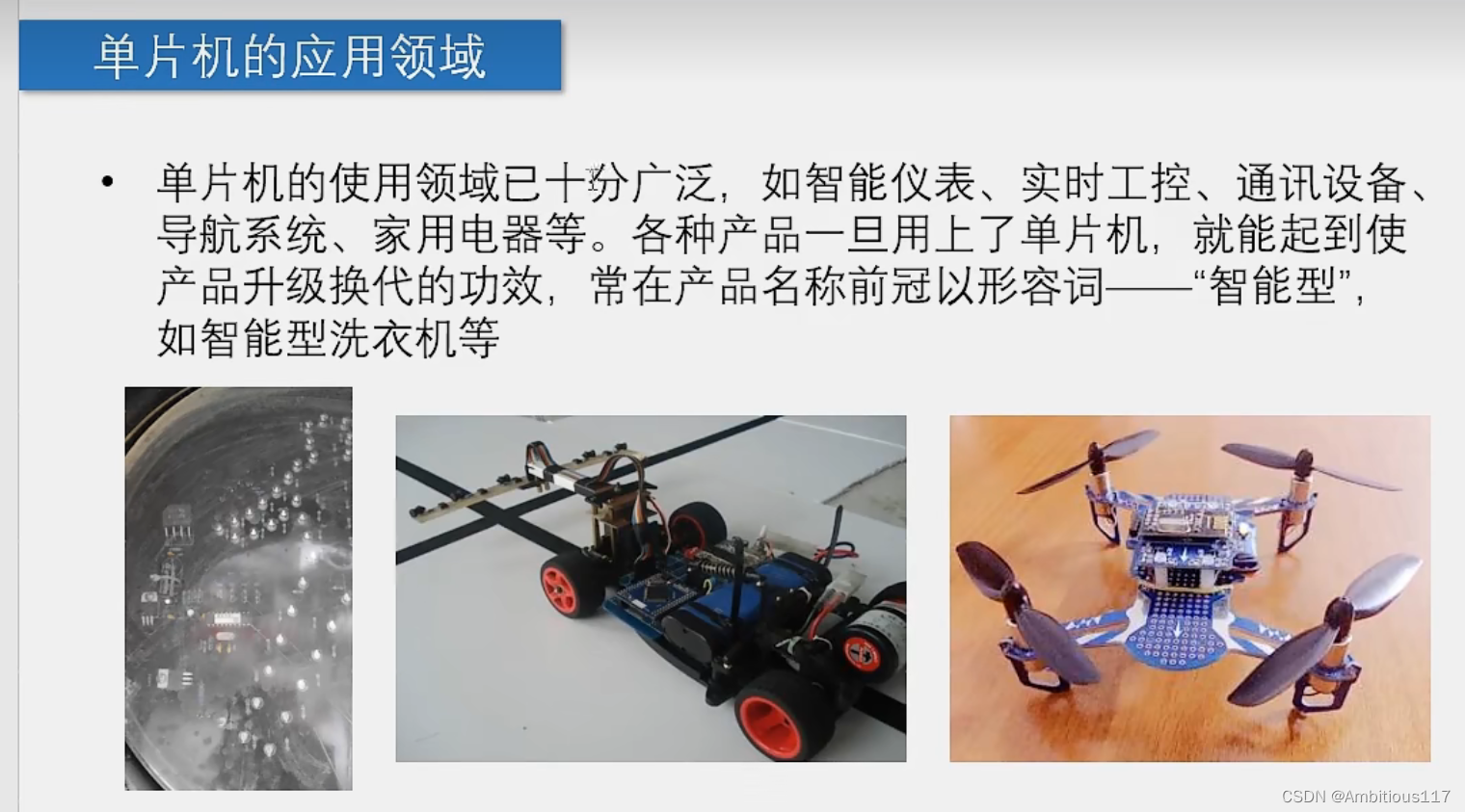

 1.1 命名规则

第一行：

89代表系列

c工作电压

51\52\....代表rom和ram

第二行：

35 工作频率（35Mhz）

I\C 工作温度

 dip和pdip相同（单片机长相即封装不同），直插类型；lqfp，类似电脑芯片，四边都有引脚；plcc\pqfq

40 管脚数目

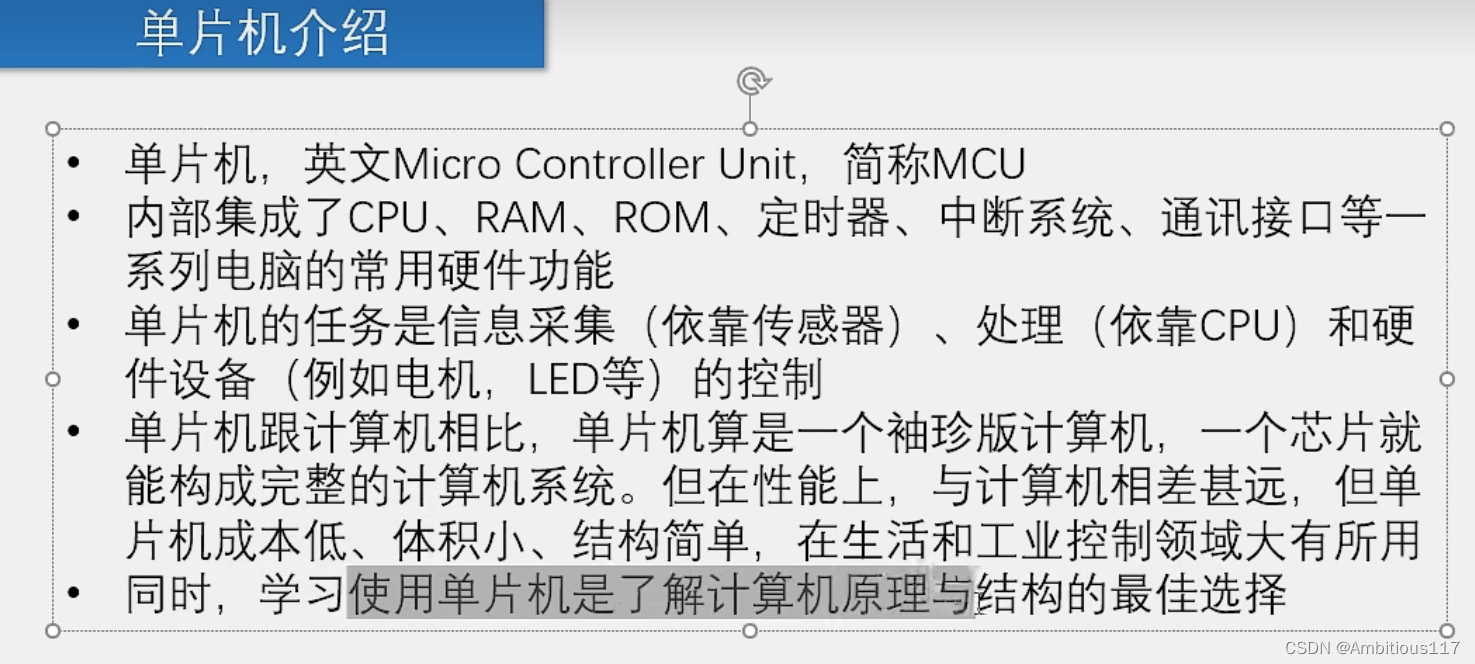

1.2 基本构成



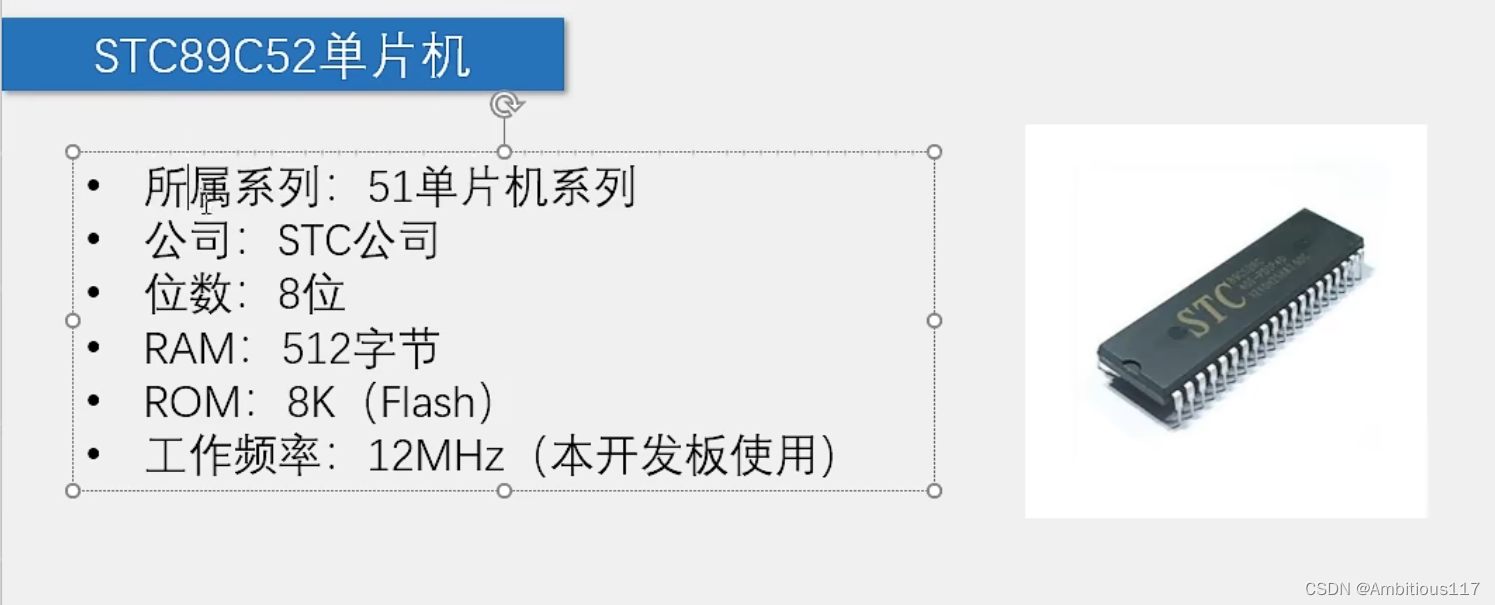

晶振12M，所以工作频率12M

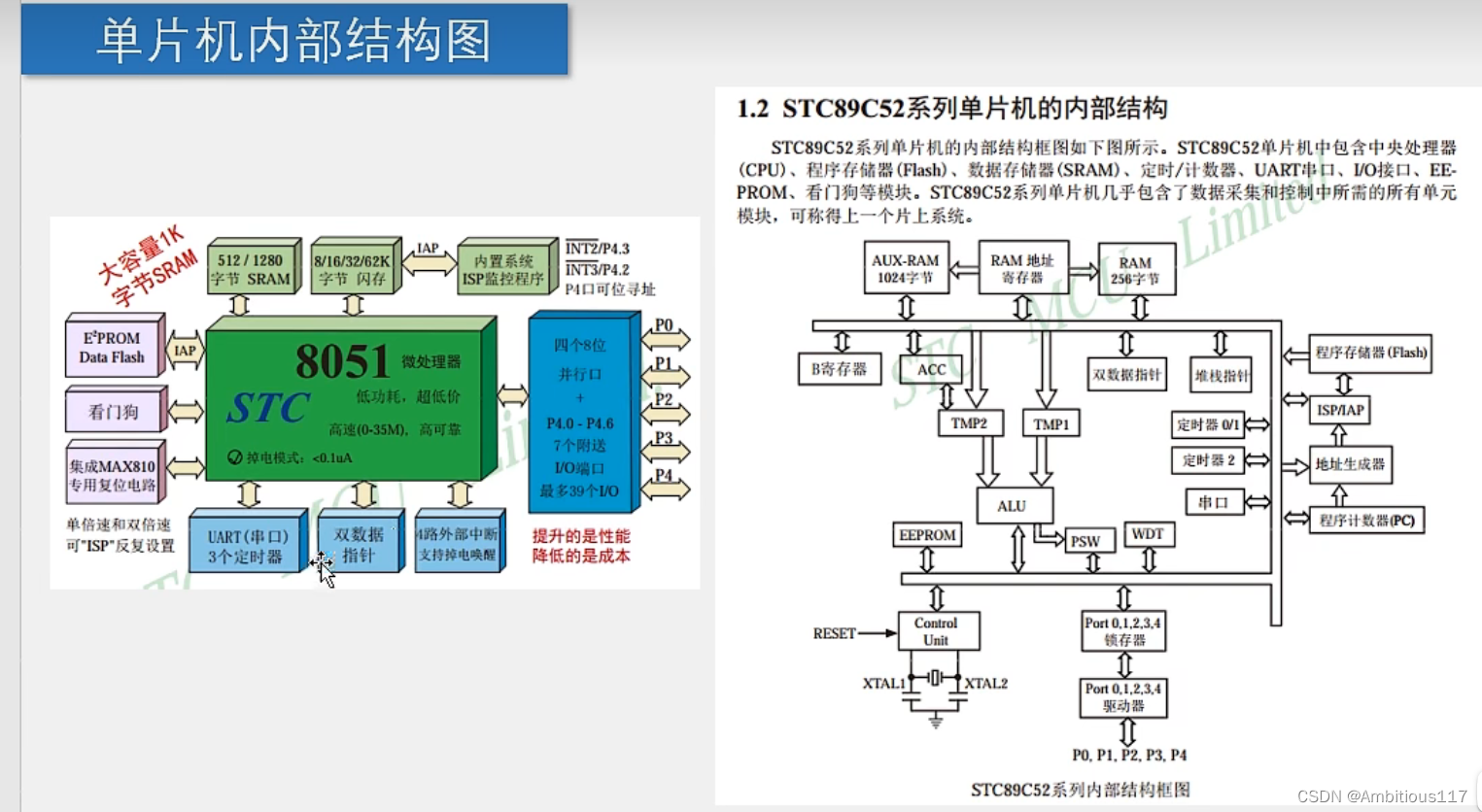

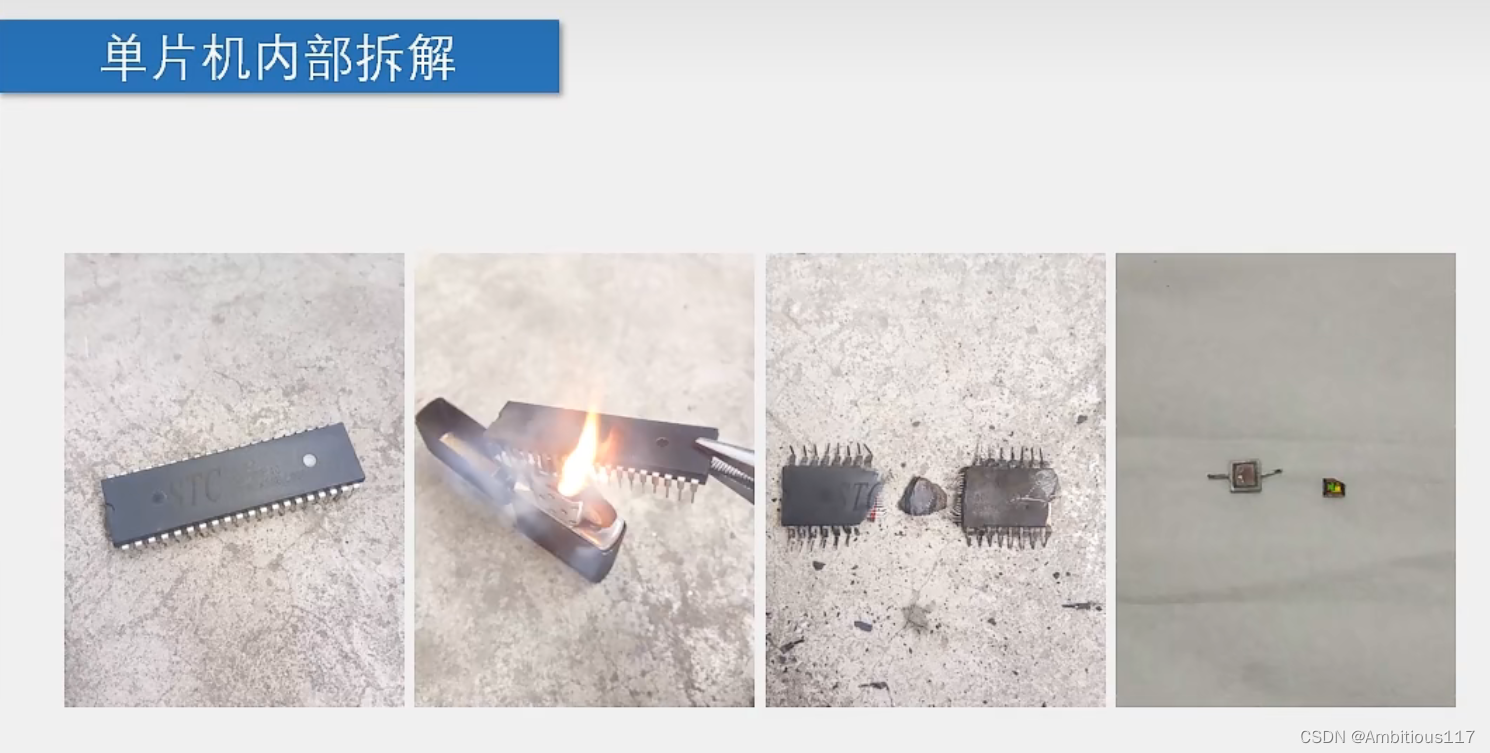

 1.3 单片机内部结构



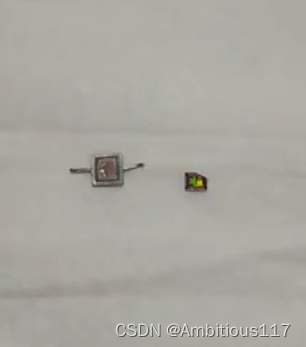

上方图片即单片机核心

         存储数据使用

看门狗：防止程序跑飞

i\o口：单片机引脚

sram：（即特殊ram）

闪存（rom）：类似电脑固态硬盘

1.3.1 内部组件：

rom（read only memory）：只读存储器（相当于计算机硬盘）

ram（random access memory ）：随机存取存储器（相当于计算机内存条）

安装时，一般缺口朝上！！！ 否则损坏，具体看原理图。

该单片机，高电平5v；低电平0v

步进电机：可进行精确控制

电容器：通交流电阻碍直流电。（通交阻直）

电感器：通直流电阻碍交流电。（通直阻交）

振荡器（oscillator）是一种能量转换装置——将直流电能转换为具有一定频率的交流电能，其构成的电路叫振荡电路。

晶振（晶体振荡器）：有一些电子设备需要频率高度稳定的交流信号，而LC振荡器稳定性较差，频率容易漂移（即产生的交流信号频率容易变化）。在振荡器中采用一个特殊的元件——石英晶体，可以产生高度稳定的信号，这种采用石英晶体的振荡器称为晶体振荡器。

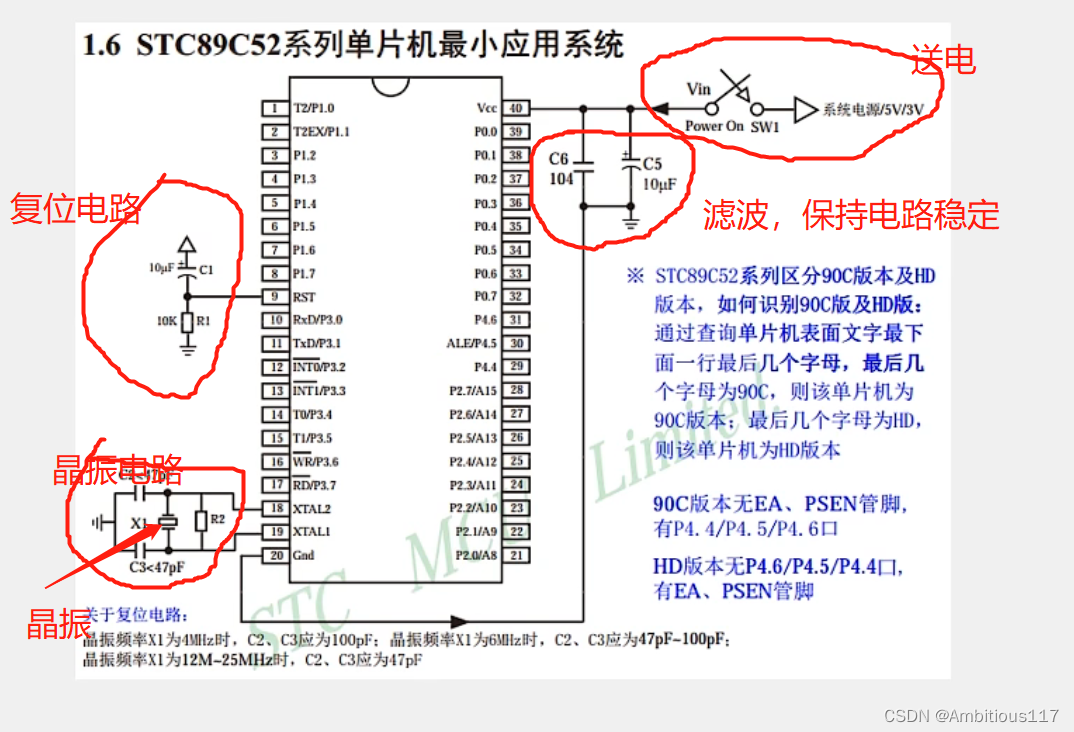

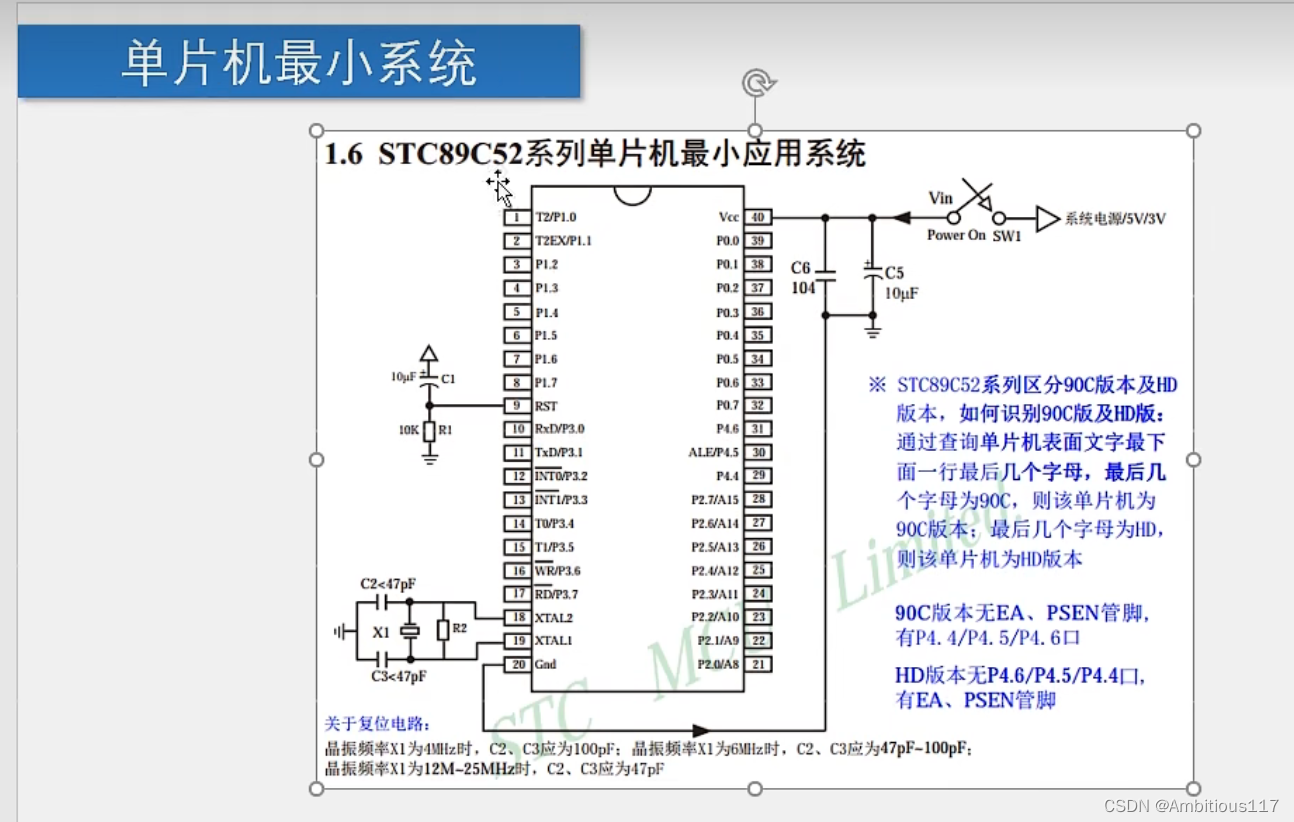

1.3.2 内部电路

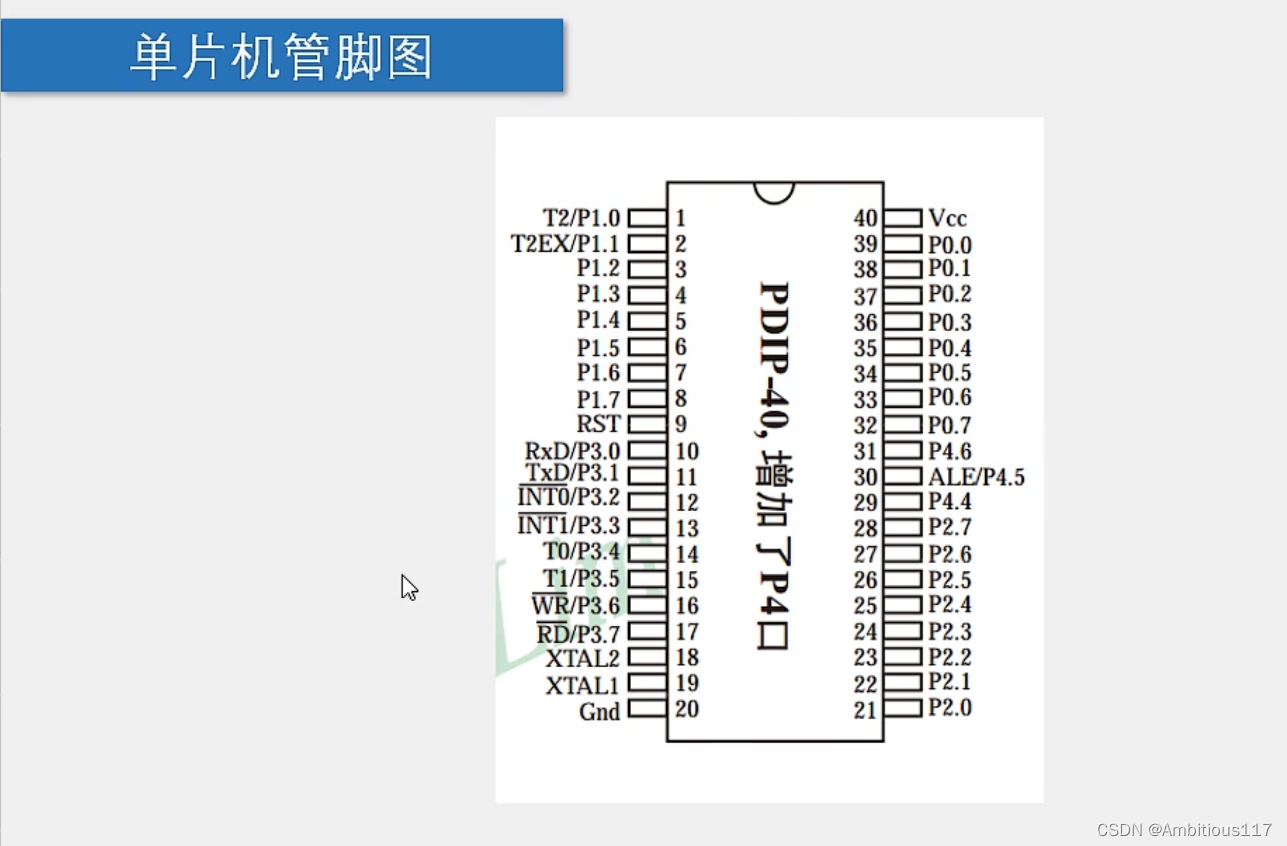

 1.3.3 单片机管脚

 Vcc（Volt Current Condenser）：电源正极   ；condenser（n）电容器

Gnd：电源负极

Xtal(External Crystal Oscillator)：单片机时钟使用，外接晶振

Rst（Reset）：复位使用

引脚8个为一组（p0、p1、p2、p3）

1.4 内部数据单位及换算

单位

1bit为一个数字即1位（0或者1）

1Byte（字节）=8bit  （即1B（字节）=8b（位）），为8个数字即8位（0、1这种组合），一个字节表示一个字符、数字或其他字符

4 个字节（4Byte）代表一个字（4Byte=32b=一个字）

字节通常简写为“B”，而位通常简写为小写“b”

换算

1字节(Byte)=8位(bit)

1KB( Kilobyte，千字节)=1024B

1MB( Megabyte，兆字节)=1024KB

1GB( Gigabyte，吉字节，千兆)=1024MB

1TB( Trillionbyte，万亿字节，太字节)=1024GB

1PB( Petabyte，千万亿字节，拍字节)=1024TB

1EB( Exabyte，百亿亿字节，艾字节)=1024PB

1ZB(Zettabyte，十万亿亿字节，泽字节)=1024EB

1YB( Yottabyte，一亿亿亿字节，尧字节)=1024ZB

1BB( Brontobyte，千亿亿亿字节)=1024YB

B与bit

数据存储是以“字节”（Byte）为单位，数据传输大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位 [4]  。

字（Word）

在计算机中，一串数码作为一个整体来处理或运算的，称为一个计算机字，简称字。字通常分为若干个字节（每个字节一般是8位）。在存储器中，通常每个单元存储一个字。因此每个字都是可以寻址的。字的长度用位数来表示 [5]  。

字长

计算机的每个字所包含的位数称为字长，计算的字长是指它一次可处理的二进制数字的数目。一般地，大型计算机的字长为32-64位，小型计算机为12-32位，而微型计算机为4-16位。字长是衡量计算机性能的一个重要因素 。

2.1 单片机开发板介绍

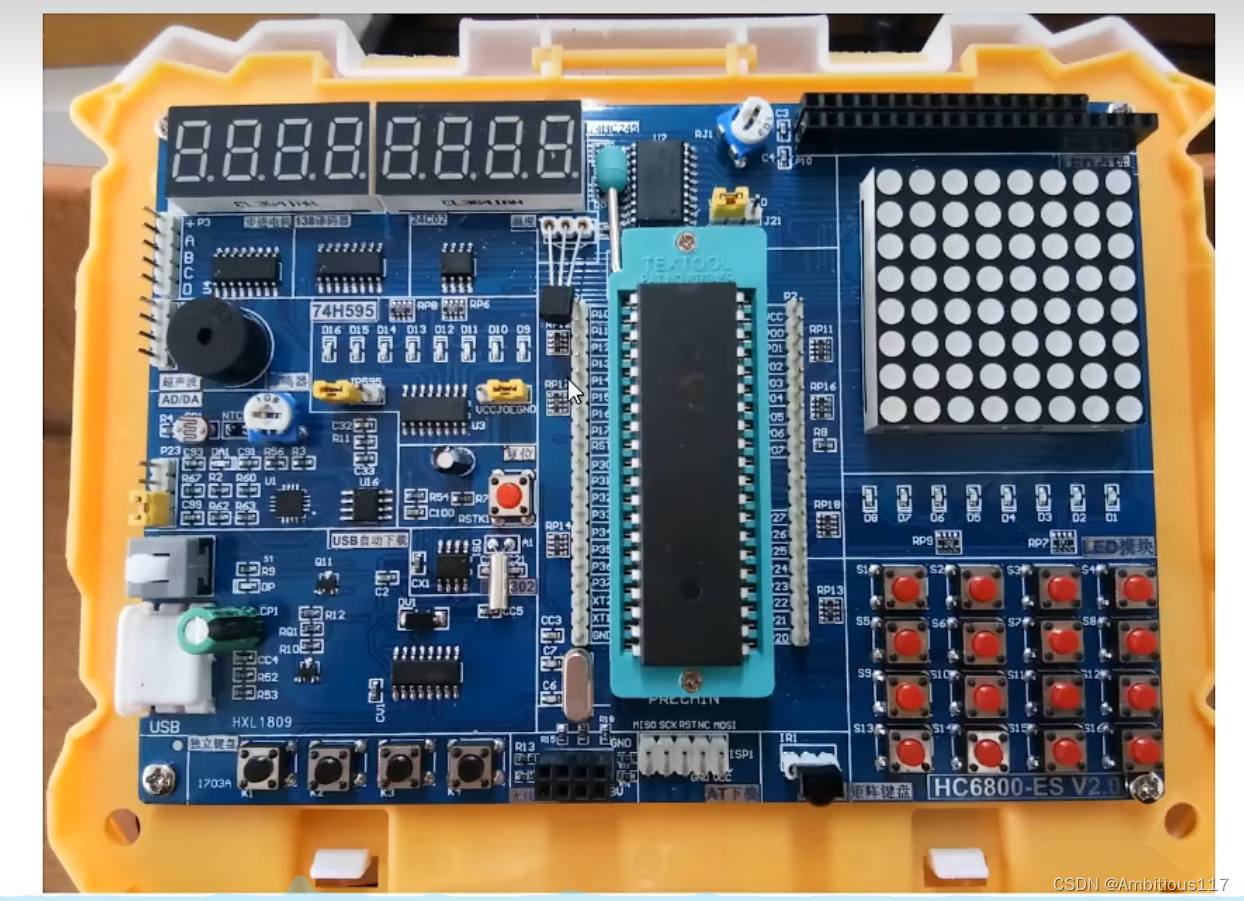

各区域功能：

DS1302：可以作为时钟和定时器

AD\DA：模数转换器

74H595:扩展IO口

138译码器：扩展IO口，驱动数码管

24C02：可当ROM使用

DS18B20:温度传感器

74HC25:驱动数码管

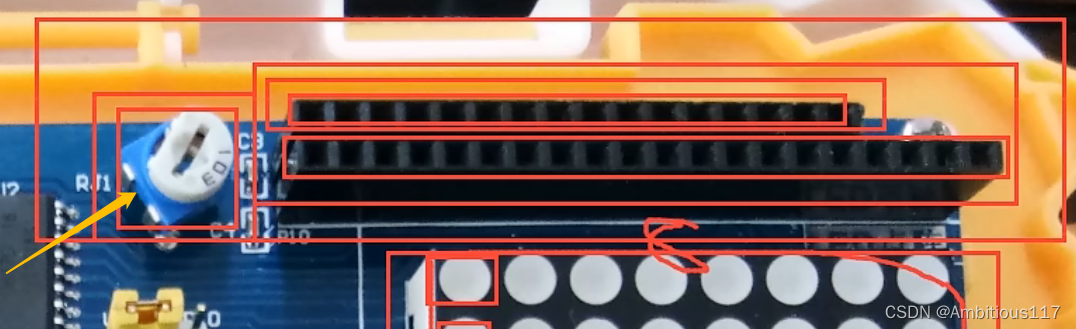

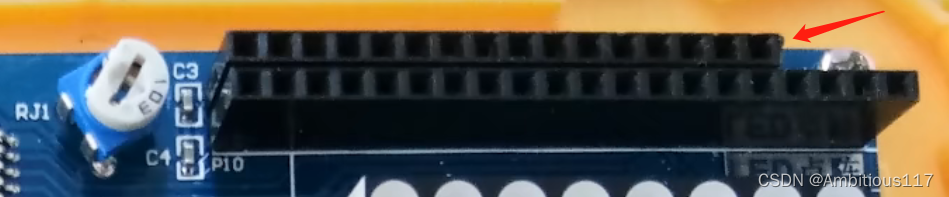

LCD1602，插上排座液晶屏

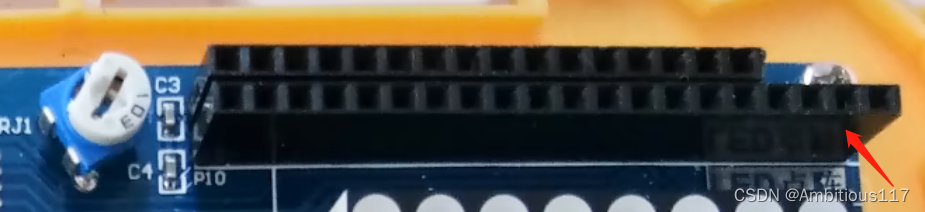

LCD12864，插下排座液晶屏

电位器，调节液晶屏对比度

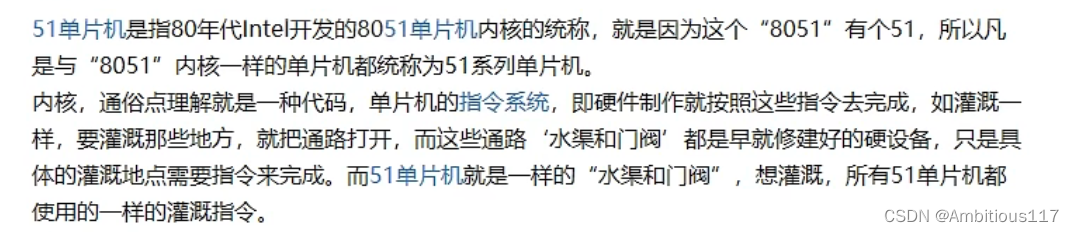

 为什么叫做51单片机？
