在Option/preferences中进行界面的自定义，preferences意思是“偏好”，理解为自定义就行。

颜色和打印，我感觉默认颜色就行，这个界面的右上角use defaults就是回复默认设置，上面的applocation theme 和schematic theme就是设置界面的深浅主题

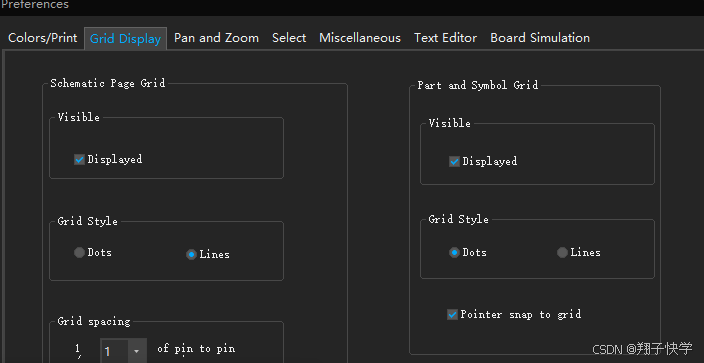

网格显示，其实就是捕获，schematic(/ski:maitik/)page grid，原理图捕获，part and symbol grid，元器件（部件和符号）捕获

里面有个grid spacing 指的是引脚之间的默认距离，1格就好

capture的默认设置其实可以的，没必要改很多
