Cadence capture CIS24学习记录2-创建元件库的元件

本次创建了一个stm32f103的芯片

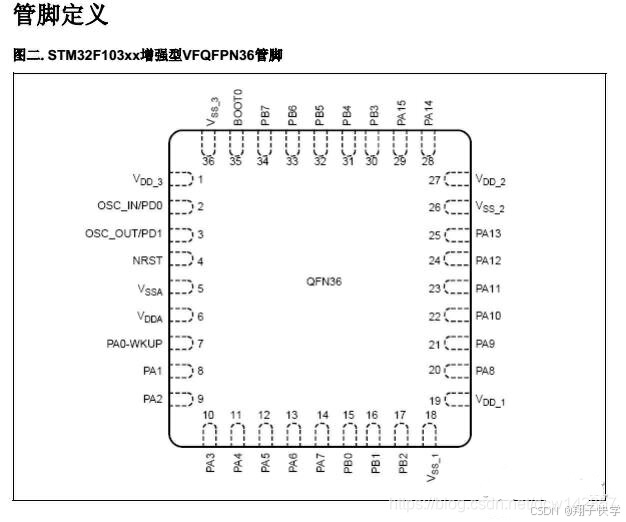

先从网上找到该芯片的引脚图

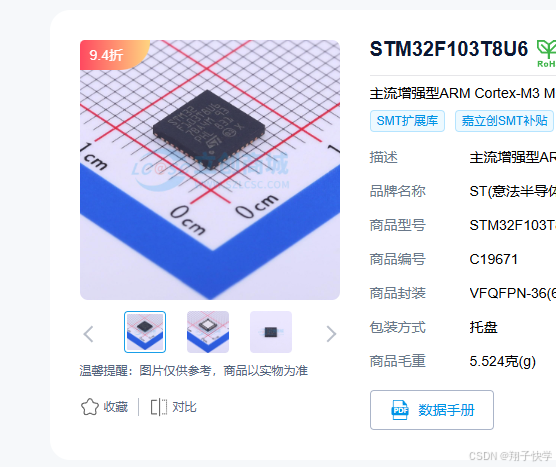

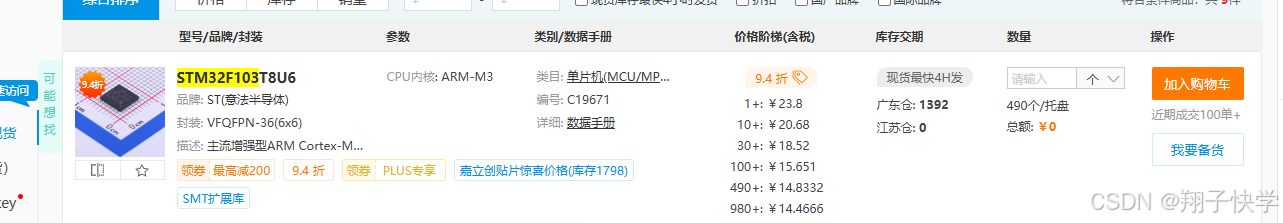

然后去嘉立创找到这个型号

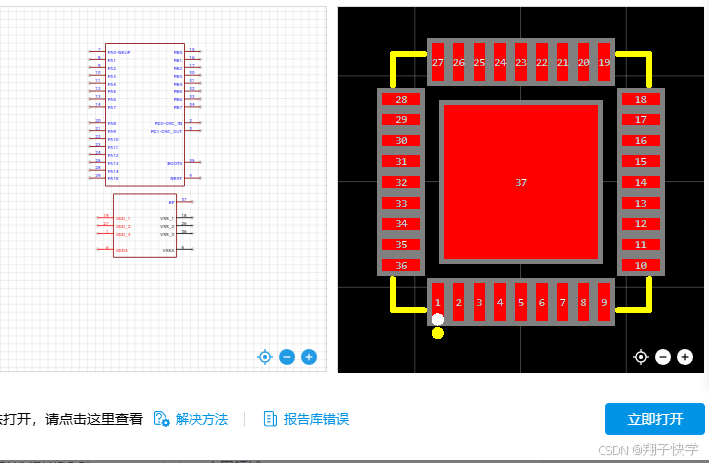

进去点击数据手册，然后立即打开

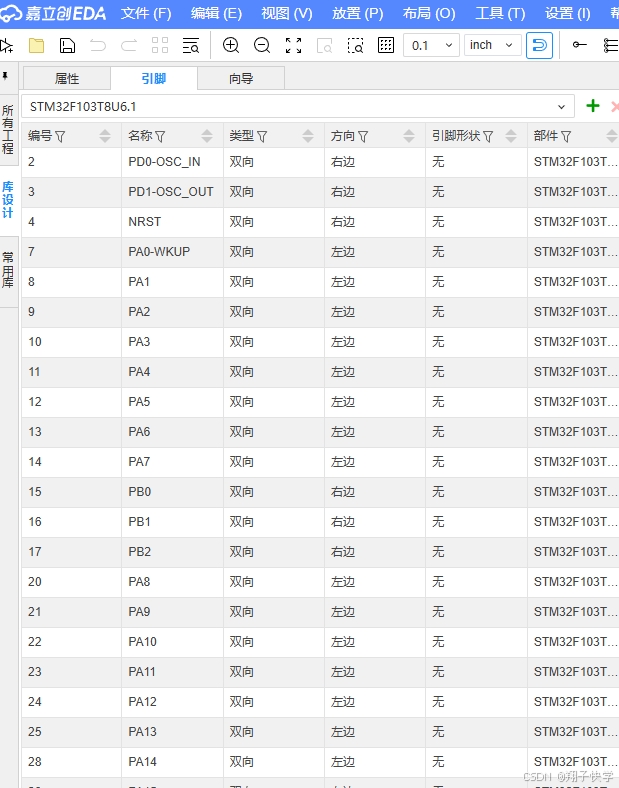

然后点击左边的引脚

把这些引脚复制进excel里

以上都是准备工作，现在开始正式画芯片

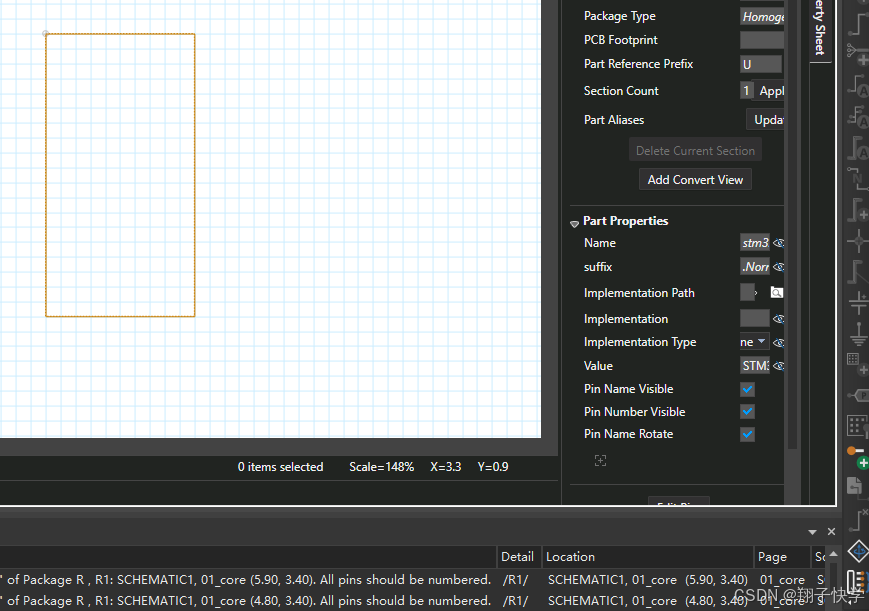

在自创的元件库里新建part，命名为stm32f103

然后就是画一个框，再插入引脚

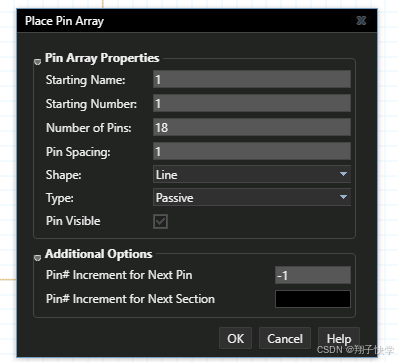

用这个批量插入

starting name是起始引脚名字

starting number是起始引脚编号

number of pins是这次要批量生成的引脚数量

pin spacing是引脚的间隔，type里面有passive power,passive是指无源引脚，power是有源（电压源）

倒数第二行的参数是等差数列的公差，这里应该是1，因为要1加到18

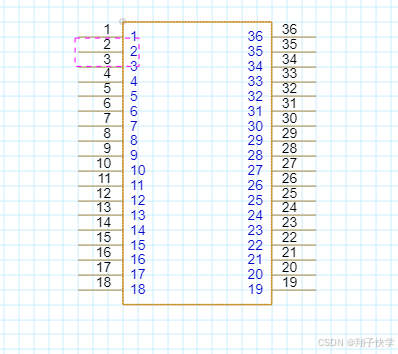

点击ok放置完，再进行第二次批量放置

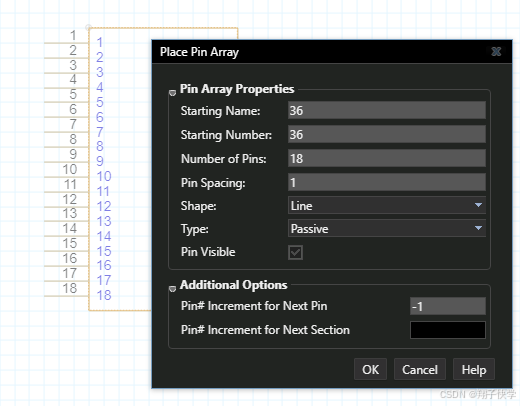

我要从右边从上往下，编号从大到小，所以这次的公差是-1，起始是36，点击确认放置

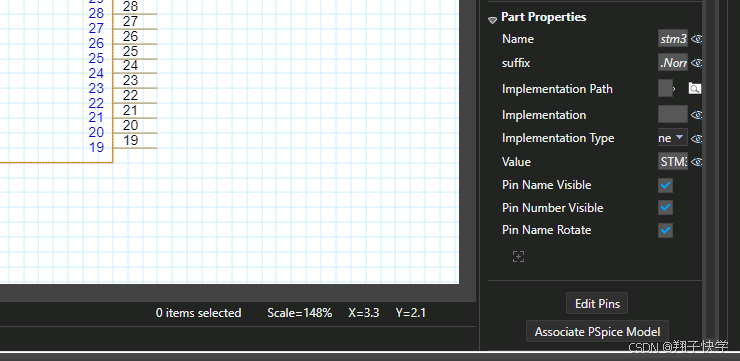

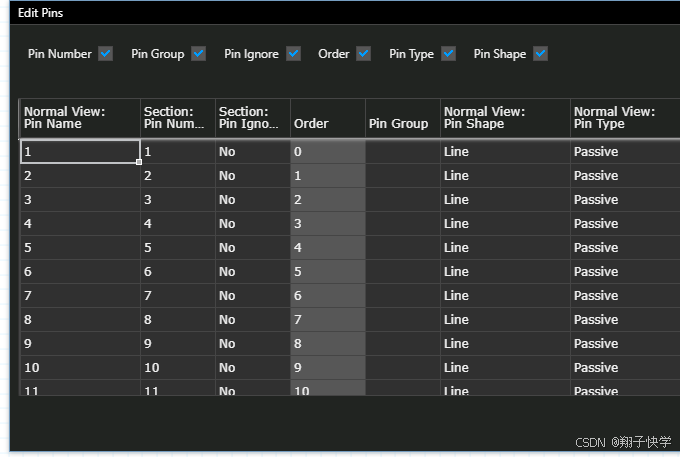

然后进行编辑引脚，点击右下角的edit pins

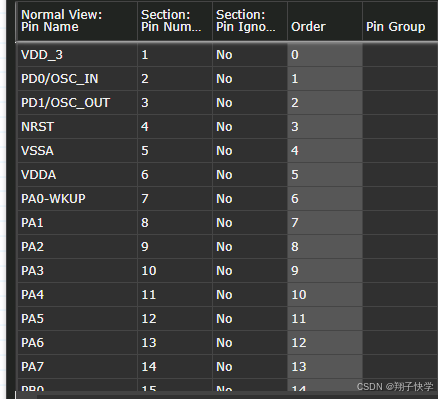

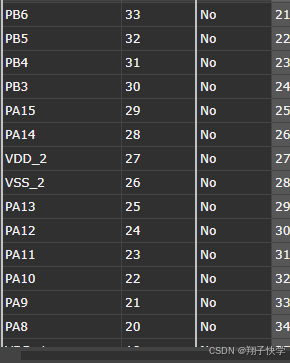

左边第一列是引脚名字，第二列是引脚编号，这个时候把excel里面的引脚定义粘贴到这，这样就不用手打了

这个过程要用到降序

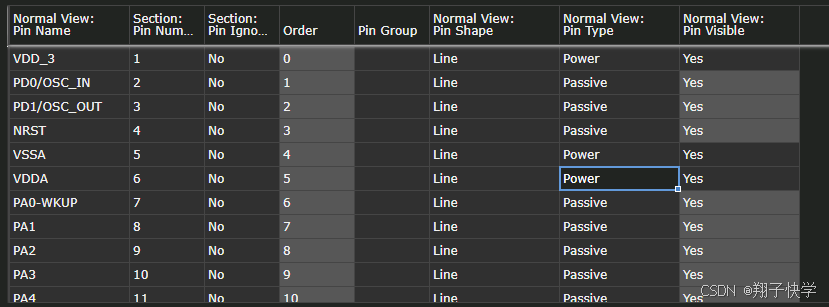

定义完引脚，然后把带V的引脚的normal view:pin type 改为power

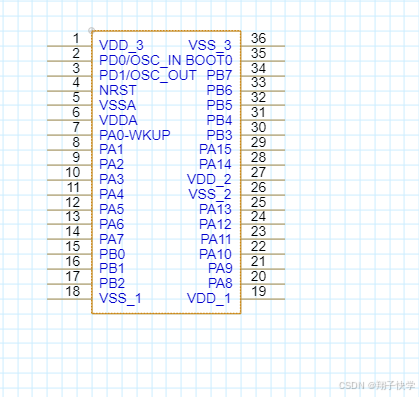

然后点确定就行了

本文不是教程，只是一次对于我个人的记录，所以跳过了很多步骤，仅供参考，见谅
