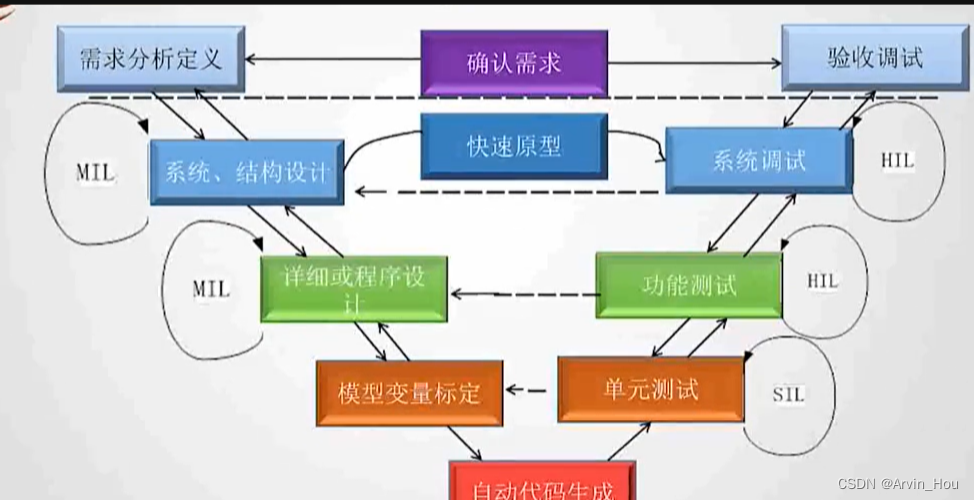

汽车电子V型开发图示
V型开发流程中的几个专用术语:
(1)模型在环(MIL,Model in the loop)是将控制模型和虚拟对象模型放在同一个实时处理器中运行,对控制模型的逻辑进行测试仿真。
(2)快速原型:利用开发平台提供的辅助工具, 将模型化程序转换为代码并自动下载到一个中间的硬件平台上,在ECU硬件系统未完成之前,就可以对系统各项功能进行测试。
(3)软件在环(SIL,Soft-in the loop)将控制模型和虚拟对象模型放置在不同的实时处理器中运行,通过ETK或CAN通信,对被测控制模型的功能进行测试。
(4)硬件在环(Hardware-in-the-loop)是进行实车测试评估的最后环节,由ECU与模拟受控对象组成。模拟受控对象在仿真器里按实时状态运行,通过I/O接口与被测的EC连接,对被测的ECU进行全方面、系统的测试和算法优化。
最后,自主开发汽车电子产品面临的问题,需要突破两个门槛:(1)技术门槛(2)市场门槛。
