经典CTR预估模型：LR, FM, FFM, Wide&Deep, DeepFM, DSSE 算法对比总结

1 LR (Logistic Regression)

1.1 原理

逻辑回归，将各特征进行加权和，经过sigmoid变换函数映射到[0,1]之间，得到预估分值，计算如下：
$$p=sigmoid(\sum _{i=1}^n{w}_i{x}_i+b)$$
若label是0,1值，当做二分类任务，可用交叉熵loss作为损失函数，若是一个回归任务，则可用均方误差MSE。

1.2 优点

• 模型简单，速度快
• 可解释性强，可扩展性强

1.3 缺点

• 没有利用高维特征，表达能力有限
• 需要做较多的特征工程
• 模型不能自动进行特征交叉组合学习，需要人工提交设计特征交叉组合

2 FM (Factorization Machines)

2010 FM Factorization Machines

2.1 解决什么问题

• 解决LR不能主动学习特征交叉组合问题
• 解决特征稀疏，特征交叉，权重矩阵稀疏学习困难问题
• 解决特征交叉组合，模型参数量过大，复杂度高问题

2.2 计算公式

我们先来看下FM是怎么计算的，公式如下：
$$\widehat{y(x)}:=w_0+\sum _{i=1}^n{w}_i{x}_i+\sum _{i=1}^n\sum _{j=i+1}^n<v_i,v_j>x_i{x}_j$$
所以，模型需要学习的参数有三个变量：

• $全局的偏置项：w_0\in R$
• $n个特征，每个特征对应的权重：w\in R^n$,
• 特征$x_i$与特征$x_j$交叉的权重$w_{i,j}:=<v_i,v_j>$, 其中$w_{i,j}\in R$是根据隐向量矩阵$V$中第$i$行向量$v_i$与第$j$行向量$v_j$做点乘学习得来：$V\in R^{n\times k}$

2.3 如何理解$w_{i,j}:=<v_i,v_j>$

2.3.1 直观理解

在FM中，通过隐向量来学习特征的交叉权重，也就是每个特征$x_i$对应一个隐向量$v_i$，而$n$个特征构成的隐向量矩阵$V\in R^{n\times k}$, 其中第$i$行代表的是特征$x_i$对应的隐向量，每个隐向量$v_i\in R^k$是一个$k$维度的向量，所以特征$x_i$和$x_j$的交叉权重$w_{i,j}$由对应的隐向量$v_i$和$v_j$做dot product点乘求得。

2.3.2 矩阵乘法

首先我们来看下公式的具体展开计算形式：
$$<v_i,v_j>:=\sum _{f=1}^k{v}_{i,f}.v_{j,f}$$
其中$v_i,v_j\in R^k$分别表示的是隐向量矩阵$V$的第$i$行和第$j$行，两个向量做点乘。原因如下：
任何一个正定矩阵$W$，存在一个矩阵$V$，使得：
$$W=V{V}^t$$
交叉矩阵$W\in R^{n\times n}$，里面的每个元素$w_{i,j}$是由矩阵中的第$i$行和第$j$行做点乘得来的。

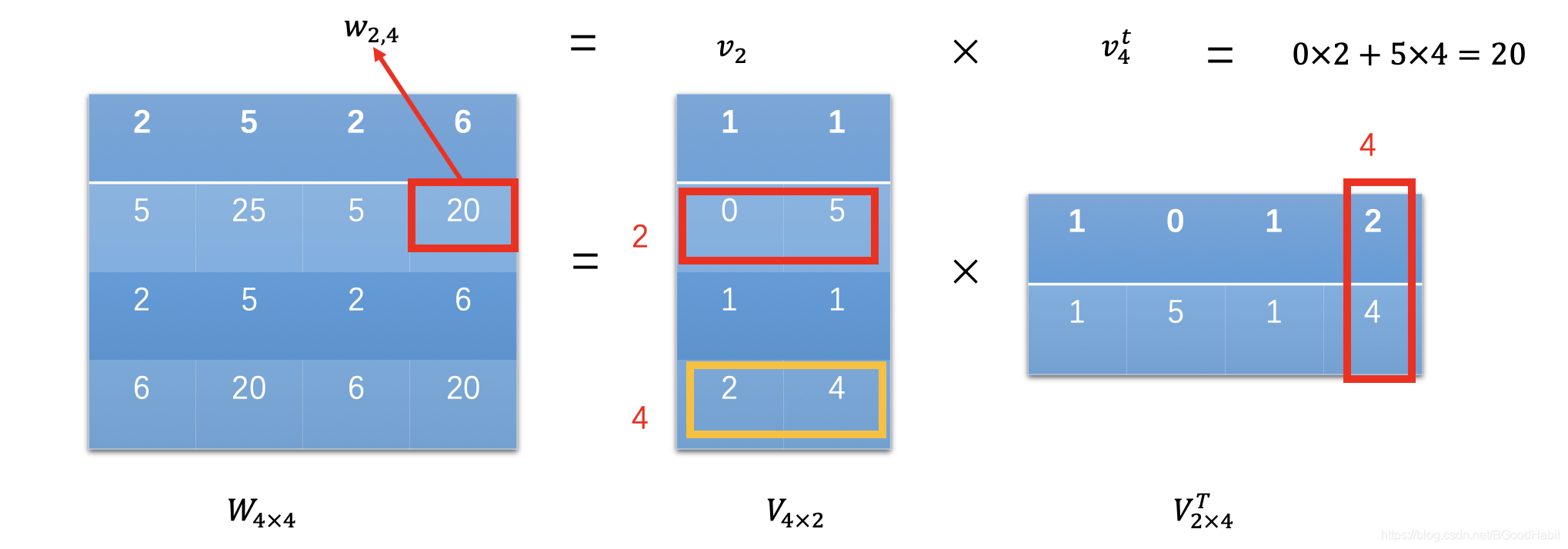

如下图所示：

矩阵$W\in R^{4\times 4}$，可以通过矩阵$V\in R^{4\times 2}$和其转置矩阵$V^T$相乘得来，$W$中的每个元素$w_{i,j}$是矩阵$V$中的第$i$行$v_i$与转置矩阵$V^T$的第$j$列$v_j^t$相乘得来，而矩阵的第$j$行的值就是其转置的第$j$列的值$v_i=v_j^t$，所以：
$$w_{i,j}=<v_i,v_j^t>=<v_i,v_j>=\sum _{f=1}^k{v}_{i,f}.v_{j,f}$$

2.4 如何理解交叉特征权重参数学习量级由$\frac{n(n-1)}{2}$减少到$n\times k$

我们来看下，$n$维的特征向量两两交叉，需要学习的参数个数。如下图所示：

假设特征个数有4个，则交叉形成的矩阵是一个$4\times 4$的对称权重参数，对角线是特征自身的交叉去除 (上图的红色部分)，剩余的对称部分取一半 (上图的黄色部分)，所以$n$个特征，两两交叉需要学习的参数个数为$\frac{n(n-1)}{2}$。
而在FM中，交叉的权重参数$w_{i,j}$是通过矩阵$V$中隐向量学习得来，而$V\in R^{n\times k}$，模型只需要学习参数矩阵$V$，则特征交叉参数学习量变化形式如下：
$$\frac{n(n-1)}{2}\to n\times k$$

2.5 FM模型的时间复杂度如何从$O(k{n}^2)$变到$O(kn)$

让我们再来写一篇FM的计算公式：
$$\widehat{y(x)}:=w_0+\sum _{i=1}^n{w}_i{x}_i+\sum _{i=1}^n\sum _{j=i+1}^n<v_i,v_j>x_i{x}_j$$

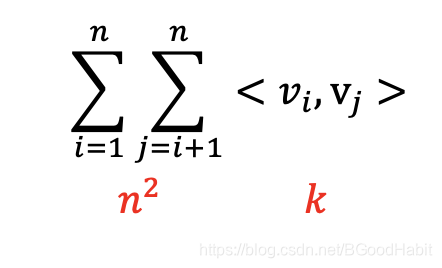

时间复杂度为$O(k{n}^2)$，所有的pairwise交叉都需要计算，且$<v_i,v_j>$每次需要计算$k$次，如下图所示：

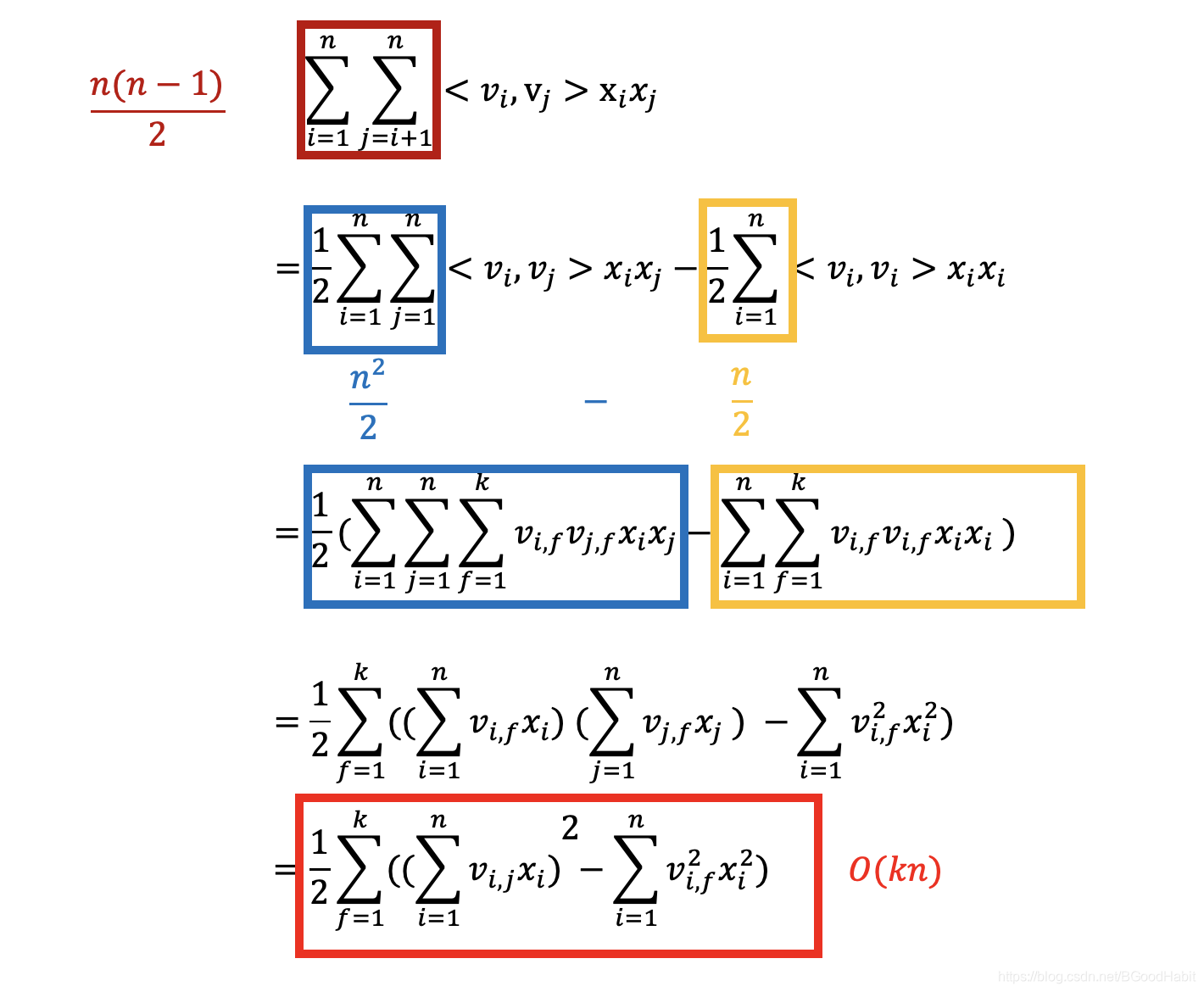

让我们对等式进行一步一步变化：

通过逐步的化简操作，最后的等式结果时间复杂度变成了$O(kn)$。在tensorflow计算中，用矩阵计算形式如下：
$$\frac{1}{2}\sum _{f=1}^k((\sum _{i=1}^n{v}_{i,f}^2{x}_i^2)$$
$$=tf.reduce\_sum((\frac{1}{2}((XV{)}^2-X^2{V}^2)),axis=1)$$
其中$X\in R^{b\times n}$代表的是输入batch size为b，特征个数为n的样本, $V\in R^{n\times k}$隐向量矩阵。

2.6 模型参数梯度计算

FM模型参数，$w_0,w和V$可以通过梯度下降算法学习，从上述的$\widehat{y(x)}$计算公式可以得出梯度计算公式如下：
$$\frac{\partial }{\partial \theta }\hat{y}(x)=\{\begin{array}{l}1if\theta is{w}_0\\ \\ x_{i}if\theta is{w}_i\\ \\ x_i{\sum }_{j=1}^n{v}_{j,f}{x}_j-v_{i,f}{x}_i^{2}if\theta is{v}_{i,f}\end{array}$$
其中${\sum }_{j=1}^n{v}_{j,f}{x}_j$相对于$i$是独立的，所以可以提前计算好。整体来说，每个梯度计算可以在一个常数量时间$O(1)$完成。

2.7 模型的应用

FM模型可以用在多种预测任务中，回归任务，分类任务，排序任务都可以。
$$应用=\{\begin{array}{l}回归(regression)：可以直接用来做回归任务，用最小化均方误差进行优化学习\\ \\ binary分类任务(binaryclassification):可以用hingeloss或者logitloss作为损失函数\\ \\ 排序任务(ranking):通过预测的分值\widehat{y(x)}进行排序，每次可以用pairwise分类loss，通过优化一个pair对(x^{(a)},x^{(b)})\in D进行学习\end{array}$$

3 FFM

Field-aware Factorization Machines for CTR Prediction

3.1 引入Field-aware

FFM相比FM基础上，引入了Field-aware，这是什么意思呢？一句话总结就是：受到PITF中个性化推荐启发，特征划分不同的域，所以相对FM中隐向量矩阵$V\in R^{n\times k}$，变为$V\in R^{n\times f\times k}$，其中$f$表示的是filed个数。在FFM中，每个特征在每个field上有对应不同的隐向量。

那具体不同filed下的特征交叉权重怎么计算呢？用论文中给的例子进行说明，如下图所示：

在FM中，特征两两交叉权重计算如下：
$${\varphi }_{FM}=V_{ESPN}.V_{Nike}+V_{ESPN}.V_{Male}+V_{Nike}.V_{Male}$$
在FM中，<ESPN, Nike>和<ESPN, Male>的两两特征的交叉权重学习，ESPN特征对应的隐向量都是相同的$V_{ESPN}$，而Nike属于Advertiser域，Male属于Gender域，不同的域之间的交叉按理是有差别的，为了体现这种差别，更加细粒度的计算这种差异，这也是在FFM中，引入Filed的概念，那我们来看下，在FFM中，计算形式如下：
$${\varphi }_{FFM}=V_{ESPN,A}.V_{Nike,P}+V_{ESPN,G}.V_{Male,P}+V_{Nike,G}.V_{Male,A}$$
而在FFM中，<ESPN, Nike>和<ESPN, Male>两两交叉特征中的ESPN是不同的隐向量。
说明如下：

• 第一：<ESPN, Nike>两个特征的交叉权重，是由A域下的ESPN隐向量$V_{ESPN,A}$（因为Nike属于A域）与P域下的Nike隐向量$V_{Nike,P}$（因为ESPN属于P域）做向量内积计算得来
• 第二：<ESPN, Male>是由G域下的ESPN隐向量$V_{ESPN,G}$（因为Male属于G域）与P域下的Nike隐向量$V_{Nike,P}$（因为ESPN属于P域）做向量内积得来

3.2 FM与FFM差异对比

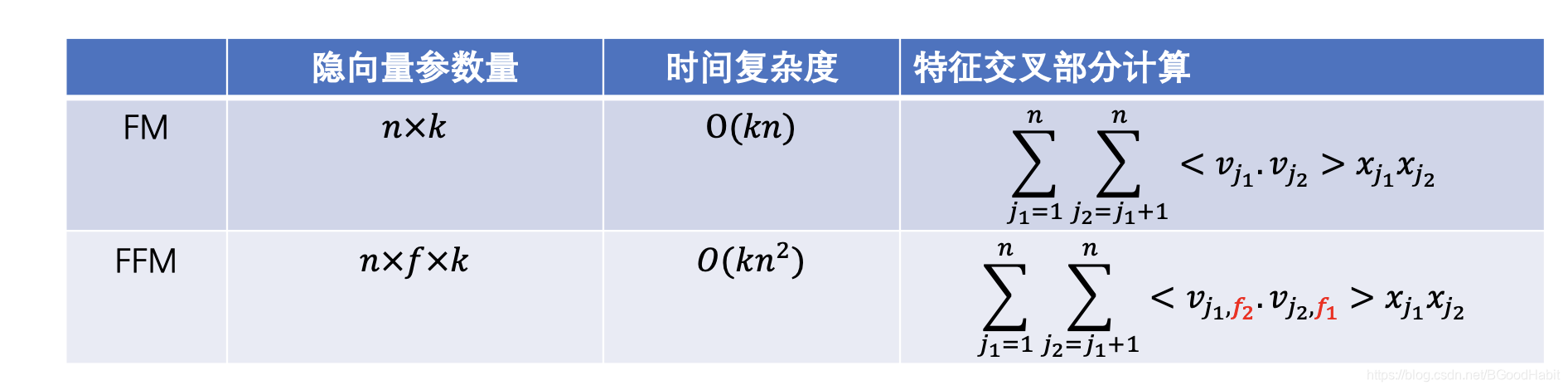

用一个图表汇总如下：

注意：FFM中特征交叉部分计算隐向量的$v$对应的索引，隐向量在filed索引取的是与该特征交叉的特征所在的filed域索引，如上图中标红的$f_2$表示的是$x_{j_2}$特征对应的filed，而$f_1$代表的是特征$x_{j_1}$对应的filed，容易搞混。

4 Wide & Deep

4.1 原理

wide & Deep Learning for Recommender Systems

• wide: 是一个线性模型，对输入的原始特征$x=[x_1,x_2,...,x_d]$以及经过转换后的特征$\varphi (x)$，进行加权求和：$y=w^T[x,\varphi (x)]+b$
• deep: 一个前向的神经网络模型，稀疏的类别特征，转成稠密的embedding向量，经过模型的非线性变换，学习高阶的语义特征: $a^{(l+1)}=f(W^{(l)}{a}^{(l})+b^{(l)}$，其中$l$是神经网络层数，$f$是激活函数，$a^{(l)},b^{(l)}和W^{(l)}$分别表示的是在第$l$层的激活函数输出值，偏置项和模型的参数

4.2 结构

我们来看下模型的整体结构，如下图所示：

其中左边是wide部分，最右边是deep部分，然后将两部分合并到一起，将最后的输出结果相加，再经过sigmoid后得到输出，公式表达如下：
$$y(x)=\sigma (w_{wide}^T[x,\varphi (x)]+w_{deep}^T{a}^{(l_f)}+b)$$
其中$\varphi (x)$表示的转换后的特征，最常见的一种就是cross-product 转换，定义形式如下：
$${\varphi }_k(x)=\prod _{i=1}^d{x}_i^{c_{ki}}{c}_{ki}\in 0,1$$
其中$c_{ki}$是一个布尔型变量，如果第$i$个特征属于第$k$个转换$\varphi k$，则为1，否则为0。

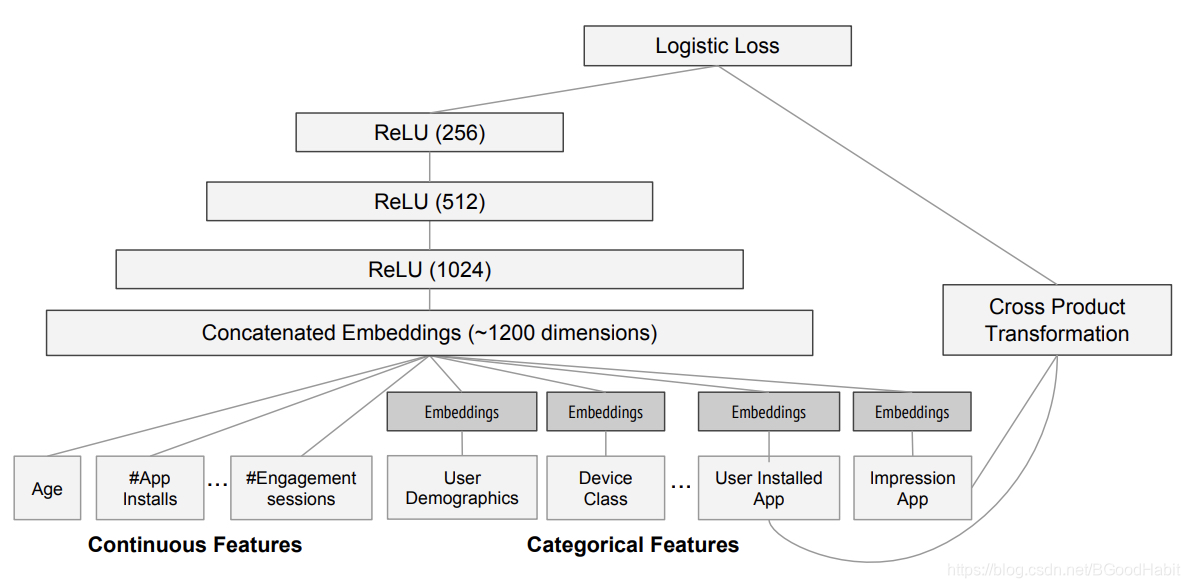

论文中给出的apps推荐应用中模型设计结构如下：

• wide部分：是用户安装过的apps与曝光的apps做cross-product转换
• deep部分：每个类属特征经过embddings层转换成32维度的特征，然后全部concat到一起，包括连续的统计特征，得到一个1200维度的向量，再经过3层的一个ReLu层，最后得到logistic输出。

5 DeepFM

5.1 原理

DeepFM: A Factorization-Machine based Neural Network for CTR Prediction
DeepFM是一个端到端的学习模型，相比Wide & Deep，不需要做特征工程（如cross-product等），DeepFM将FM的隐向量$V$同时作为Deep的词向量参数，两者共享，让模型自动去学习低阶与高阶的特征交互。

5.2 结构

模型结构如下图所示：

其中wide 和deep部分共享相同的原始输入特征，原始特征输入是$m$个filed：$x=[x_{file{d}_1},x_{file{d}_2},...,x_{file{d}_m}]$，每个$x_{file{d}_i}$是一个向量表示，包括了categorical fields (比如性别，位置等）以及continuous fields (比如年龄等），每个categorical field是一个one-hot编码的向量，而每个continuous field的可以用自己本身的值代表，或者离散化后编码成one-hot向量。其中的Dense向量层与FM的隐向量$V$共享，所以向量的维度等于$V$中隐向量的$k$值，是一个端到端，模型同时学习低阶和高阶特征交互的模型，相比 google的Deep & Wide少了特征工程，同时模型在性能和效果上都有提升。

5.2.1 FM

再来回顾下，特征的二阶交叉学习，若直接学习两个特征的交叉权重，只有在两个特征都同时存在的情况下，才可以学习，但在特征很稀疏的情况下，特征交叉乘积大部分为0。所以FM通过引入隐向量矩阵$V$，将特征$x_i$的隐向量$v_i$与特征$x_j$的隐向量$v_j$做内积来学习特征$x_i$与特征$x_j$交叉的权重$w_{ij}$，不管特征$x_i$和$x_j$是否同时存在，都可以有效的训练模型。

FM部分：

• 假设field=20， 每个field有50个取值，隐向量大小$k=100$
• 则隐向量矩阵$V\in R^{1000\times 100}$, 因为$20\times 50=1000$，所以$V$中的行大小为1000，而输入的$X\in R^{256\times 1000}$，其中256表示的是一个batch size，1000对应one-hot编码
• FM计算，其中交叉的$w_{ij}$权重是$V$中第i行向量与第j行向量做内积得来，O(nk)的复杂度，交叉部分计算公式为：$1/2\times ((XV{)}^2-X^2{V}^2)$，再与一阶特征加权和相加，得到FM部分的输出：$y_{FM}$

5.2.2 Deep

在Deep部分，与上述介绍的Deep & Wide的最大区别就是Deep部分的词向量权重参数是FM部分的隐向量矩阵$V$。那么我们来看下，在Deep部分具体计算流程：

• 输入：$feature\_inds\in R^{256\times 20}$, 其中256是batch，20是field总数量，其中每个field是跨越50个值的。
• 通过输入的index，经过embedding向量层后，其中embeedding的参数权重是FM中的$V\in R^{1000\times 100}$，得到向量输出$e\in R^{256\times 20\times 100}$，若是直接将每个filed的特征concat，则 $e\in R^{256\times 2000}$，再输入到Deep三层全连接层DNN中，得到Deep的输出$y_{deep}$

5.2.3 DeepFM

最后将两者的输出相加，经过一个sigmoid函数，就可以得到模型的预测分值
$$y_{out}=\sigma (y_{FM}+y_{deep})$$

6 DSSM (Deep Structured Semantic Models)

6.1 原理

Learning Deep Structured Semantic Models for Web Search using Clickthrough Data
将输入的原始的高维的one-hot的term向量，通过DNN模型学习，映射到低维的语义向量；通过计算query与doc的向量cos值，进而来衡量query与doc的相似性。

6.2 word hashing

目的：降低输入维度，由于bag-of-words 词表大小将会比较庞大，论文中给出有500k的一个数量级，所以为了降低复杂度，用n-gram进行字母粒度的切分，词的大小可以降低30k的一个量级。
问题: 有可能不同的词，会有相同的n-gram模式，导致冲突问题。
（发这篇paper可能那时候word2vec还没广泛应用，词向量直接解决上述问题）

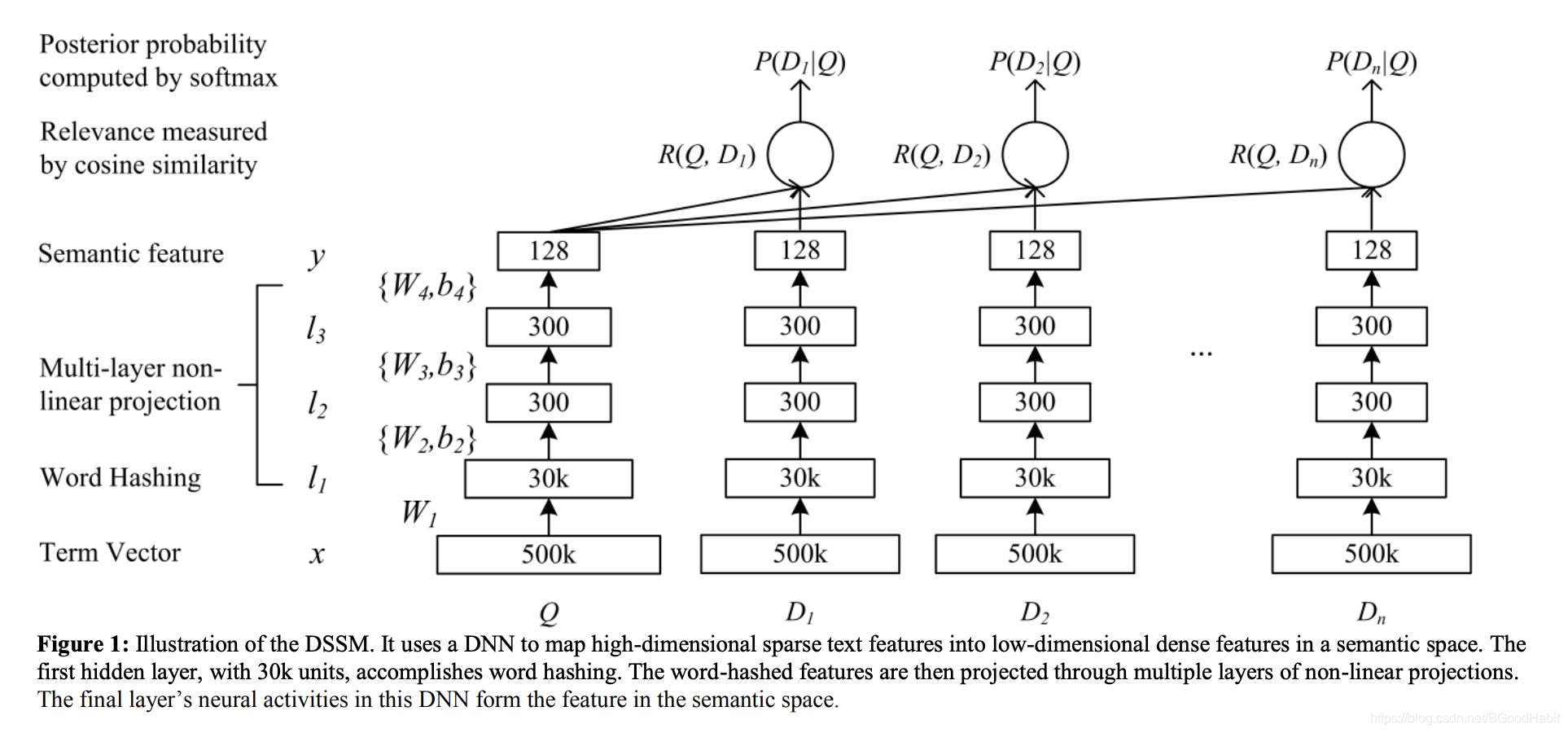

6.3 模型结构

模型的结构是一个DNN结构，query和doc分别经过模型得到语义向量表征$y_q和y_d$，两者的语义相关分值通过衡量两个向量的cos值：
$$R(q,d)=cosine(y_q,y_d)=\frac{y_q^T{y}_d}{\left|\begin{array}{c}{y}_q\end{array}\right|\left|\begin{array}{c}{y}_d\end{array}\right|}$$
模型训练：输入的是一个list序列，其中包含了一个query，与点击的doc和未点击的doc构成的序列$(Q,D)$，其中$D$包含了点击的doc和未点击的doc，论文里介绍的是一个点击的doc和4个为点击的doc组成的$(Q,D^{+},D_1^{-},D_2^{-},D_3^{-},D_4^{-})$，query与每个doc计算cos相似分值，然后用softmax函数计算概率分布：
$$P(D|Q)=\frac{exp(\gamma R(Q,D))}{{\sum }_{D^t\in D}exp(\gamma R(Q,D^t))}$$
模型可以通过基于梯度的数值优化算法求解。
