三菱FX3U系列指令入门—传送指令

目录

1、简介：

2、数据类型：

A、16位数据：

B、32位数据：

C、浮点数数据：

3、实战：

A、对组合位元件应用

B、对定时器的应用

4、总结：

---

1、简介：

        一种数据传送指令，用于将源地址指定的数据传送到目标地址中，当应用在组合位元件时，MOV指令还可以对位元件进行置位和复位的操作，MOV指令也可以执行清零的功能，但需要注意，对定时器或计数器清零时，只能清除当前值，不能使其触点复位。

2、数据类型：

A、16位数据：

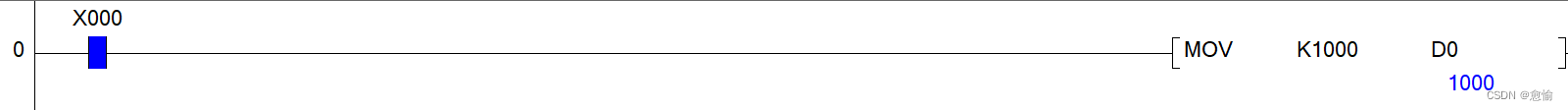

       传输数据类型是16位数据时使用MOV。16位数据大小范围(-32768~32767)

B、32位数据：

传输数据类型是32位数据时使用DMOV。32位数据大小范围(-2147483648~2147483647)

C、浮点数数据：

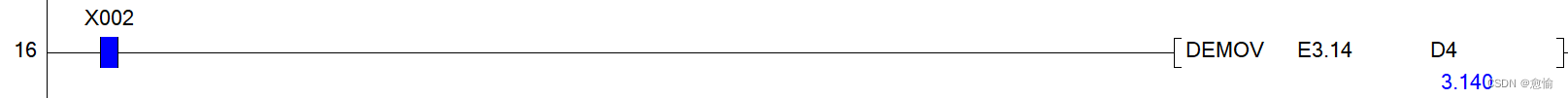

传输数据类型是浮点数据时使用DEMOV。

       当使用32位数据时，这个时候的D2与D3绑定成一块共同构成一个32位的数据寄存器。但是在编程时，只需要对D2进行操作，我们看到的也是只有D2数据寄存器；所以在后续编程中禁止对D3进行另外的操作。

3、实战：

A、对组合位元件应用

置位：什么是组合位？三菱FX3U—组合位

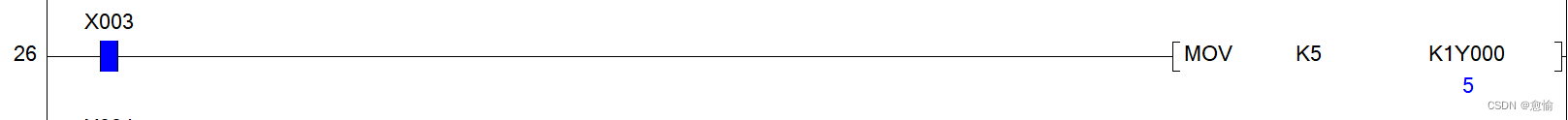

组合位是每四个位为一组，操作对象是一个位。Y0是由8个位组成，即Y0.0~Y0.7。文中K1Y0指从Y0.0开始算4个位，即Y0.0~Y0.3四个位。那么将5传送给K1Y0，5的二进制是0101，所以就是将0101传送给Y0.0~Y0.3，即图中数据显示的结果。

复位：

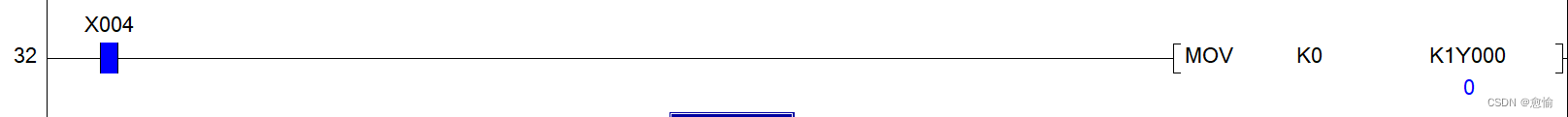

复位是和置位同样的道理，0的二进制数是0000，所以将000传输给Y0.0~Y0.3实现复位。

B、对定时器的应用

当T0计数到50后，进行MOV指令的操作，只会清零，不会复位触点

4、总结：

A、K 代表十进制数；H 代表十六进制数；E 代表浮点数。

B、对数据寄存器的使用尽量是偶数操作，例如0、2、4、6等，这样可以有效的避免对绑定数据寄存器的重复调用。

C、传送指令共三种MOV、DMOV、DEMOV。
