永磁同步电机直接公式法计算及实现方法分析与仿真

永磁同步电机直接公式法计算，它是将MTPA和弱磁结合起来应用，弱磁方法选择的是公式法（直接计算法）。
包括直接法弱磁控制基本原理、实现方法及仿真。

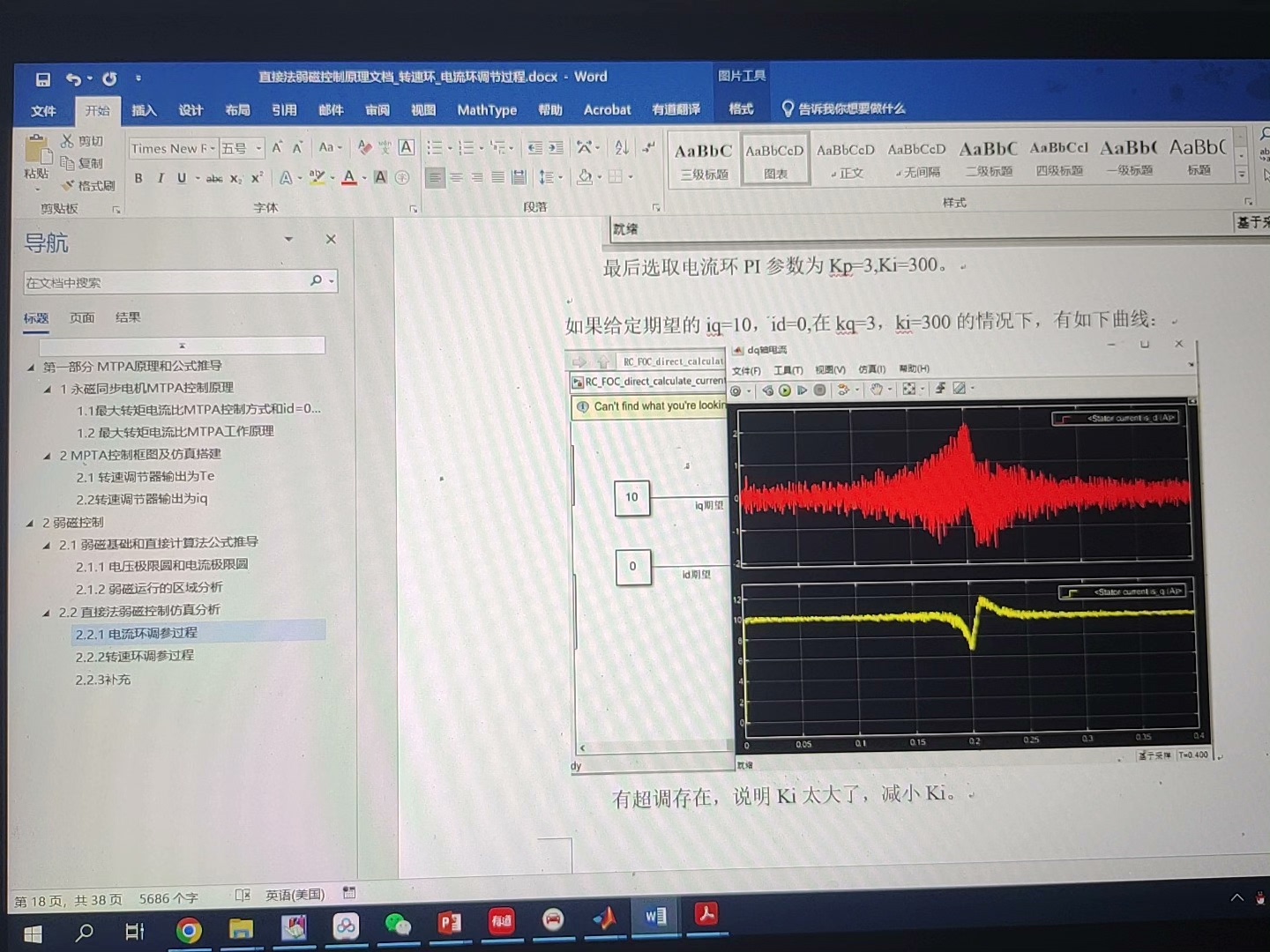

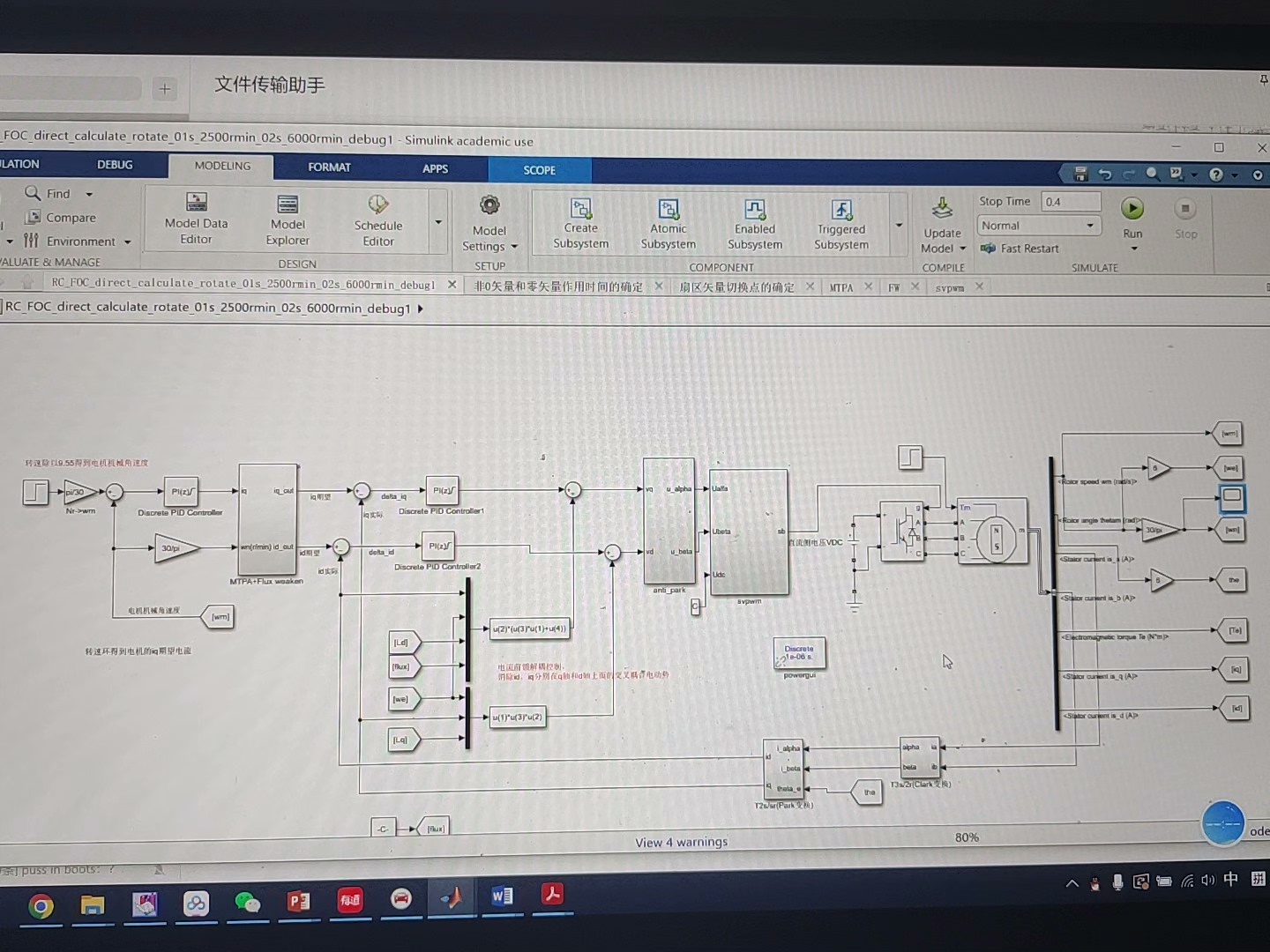

最最重要的提供从内环到外环电流环的仿真步骤，各个参数的变化对仿真结果的影响分析，电流环，转速环大概有个几十页的仿真步骤，呕心沥血所写。
并有自己的补充内容，注意事项，不同于大部分人只会直接给你一个模型，你自己买到都不知道怎么调节。
实现方法：控制方式的选择通过判断端电压值是否达到限幅值作为切换点。
当电压值小于等于限定值时，采用单位电流最大转矩控制，而当电机电压大于限定值时，采用恒功率弱磁控制。
电机参数：选取MATLAB2021a，Ld=0.000186,Lq=0.00035,转子磁链0.0091Wb，定子电阻0.056Ω。
控制效果：

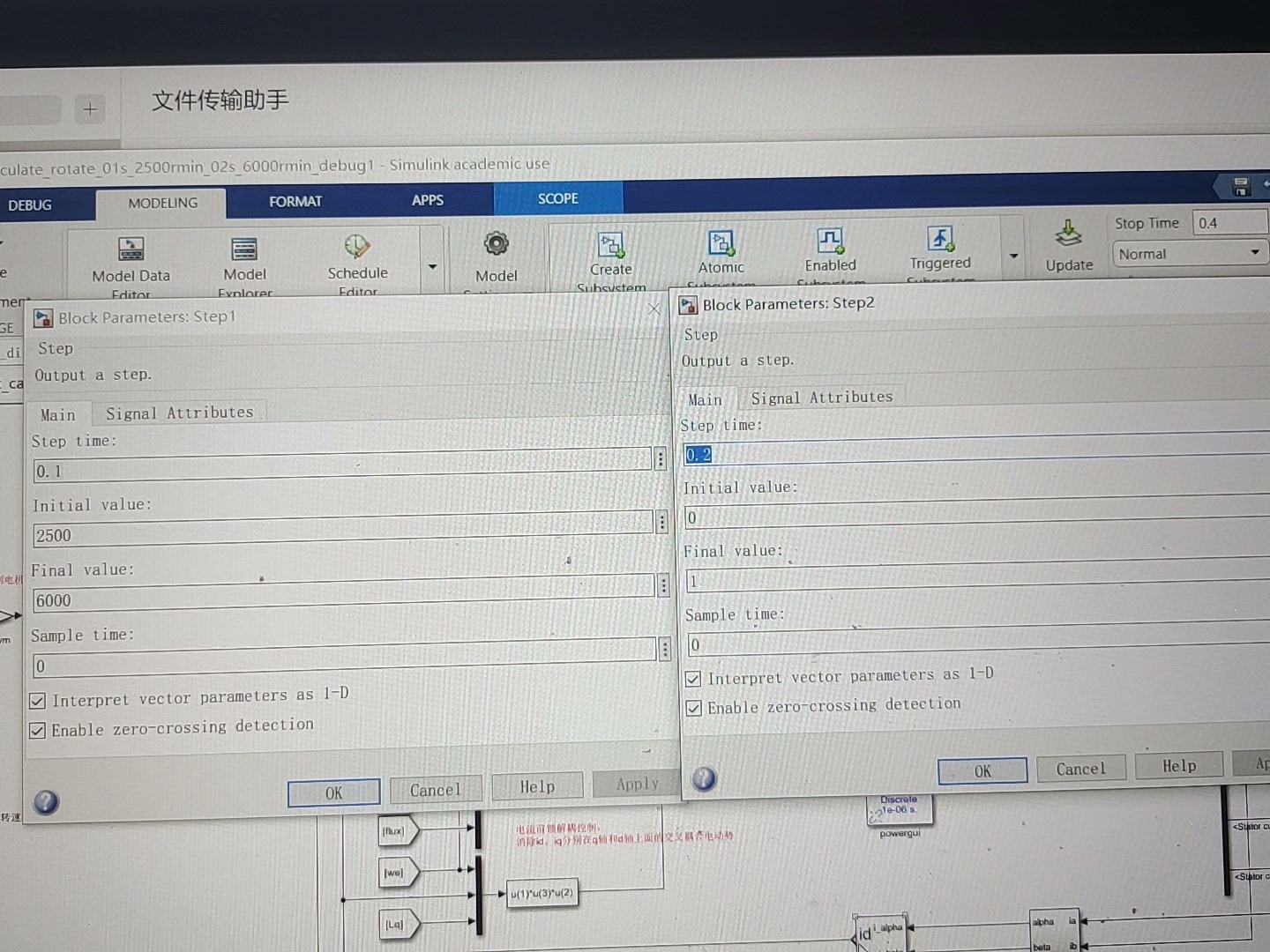

（1）期望转速和电机负载设置如下：电机期望转速是初始时电机转速为2500，0.1s阶跃6000r/min。
电机负载转矩是初始时负载转矩为0，0.2s时有一个阶跃转矩1N.m。

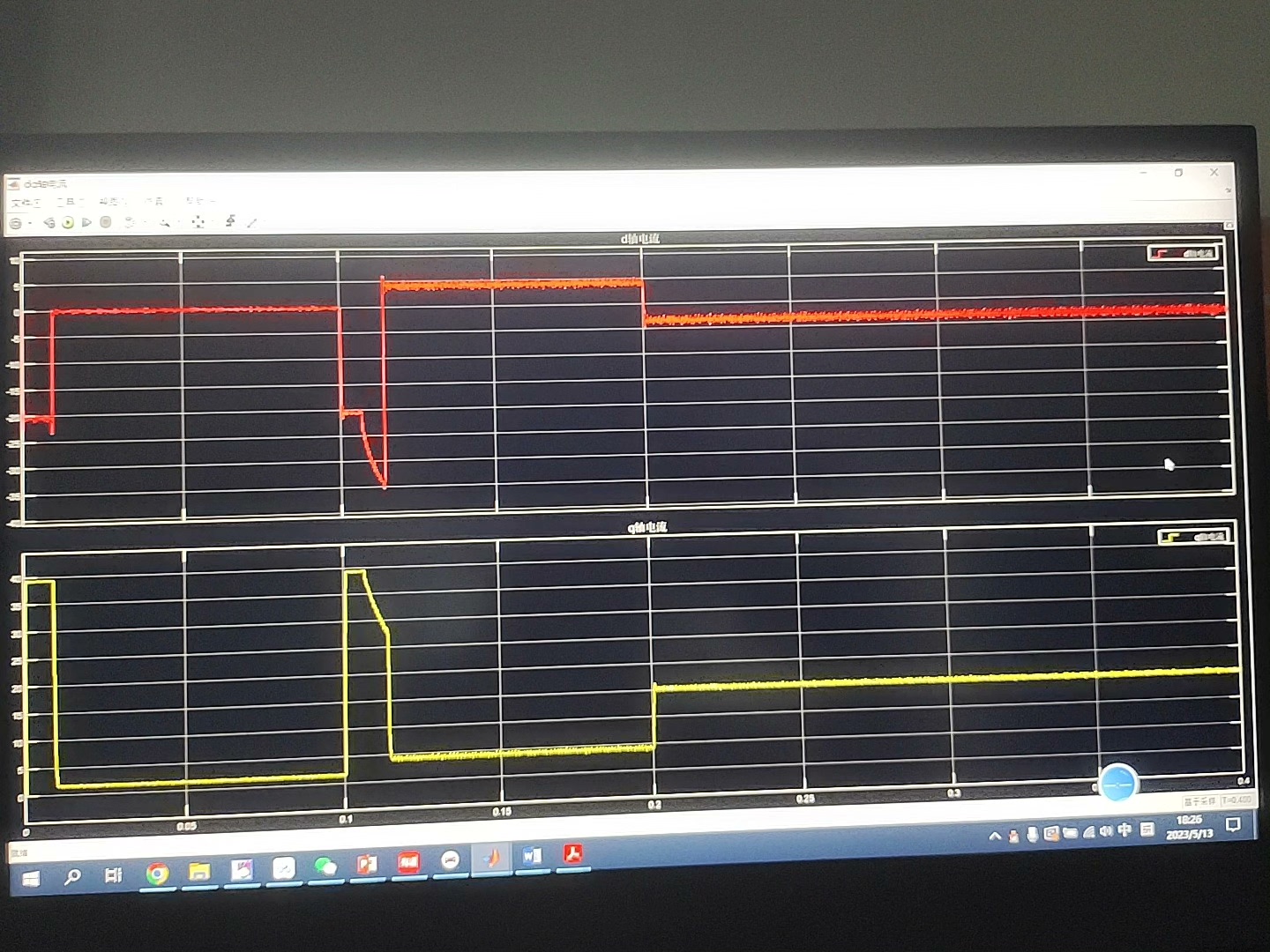

（2）电机的d、q轴电流响应稳定，效果较好，见下面各仿真框图。

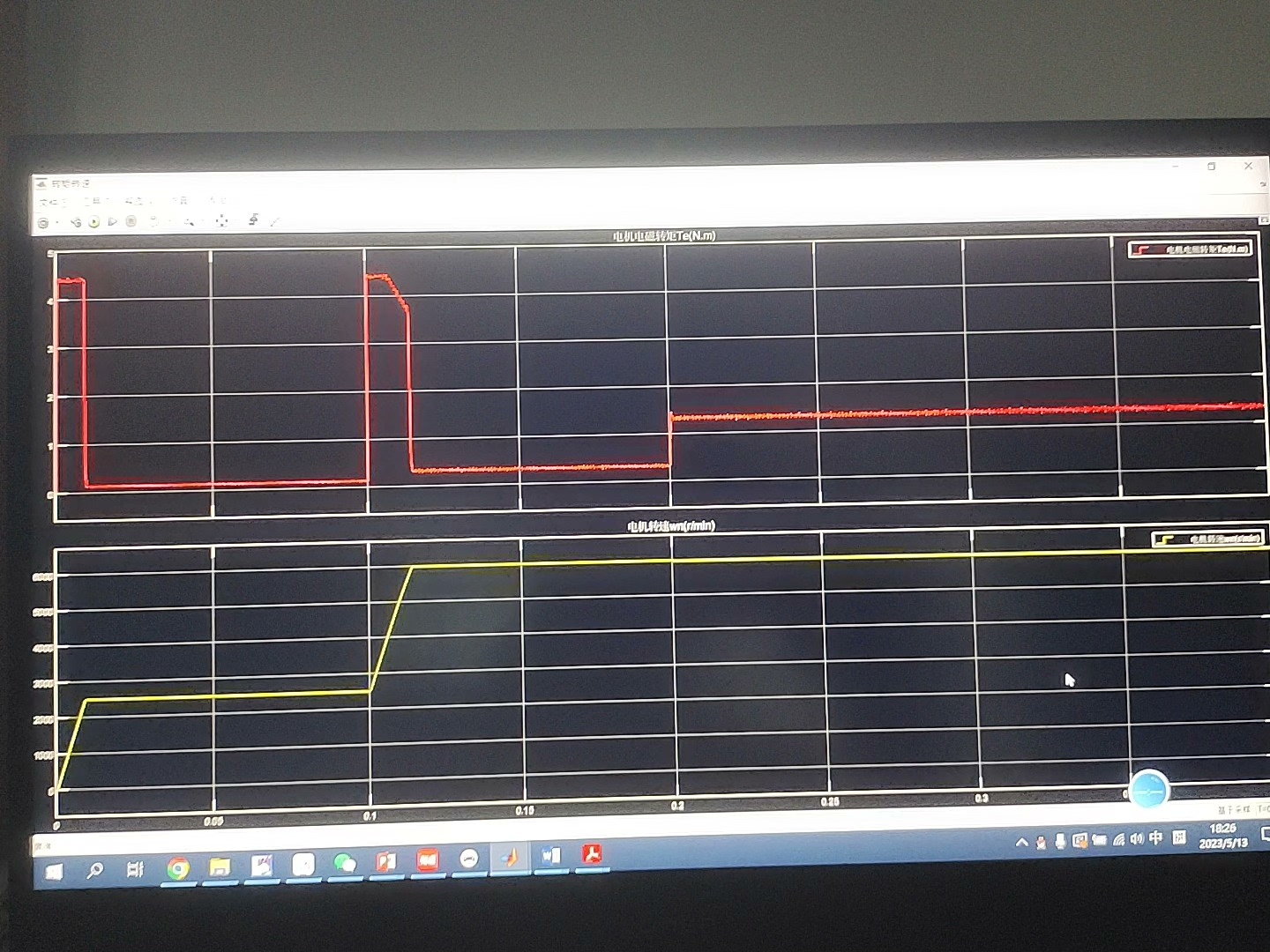

（3）电机的电磁转矩和转速响应速度较好，稳定，效果见下面各仿真框图。

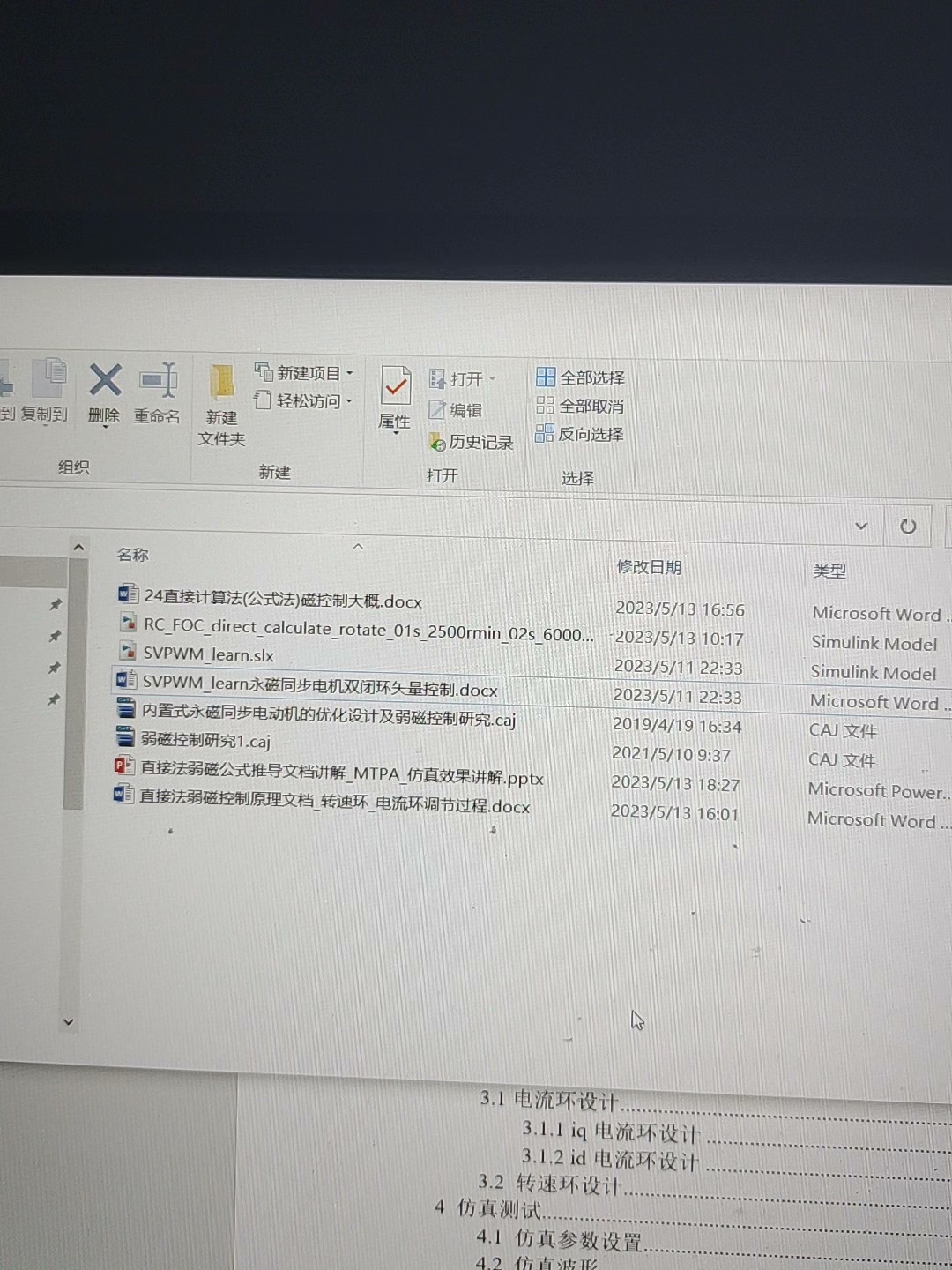

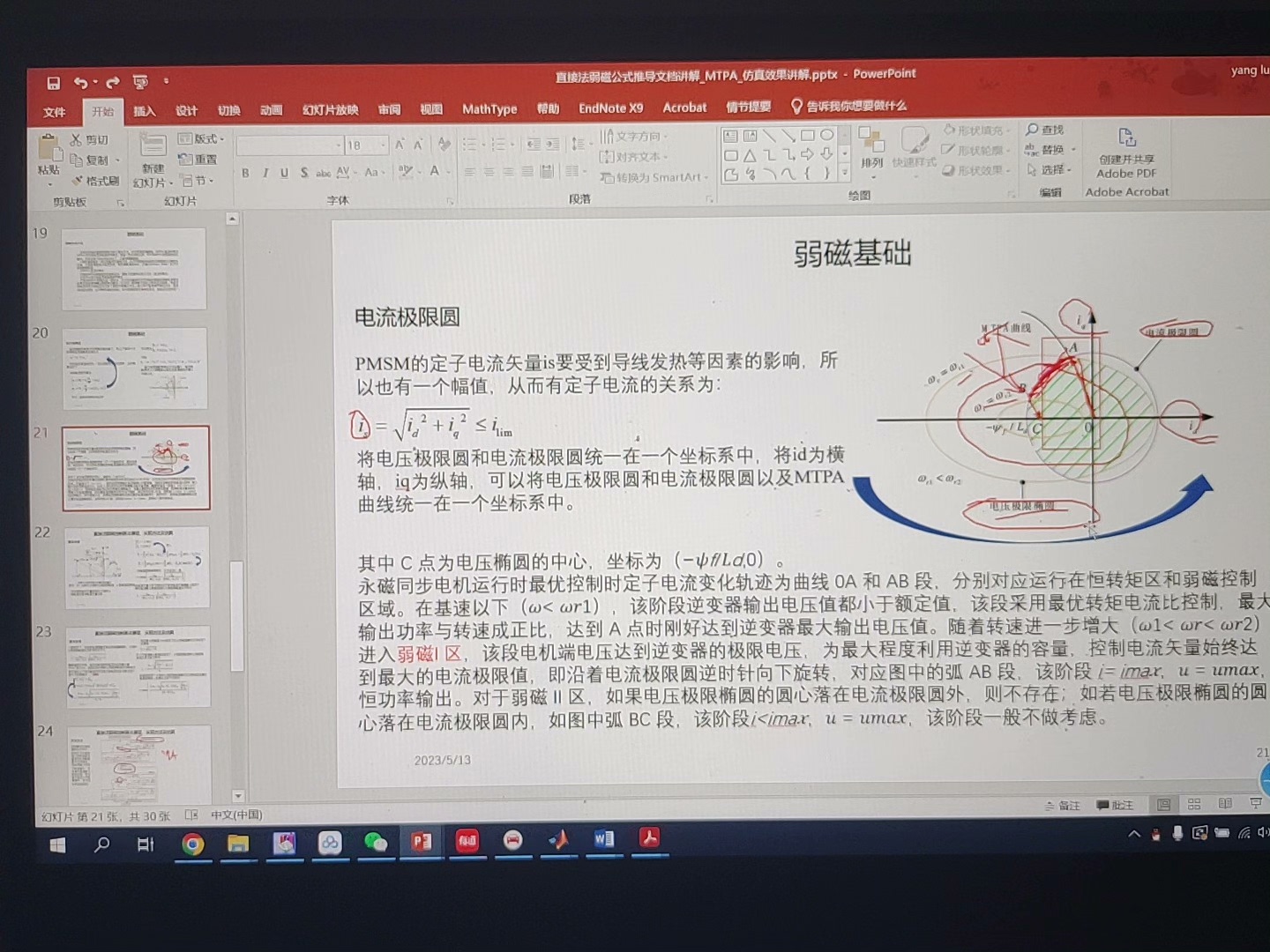

提供PPT讲解和word文档进行讲解，包括直接计算法（公式法）弱磁的基本思想，控制框图及原理，仿真结果及分析。
并且PPT提供MTPA的计算推导步骤，利用拉格朗日乘子法。

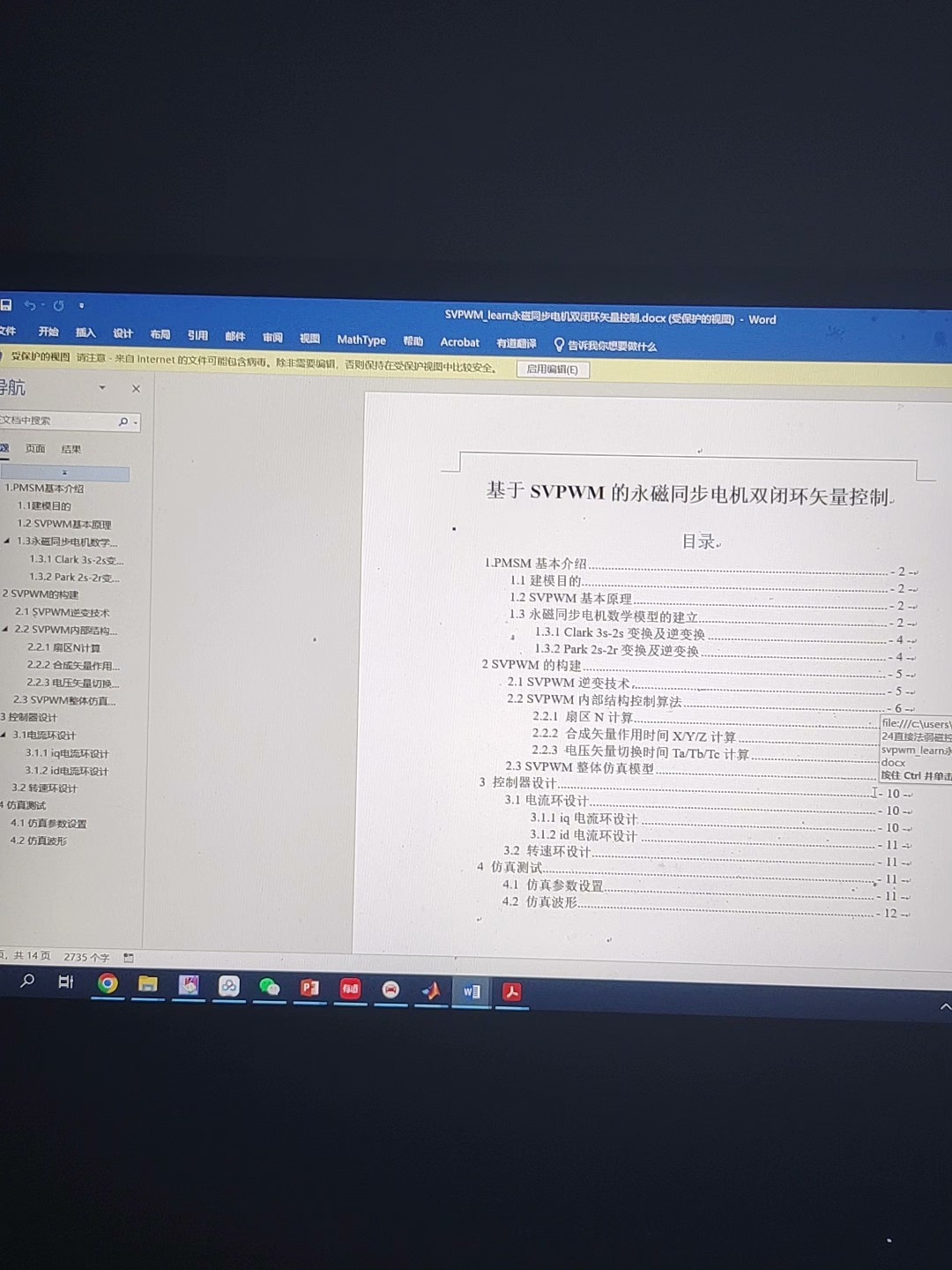

并赠送永磁同步电机双闭环控制SVPWM文档和模型，帮助理解电机控制，见附图。
Matlab/Simulink版本:2021a
提供参考文献资料

ID:9249718556254421

倒着走的三三

永磁同步电机直接公式法计算，是将MTPA和弱磁控制相结合的一种应用方法。弱磁方法选择的是公式法，也被称为直接计算法。本文将介绍直接法弱磁控制的基本原理、实现方法及仿真结果。

在永磁同步电机控制中，弱磁控制是一种常用的控制策略。它可以在满足电机输出功率要求的同时，将电机的工作状态维持在弱磁区，从而降低电机的铁损和铜损，提高电机的效率。弱磁控制的基本原理是通过调节电机的定子电流和转子磁链，使电机在弱磁区内工作。

实现直接法弱磁控制的方法有多种，其中一种常用的方法是通过直接计算法。直接计算法是一种简单且高效的计算方法，可以直接根据电机的参数和控制要求计算出电机的控制参数。这种方法不需要进行复杂的建模和仿真，只需要根据公式进行计算即可。

为了实现直接法弱磁控制，需要控制电机的内环和外环电流。内环电流控制是通过调节电机的定子电流来控制电机的转矩，从而实现最大转矩点控制（MTPA）。而外环电流控制则是通过调节电机的转速来控制电机的负载，从而实现弱磁控制。

在仿真过程中，我们可以通过调节各个参数的值来观察其对仿真结果的影响。例如，可以通过改变内环电流和外环电流的控制参数，来分析其对电机响应速度和稳定性的影响。同时，还可以设置电机的期望转速和负载转矩，观察电机的转速和转矩响应情况。

在实际应用中，控制方式的选择可以通过判断端电压值是否达到限幅值来进行切换。当电压值小于等于限定值时，采用单位电流最大转矩控制；而当电机电压大于限定值时，采用恒功率弱磁控制。这种控制方式既能满足电机的输出功率要求，又能保持电机在弱磁区内工作，从而提高电机的效率。

在本文中，我们选取了MATLAB2021a作为仿真工具，电机的参数包括定子电感Ld、Lq、转子磁链和定子电阻等。通过对这些参数的设定，可以进行仿真实验，并观察仿真结果的效果。

控制效果方面，我们设定了电机的期望转速和负载转矩，并观察了电机的d轴和q轴电流响应情况，以及电磁转矩和转速响应速度。通过分析仿真结果，可以得出结论：内环电流和外环电流响应稳定，效果较好。

此外，在本文中还提供了PPT讲解和word文档进行讲解。PPT中包括了直接计算法（公式法）弱磁控制的基本思想、控制框图及原理，以及仿真结果的分析。同时，在PPT中还提供了MTPA的计算推导步骤，利用了拉格朗日乘子法。

最后，本文还赠送了永磁同步电机双闭环控制SVPWM文档和模型，以帮助读者更好地理解电机控制。这些文档和模型可以作为参考资料，供读者进一步学习和研究。

总之，本文围绕永磁同步电机直接公式法计算展开，介绍了直接法弱磁控制的基本原理、实现方法及仿真结果。通过详细的分析和实验，展示了该方法在永磁同步电机控制中的应用和优势。希望本文能够对读者在研究和应用中有所帮助。

注意：本文仅为技术分析文章，不涉及价格、退货、售后等关键字内容。文中没有参考文献和示例代码，仅提供了相关的仿真结果和控制思路。
