第四章 Windows常用软件安装和使用

为了方便用户学习和开发，迅为电子给用户提供了一套完整的开发环境搭建方法。其中， 包括超级终端、虚拟机、Ubuntu、Vim 编辑器、Source Insight 以及 Android ADB 等。

如果用户以前没有接触过嵌入式 Linux 开发，最好使用迅为电子提供的整套软件和方法， 这些软件都可以在网盘或者光盘中找到。

4.1 安装USB转串口PL2303驱动

USB 转串口’，也叫‘U 转串’，可以把没有串口的电脑虚拟一个串口出来，这样就让电脑具备了串口的功能，从而可以使得开发板和 PC 之间通过串口通讯了。

如果用户将开发板的串口 COM3 和 PC 机的串口直接相接，那么只需要装超级终端软件，不需要安装 USB 转串口驱动。

如果用户使用的是笔记本电脑，或者是没有串口的 PC 机，那么就需要使用 USB 转串口线来连接开发板和 PC 了，需要安装 USB 转串口驱动。

在网盘中，用户可以下载 USB 转串口驱动的压缩包"迅为 win7_usb 转串口驱动.zip "或者“迅为 win8_usb 转串口驱动”（针对讯为电子的 USB 转串口线驱动），该驱动是 PL2303 的驱动，在 Win7-64 位操作系统下测试无误。驱动软件在“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\01-USB 转串口（PL2302 驱动）”目录下。

下面详细的讲解一下，在 PC 机上，USB 转串口驱动的安装（以win7为例）。

1）解压“迅为 win7_usb 转串口驱动.zip”压缩包得到文件“PL2303_Prolific_xunwei.exe”，如下图，然后双击文“PL2303_Prolific_xunwei.exe”， 开始安装 USB 转串口驱动。

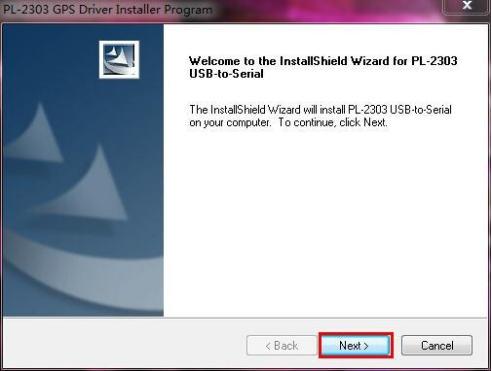

2）如下图，单击“Next”，继续安装。

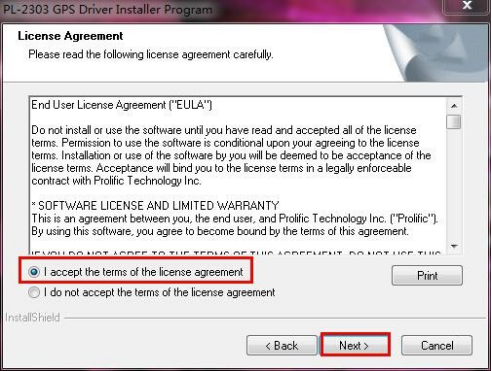

3）如下图，选择接受安装协议，然后单击“Next”，继续安装。

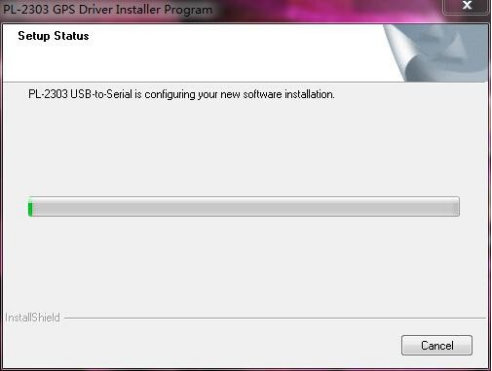

4）如下图，USB 转串口的驱动在安装中。

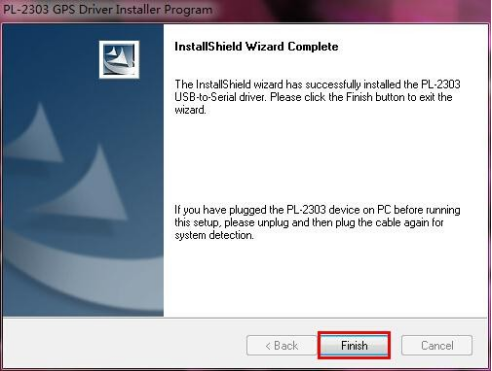

5）如下图，提示驱动的安装已经完成，单击“Finish”，结束‘USB 转串口’驱动安装。



然后检查一下‘USB 转串口’的驱动安装是否正确。

以笔者的机器为例，下面的截图可能和用户的界面稍微有点不同。

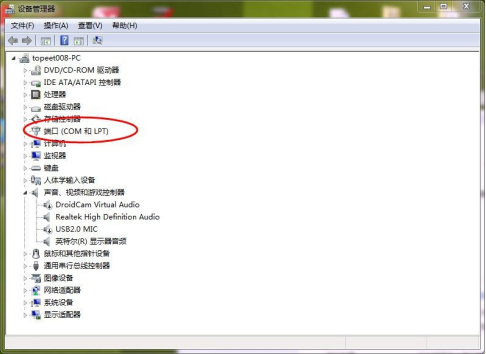

6）用户先不要把‘USB 转串口线’和 PC 机相连，直接进入 Win7-64 位操作系统的设备管理器，如下图，打开“端口”。

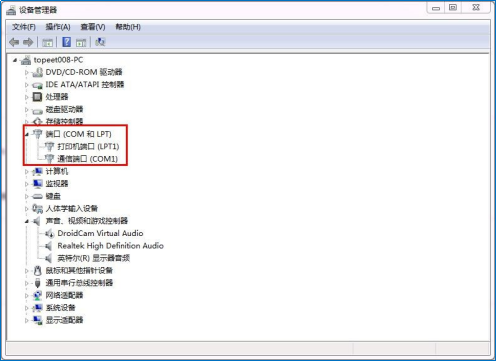

如下图，红色矩形框中显示机器只有一个串口 COM1,作者的机器自带串口，所以有COM1。

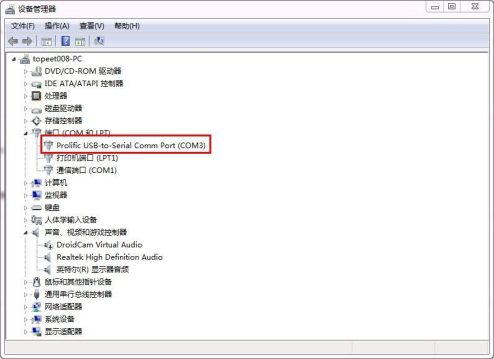

7）然后将‘USB 转串口线’连接电脑的 USB 接口。设备管理器显示如下图所示，将下图和上图对比，可以发现下图中多出了红色矩形框中的内容，其中 COM3 编号就是接到电脑USB 后，系统给你分配的串口编号。（这里需要提醒一下，用户插入的 USB 接口不一样，显示的端口号也会不一样，大家只需要关注‘USB 转串口’插入后，增加的那一个串口号，这个增加的串口号需要大家记住，在超级终端的设置中会用到。）



到这里，USB 转串口线的驱动就安装完成了。

4.2 安装超级终端

超级终端，也叫串口软件或者串口助手。

这里简单介绍一下什么是超级终端：

终端，即计算机显示终端，是计算机系统的输入、输出设备。计算机显示终端伴随主机时代的集中处理模式而产生，并随着计算技术的发展而不断发展。迄今为止，计算技术经历了主机时代、PC 时代和网络计算时代这三个发展时期，终端与计算技术发展的三个阶段相适应， 应用也经历了字符哑终端、图形终端和网络终端这三个形态。

超级终端是一个通用的串行交互软件，很多嵌入式应用的系统有与之交换的相应程序，通过这些程序，可以通过超级终端与嵌入式系统交互，使超级终端成为嵌入式系统的“显示器”。

超级终端的原理是将用户输入随时发向串口（采用 TCP 协议时是发往网口，这里只说串口的情况），但并不显示输入。它显示的是从串口接收到的字符。所以，嵌入式系统的相应程序应该完成的任务便是：

1、将自己的启动信息、过程信息主动发到运行有超级终端的主机；

2、将接收到的字符返回到主机，同时发送需要显示的字符（如命令的响应等）到主机； 注意以上所讲的串口也就是 RS-232 通讯串口，关于串口的具体介绍可以参考前面‘开发平台组装以及初体验’一章，总之，串口是嵌入式开发使用最多的接口。

简而言之，超级终端就是对接收到的串口数据的显示，同时把键盘输入数据转发到串口线路上从而发到对方设备的工具。

4.2.1 超级终端的安装

迅为提供的超级终端安装包为“hyperterminal- v2.4.8.zip”，该超级终端在 Win7-64 位操作系统测试可用。

用户可以在网盘目录“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\02-超级终端（串口调试助手）”下载该安装包。

下面详细讲解一下在 PC 机上超级终端的安装。

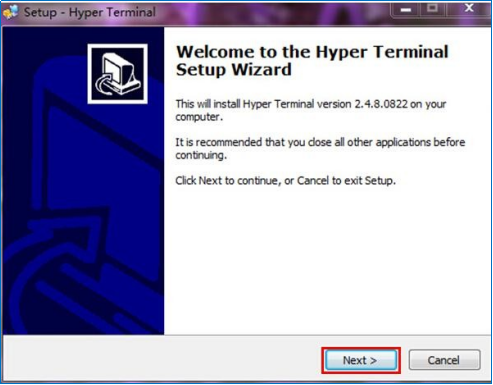

如下图所示，解压 “hyperterminal-v2.4.8.zip” 安装包后会生成软件“hyper_terminal_latest.exe”，然后双击软件“hyper_terminal_latest.exe”，开始安装



2）如下图所示，语言版本，选择“English”，在超级终端安装完毕后，菜单选项仍然是中文，这并不影响使用。另外，在所有嵌入式软件的安装过程中，在选择语言的时候尽量全部选择 English。单击“确定”，继续安装。



3）如下图，单击 Next，继续安装。

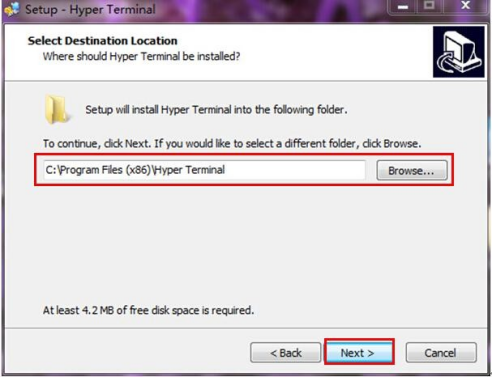

4）如下图，选择安装路径，可以选择默认，单击“Next”，继续安装。

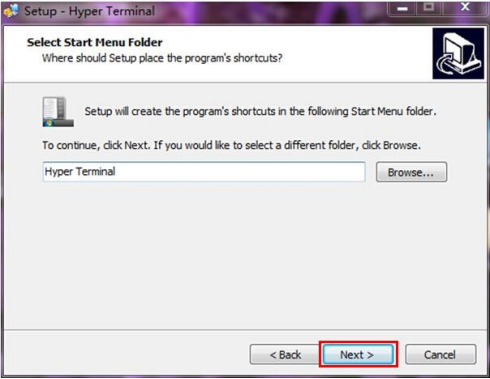

5）如下图，选择默认设置，然后单击“Next”，继续安装。

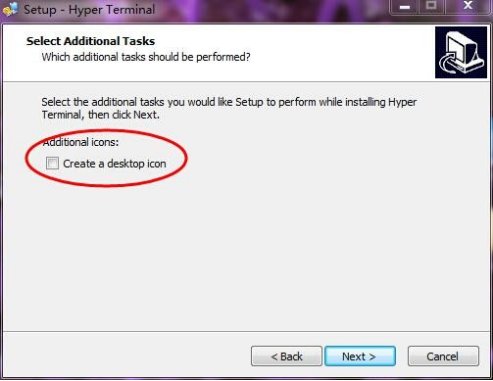

6）如下图，椭圆框中的选项，可选可不选，如果选择了，安装完毕之后，会在桌面创建快捷方式，单击“Next”，继续安装。



8）如下图，出现下图所示界面，表明安装完成。



4.2.2 超级终端的设置

超级终端和开发板连接前，需要进行设置。下面详细讲解一下在 PC 机上超级终端的设置。

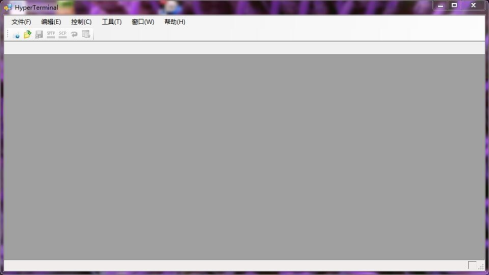

打开前一小节安装的软件“Hyper Terminal ”，如下图所示。

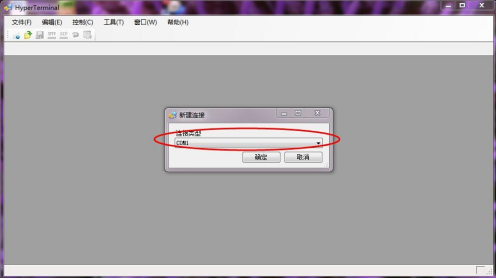

2）然后执行菜单命令“文件(F)”-->“新建连接(N)”，出现下图界面。这里需要注意的是，下面的 COM1，用户应该根据自己机器的实际情况选用串口号，如果不清楚可以参考3.1.1 小节。单击“确定”，继续设置。



3）出现下图所示的配置界面，参考下图进行设置。

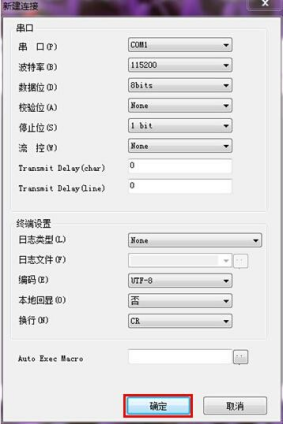

4）如下图，单击“确定”按钮，超级终端设置完成。



4.2.3 超级终端的系统配置

在 PC 机上，用户也需要针对操作系统进行设置。

下面以 Win7-64 位为例，讲解一下如何设置。

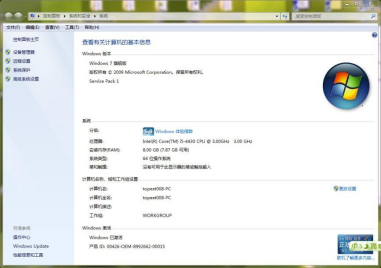

1）如下图，进入操作系统的“控制面板”-->“系统和安全”-->“系统”。



2）如下图，进入设备管理器，单击菜单“端口”。

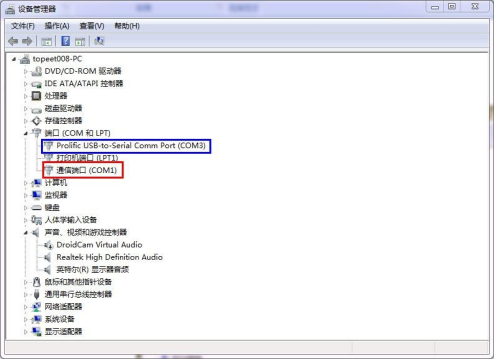

3）如下图，选择需要用到的串口。蓝色方框中，是‘USB 转串口’的端口；红色方框中，是 PC 机自带的串口。后面以电脑自带串口为例，进行讲解，USB 转串口的设置也是一样，单击红色方框“通信端口（COM1）”。

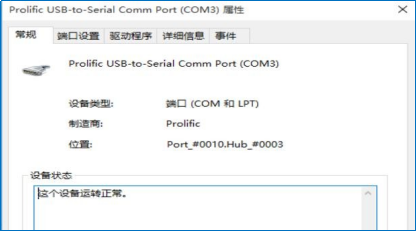

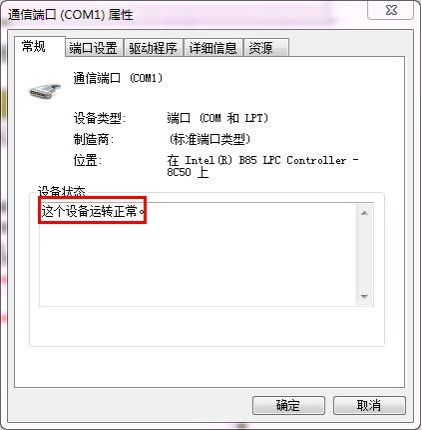

4）如下图，可以看到“这个设备运转正常”；然后单击菜单“端口设置”。

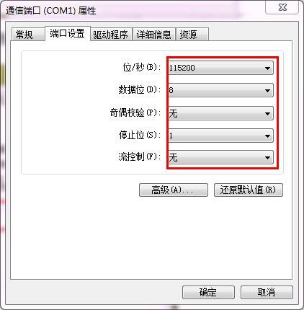

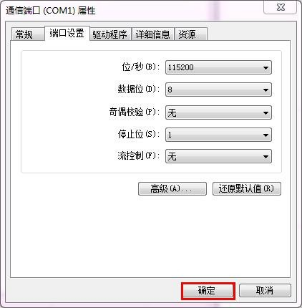

5）如下图，用户参考红色框中的参数进行设置。



6）设置完之后，如下图，单击“确定”，退出设置。这样超级终端的系统配置就完成了。



4.2.4 超级终端保存日志

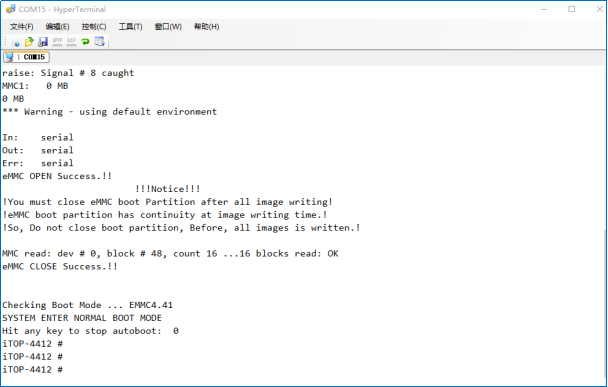

开发板启动的时候，超级终端打印的信息太快，无法进行细致分析，所以在这一小节里， 我将教给大家如何把启动信息保存成文本。保存为文本之后，系统的启动信息就会被全部保存下来了，将有助于我们分析。

下面详细讲解一下，在 PC 机上如何使用超级终端将系统的启动信息保存为文本。

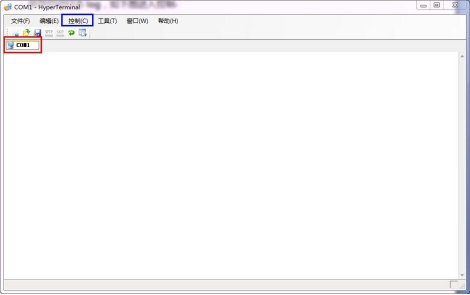

1）如下图，先设置要保存日志的端口，这里以 COM1 为例。执行菜单命令“控制”-->“日志设置（L）”。

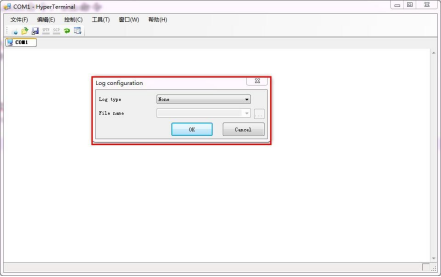

2）如下图，弹出“Log configuration”配置框。

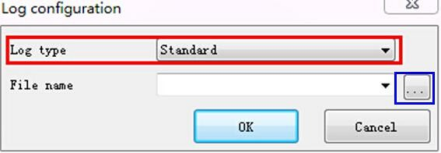

3）如下图，在下拉菜单“Log type”中选择“Standard”，单击蓝色框中路径选择按钮“…”。

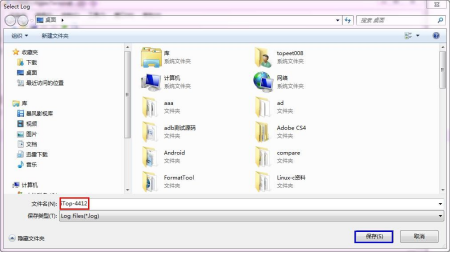

4）如下图，选择文本存储路径，路径可以随意选择，这里选择保存在桌面，文件命名为“iTop-4412”。单击“保存”，设置完成。

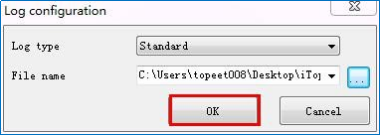

5）如下图，单击“OK”，设置完成。



6）设置完成以后，所有的启动信息和调试信息都可以保存在这个文本中。这样就可以通过分析文本中的信息去查找 BUG 或者调试程序。

4.3 安装ADB驱动

4.3.1 ADB驱动的安装

iTOP-4412 使用 fastboot 烧写镜像时需要使用 ADB 驱动， 本章介绍在 windows 系统下安装 ADB 的方法。

由于 Windows 的版本太多， 不可能提供全部的 adb 离线安装包， 部分用户使用迅为提供的离线安装包，可能不正常， 这个时候可以采用在线安装的方式。

推荐使用“驱动精灵” ， 使用驱动精灵安装的成功率非常高。 从网上下载“驱动精灵” 并安装到 PC 机。下面详细介绍在 windows 联网状态下安装， 可以参考迅为 bilibili 视频链接：

【北京迅为】ADB驱动安装问题和解决办法_哔哩哔哩_bilibili

安装步骤如下：

1）首先保证开发板能进入U-boot模式，



2）在U-boot命令行输入“fastboot”

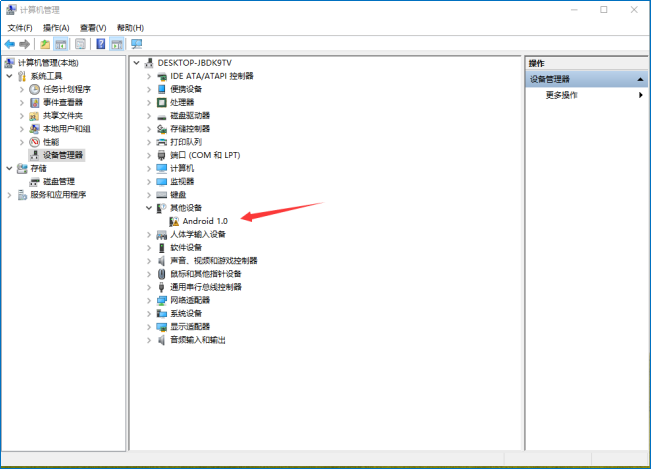

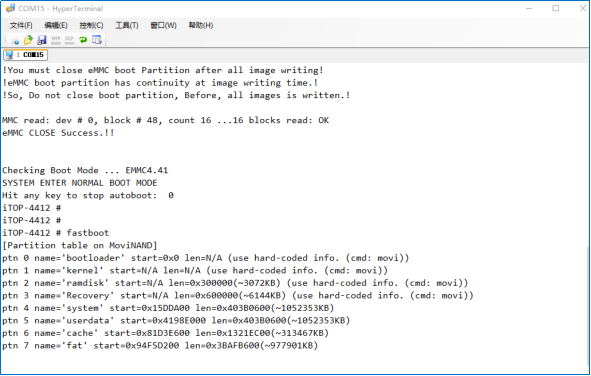

进入 windows 的设备管理器，如下图发现Android 1.0，没有发现 ADB 设备，可往下进行。

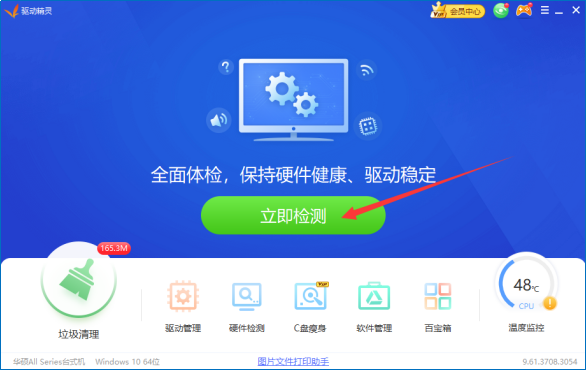

3）下载驱动精灵，进行硬件扫描

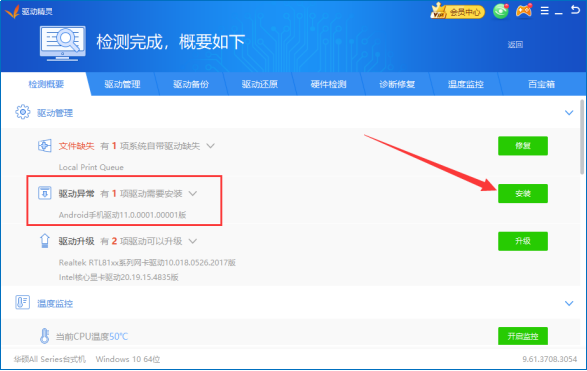

4）检测完成后可看到驱动异常提示， 点击安装。

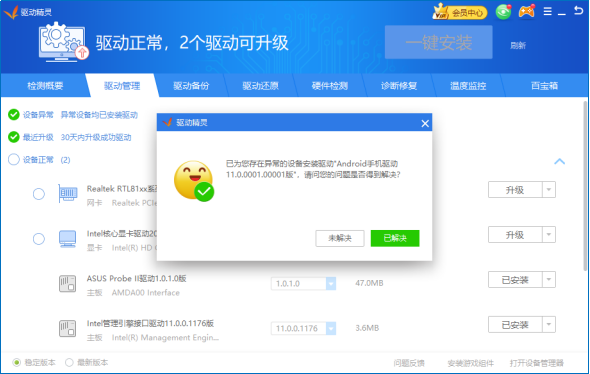

5）等待安装完成，成功后如下图：



打开设备管理器， 可发现 ADB 安装成功，



到此ADB安装成功。也可参考6.5，6.6，6.7相关章节离线安装ADB驱动。

4.3.2 ADB驱动安装常见问题

使用“离线安装”或者“在线安装”之后，ADB 驱动仍然有可能不正常。作者反复测试，发现 99%的情况都是 PC 上的软件“打架”，抢着和开发板连接。

这个时候用户需要有点耐心，使用百度，如下图所以。



目前测试发现的用户可能用到的关键词如下：

禁用 360 自动连接手机

禁用 qq 自动连接手机

禁用腾讯管家自动连接手机

禁用豌豆荚自动连接手机

禁用暴风影音自动连接手机

禁用驱动精灵自动连接手机

禁用金山毒霸自动连接手机

……

……

用户需要根据实际使用情况，检查哪些软件需要禁止自动连接手机，一般有 2 个软件自动连接就有很大的几率无法正常使用了。也就是说，如果有多个软件自动连接手机，就可能会导致无法正确安装 ADB 驱动。



4.3.3 ADB基础知识-cmd.exe

在第六章烧写镜像的时候，用户会用到 Windows 命令行。在烧写的时候，需要用到用户光盘文件夹“iTOP-4412精英版\20200624\iTOP-4412精英版光盘资料\02_编译器以及烧写工具\tools\USB_fastboot_tool”中的工具，拷贝“USB_fastboot_tool”文件夹到合适的目录（不要放到中文目录下）。

进入到“USB_fastboot_tool”→“platform-tools”，用户在打开“cmd.exe”程序后，这个就是 Windows 命令行。

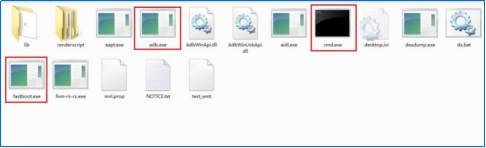

在这个文件夹中，里面有几个小程序需要给大家介绍一下。如下图，方框中的三个小程序“cmd.exe”“adb.exe”“fastboot.exe”。



光盘中的“cmd.exe”可以支持 Win7-64 操作系统，如果使用的是其他系统，请参考下面的方法来处理。

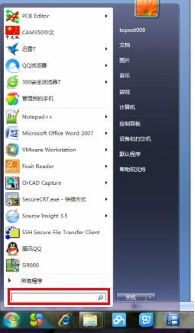

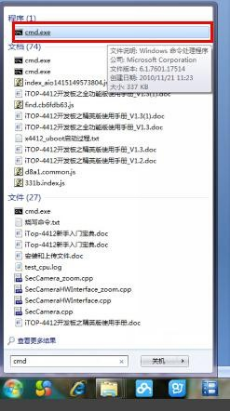

1）首先打开电脑桌面系统的“开始”菜单，出现如下图界面。在下图矩形框查找栏中输入“cmd”。



2）如下图，出现这个操作系统自带的“cmd.exe”小程序。

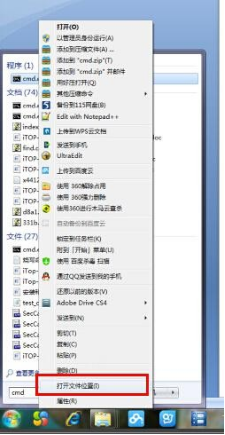

3）如下图，（不同的操作系统有点区别）右键单击该程序，找到选项“打开文件设置”。



4）如下图，可以找到用户自己操作系统的小程序“cmd.exe”。



5）然后我们将自己操作系统的“cmd.exe”程序拷贝到“USB_fastboot_tool”文件夹中，将“cmd.exe”覆盖，这样我们再次运行 cmd.exe 程序的时候就可以进入 Windows 命令行工作模式了。

4.3.4 ADB基础知识-fastboot.exe

在烧写系统的时候，我们常常会使用“fastboot”命令，这些 fastboot 命令即“fastboot.exe”小程序，都是三星在 Google 提供的 ADB 驱动以及“adb.exe”程序的基础上开发的。

当然，fastboot 命令只能用来和 exynos4412 的 uboot 模式进行交互，也就是前面烧写镜像中提到的那些命令。

当开发板启动安卓系统之后，就可以使用 ADB 命令来交互。

总之，ADB 所用的驱动和 fastboot 所用的驱动是一样的，因此在我们安装好 ADB 的驱动以后，自然也可以使用 fastboot 来烧写程序了。

4.3.5 ADB基础知识-adb.exe 程序

ADB 全称是 Android Debug Bridge，是 android sdk 里的一个工具。它可以用来安装/ 卸载安卓的应用，上传/下载文件等。当然，如果要用 ADB 命令和开发板交互，那么开发板一定要在文件系统模式，也就是开发板必须运行安卓操作系统，并且安卓文件系统已经完全启动。

在 ADB 驱动安装完成后，然后把电脑的 USB 接口和开发板的 OTG 接口相连，打开“cmd.exe”,就可以使用 ADB 功能。下面介绍常用的 ADB命令：

将光盘文件夹“USB_fastboot_tool”拷贝到电脑上。下图中文件夹是放到桌面上的，有一点需要注意，不要放到中文目录。

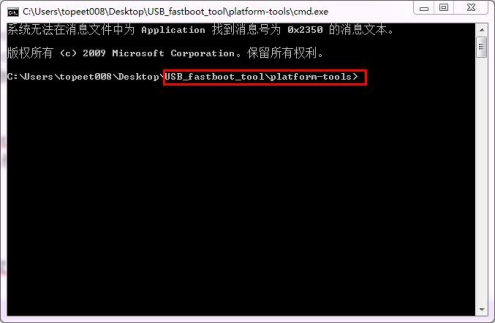

进入文件夹“……”-->“USB_fastboot_tool”-->“platform-tools”，单击“cmd.exe”打开 Windows 命令行,弹出如下界面。

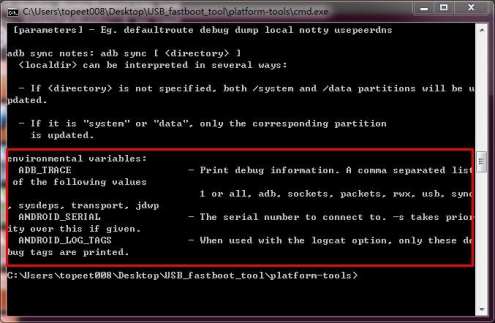

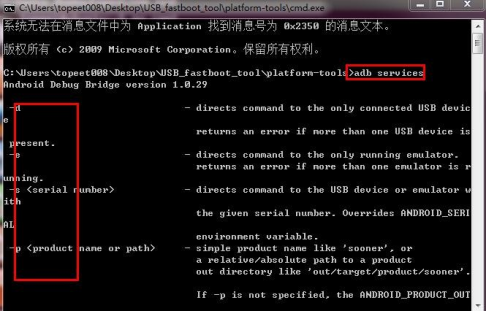

如下图，在 Windows 命令行中，输入命令“adb services”。会弹出 adb 命令的帮助文件。

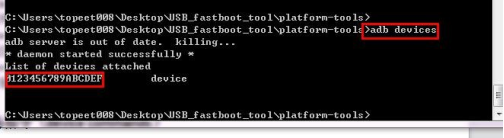

如下图，查找 adb 设备，在 Windows 命令行中，输入命令“adb devices”。



如下图，上传 C 的测试程序，到安卓的“data”文件夹中。在 Windows 命令行中，输入命令“adb push helloworld /data”。



如下图，登录开发板 Android 设备的 shell。在登录状态中，用户可以执行更多的 ADB 指令，这些指令都是直接对开发板的安卓文件系统进行操作。

登录安卓 shell 的命令，在 Windows 命令行中，输入命令“adb shell”。

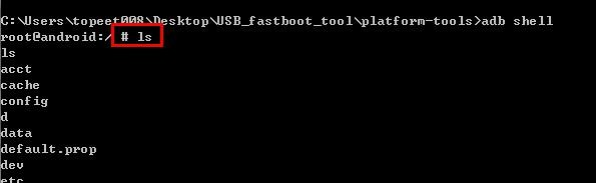

如下图，登录后，很多基本命令都是和 Linux 的命令类似，用户可以测试一下，在Windows 命令行中，输入命令，例如：#ls，#cd 等。



进入上传的“helloworld”文件的安卓文件夹“/data”，在 Windows 命令行中，输入命令“cd /data”。



在安卓安卓文件夹“/data”中，查看到上传的“helloworld”。在 Windows 命令行中，输入命令“ls”。

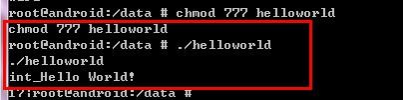

如下图，修改文件“helloworld”的权限，在 Windows 命令行中，输入命令“chmod 777 helloworld”。



如下图，运行“helloworld”程序。在 Windows 命令行中，输入命令“./helloworld”。



如下图，执行退出安卓 shell 的命令。在 Windows 命令行中，输入命令“exit”。



4.4 安装Source Insight

Source Inisght是一款在Windows下运行的功能强大的代码查看，编辑的工具，我们可以在该软件下进行代码编写和查看，编写完成以后通过ssh拷贝到Ubuntu系统下去编译。Source Inisght的下载地址：https://www.sourceinsight.com/download/，如图4.4.1所示：

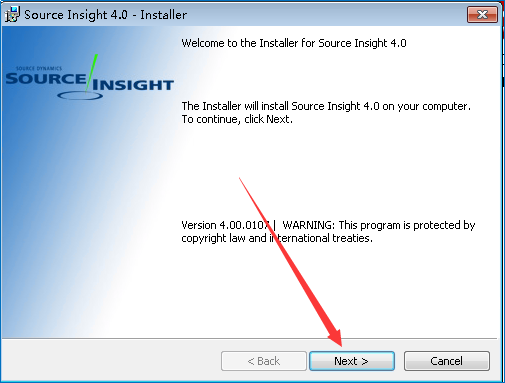

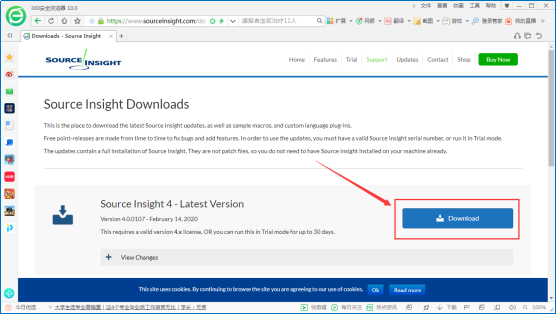

我们已经下载了该软件，放在光盘资料的“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\10-Source Insight” 目录下，双击“sourceinsight40107-setup.exe”开始安装，首先是安装首界面，然后点击“Next”按钮，如图4.4.2所示：

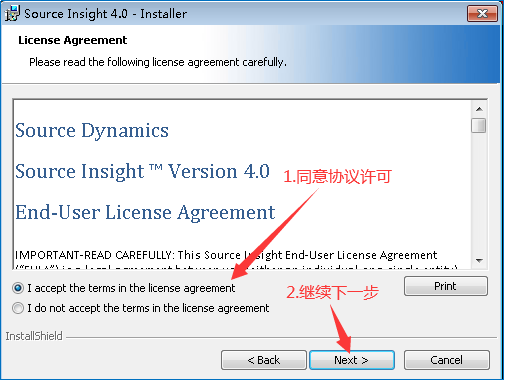

然后是“License协议许可”界面，选择“I accept the  terms in the license adreement”选项，然后点击“Next”按钮，如图4.4.3所示：

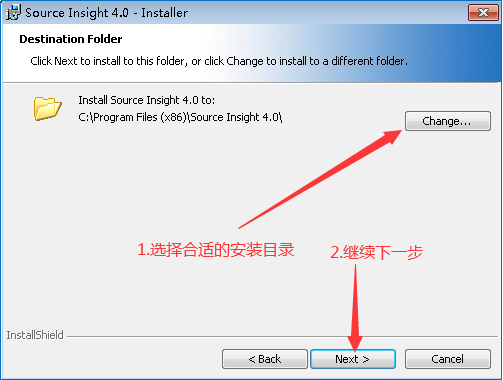

然后是安装路径选择，我们选择好安装到的路径，然后点击“Next”按钮继续下一步，如图4.4.4所示：



然后是安装确认界面，如果前面的设置确认没有问题，点击“Install”按钮，开始安装，如图4.4.5所示：

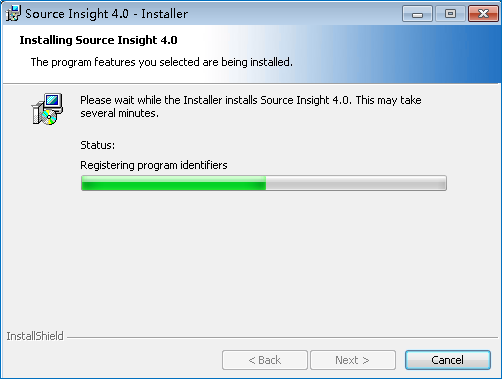

安装过程的界面如图4.4.6所示：

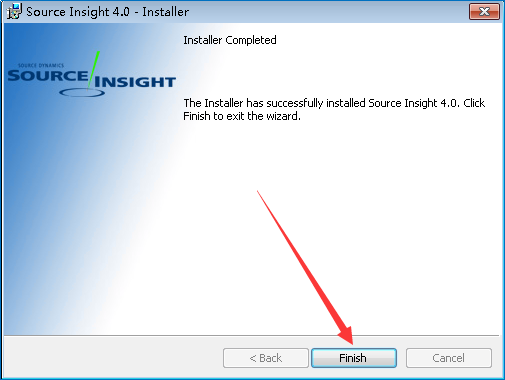

最后会显示安装完成界面，点击“Finish”按钮，完成安装，如图4.4.7所示：



安装成功以后会在桌面生成“Source  Insight 4.0”的快捷图标，如图4.4.8所示：



然后双击图4.4.8的快捷图标，启动Source Inisght 4.0，首先会出现License许可对话框，因为Source Inisght是收费软件，所以需要购买License，如果购买了License，输入License，如果没有购买License可以免费试用30天，然后点击“Next”按钮，继续下一步，如图4.4.9所示：

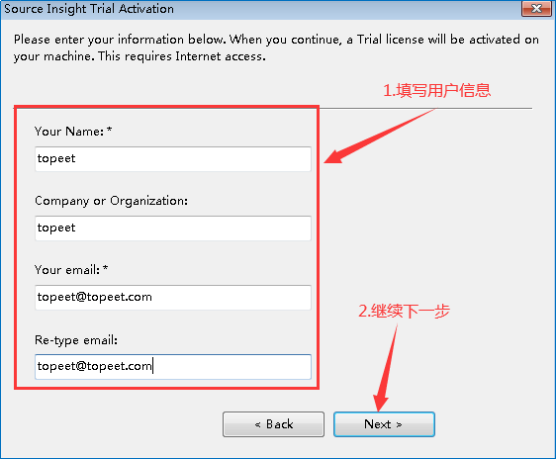

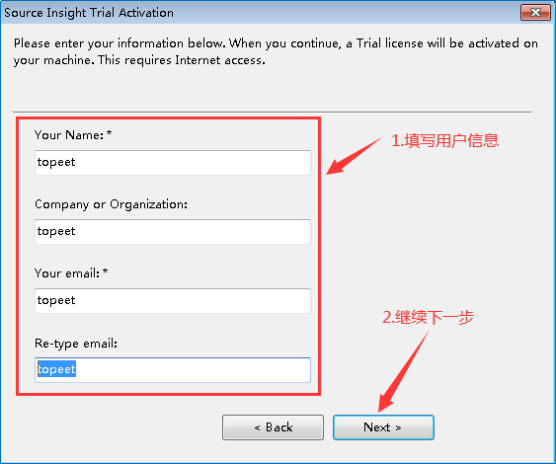

然后进入信息填写界面，填写完信息，然后点击“Next”按钮就可以了，如图4.4.10所示，在后面弹出窗口一路点击“Next”按钮就可以了。

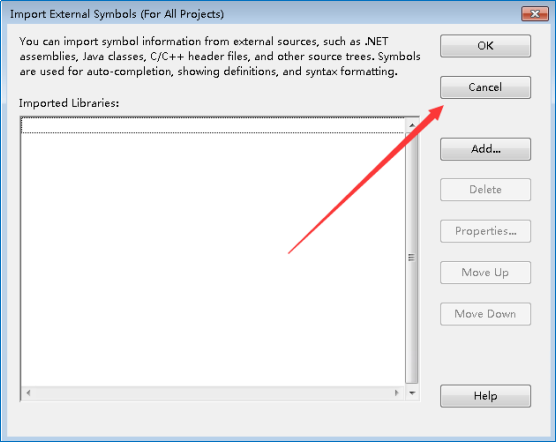

最后进入到Source Inisght，由于这是我们第一次打开，所以会出现如图4.4.11所示界面，然后点击界面中的“Cancel”按钮。



然后会弹出对话框，我们点击“确定”按钮，如图4.4.12所示：

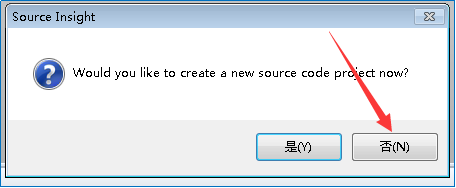

然后会出现“创建工程的对话框”，我们点击“否”按钮，不创建工程，如图4.4.13所示：

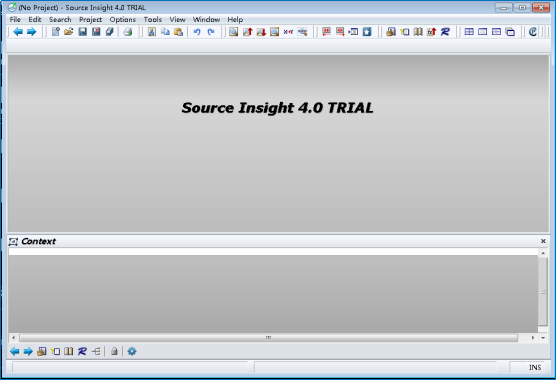

现在我们进入到Source Inisght界面，如图4.4.14所示：



下面我们讲解一下Source Inisght下创建工程。

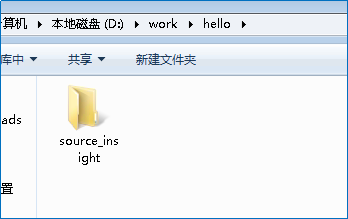

使用Source Inisght查看代码，我们需要创建一个工程，首先我们创建文件夹“hello”用来保存工程的所有文件（Source Inisght的工程文件、程序源码）注意：Source Inisght的工程路径不能有中文路径！在刚才创建的“hello”文件夹下建立source_insight文件夹用来保存Source Insight 的工程文件，如图4.4.15所示：

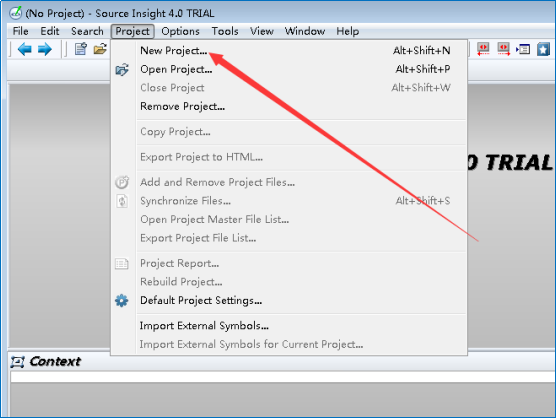

然后点击Source Insight界面的的“Project->New Project”，开始创建工程，如图4.4.16所示：

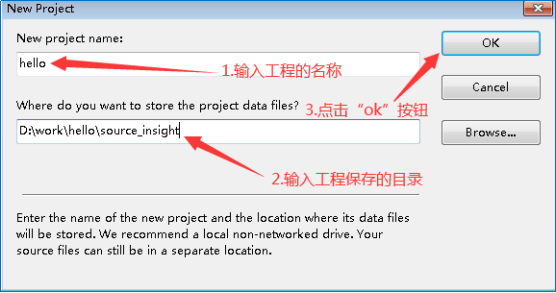

然后打开新建工程对话框，分别输入工程名称，工程保存的目录（图4.6.15建立的文件夹），然后点击“OK”按钮，如图4.4.17所示：

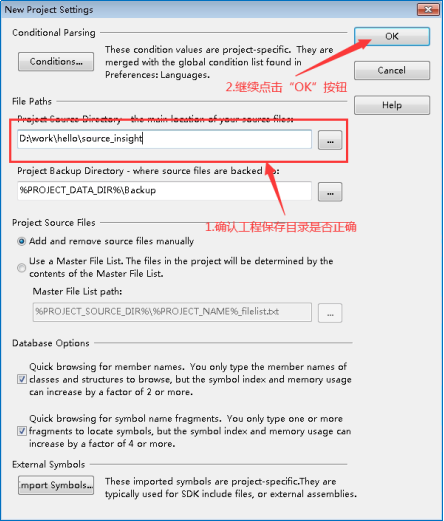

然后进入工程设置界面，我们检查确认下工程保存的目录是否正确（图4.4.15建立的文件夹），确认没有问题以后，点击“OK”按钮，如图4.4.18所示：

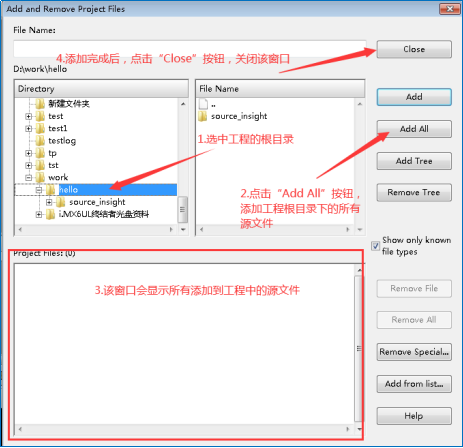

然后进入向工程添加文件的界面，我们首先选中工程的根目录，然后点击“Add All”按钮，添加工程根目录下的所有源文件到工程中，在该窗口的下部分会显示添加的所有源文件，添加完成后，点击“Close”按钮，如图4.4.19所示：

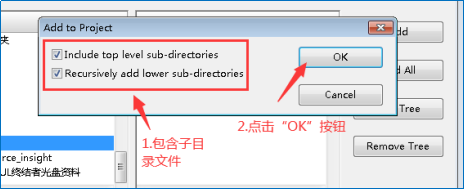

然后弹出添加文件确认对话框，我们选中“包含子目录下的所有源文件”，然后点击“OK”按钮，如图4.4.20所示：



然后会弹出没有源文件的提示窗口（因为我们这里新建的文件夹里面还没有存放任何源文件，所以会有这个提示），我们点击“确定”按钮，如图4.4.21所示：

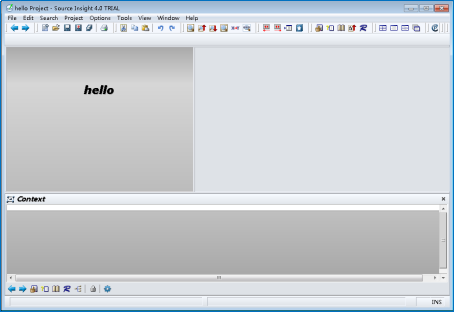

然后返回图4.4.19所示的界面，我们点击该图中的“Close”按钮，至此完成新建工程。新建工程完毕以后Source  Insight界面如图4.4.22所示：



我们发现图4.4.22界面都是空的，看着和没有创建工程时候的界面没有区别，这是因为我们新建的工程默认没有源文件，所以看起来是这样的。

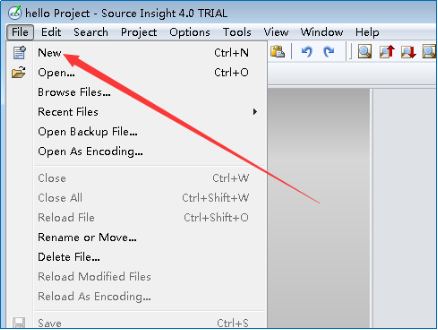

下面我们开始在工程里面新建三个源文件：main.c、calc.h、calc.c，首先新建main.c，点击“File->New”，如图4.4.23所示：

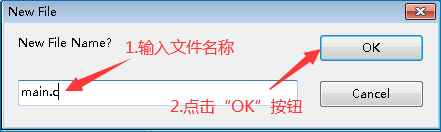

然后打开新建文件窗口，我们输入新建文件的名称main.c，然后点击“OK”按钮，如图4.6.24所示：



main.c文件创建完成，我们点击“File->Save”保存文件（可以按键盘的Ctrl+s组合键来保存），我们保存在图4.4.15这个目录下（hello文件夹下），如图4.4.25所示：

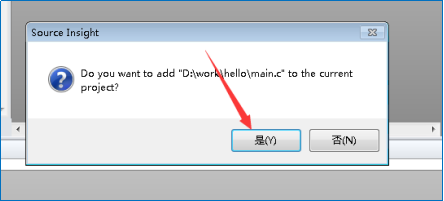

点击了“4.4.25”的“保存”按钮以后，会弹出“是否要将刚才创建的main.c加入到工程”的对话框，我们点击“是”按钮，添加main.c到“hello”工程里面，如图4.4.26示：



然后Source Insight界面如图4.4.27示：

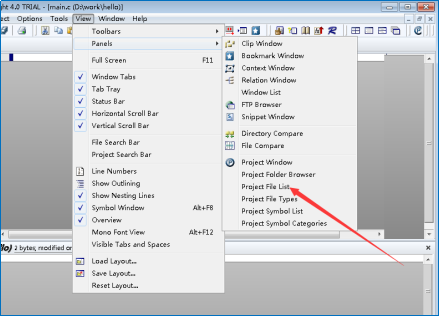

我们需要打开软件的项目文件管理窗口，我们点击“View->Panels->Project File List”，如图4.4.28示：

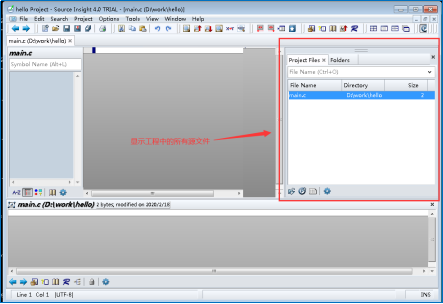

打开项目文件的窗口如图4.4.29示：

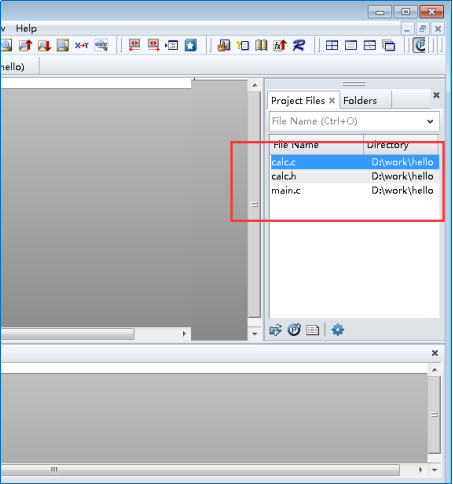

在图4.4.30文件列表里面，我们可以看到目前我们的工程有一个文件了（main.c）。我们用同样的方法分别创建calc.h、calc.c并添加到我们的hello工程里面，最终工程里面的所有文件如图4.4.31：

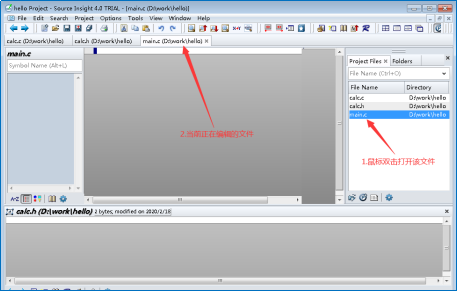

然后我们开始编辑main.c（在项目文件列表里面，鼠标双击main.c即可打开main.c文件），如图4.4.32示：



打开main.c文件以后，我们在编辑区输入如下代码：

#include <stdio.h>
#include "calc.h"

int main(int argc, char *argv[])
{
        int a = 3, b = 7, sum;
        sum = calc(a, b);
        printf("%d + %d = %d\n", a, b, sum);
        return 0;
}

 编辑完以后保存后的界面如图4.4.33所示：

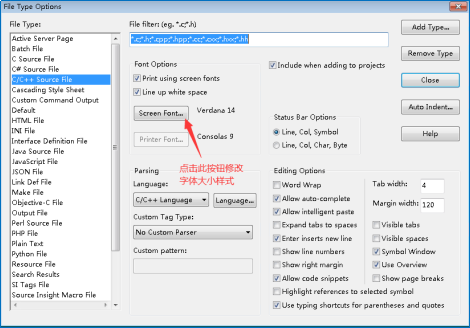

我们看到图4.4.33中字体显示大小和格式显示有点不美观，我们可以点击“Options->File Type Options...”打开文件类型设置窗口，然后找到“Screen Font”按钮，如图4.4.34所示：

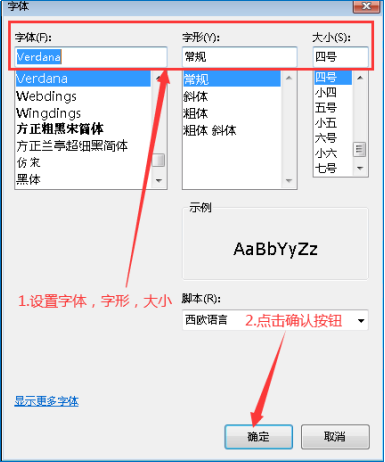

然后打开字体设置窗口，我们在字体里面设置成“Verdana”，字形选择“常规”，大小选择“四号”，如图4.4.35所示：

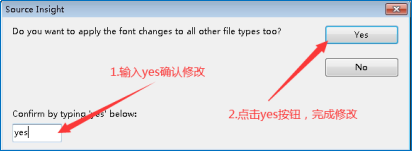

然后会弹出修改确认对话框，我们输入“yes”，然后点击“Yes”按钮，如图4.4.36所示：

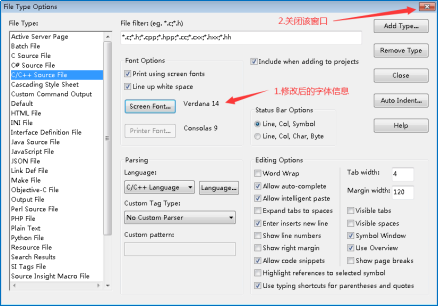

然后回到文件类型设置界面，点击关闭图标，完成字体的修改，如图4.4.37所示：

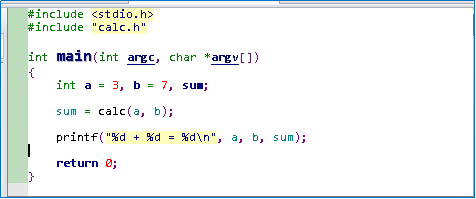

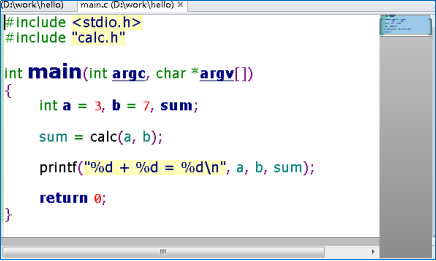

现在我们看到程序源码显示美观很多了，如图4.4.38所示：

同样的方式我们打开calc.h，输入如下代码：

#ifndef _CALC_H
#define _CALC_H

int calc(int a, int b);
#endif

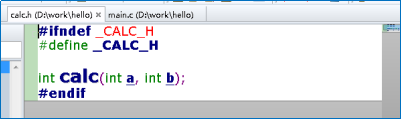

 编辑完保存后，如图4.4.39所示



然后打开calc.c，输入下面的代码：

#include "calc.h"

int calc(int a, int b)
{
        return (a+b);
}

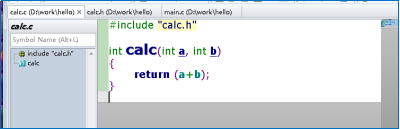

 编辑完保存后，如图4.4.40所示：



至此，工程中的三个文件已经全部编辑完毕，下面我们需要对整个工程做一下同步，同步的目的是把文件中发的函数做下关联，比如函数之间的调用关系通过同步Source Insight会自动的追踪出来然后保存到工程文件里面，首先点击“Project->Synchronize Files”，如图4.4.41所示：

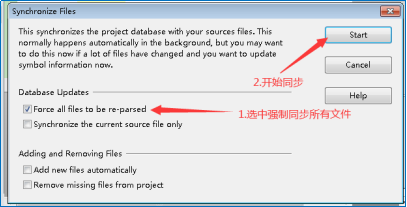

然后会打开同步对话框，我们选中“强制同步所有的工程文件”，然后点击“Start”按钮开始同步，如图4.4.42所示：



由于我们的工程只有三个文件，所以同步很快。

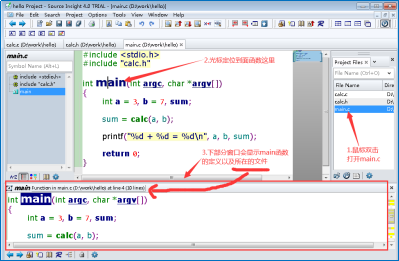

同步完成以后我们来看下Source Insight如何查看代码，首先打开main.c，鼠标光标我们定位到main函数的地方，我们可以看到Source Insight的下部分窗口会显示main函数的定义，如图4.4.43所示：

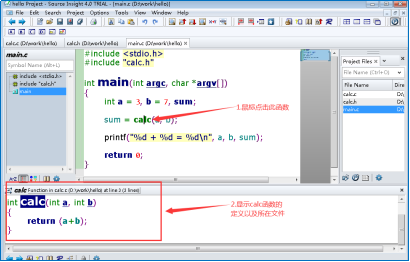

然后我们看到main函数里面调用了函数“calc”，如果要查看calc函数的定义以及所在的文件，我们可以把当前光标定位到calc这个函数上（鼠标在这个函数上点击一下），然后在Source Insight的下部分窗口会显示calc函数的定义以及所在的文件，如图4.4.44所示：

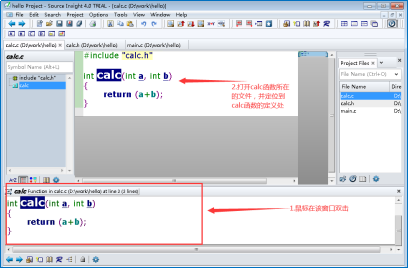

我们可以在函数定义的窗口鼠标双击，就会跳转到定义函数的文件，如图4.4.45所示：

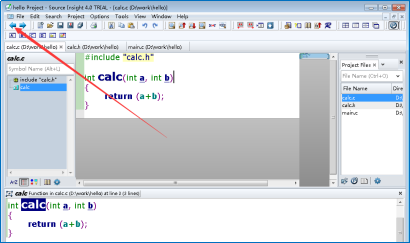

如果我们查看完calc函数的定义，想要返回到之前的main函数处，我们可以点击菜单栏的“返回”快捷图标，可以返回到main函数的定义处，如图4.4.46所示：

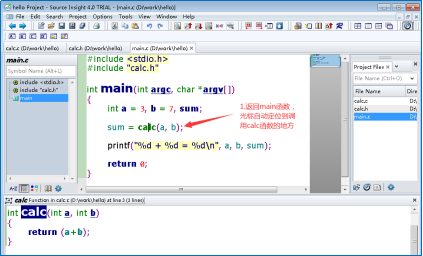

返回到main函数后，鼠标会自动定位到调用calc函数的位置，如图4.4.47所示：



通过上面的步骤我们可以对Source Insight有了初步的了解，用这个软件查看编辑源码会大大提高我们的工作效率。

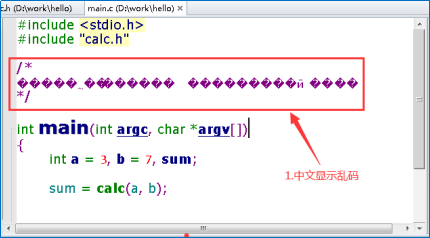

初次安装好Source Insight，如果打开有中文的文件，中文字符可能会显示乱码，如图4.4.48所示：

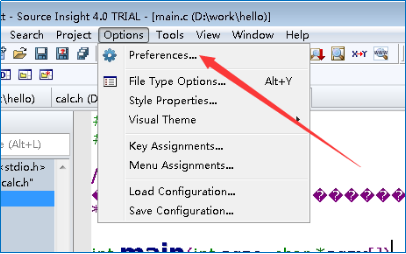

这是因为Source Insight默认的编码方式没有设置正确，我们需要修改下编码方式，点击“Options->Preferences…”，如图4.4.49所示：

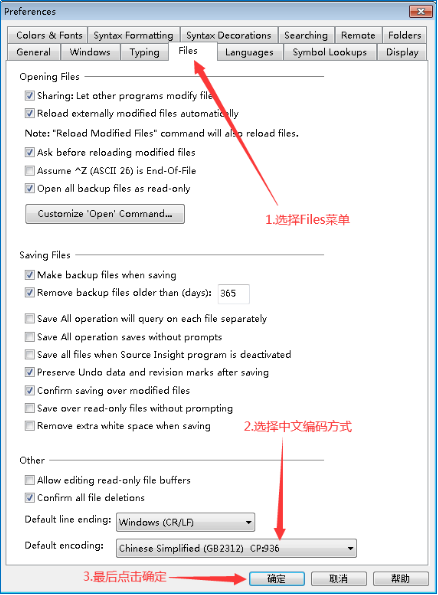

打开以后选择“Files”，然后在“Default encoding”列表选择“Chinese Simplified（GB2312） CP：936”，最后点击“确定”按钮，如图4.4.50所示：

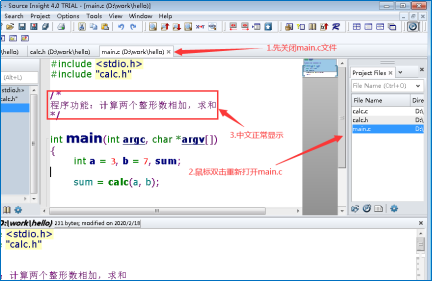

然后我们先关闭main.c文件，在重新打开main.c文件，可以看到中文显示正常了，如图4.4.51所示：



至此关于Source Insight软件的安装使用我们就介绍到这里，更多详细的更深入的使用大家可以去网上找下相关的资料来学习。

4.5 安装和使用二进制编辑器Hex Editor

“Hex Editor II 软件”是一个简单、易用的工具，可通过文本、十六进制、十进制或二进制形式编辑任意文件，也可查看某一应用程序的二进制信息。其一系列的编辑特性能可有效提高您的工作效率。这里推荐大家使用“Hex Editor II 软件“。

这个软件应用很广泛，很多程序员用它来写程序，编辑各种文档等操作，是个很好的工具，在教程中我们也常用这个软件来给大家讲解示例。

软件压缩包“Hex_Editor_II_2.1.0.zip”在网盘目录“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\07-二进制编辑器”下。解压“Hex_Editor_II_2.1.0.zip”，如下图。

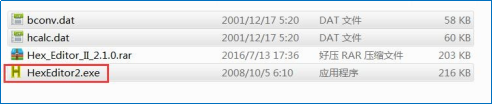

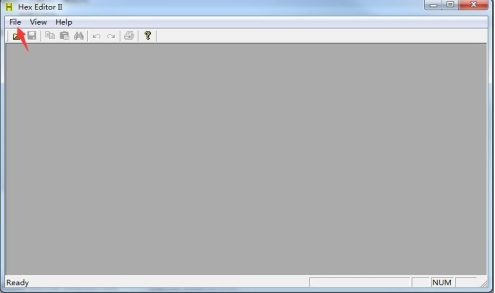

双击“HexEditor2.exe”进入软件，界面如下图。

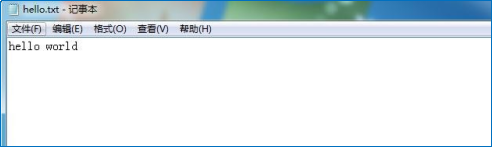

例如我们新建一个文本 hello 如下图。

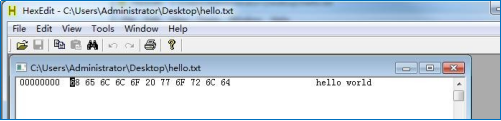

单击 HexEditor2.exe 软件的“File->Open”可以打开 hello 文件，如下图。

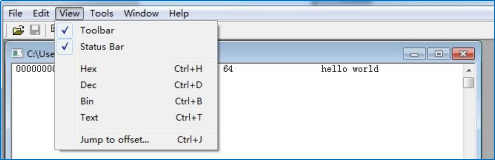

点击软件菜单栏 View 可选择查看二进、十六进制、文本等信息如下图。

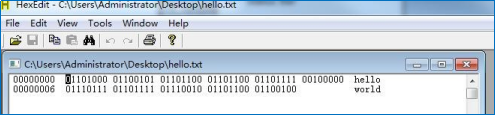

例如点击 Bin 查看该文本的二进制信息，如下图。



4.6 安装USB 转串口驱动YH-340

在网盘目录“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\01-USB 转串口（PL2302 驱动）\win10 串口驱动”下，可以找到压缩包“YH-340 USB 转串口驱动.zip”。

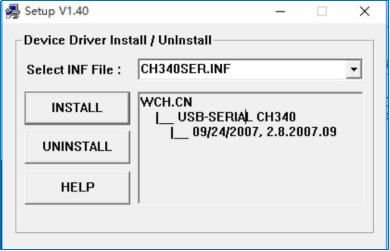

解压“YH-340 USB 转串口驱动.zip”，打开“HL-340.EXE”如下图，点击 INSTALL。



然后重新安装“windows 7_10_ _32_64 USB-prolific-pl2303”驱动。可多次调试直到右键属性“prolific USB-to-Serial Commn Port（COM3）”出现如下图。

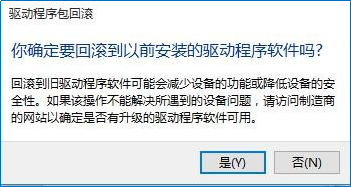

 上图驱动程序日期 2015/9/4，点击回退驱动程序操作步骤如下图

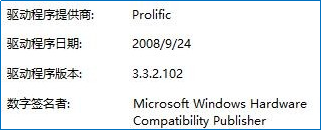

驱动程序日期变为 2008.9.24，如下图，USB 转串口驱动安装完成。



4.7 关闭win10自动更新

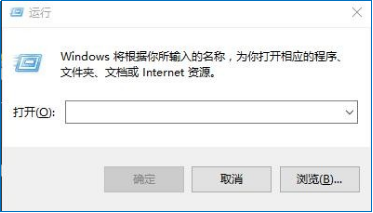

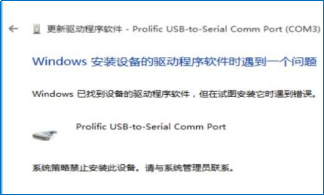

由于 win10 系统会自动更新驱动程序，如果驱动自行更新会导致驱动不可用，这里给出一种方法禁止系统自动更新驱动，win+R 键打开运行如下图。

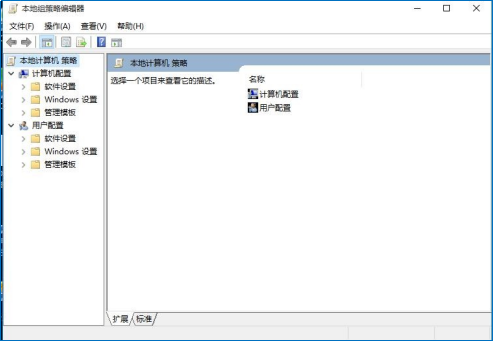

输入“gpedit.msc”打开组策略如下图。

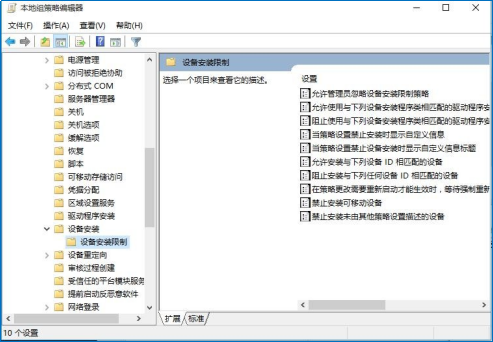

依次找到计算机配置-管理模版-系统-设备安装--设备安装限制如下图。

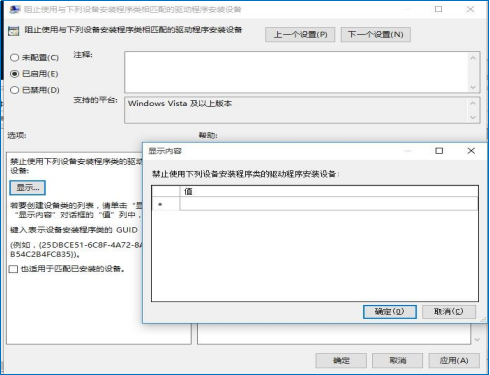

接着在右侧找到“阻止使用与下列设备安装程序类相匹配的驱动程序安装设备”，双击右键“编辑”或者双击，打开设置对话框。勾选“已启用”后点击“显示”输入设备的类 GUID（这里有一点要注意的：不要勾选“也适用于匹配已安装的设备”），如下图。

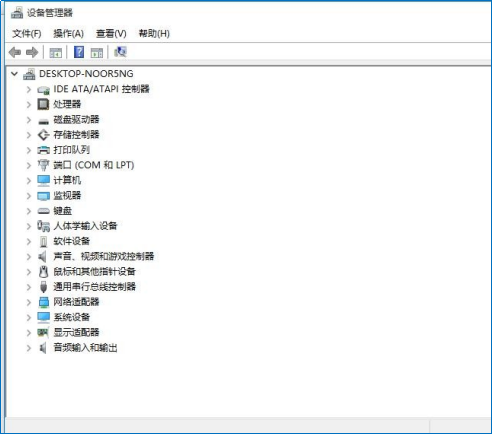

下面教大家如何找到类 GUID，右键计此电脑-设备管理器如下图。



在打开的设备管理器中找到你要禁止更新的设备右键属性，例如 USB 串口设备如下图。

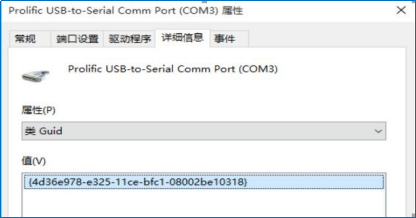

选择详细信息选项卡，即可在“属性”下拉列表中找到对应的数据，如下图。在组策略中输入该值即可。



回到原来已经打开的组策略对话框，输入该设备的类 GUID 值后点击确定即可。现在我们可以测试一下驱动更新，效果如图，驱动不再自动更新。



4.8 离线安装ADB驱动

在 win10 下安装“驱动精灵”软件，OTG 连接开发板时会自动安装 ADB 驱动。如果安装驱动失败或没有网络连接，迅为电子为大家提供 win10 系统 32 和 64 位 ADB 驱动。

在网盘目录“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板所需 PC 软件（工具）\03-ADB 驱动\win10adb 驱动”下可以找到压缩包“android_win10_32.zip” 和“android_win10_64.zip”，分别为 win10-32 位和 win10-64 操作系统的驱动。

压缩包解压之后可以的到“android_win10_32.exe”，和“android_win10_64.exe”如下图。



双击安装，剩余步骤按照提示即可安装。过程中可能会安装失败，可以到网络上下载ADb安装包。

4.9 win10下cmd.exe不兼容问题

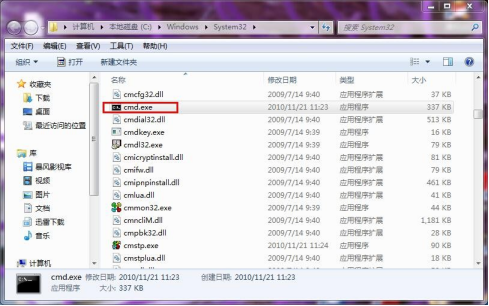

OTG 烧写系统时打开“cmd.exe”可能会出现版本不兼容的问题。打开路径：C:\Windows\System32 在右上角搜索“cmd.exe”可以找到 WIN10 下的“cmd.exe”，将“cmd.exe” 拷贝到“USB_fastboot_tool”文件夹中，将原“cmd.exe”覆盖即可

4.10 vscode的安装和使用

Visual Studio Code 是微软推出的跨平台编辑器，是一款开源的，可扩展性非常高的，拥有丰富的插件现代编辑器。因为其丰富的插件功能，Visual Studio Code可以作为C语言开发，Web开发，JAVA开发，Python等各种语言的开发工具。

官网：https://code.visualstudio.com

文档：https://code.visualstudio.com/docs

源码：https://github.com/Microsoft/Visual Studio Code

特点：

1. 开源，支持多语言开发
2. 轻量级
3. 插件丰富，可扩展性强
4. 人性化，宇宙级

我们将提供好的安装包放在了“iTOP4412开发板资料汇总 （不含光盘内容）\iTOP-4412开发板所需PC软件（工具）\11-vscode”路径下。



4.10.1 windows安装Visual Studio Code

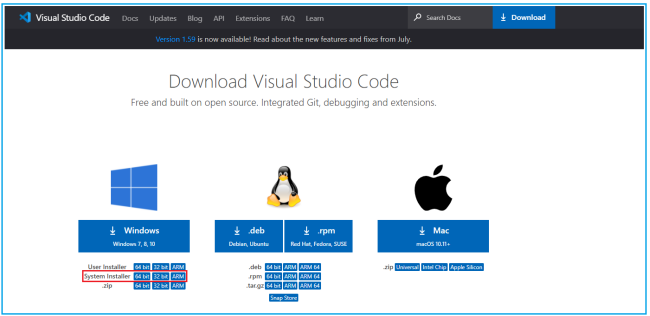

首先进入官网下载，*(Download Visual Studio Code - Mac, Linux, Windows)*进入如下页面，选择window下System Install版本下载，根据自己电脑的配置选择相应的版本，如下图所示。



会进行安装包的下载（也可以使用我们提供好的安装包）。下载完成后双击打开，进入下图所示界面：

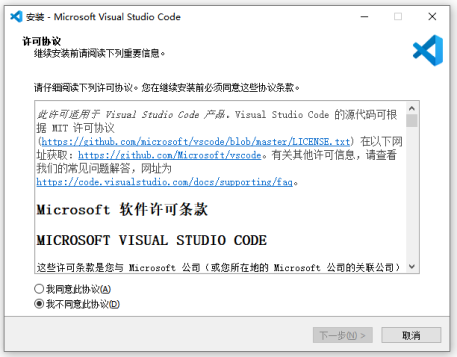

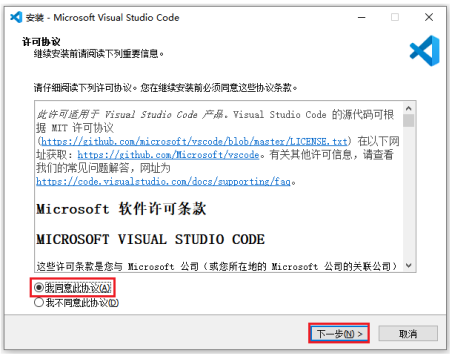

选择我同意此协议，然后点击下一步，如下图所示：

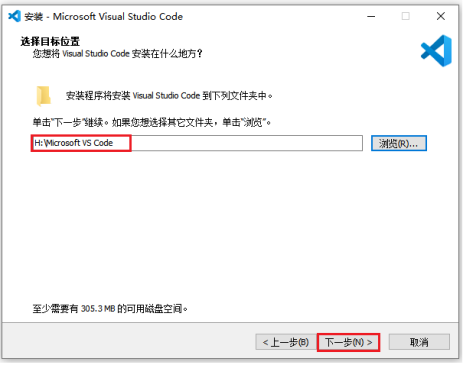

进入安装位置选择界面，然后选择相应的路径，点击下一步，如下图所示：

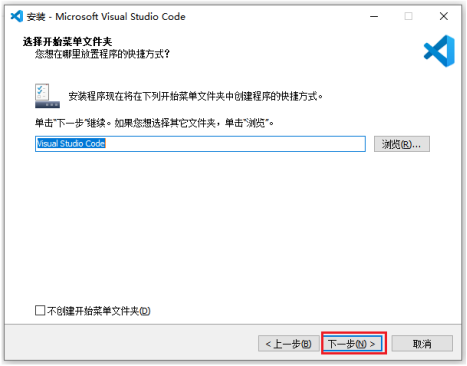

进入选择开始菜单文件夹页面，默认即可，点击下一步，如下图所示：



根据自身的需求选择附加任务，然后点击下一步如下图所示：



进入准备安装界面，在这里显示要安装的信息，然后点击安装，如下图所示：

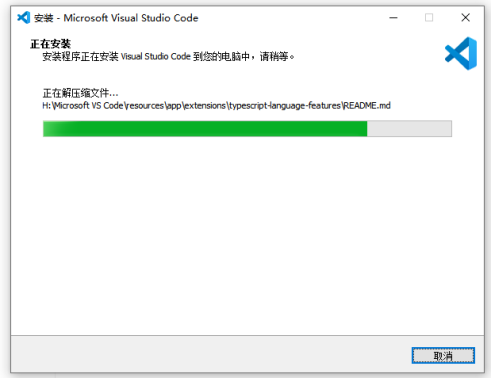

 等待安装完成即可，如下所示：

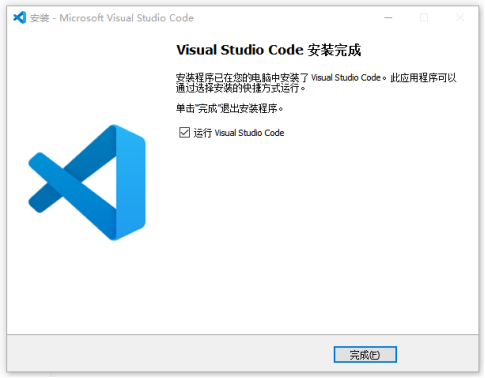

安装完成如下图所示：

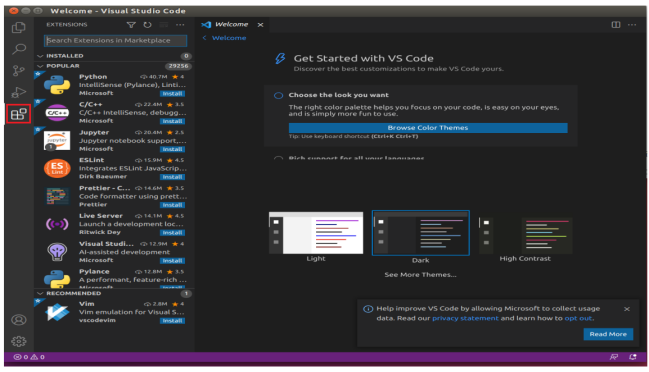

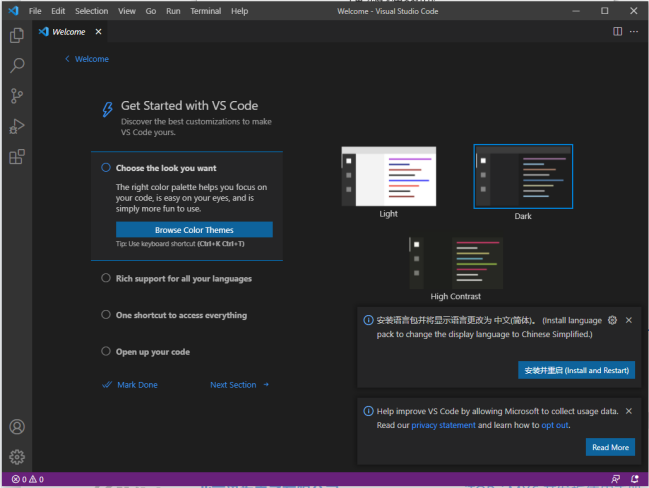

至此我们在windows环境下的Visual Studio Code就安装成功了，打开软件之后会显示如下界面：



4.10.2 ubuntu环境下安装Visual Studio Code

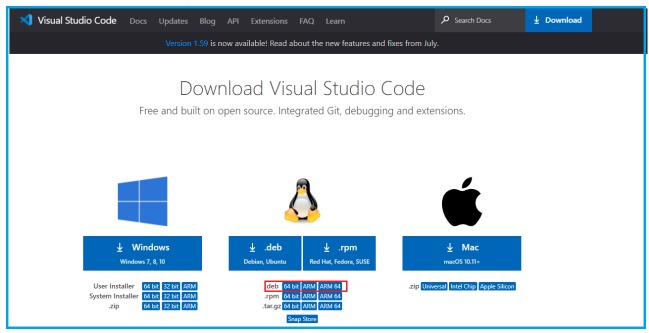

首先进入官网下载，*(Download Visual Studio Code - Mac, Linux, Windows)*进入如下页面，选择适合自身版本的Linux的.deb版本下载，也可以直接使用我们提供好的安装包。



下载完成之后，拷贝到ubuntu上，如下图所示：

然后使用以下命令进行安装：

sudo dpkg -i code_1.59.1-1629375198_amd64.deb

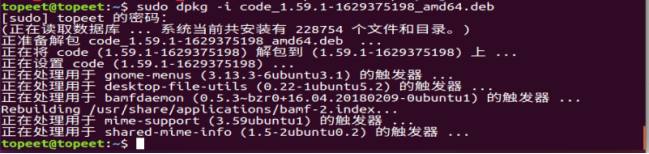

如下图所示：

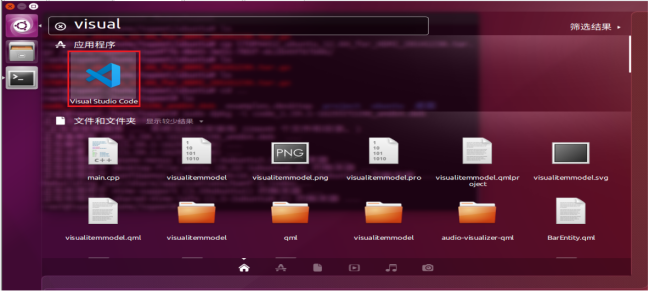

安装完以后就可以通过搜索找到，如下图所示：



双击打开即可。打开之后如下图所示：



至此我们在ubuntu环境下的visual studio code就安装完成了

4.10.3 Visual Studio Code插件安装

我们在此以ubuntu环境为例，讲解Visual Studio Code插件安装。

VSCode 支持多种语言，比如 C/C++、Python、C#等等，对于嵌入式开发的我们主要用来编写 C/C++程序的，所以需要安装 C/C++的扩展包，扩展包安装很简单，点击菜单栏最下面的Extensions如下图所示：



然后在搜索栏搜索安装以下插件

我们需要按照的插件有下面几个：

(1)、C/C++，C和C++的编译环境
(2)、C/C++ Snippets，即 C/C++重用代码块。
(3)、C/C++ Advanced Lint,即 C/C++静态检测 。
(4)、Code Runner，即代码运行。
(5)、Include AutoComplete，即自动头文件包含。
(6)、Rainbow Brackets，彩虹花括号，有助于阅读代码。
(7)、One Dark Pro，VSCode 的主题。
(8)、GBKtoUTF8，将 GBK 转换为 UTF8。
(9)、ARM，即支持 ARM 汇编语法高亮显示。
(10)、Chinese(Simplified)，即中文环境。
(11)、vscode-icons，VSCode 图标插件，主要是资源管理器下各个文件夹的图标。
(12)、compareit，比较插件，可以用于比较两个文件的差异。
(13)、DeviceTree，设备树语法插件。
(14)、TabNine， AI 自动补全插件

安装完成之后，重启软件就会发现界面已经由中文显示，如下图所示：



4.10.4 Visual Studio Code快捷键的使用

在Visual Studio Code软件中使用快捷键可以增加自身的效率，一些常用的快捷键如下所示：

F1 打开可以输入命令
F2 重命名变量，方便重构
F5 运行和调试代码
F12 去到定义的地方
shift+F12 查找所有引用
ctrl+g 会让你输入数字，快速定位到指定行
ctrl+enter 在下方另起一行
crtl+f 查找
ctrl+shift+n 多开一个 vscode 编辑器
ctrl+b 开关侧边栏
ctrl+h 替换
ctrl+r 打开最近文件
ctrl+` 终端
ctrl+tab 切换文件
ctrl+shift+e 切到资源管理器
ctrl+p 快速打开文件
ctrl+[ 左移代码
ctrl+] 右移代码
ctrl+/ 行注释
ctrl+t 匹配文本来打开文件
ctrl+shift+t 重新打开关闭的文件
ctrl+shift+home/end 选择光标左侧/右侧全部内容
ctrl+backspace 删除上一个词
ctrl+delete 删除光标右侧的词
ctrl+左/右 跳到上/下一个词
ctrl+shift+左/右 逐个选词
鼠标滚轮或者shift+alt+鼠标拖拽 批量选中，方块选择
ctrl+shift+pageup/pagedown 切换文件
ctrl+d 选中当前词语
ctrl+enter 下方插入一行
alt+左/右箭头 跳回来/过去
alt+shift+上/下箭头 向上/下复制行
ctrl++可以放大字体
ctrl+-可以减小字体。

下面将演示几个最常用的快捷键。

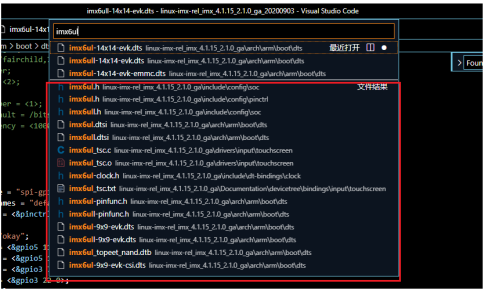

ctrl+p  快速你需要查看的文件，并且能快速跳转到，如下图所示：

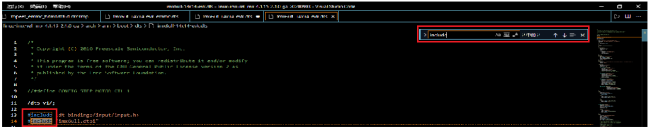

crtl+f 查找关键字，如下图所示：

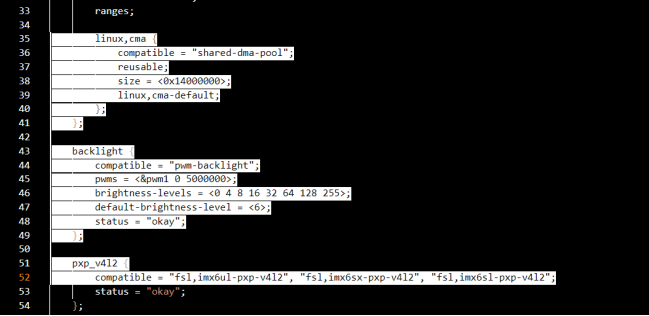

鼠标滚轮或者shift+alt+鼠标拖拽 批量选中，方块选择，如下图所示：

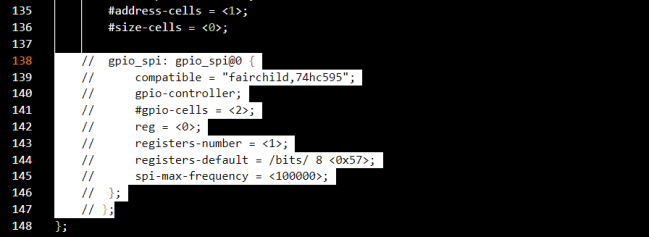

ctrl+/ 行注释，如下图所示：

其余的快捷键就不一一演示了，可以自行学习。
