嘉立创EDA 螺丝孔 M3

嘉立创EDA螺丝孔M3规格不想自己封装,步骤如下:

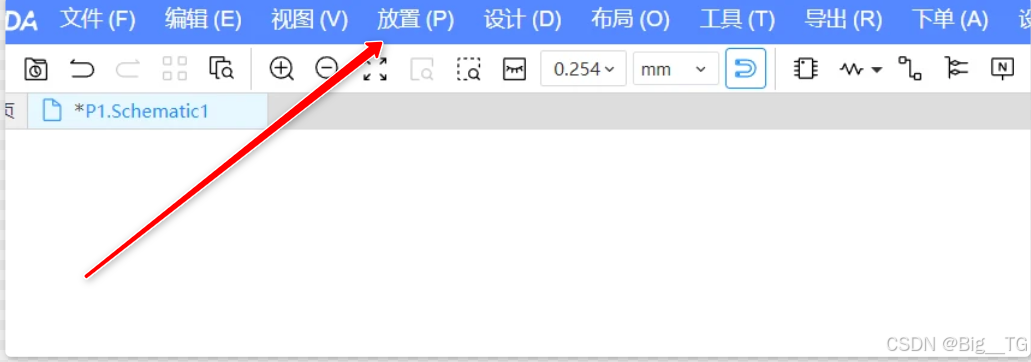

1.点击放置

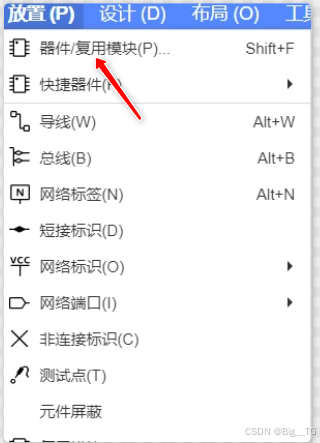

2.器件/复用模块

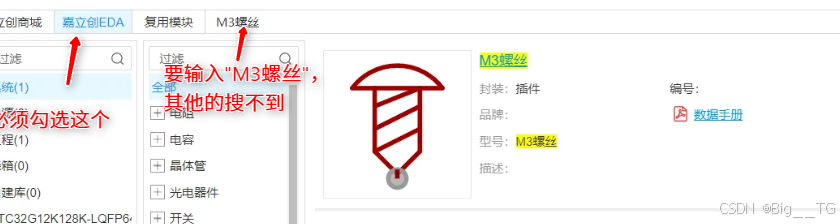

3.选中“立创EDA”,输入“M3螺丝”回车即可,这里重点,不管是"螺丝M3,螺丝"等这些都搜不到。

最后要是喜欢自己画封装就自己画,我是习惯了用现成。

希望对你又帮助,我是Big头。

<think>好的,我现在需要帮用户解决在嘉立创专业版中如何打定位的问题。首先,我得回想一下自己之前使用嘉立创EDA的经验,或者查找相关的教程资料。可能用户是刚接触这个软件,不太熟悉操作步骤,所以需要详细但清晰的指导。 首先,定位孔在PCB设计中通常用于固定电路板,比如用螺丝或者定位柱安装。所以用户可能需要知道如何在设计中添加这些的位置和设置参数。接下来,我需要分步骤说明,从进入PCB设计界面开始,然后找到钻层的位置,添加定位的具体操作,比如选择圆形还是其他形状,设置径大小,是否非金属化等。 还要考虑用户可能遇到的问题,比如如何确保定位的位置准确,是否需要调整径以适应不同的螺丝尺寸。可能还需要提醒用户注意的一些事项,比如与板边的距离,避免影响其他元件,或者是否需要在周围留出足够的空间。 另外,嘉立创专业版可能有不同的版本更新,操作步骤会不会有变化?可能需要确认当前版本的界面是否有调整,或者是否有新的功能。如果有不确定的地方,应该建议用户参考官方文档或联系技术支持,以确保信息的准确性。 最后,组织回答时要结构清晰,分步骤说明,使用简洁的中文,避免专业术语过于复杂,让用户容易理解和跟随操作。同时,提醒用户注意常见问题,帮助他们避免犯错。确保每个步骤都准确无误,必要时给出参数的建议值,比如3mm适用于常见的M3螺丝,这样用户可以直接应用。</think>在嘉立创专业版(JLC Pro PCB)中添加定位的操作步骤如下,分四个步骤说明: 1. **进入PCB编辑模式** - 打开设计文件后,点击顶部工具栏的"板框"标签 - 选择"板框图层"(通常为紫色层) - 使用快捷键`P`调出绘图工具菜单 2. **绘制定位** - 选择"圆形"工具绘制洞轮廓(直径建议≥3mm) - 右键点击圆形 → 选择"属性" - 在属性面板中: ``` 类型:NPTH(非金属化)或PTH(金属化径:按实际需求设置(常规M3螺丝3.2-3.5mm) 是否开窗:选择"开窗"避免被阻焊覆盖 ``` 3. **精确定位** - 双击边缘打开坐标设置 - 输入精确的XY坐标值(如:X:10mm Y:10mm) - 使用"测量工具"验证间距(建议对角间距误差≤0.1mm) 4. **生产验证** - 导出Gerber文件后,在"钻图"层(.drl文件)确认位 - 建议添加4个定位(板角对称分布) - 边缘距板边建议≥5mm(防止安装干涉) **注意事项**: 1. 金属化(PTH)会增加0.1-0.15mm的径误差 2. 批量生产时建议在工艺边添加辅助定位 3. 使用非规则形时需在备注栏特别说明 4. 高频电路需注意定位与信号线的间距(建议≥3径) 可通过快捷键`Ctrl+Shift+H`快速调出洞参数模板库,包含常用螺丝规格对应的标准径参数。
