从赋值冲突以及设备信息交互对电路带来的问题入手，分析了总线设计的必要性。介绍了总线的工作机理，以及优缺点。并进一步对总线的两种实现方式进行分析。

一、总线的基本概念

1、使用总线的必要性

（1）变量访问思路：“一写多读”

多个并行语句操作同一个变量时，最多只能有一条语句对变量进行写操作（一个信号只能有一个驱动源，否则就会产生冲突）；而可以有多条语句对变量进行读操作（类似于一个驱动源驱动多个信号）。

eg1：

always@(a)
begin
    c <= a;
end
always@(b)
begin
    c <= b;
end

示例中，在两个并行模块对同一变量进行驱动。因为两个模块并行，可能同时发生，因此多个驱动源驱动同一信号，出现冲突，会导致错误；

因此有必要引入总线执行仲裁，避免冲突出现。

（2）总线利于系统设计

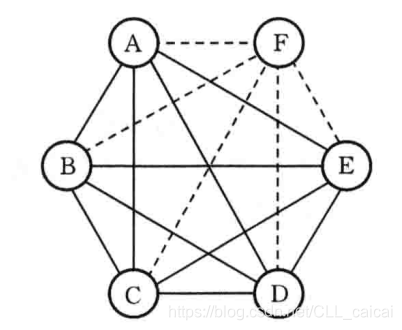

如左图所示：引入总线设计之前，ABCDE等设备之间要交互信息，需要两两相连。进一步，如果新添加设备F，需要新引入F到之前所有设备的连接，才能完成系统的扩充更新。可以看出，此种方式连线数目巨大复杂，并且不利于系统的扩充与更新。

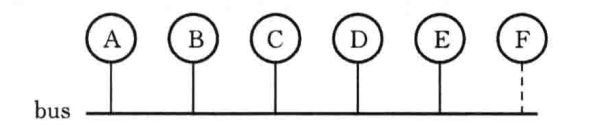

如右图所示：引入总线设计之后，ABCDE等设备之间要交互信息，仅需要同bus交互即可。进一步，如果新添加设备F，仅需要新引入F到bus的连接，就能完成系统的扩充更新。可以看出，此种方式设计简单，利于系统的扩充与更新，简化了系统的调试和维修。

2、总线优点

简化了系统的结构和硬件设计；
便利了系统的扩充和更新；
简化了系统的调试和维修；

3、总线缺点

从总线的设计方式可以看出，系统中的各个部件只能分时使用总线。即我们需要通过一定的控制逻辑，在不同时刻为总线分配不同的驱动源。分时复用导致实时性下降；

另一方面，总线设计需要引入额外的控制和筛选逻辑。通过控制和筛选逻辑，保证各设备正确读写总线。

二、总线实现

1、选择器实现

原理与设计：

FPGA芯片中具有丰富的MUX资源，是实现总线的一个常见方法。（体现了硬件描述语言，设计基于硬件的本质）

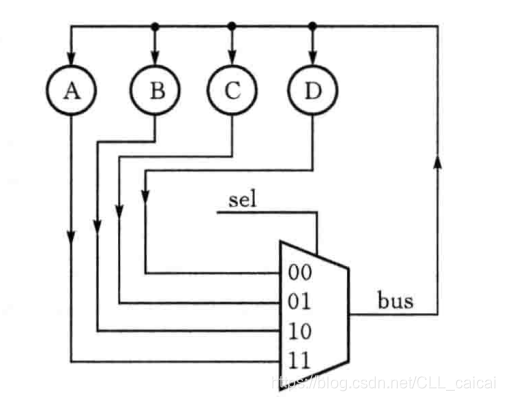

总线实际就是一个分时复用的过程，即需要控制好某一时间哪一个设备写总线，作为驱动源；某一时间，哪一些设备读总线，作为被驱动的对象。而这一功能可以通过选择器来实现。如图：

控制信号产生部分：根据外围器件的请求情况，产生多路选择器的控制信号；

写总线部分：根据多路选择器的控制信号，选择一个设备作为驱动源；

读总线部分：外围器件根据各自需要，读取总线数据；

2、三态门实现

原理与设计：

三态门资源大多存在于FPGA芯片外部，因此总线位于芯片外部时，常利用三态门实现。（体现了硬件描述语言，设计基于硬件的本质）

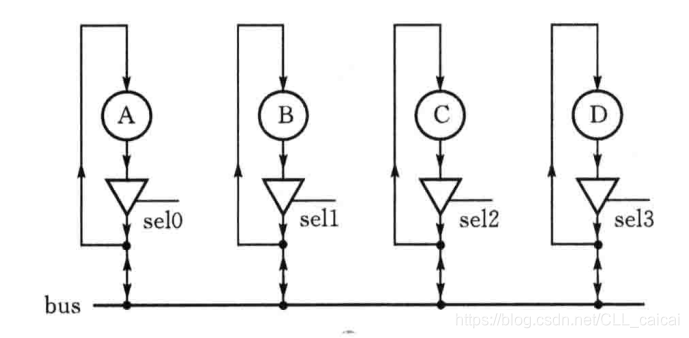

总线实际就是一个分时复用的过程，即需要控制好某一时间哪一个设备写总线，作为驱动源；哪一些设备读总线，作为被驱动的对象。而三态门的高阻态相当于断路，可以达到驱动源的选择功能。因此三态门也能用来实现总线。如图：

控制信号产生部分：根据外围器件的请求情况，产生三态门的控制信号；

写总线部分：根据三态门的控制信号的控制信号，选择一个设备作为驱动源（非驱动源设备输出高阻，相当于断路）；

读总线部分：外围器件根据各自需要，读取总线数据；

实现代码：

以及三态门为例，进行总线的简单设计。输入端口为abcd四个，各自具有请求信号。认为a具有最高优先级，bcd优先级递减。因此，控制信号部分根据请求信号，生成控制信号。并进一步根据控制信号，选取端口驱动总线。读取部分，读取设备根据自身情况读取总线数据，此处为简化功能，设计为始终读。

`timescale 1ns / 1ps
//
// Company:
// Engineer: CLL guoliang
//
// Create Date: 2020/04/29 11:12:05
// Design Name:
// Module Name: bus_tri
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module bus_tri
#(parameter W = 4)
(
    input req_a,req_b,req_c,req_d,
    input [W-1:0]a,b,c,d,
    output [W-1:0] dout
    );
// 声明
wire [W-1:0] bus;
reg  [3:0]req;
// 控制信号部分
always@(req_a,req_b,req_c,req_d)
begin
    casex({req_a,req_b,req_c,req_d})
    4'b1xxx: begin
        req = 4'b1000;
    end
    4'b01xx: begin
        req = 4'b0100;
    end
    4'b001x: begin
        req = 4'b0010;
    end
    4'b0001: begin
        req = 4'b0001;
    end
    default: begin
       req = 4'b0000;
    end
    endcase
end
// 驱动bus
assign bus = (req[3] == 1'b1)?a:{W{1'bZ}};
assign bus = (req[2] == 1'b1)?b:{W{1'bZ}};
assign bus = (req[1] == 1'b1)?c:{W{1'bZ}};
assign bus = (req[0] == 1'b1)?d:{W{1'bZ}};
// 读总线
assign dout = bus;
endmodule

测试文件：

`timescale 1ns / 1ps
//
// Company:
// Engineer: CLL
//
// Create Date: 2020/04/29 11:40:55
// Design Name:
// Module Name: bus_tsb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module bus_tsb(

    );
reg req_a,req_b,req_c,req_d;
reg [3:0]a,b,c,d;
wire [3:0]dout;
initial
begin
    {req_a,req_b,req_c,req_d}=4'b1000;//选择A驱动
    # 200
    {req_a,req_b,req_c,req_d}=4'b0010;//选择C驱动
    # 200
    {req_a,req_b,req_c,req_d}=4'b0100;//选择B驱动
    # 50
    {req_a,req_b,req_c,req_d}=4'b0001;//选择D驱动
end
initial
begin
    a = 4'b0000;
    b = 4'b0000;
    c = 4'b1111;
    d = 4'b1111;
    fork
        repeat(16)#10 a = a+1;
        # 200 repeat(16)#20 c = c-1;
    join
end

// 例化语句
bus_tri inst(
    .req_a(req_a),
    .req_b(req_b),
    .req_c(req_c),
    .req_d(req_d),
    .a(a),
    .b(b),
    .c(c),
    .d(d),
    .dout(dout)
);
endmodule

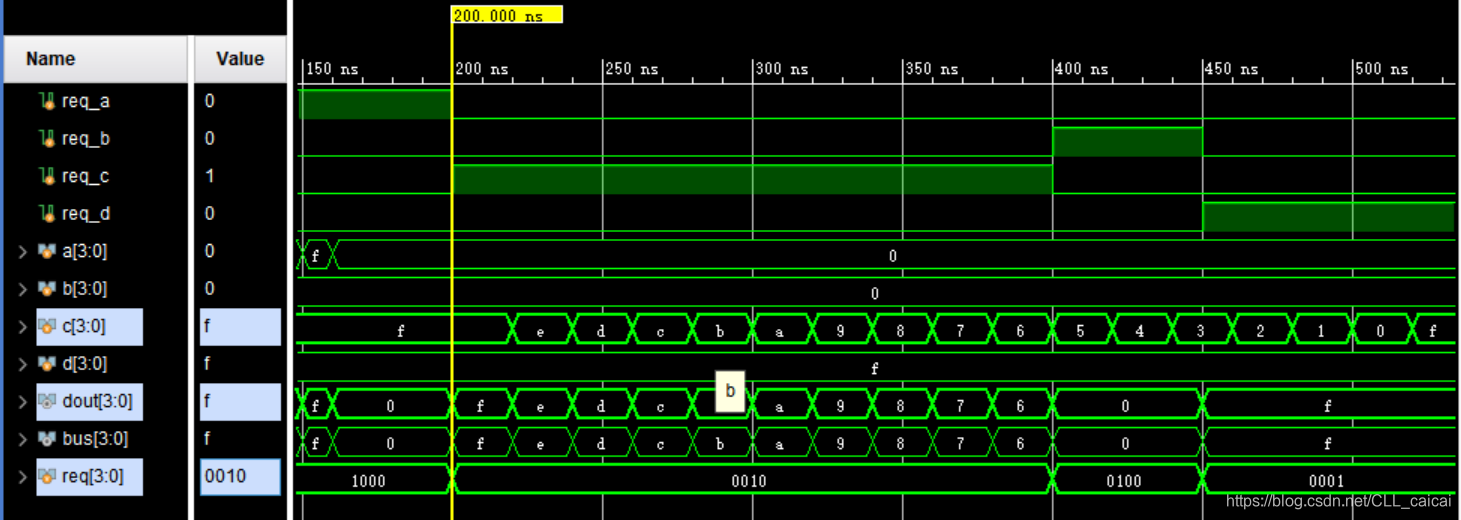

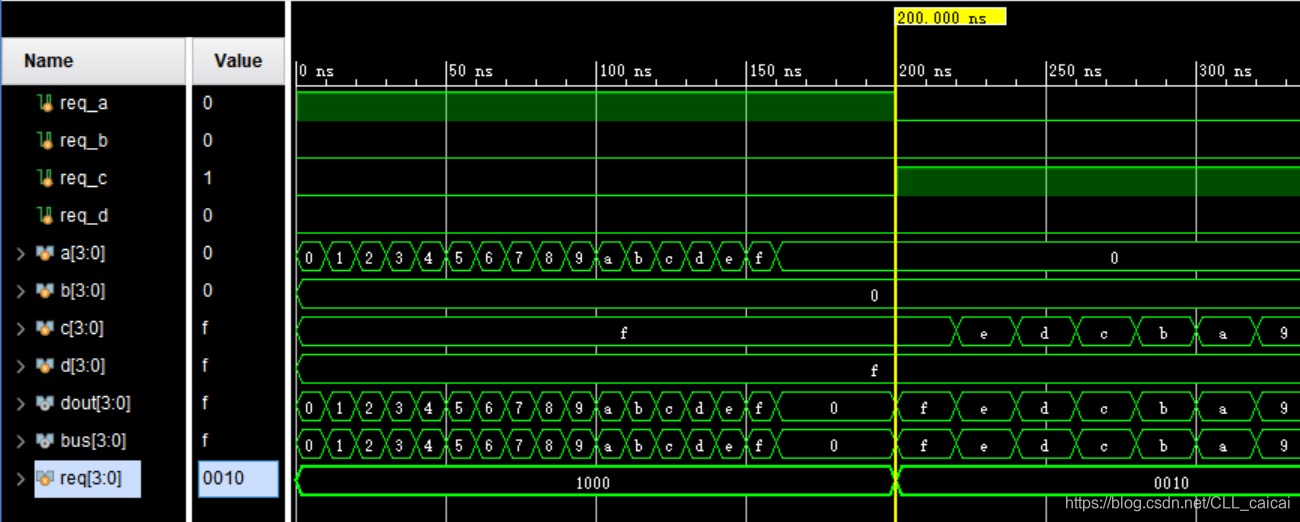

测试文件设计为：

前200us，端口a请求有效，a中数据从0000-1111递增；

200us-400us，端口c请求有效，c中数据从1111-0000递减；

前400us-450us，端口b请求有效，b中数据0000；

450us以后，端口d请求有效，d中数据1111；
