个人觉得这篇paper非常适合学习，因为

1. 文章写得很清楚，没有跳步。

2. 源码也很清楚，容易看懂。

3. 详细介绍了很多复杂预测模型的基本原理，看完再看别的会更好理解。

原文链接：

https://openaccess.thecvf.com/content/CVPR2022/papers/Zhou_HiVT_Hierarchical_Vector_Transformer_for_Multi-Agent_Motion_Prediction_CVPR_2022_paper.pdf

Abstract

向量化地图能很好把握复杂的交互信息，但以往的方法缺乏对于对称性的使用（以每个agent为中心来看，应该是相同的建模），因此增加了很多运算。因此本文把预测问题解耦成agent的局部特征提取再全局的交互两步。场景表示是平移不变的，学习模块是旋转不变的，这样便可以应对几何变化，使得agent被一次性处理。对于小model来说，是很好的选择。

Introduction

对与agent的意图预测，很重要的就是利用好复杂交互。相比rasterized地图，向量地图的主要问题是在融合feature时不具备旋转平移不变性。以前的办法是把feature都转到agent的坐标系，这导致了在大量agent的情况下，算力吃不消的问题，因为需要在每个坐标系下去算相同向量的feature，有很多重复计算的部分。在时间和空间维度上，以前是一起处理的，这样运算量也很大。本文采取了多阶段的做法。

第一阶段：避免一口气处理interaction，只在agent local取feature

第二阶段：使用local feature的位置信息进行global的transformer交互

第三阶段：decoder处理local和global的feature来获得未来轨迹

为了利用好对称性，使用了平移不变的场景表示，然后又用了旋转不变的cross attention来处理空间上的交互。以上做法有这么几个好处：

1. 通过local特征提取和global交互，实现了逐步融合信息，可以处理大量的元素。

2. 此办法具有旋转平移不变性。

3. 相比老办法会更加快且更加准。

Approach

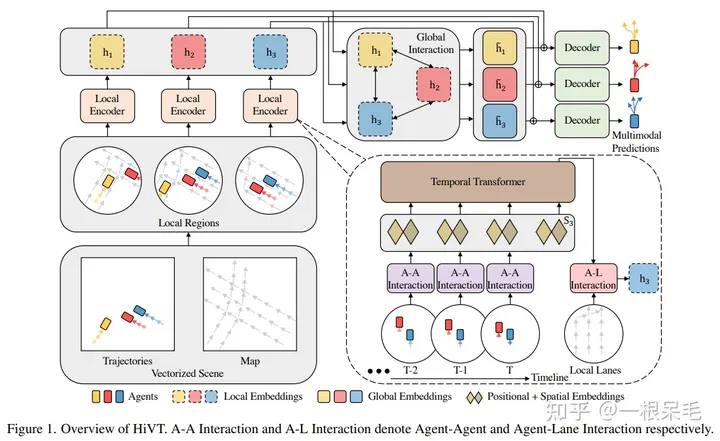

Overall

第一步是对agent平移到自己的坐标系，连带着周围的信息。这样来提取agent自己的feature。

第二步是对不同agent进行全局的交互。

第三步是解码获得多模轨迹。

Scene Representation

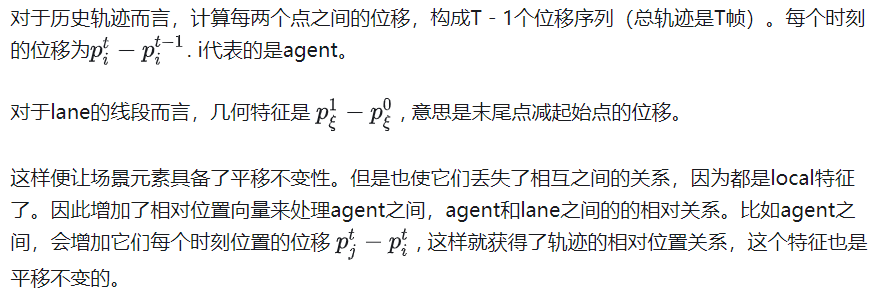

所有场景元素都平移到agent自己的坐标系。

另外代码里也支持了旋转。

Hierarchical Vector Transformer

为了学习复杂的时空交互，采用transformer来处理。直接做时空的transformer的话，复杂度相当高，达到 O)， 因为N个agent有T帧feature，然后L条lane也得放进来，这所有的token在transformer的矩阵乘法里会再平方一下。对于local特征来说，为了降低复杂度，把时空拆开，对于空间，只做每个时刻的local的融合。同时，也把空间分割成N个局部空间，每个空间是每个agent中心的local特征。

1. 对于每一个空间，对agent和附近的agent在每个时刻cross mha融合。

2. 然后进行时间维度的再一次mha融合，提取出agent的local feature。

3. 再是agent和lane之间在当前帧的cross mha融合，这样得到了和周围各种信息充分融合的agent local feature。

总的复杂度是O(++NL). 第一项是对每个时刻的agent间交互，不做时间的交互。第二项是对每个agent的不同时刻交互。第三项是agent和lane的cross交互。

如果考虑到agent中心的某个范围，故而只选了附近的物体的话，总复杂度可以进一步下降。

Local Encoder

上面讲到的3步详细的介绍。

Agent-Agent Interaction

采用了旋转不变的cross attention来处理中心agent和附近agent交互。使用agent的最接近当前帧的位移作为朝向来旋转所有的物体。对于然后每一帧的位置和别的一些语义feature一起进入MLP获得这个agent在某个时刻的feature。

对于周围agent和当前agent的交互，叠加上周围agent和当前agent的相对位置，再过MLP提取交互的feature。

然后就可以做当前agent和附近agent的cross mha。

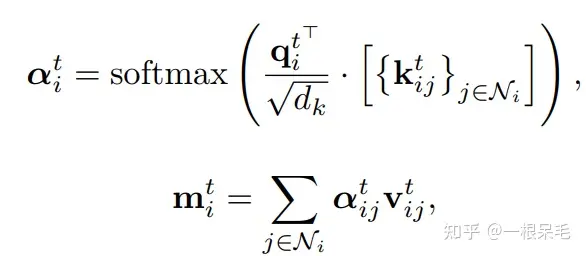

具体的做法是先计算当前agent在周围agent feature上的权重（可以理解为和哪些agent关系比较密切）。然后加权取周围agent上的feature。这就算是融合了agent和周围agent的交互信息。

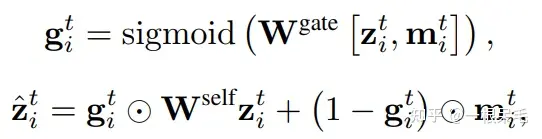

然后使用了gate的概念来融合上面的交互信息和agent自己的信息。先是将交互信息和agent的信息融合起来过sigmoid，获得0-1的一个值，作为agent自己feature的比重。再加权在agent自己的feature和上面的交互feature，有效控制最后的agent feature中两种feature的比例。

以上步骤都是在每帧并行做的。

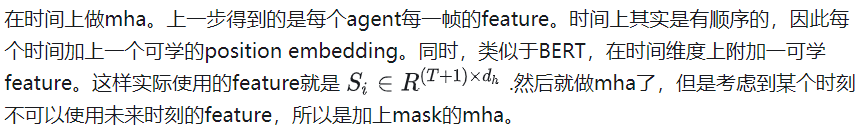

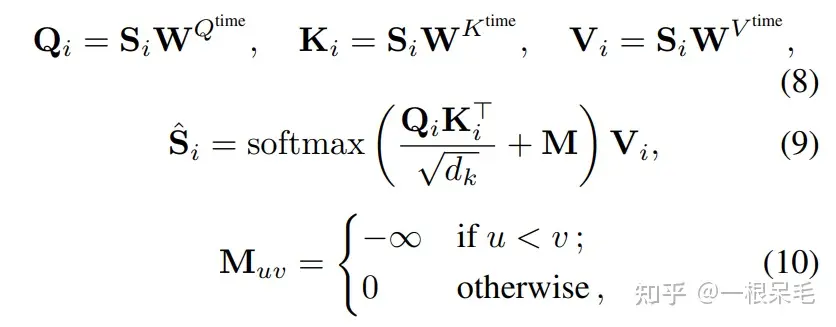

Temporal Dependency

Agent-Lane Interaction

lane的信息可以很好的引导意图的学习。先把地图信息根据agent的朝向旋转，每一帧包含了旋转后的lane线段向量，旋转后的lane起始点相对agent在T时刻的位置，以及地图元素的语义信息，对于每一帧都并行提取。

这样获得的多个lane和agent的交互feature作为key和value，而上一步的结果作为query，这样进行cross mha。最后的就能得到agent的融合后feature了。

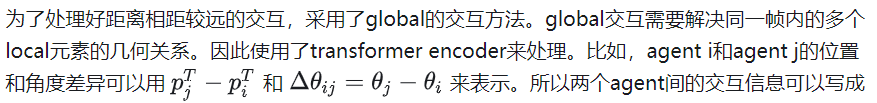

Global Interaction Module

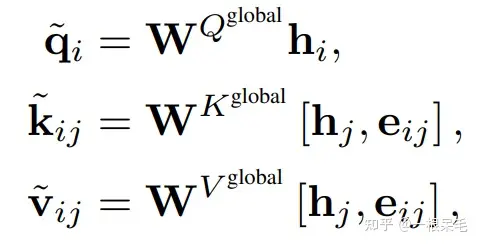

然后进行cross mha，其中和分别表示上一步得到的融合后的agent local feature。对于agent i来说，就是用i作为query去加权获得其和另一个别的agent的交互结果。

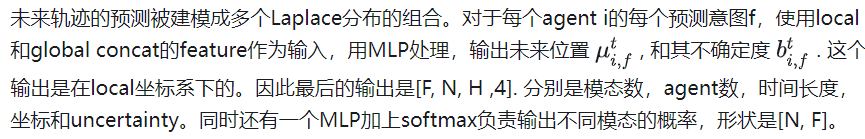

Multimodal Future Decoder

Laplace分布

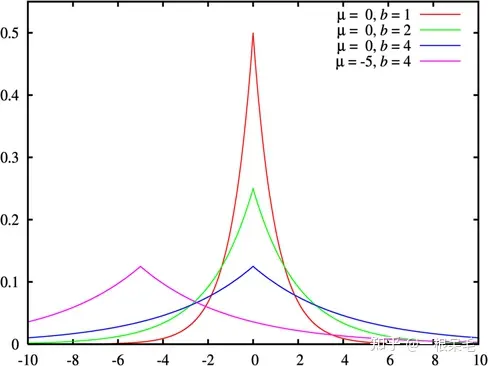

相比normal dist，不使用平方，而使用绝对值来处理目标值和平均值的差，这个分布在目标值附近会更集中，尾部会更平。

Training

先计算所有模态里和gt的距离最近的预测结果，计算方式是每个时刻的误差加起来，得到[F, N]的结果，对每个agent选出最小结果，我们只优化离gt最近的预测模态。loss由两部分组成

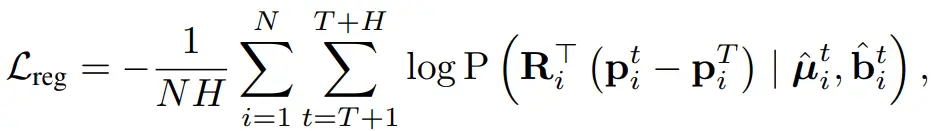

回归loss的计算方式为

直白的解释的话就是把gt转到agent坐标系，然后计算gt和学到的laplace分布的差（把gt坐标代入laplace分布求值）。因为假设了时间独立，agent独立，因此需要把这个loss乘起来，所以用log后求和来避免特小值。负号确保越接近gt的loss是越小的。

分类loss控制模态概率学习。做法是计算每个模态和gt的差之和，离gt越近的模态算到的值越小，所以取负号使得越接近的模态值越高，然后用softmax计算出一个soft过的one hot label。于是就可以和预测概率去算交叉熵loss了。
