2022年下半年软件设计师下午试题

 可以看看我的总结篇：软考-软件设计师总结_软考软件设计_Catherinemin的博客-CSDN博客

试题一

随着新能源车数量的迅猛增长，全国各地电动汽车配套充电桩急速增长，同时也带来了充电桩计量准确性的问题。充电桩都需要配备相应的电能计量和电费计费功能，需要对充电计量准确性强制进行检定。现需开发计量检定云端软件，其主要功能是：

(1)数据接收。接收计量装置上报的充电数据，即充电过程中电压、电流、电能等充电监测数据和计量数据(充电监测数据为充电桩监测的数据，计量数据为计量装置计量的数据，以秒为间隔单位)，接收计量装置心跳数据，并分别进行存储。

(2)基础数据维护。管理员对充电桩、计量检定装置等基础数据进行维护。

(3)数据分析。实现电压、电流、电能数据的对比，进行误差分析，记录充电桩的充电误差，供计量装置检定。系统根据计量检测人员给出的查询和统计条件展示查询统计结果。

(4)充电桩检定。分析充电误差：计量检测人员根据误差分析结果和检定信息记录，对充电桩进行检定，提交检定结果；系统更新充电桩中的检定信息(检定结果和检定时间)，并存储于检定记录。

(5)异常告警。检测计量装置心跳，当心跳停止时，向管理员发出告警。

(6)检定信息获取，供其它与充电桩相关的第三方服务查询充电桩中的检定信息。

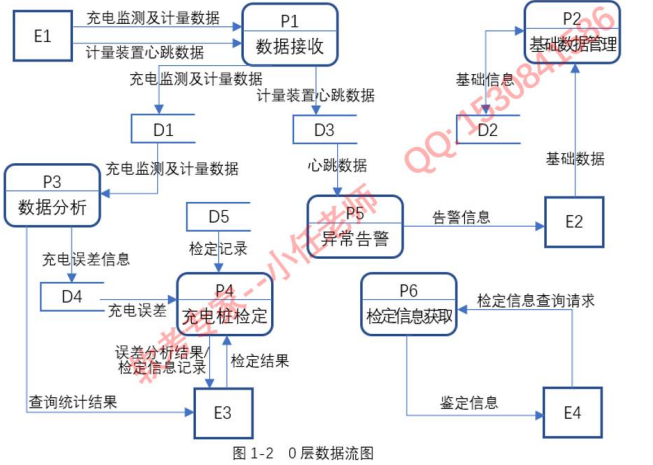

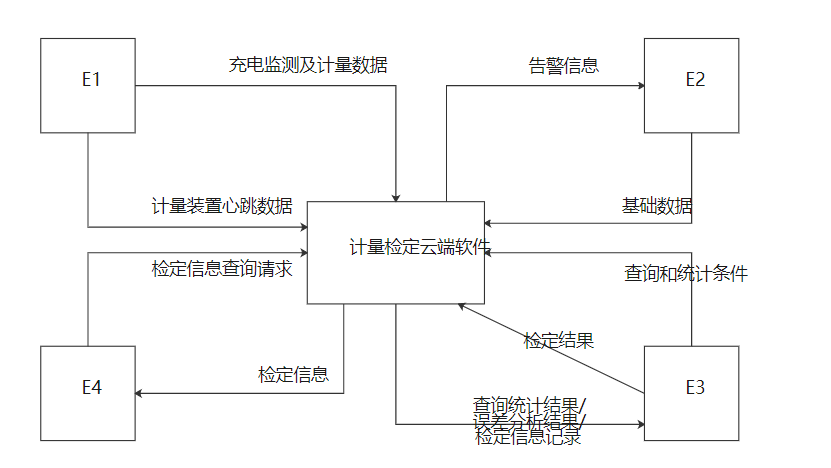

现采用结构化方法对计量检定云端软件进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。



问题1(4分)
使用说明中的词语,给出图1-1中的实体E1~E4的名称。

问题2(5分)
使用说明中的词语,给出图1-2中的数据存储D1-D5的名称。

问题3(4分)
根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。

问题4(2分)
根据说明，给出"充电监测与计量数据"数据流的组成。

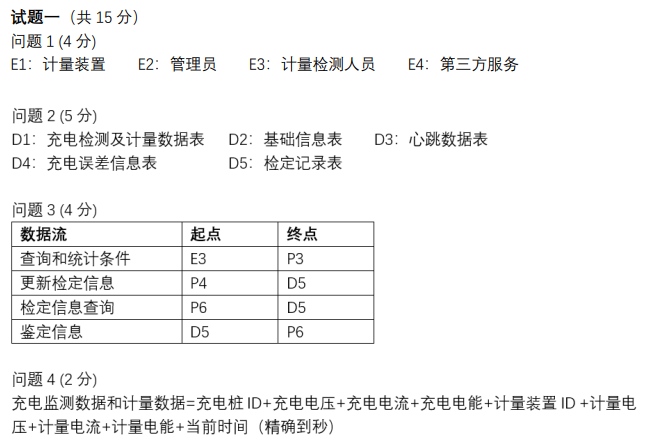

参考答案：

试题二（共15分）

某营销公司为了便于对各地的分公司及专卖店进行管理，拟开发一套业务管理系统，请根据下述需求描述完成该系统的数据库设计。

需求描述

(1) 分公司信息包括：分公司编号、分公司名、地址和电话。其中，分公司编号唯一确定分公司关系的每一个元组。每个分公司拥有多家专卖店，每家专卖店只属于一个分公司。

(2) 专卖店信息包括：专卖店号、专卖店名、店长、分公司编号、地址、电话，其中店号唯一确定专卖店关系中的每一个元组。每家专卖店只有一名店长，负责专卖店的各项业务：每名店长只负责一家专卖店：每家专卖店有多名职员，每名职员只属于一家专卖店。

(3)职员信息包括：职员号、职员名、专卖店号、岗位、电话、薪资。其中，职员号唯一标识职员关系中的每一个元组。岗位有店长、营业员等。

概念模型设计

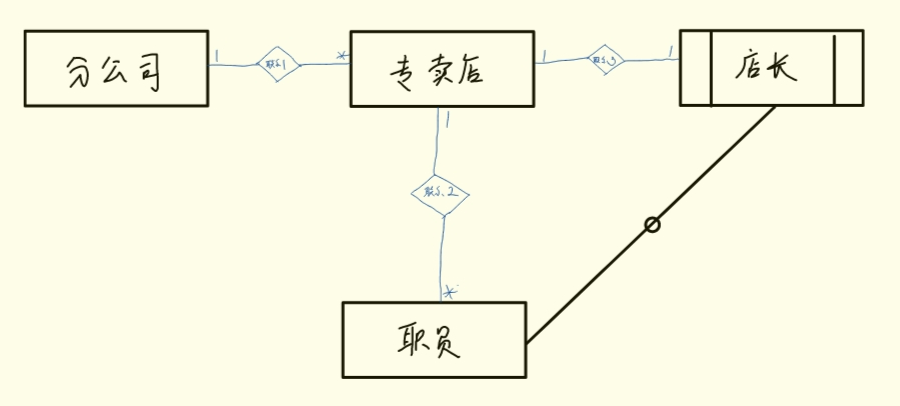

根据需求阶段收集的信息，设计的实体联系图(不完整)如图2-1所示。

逻辑结构设计

根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整)：

分公司(分公司编号，分公司名，地址，电话)
专卖店(专卖店号，专卖店名， (  a  )，地址，电话)
职员(职员号，职员名， (  b  )，岗位，电话，薪资)
问题1 (6分)

根据需求描述，图2-1实体联系图中缺少三个联系。请在答题纸对应的实体联系图中补充三个联系及联系类型。

注：联系名可用联系1、联系2、联系3，也可根据你对题意的理解取联系名。

问题2 (6分)

(1)将关系模式中的空(  a  )、(  b  )的属性补充完整，并填入答题纸对应的位置上。

(2)专卖店关系的主键：(  c  ) 和外键：(  d  )。

职员关系的主键：(  e  ) 和外键：(  f  )。

问题3 (3分)

(1)为了在紧急情况发生时，能及时联系到职员的家人，专卖店要求每位职员至少要填写位紧急联系人的姓名、与本人关系和联系电话。根据这种情况，在用2-1中还需添加的实体是(  g  )，职员关系与该实体的联系类型为(  h  )。

(2)给出该实体的关系模式。

参考答案：

【问题1】(6分)

【问题2】(6分)
(1)(a)分公司编号，职员号 (b)专卖店号
(2)(c)专卖店号 (d)职员号，分公司编号 (e)职员号 (f)专卖店号

【问题3】(3 分)
(1)(g)紧急联系人 (h)1对多(或1: n)
(2)紧急联系人(职员号，紧急联系人姓名，与本人关系，联系电话)

试题三（共15分）

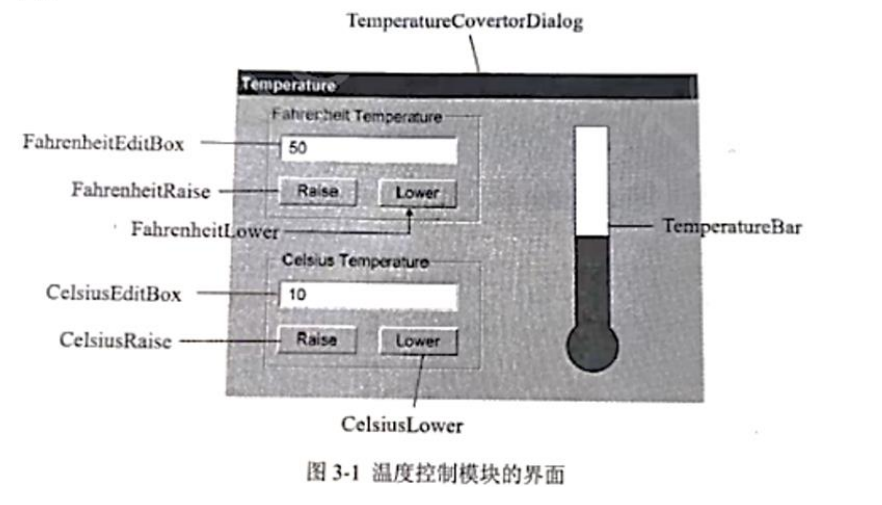

图3-1所示为某软件系统中一个温度控制模块的界面，界面上提供了两种温度计量单位，即华氏度(Farechet)和摄氏度(Celsius)。软件支持两种计量单位之间的自动换算，即若输入一个华氏度的温度，其对应的摄氏度温度值会自动出现在摄氏度的显示框内，反之亦然。

用户可以通过该界面上的按钮Raise (升高温度)和Lower (降低温度)来改变温度的值。界面右侧是个温度计，将数字形式的温度转换成温度计上的刻度比例进行显示。当温度值改变时，温度计的显示也随之同步变化。

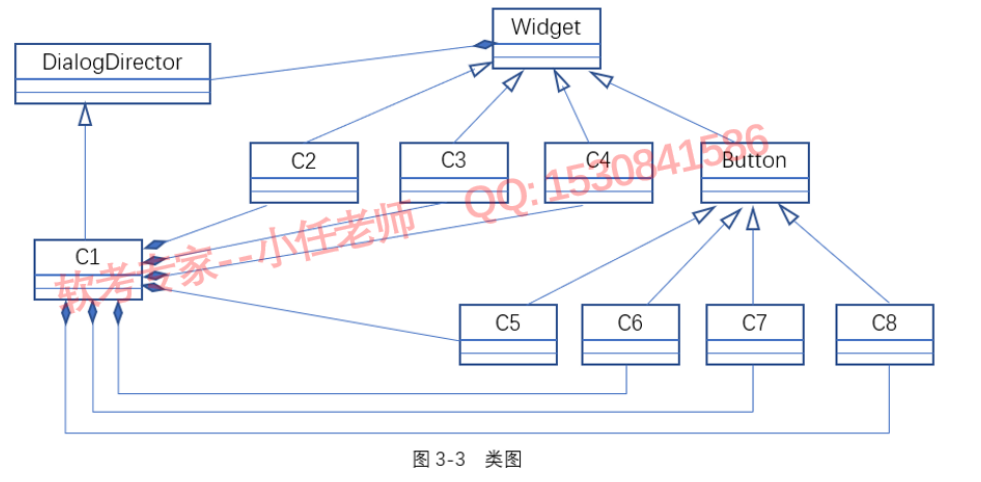

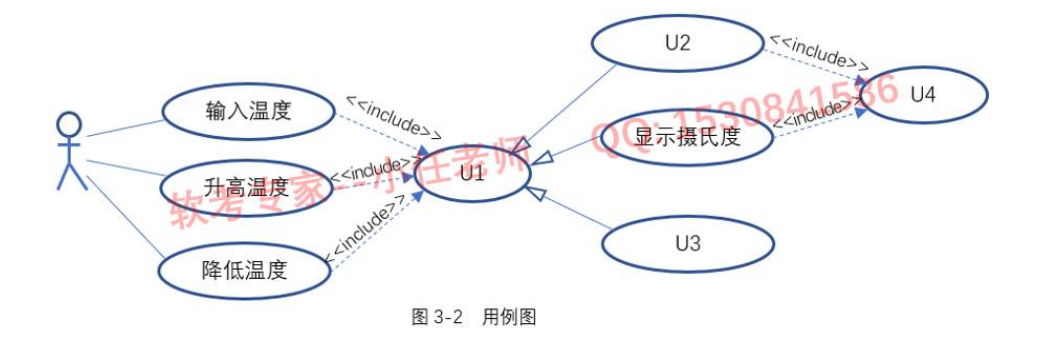

现在采用面向对象方法现实该温度控制模板，得到如图3-2所示的用例图和3-3所示的类图。

问题1 (4分)

根据说明中的描述，给出图3-2中U1~U4所对应的用例名。

问题2 (8分)

根据说明中的描述，给出图3-3中C1~C8所对应的类名(类名使用图3-1中标注的词汇)。

问题3 (3分)

现需将图3-1所示的界面改造为个更为通用的 GUI应用，能够实现任意计量单位之间的换算，例如千克和磅之间的换算、厘米和英寸之间的换算等等。为了实现这个新的需求，可以在图3-3所示的类图上增加哪种设计模式?请解释选择该设计模式的原因(不超过50字)。


参考答案：
问题1(4分)
U1:显示温度
U2:显示华氏度
U3∶温度计显示
U4∶自动单位换算

问题2(8分)
C1: TemperatureCovertorDialog
C2: FahrenheitEditBox C3: CelsiusEditBox C4: TemperatureBar(C2-c4可互换)
C5: FahrenheitRaise C6:FahrenheitLower C7:CelsiusRaisec8: CelsiusLower (C5~C8可互换)

问题3(3分)
策略模式。
策略模式就是定义一系列的算法，把它们一个个封装起来，并且使它们可相互替换。正好符合题目的要求，实现任意计量单位间的换算。策略模式使得算法可独立于使用它的客户而变化。

试题四（共15分）

排序是将一组无序的数据元素调整为非递减顺序的数据序列的过程，堆排序是一种常用的排序算法。用顺序存储结构存储堆中元素。非递减堆排序的步骤是：

(1)将含n个元素的待排序数列构造成一个初始大顶堆，存储在数组R(R[1]，R[2]，...，R[n])中。此时堆的规模为 n，堆顶元素R[1]就是序列中最大的元素，R[n]是堆中最后一个元素。

(2)将堆顶元素和堆中最后一个元素交换，最后一个元素脱离堆结构，堆的规模减1，将堆中剩余的元素调整成大顶堆;

(3)重复步骤(2)，直到只剩下最后一个元素在堆结构中，此时数组R是一个非递减的数据序列。

C代码

下面是该算法的C语言实现。

(1)主要变量说明

n:待排序的数组长度

R[]：待排序数组，n个数放在R[1]，R[2]，...，R[n]中

(2)代码


#include<stdio.h>
#define MAXITEM 100

/*调整堆
R:待排序数组；
v:节点编号，以v为根的二叉树，R[v]>=R[2v]，R[v]>=R[2v+1]，且其左子树和右子树都是大顶堆
n:堆结构的规模，即堆中的元素数
*/

void Heapify(int R[MAXITEM],int v,int n){
	int i,j;
	i=v;
	j=2*i;

	R[0]=R[i];
	while(j<=n){
		if(j<n&&R[j]<R[j+1]){
			j++;
		}
		if(R[i]<R[j]){//填空1
			R[i]=R[j];
			i=j;
			j=2*i;
		}
		else{
			j=n+1;
		}
	}
	R[i]=R[0];
}

/*堆排序，R为待排序数组，n为数组大小*/
void HeapSort(int R[MAXITEM],int n){
	int i;
	for(i=n/2;i>=1;i--){
		Heapify(R,i,n);//填空2
	}
	for(i=n;i>1;i--){//填空3
		R[0]=R[i];
		R[i]=R[1];
		R[1]=R[0];//填空4
		Heapify(R,1,i-1);
	}
}

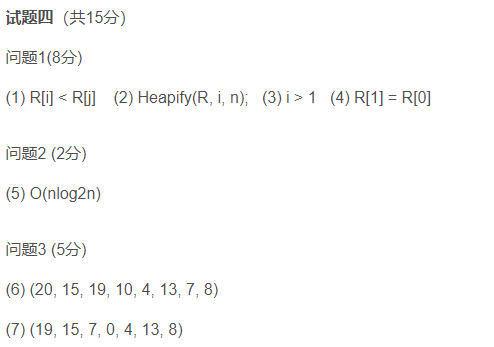

问题1(8分)

根据以上说明和C代码，填充C代码中的空(1)～(4)。

问题2 (2分)

根据以上说明和C代码，算法的时间复杂度为(5)(用O符号表示)。

问题3 (5分)

考虑数据序列R=(7，10，13，15，4，20，19，8)，n=8，则构建的初始大顶堆为( 6 )，

第一个元素脱离堆结构，对剩余元素再调整成大顶堆后的数组R为( 7 )。


试题六（共15分）

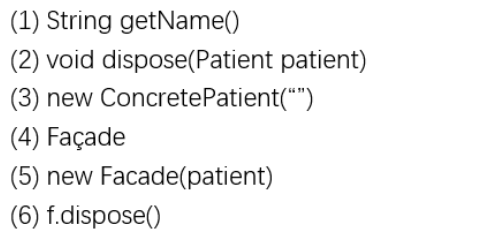

阅读下列说明和JAVA代码，将应填入(n)处的字句写在答题纸的对应栏内。

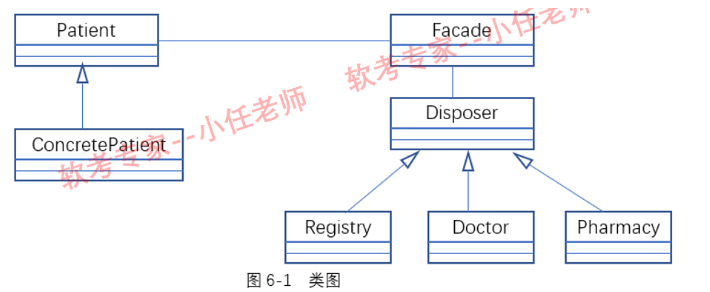

Facade(外观)模式是一种通过为多个复杂子系统提供一个一致的接口，而使这些子系统更加容易被访问的模式，以医院为例，就医时患者需要与医院不同的职能部门交互，完成挂号、门诊、取药等操作。为简化就医流程，设置了一个接待员的职位，代患者完成上述就医步骤，患者则只需与接待员交互即可。如图6-1给出了以外观模式实现该场景的类图。

package test_2022_2;

interface Patient{
    public abstract String getName();//填空1
}


interface Disposer{

    public abstract void dispose(Patient patient);//填空2
}

class Resgistry implements Disposer{
    public void dispose(Patient patient){
        System.out.println("I am registering..."+patient.getName());
    }
}

class Doctor implements Disposer{//医生门诊
    public void dispose(Patient patient){
        System.out.println("I am diagnosing..."+patient.getName());
    }
}

class Pharmacy implements Disposer{//取药
    public void dispose(Patient patient){
        System.out.println("I am medicine..."+patient.getName());
    }
}

class Facade{
    private Patient patient;

    public Facade(Patient patient) {
        this.patient = patient;
    }

    public void dispose(){
        Resgistry resgistry=new Resgistry();
        Doctor doctor= new Doctor();
        Pharmacy ph=new Pharmacy();

        resgistry.dispose(patient);
        doctor.dispose(patient);
        ph.dispose(patient);
    }
}

class ConcretePatient implements Patient{
    private String name;

    public ConcretePatient(String name) {
        this.name = name;
    }
    public String getName(){
        return name;
    }
}


public class PatientTest {
    public static void main(String[] args) {
        Patient patient = new ConcretePatient("name");//填空3
        Facade f = new Facade(patient);//填空4、5
        f.dispose();//填空6
    }
}
//输出
//        I am registering...name
//        I am diagnosing...name
//        I am medicine...name
