Verilog可综合语句之task 与 function

Verilog可综合语句之task 与 function

function 定义

(1)函数通过关键词 function 和 endfunction 定义
(2)不允许输出端口声明（包括输出和双向端口） ，但可以有多个输入端口
(3)[range]参数指定函数返回值的类型或位宽，是一个可选项，若没有指定，默认缺省值为宽度 1 bit的寄存器数据
(4)function_name为所定义函数的名称，对函数的调用也是通过函数名完成的，并在函数结构体内部代表一个 内部变量，函数调用的返回值就是通过函数名变量传递给调用语句。函数定义在函数内部会隐式定义一个寄存器变量，该寄存器变量和函数同名并且位宽也一致。函数通过在函数定义中对该寄存器的显式赋值来返回函数计算结果
(5)input_declaration 为各个输入端口的位宽和类型进行说明，在函数定义中至少要有一个输入端口

特点：

(1)函数定义只能在模块中完成，不能出现在过程块中
(2)函数至少要有一个输入端口；不能包含输出端口和双向端口
(3) 在函数结构中， 不能使用任何形式的时间控制语句 （#、 wait 等） ， 也不能使用 disable中止语句
(4)函数定义结构体中不能出现过程块语句（always 语句）
(5)函数内部可以调用函数，但不能调用任务。

调用:

(1)函数调用可以在过程块中完成，也可以在 assign 这样的连续赋值语句中出现。
(2)函数调用语句不能单独作为一条语句出现，只能作为赋值语句的右端操作数。
(3)如果task或者function在不同地方并发调用，则它们使用同一组变量个内存地址，存在冲突产生错误。
为避免错误，声明时在task和function后面加上automatic 关键字。如：task automatic task_id
… endtask

module full_adder_function(A,
                          B,
                          CIN,
                          S,
                          COUT);

    input[3:0]  A;
    input[3:0]  B;
    input  CIN;
    output[3:0]  S;
    output COUT;
    wire[3:0] S0,S1,S2,S3;

function signed[1:0] ADD;
//port declaration
    input A;
    input B;
    input CIN;
//internal node signals declaration
    reg S,COUT;
 begin
    S = A^B^CIN;
    COUT = (A&B)|(A&CIN)|(B&CIN);
    ADD = {COUT,S};
end
 endfunction

    assign S0 = ADD(A[0],B[0],CIN);
    assign S1 = ADD(A[1],B[1],S0[1]);
    assign S2 = ADD(A[2],B[2],S1[1]);
    assign S3 = ADD(A[3],B[3],S2[1]);

    assign S = {S3[0],S2[0],S1[0],S0[0]};
    assign COUT = S3[1];
 endmodule

---

任务定义

（1）在第一行task语句中不能列出端口名称； （2）任务的输入、输出端口和双向端口数量不受限制，甚至可以没有输入、输出以及 双向端口。
（3）在任务定义的描述语句中，可以使用出现不可综合操作符合语句（使用最为频繁 的就是延迟控制语句） ，但这样会造成该任务不可综合。
（4）在任务中可以调用其他的任务或函数，也可以调用自身。 （5）在任务定义结构内不能出现 initial和 always过程块。
（6）在任务定义中可以出现“disable 中止语句” ，将中断正在执行的任务，但其是不
可综合的。当任务被中断后，程序流程将返回到调用任务的地方继续向下执行。

任务调用

任务的调用： 任务中不能出现 initial 语句和 always 语句语句， 但任务调用语句可以在initial语句和 always
语句中使用。 任务调用语句中，参数列表的顺序必须与任务定义中的端口声明顺序相同。
任务调用语句是过程性语句，所以任务调用中接收返回数据的变量必须是寄存器类型。

module full_adder_ask(A,
                      B,
                      CIN,
                      S,
                      COUT);
  input[3:0] A;
  input[3:0] B;
  input CIN;
  output[3:0] S;
  output COUT;
  reg[3:0] S0,S1,S2,S3;

task ADD;
  input A;
  input B;
  input CIN;
  output[1:0] SUM;
  reg S;
  reg COUT;

begin
   S = A^B^CIN;
   COUT = (A&B)|(A&CIN)|(B&CIN);
   SUM  = {COUT,S};
end
endtask

always@(*)
begin                                               // 任务调用语句只能出现在过程块内
   ADD(A[0],B[0],CIN,S0);
   ADD(A[1],B[1],S0[1],S1);
   ADD(A[2],B[2],S1[1],S2);
   ADD(A[3],B[3],S2[1],S3);
end
   assign S = {S3[0],S2[0],S1[0],S0[0]};
   assign COUT = S3[1];
endmodule

---

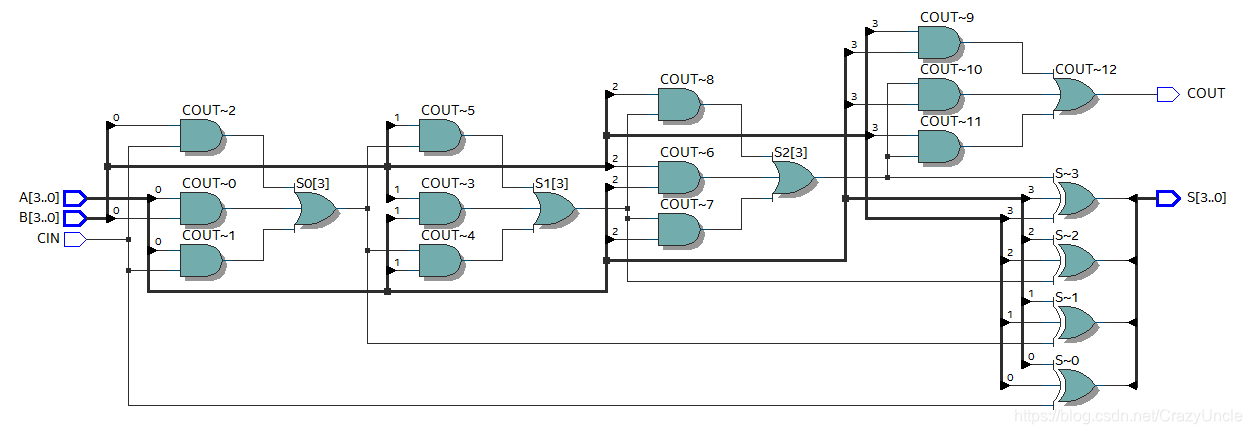

结论:综合后的电路是一样的，但是应注意它们使用的场合以及注意事项，考虑什么情况下可综合，什么情况下不可综合。
