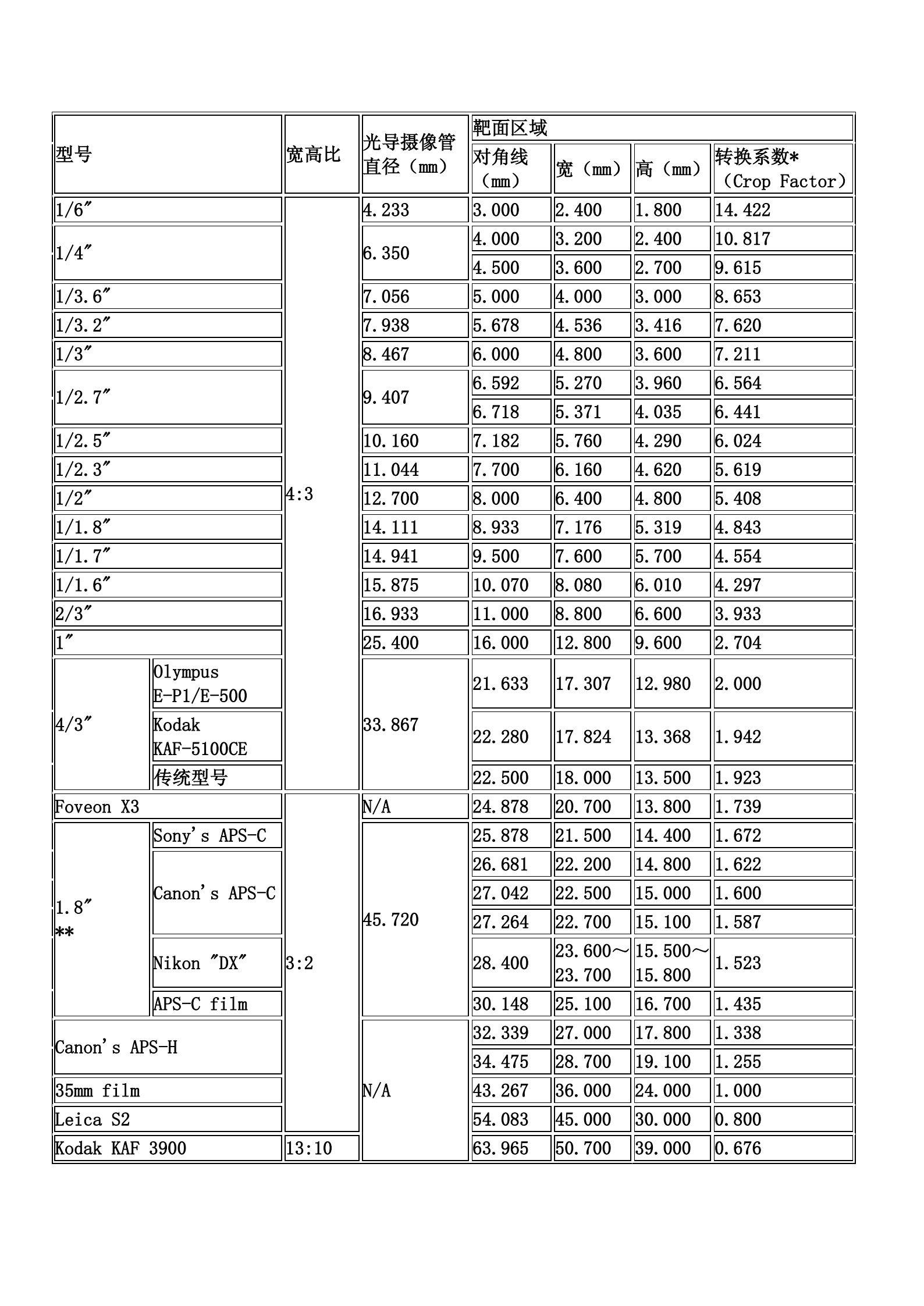

相机常见感光芯片的几何尺寸

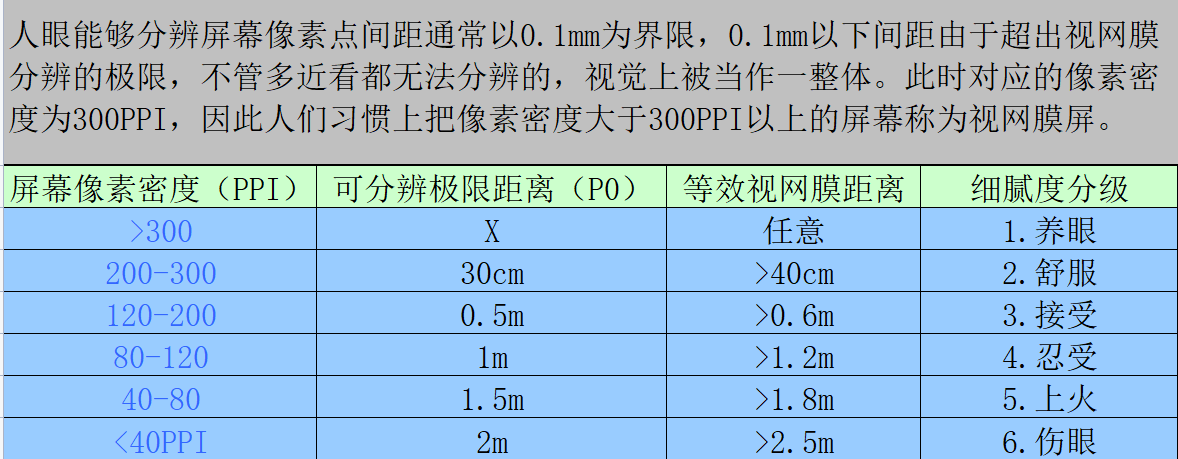

dpi是dot per inch,每英寸多少点,表示印刷品点密度

ppi是 Pixel per inch,每英寸像素数,针对显示器的设计时,dpi=ppi。

ppi计算方法是长宽各自平方之和开方,除以对角线长度(单位英寸)。

现以NiKon D700相机为例介绍其内参数矩阵参数之间的换算关系:

就算大家身边没有这款相机也无所谓,可以在网上百度一下,很方便的就知道其一些参数——

焦距 f = 35mm 最高分辨率:4256×2832 传感器尺寸:36.0×23.9 mm

根据以上定义可以有:

u0= 4256/2 = 2128 v0= 2832/2 = 1416 dx = 36.0/4256 dy = 23.9/2832

fx = f/dx = 4137.8 fy = f/dy = 4147.3

其中相机的内参和外参可以通过张正友标定获取。

### 常见感光芯片类型及其工作原理 感光芯片是现代成像设备的核心组件之一,广泛应用于数码相机、手机摄像头以及各种图像采集系统中。以下是常见的几种感光芯片类型及其基本原理: #### 1. CCD(Charge-Coupled Device) CCD 是一种基于电荷耦合技术的感光元件。它通过光电效应将入射光子转换为电子信号,并存储这些电荷。随后,这些电荷被逐行读取并转化为数字信号输出。 - **优点**: 高灵敏度、低噪声、动态范围广。 - **缺点**: 制造成本较高,功耗较大。 这种类型的感光芯片通常用于高端摄影器材和科学仪器中[^4]。 #### 2. CMOS(Complementary Metal-Oxide-Semiconductor) CMOS 感光芯片利用半导体工艺制造而成,每个像素单元由微透镜 Micro Lens、彩色滤膜 Color Filter 和光敏二极管 Photo Diode 组成[^2]。它的特点是集成了放大器和模数转换电路,可以直接在芯片上完成模拟到数字的转化过程。 - **优点**: 成本较低、能耗少、集成度高。 - **缺点**: 对于弱光环境下的表现不如 CCD 芯片理想。 目前大多数消费级电子产品如智能手机和平板电脑都采用了 CMOS 技术作为其影像传感器解决方案[^5]。 #### 3. NMOS(N-Type Metal Oxide Semiconductor) NMOS 属于早期的一种固态成像器件,在某些特定场合仍然有所应用。相比起后来发展起来的 CMOS 来说,NMOS 的性能指标相对落后一些。 - 它的工作机制类似于简单的开关操作模式——即当光线照射时会产生电流变化从而实现检测功能;但由于存在较大的暗电流等问题而逐渐被淘汰掉。 综上所述可以看出不同种类之间各有侧重方向适合各自应用场景需求特点明显差异显著因此选择适合自己项目实际状况的产品至关重要[^6]。 ```python # 示例代码展示如何初始化一个虚拟的CMOS传感器对象 class CMOS_Sensor: def __init__(self, resolution=(1920, 1080)): self.resolution = resolution def capture_image(self): print(f"Capturing image at {self.resolution} resolution.") sensor = CMOS_Sensor() sensor.capture_image() ```
