基于1830工艺，对https://blog.csdn.net/Czy1377004611/article/details/119241182?spm=1001.2014.3001.5502的折叠式共源共栅放大器进行改进，成为轨对轨运放

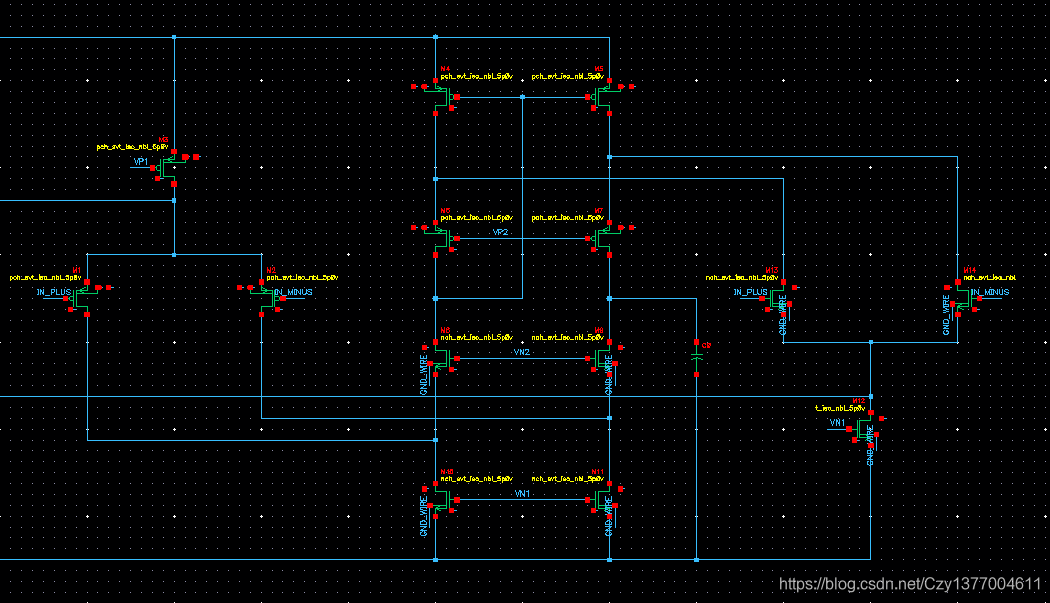

运放的基本结构如图，相比于pmos输入的折叠式共源共栅，加入了nmos输入

当输入电压高于 VDD-Von3-Vgs1时，pmos输入差分对截止，nmos输入差分对导通，增益为GmnRout

当输入电压低于 Von3+Vgs1时，nmos输入差分对截止，pmos输入差分对导通，增益为GmpRout

其余输入电压，nmos和pmos输入差分对都导通，增益为(Gmp+Gmn)Rout

这样就扩展了输入共模电压范围。

由公式

可知，为保证在共模电压输入范围内增益固定，需要保证nmos和
