STM32+拨码开关,读取拨码开关电平值并转换成16进制数,一种简洁的编程思路

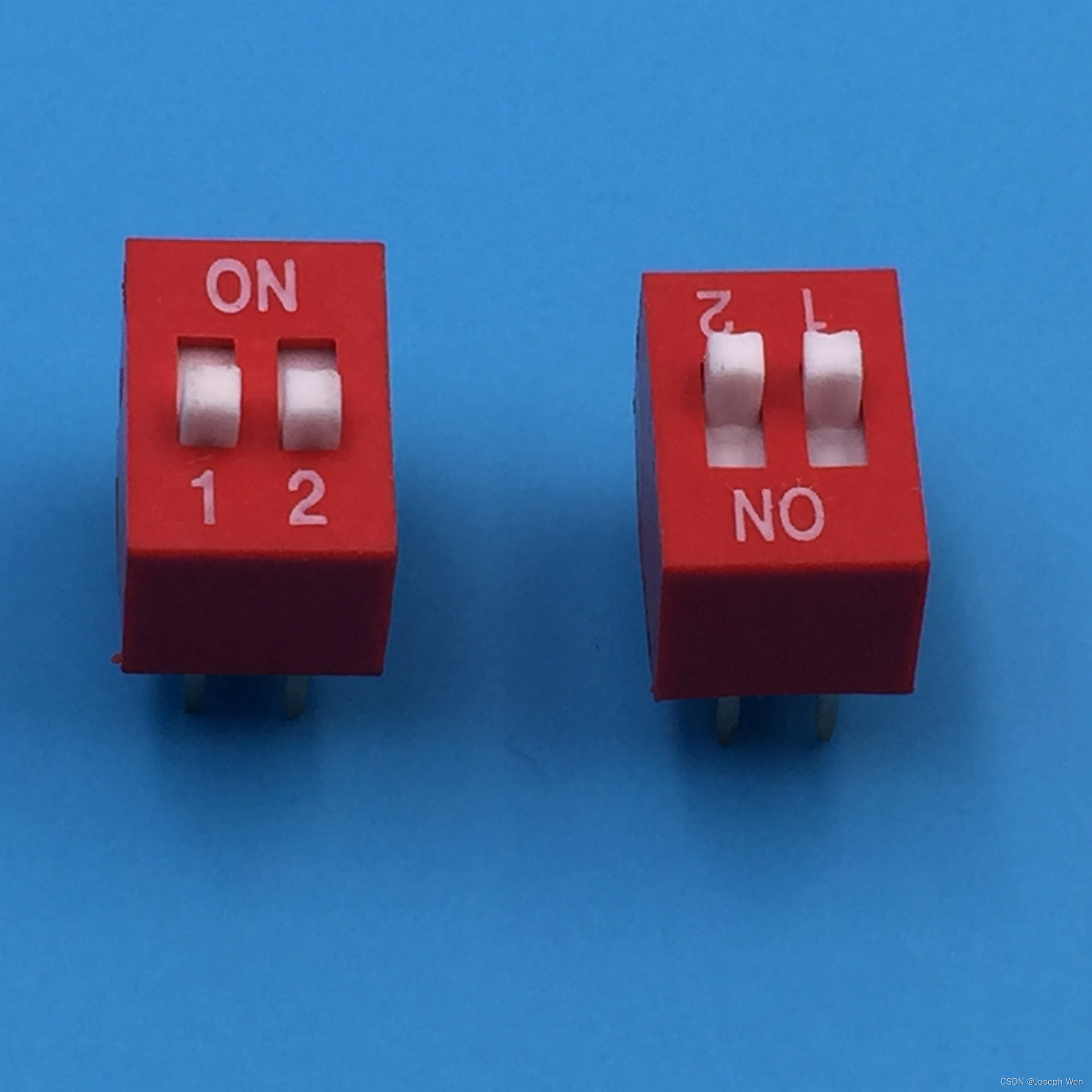

以2p拨码开关为例

 在main.h中,宏定义单片机IO口和函数HAL_GPIO_ReadPin()的返回值

#define DIP0_Pin GPIO_PIN_0
#define DIP0_GPIO_Port GPIOA
#define DIP1_Pin GPIO_PIN_1
#define DIP1_GPIO_Port GPIOA
#define DIP0_State   HAL_GPIO_ReadPin(DIP0_GPIO_Port,DIP0_Pin)
#define DIP1_State   HAL_GPIO_ReadPin(DIP1_GPIO_Port,DIP1_Pin)

在main.c中,使用左移运算符<<和按位或运算符 | 将读取的多个电平值转换成16进制数

uint8_t DIP_Num;
DIP_Num=(DIP1_State<<1)|DIP0_State;

以上代码,简洁易懂,便于读者理解和实现。

### 控制两位拨码开关的代码实现 对于控制两个二进制状态(开/关)的拨码开关,可以使用Arduino或Raspberry Pi Pico来读取这些输入相应地处理逻辑。下面提供了一个基于Arduino平台的例子,该例子展示了如何配置GPIO引脚以检测来自拨码开关的状态变化。 #### Arduino示例代码 ```cpp const int switchPin1 = 2; // 定义第一个拨码开关连接至数字引脚2 const int switchPin2 = 3; // 定义第二个拨码开关连接至数字引脚3 void setup() { pinMode(switchPin1, INPUT_PULLUP); // 设置为上拉模式防止浮空 pinMode(switchPin2, INPUT_PULLUP); Serial.begin(9600); // 初始化串口通信波特率为9600bps } void loop() { bool state1 = digitalRead(switchPin1) == LOW ? true : false; bool state2 = digitalRead(switchPin2) == LOW ? true : false; if (state1 && !state2){ Serial.println("Switch 1 is ON and Switch 2 is OFF"); }else if (!state1 && state2){ Serial.println("Switch 1 is OFF and Switch 2 is ON"); }else if(state1 && state2){ Serial.println("Both switches are ON"); }else{ Serial.println("Both switches are OFF"); } } ``` 此程序会持续监控两路输入,通过串行端口发送当前组合情况的信息给计算机或其他设备[^1]。 为了使这段代码适用于Raspberry Pi Pico,在Arduino IDE环境中需先按照官方指南设置好RP2040的支持包[^3]。之后只需调整相应的针脚定义部分匹配Pico的实际物理布局即可移植上述功能到Pico平台上工作。
