simon i7西蒙智能新风开关拆解和想法 （一）

一、拆解

1.外观拆解说明

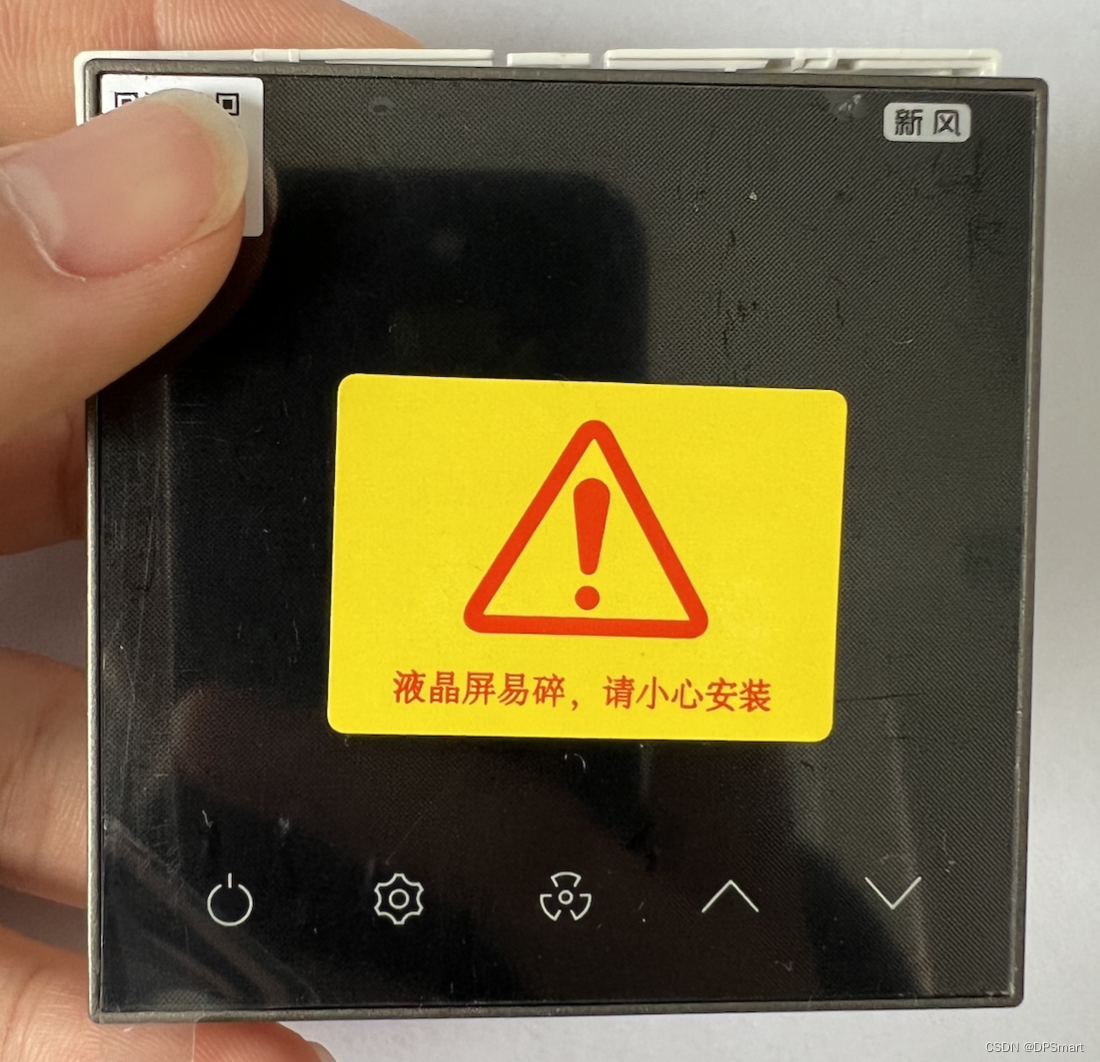

首先来个全身照

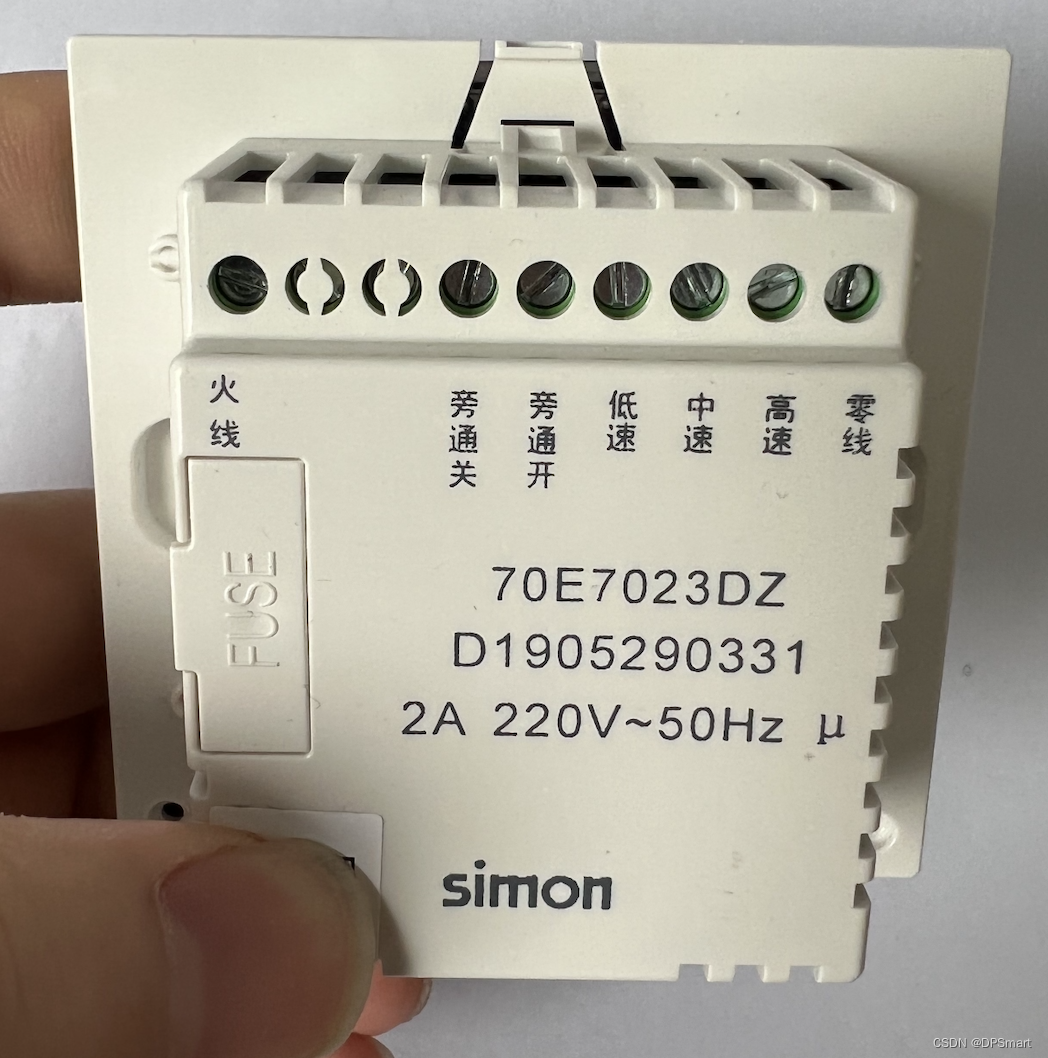

背面解体图片

2.拆解说明

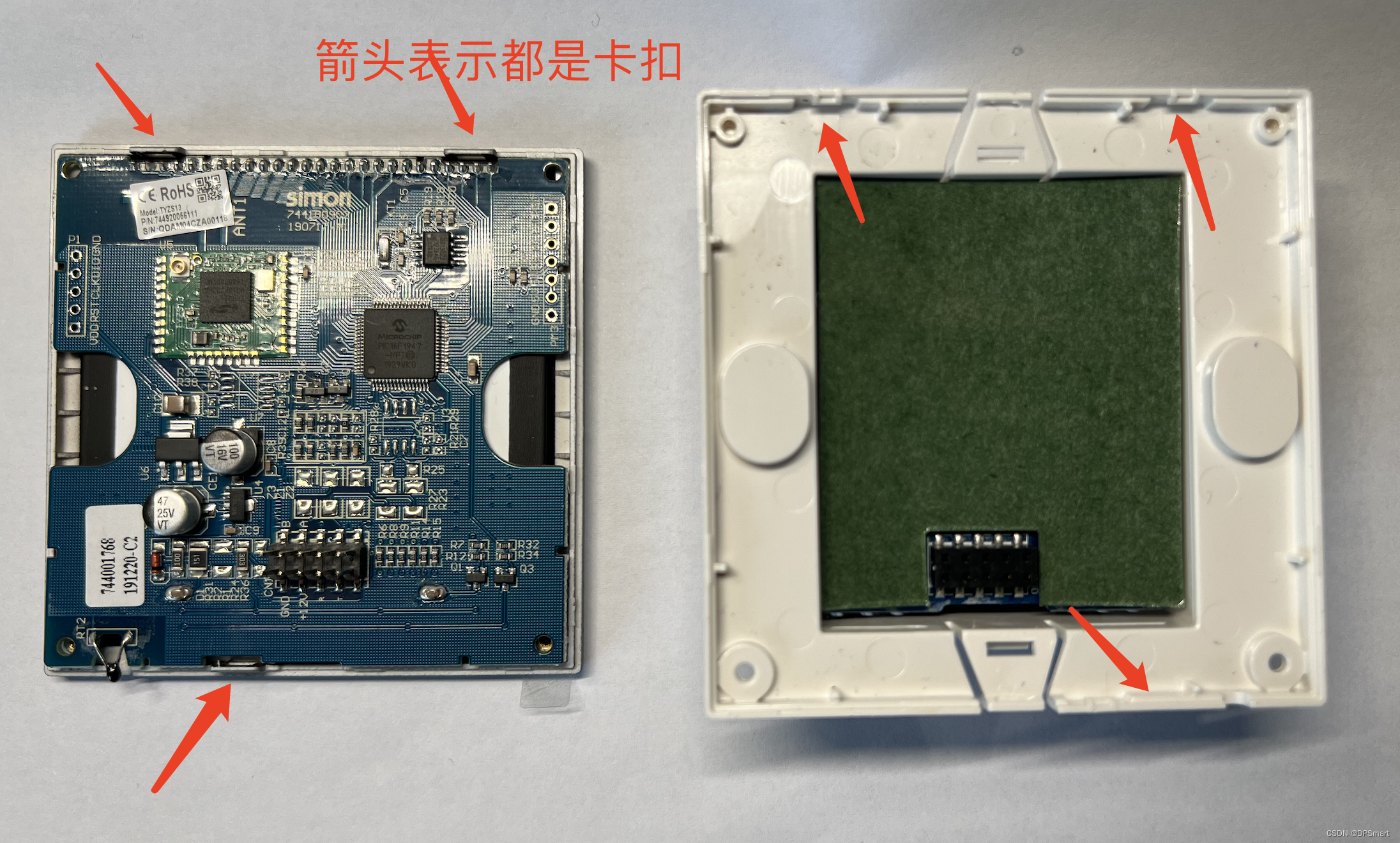

上下部分是用3个卡扣来安装的 还有两个螺丝

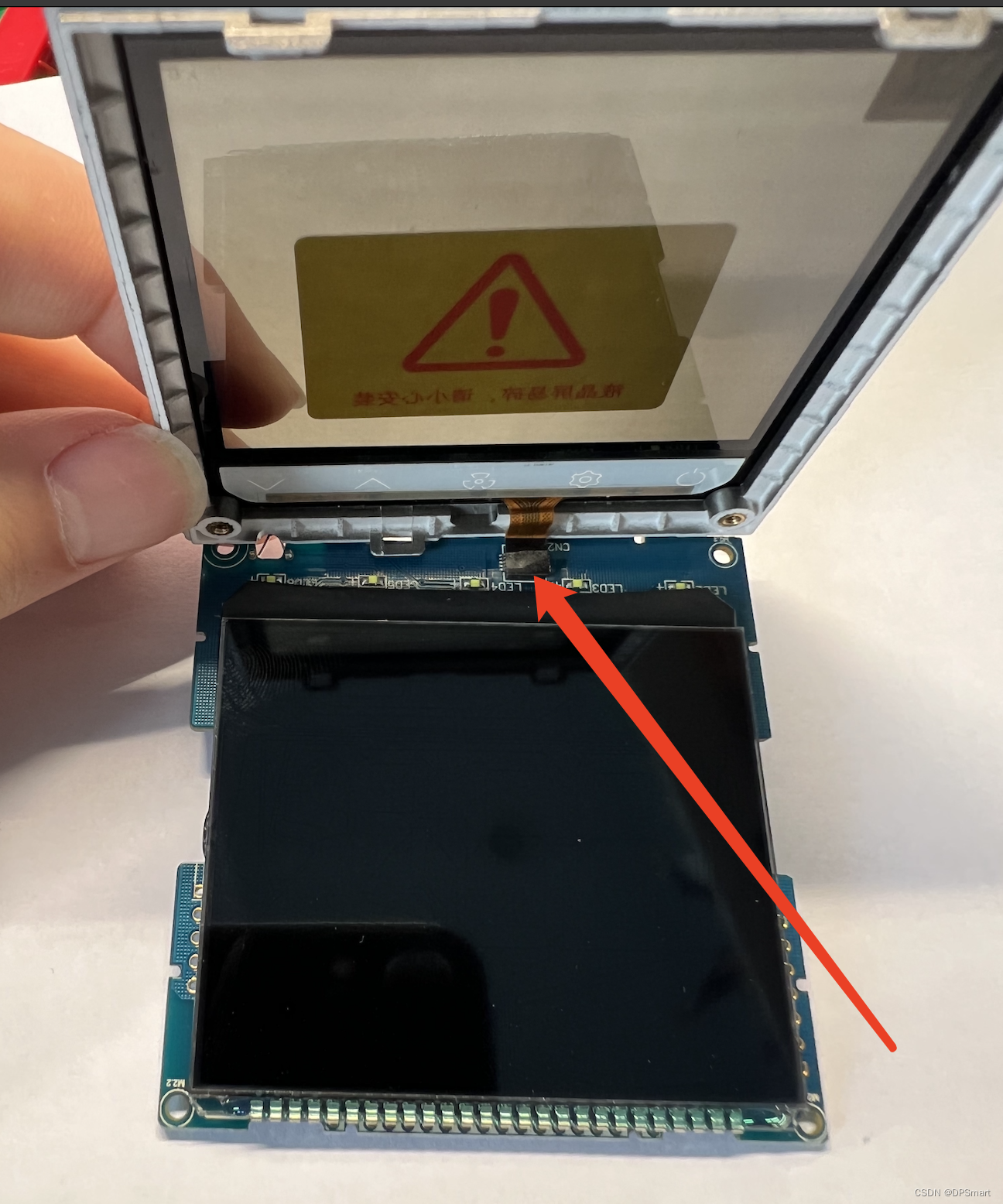

屏幕小心有排线 、全家福

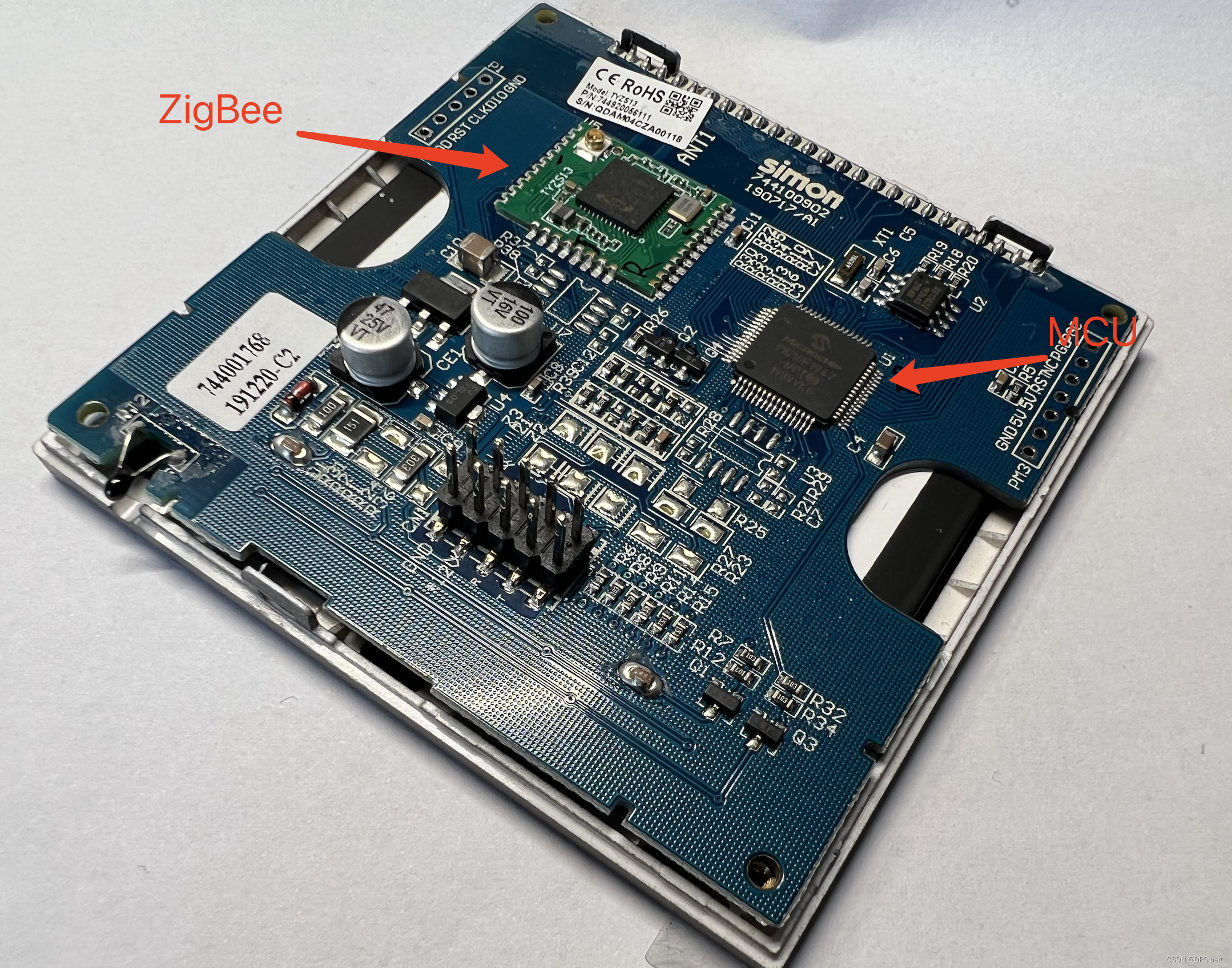

3.控制部分细节展示

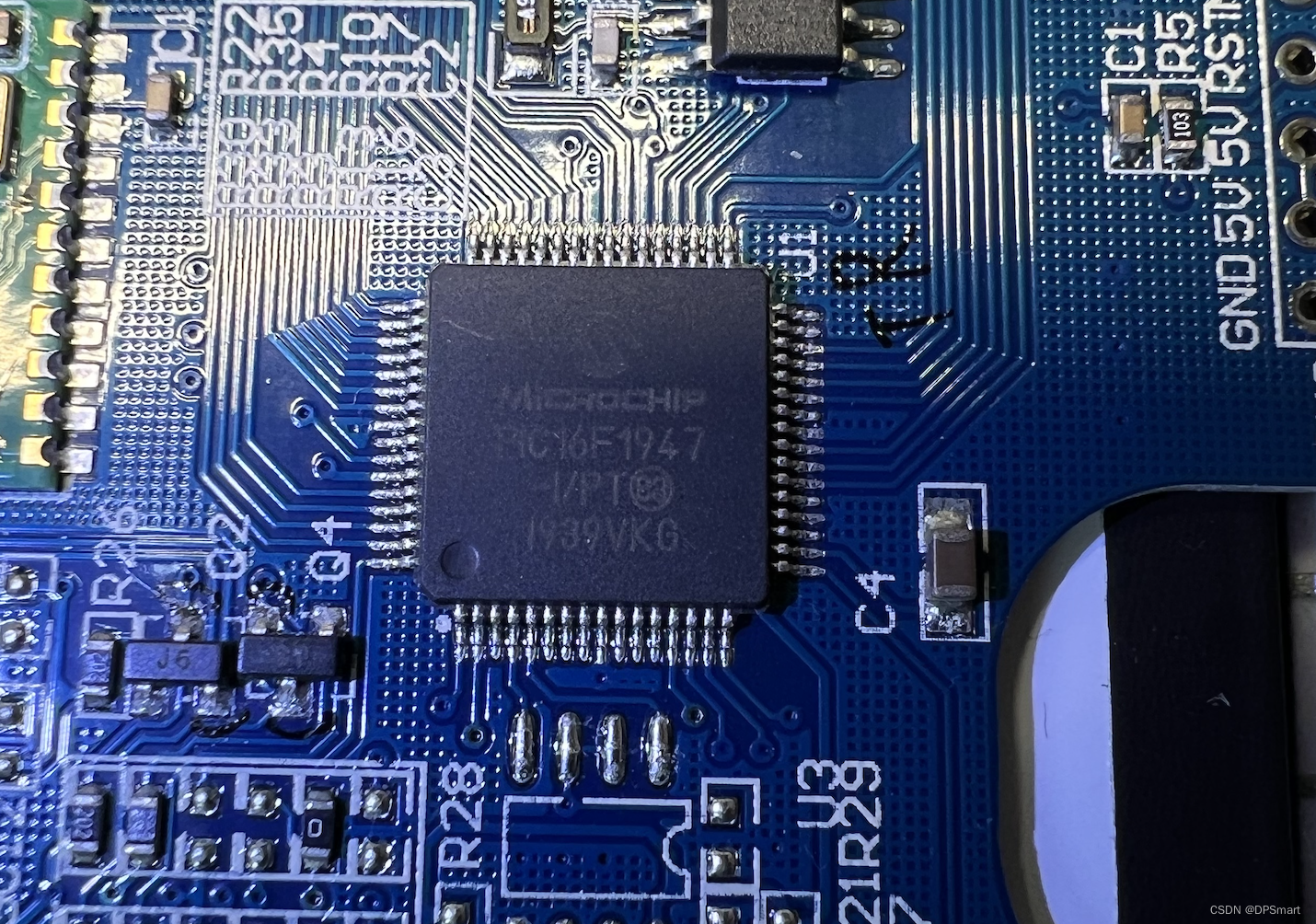

主控MCU 型号：MICROCHIP PIC16F1947

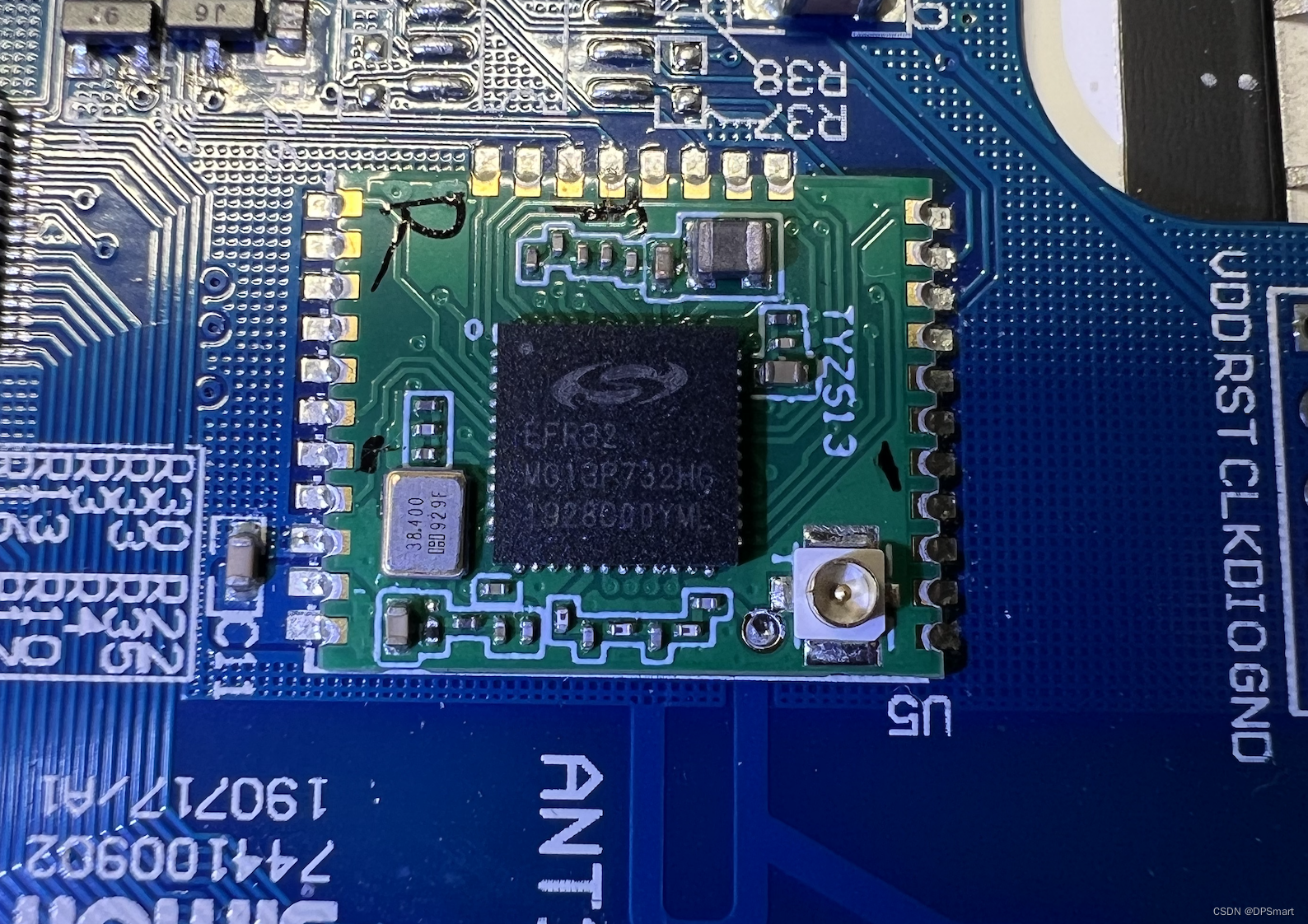

ZigBee 通讯 EFR32 MG13P732HG

二、展示

这次所用到的工具 可调电源、充电宝、串口工具

三、幻想

1.目前可以产品是可以接入ZigBee 涂鸦网关，可以正常是用。

2.据分析发现MCU和ZigBee模块通讯是通过 串口通讯（MCU是5V 、ZigBee 是3.3V）

3.幻想：硬改可直接接入HomeTik 不借助仍和其他网关 如ha。

四、计划

1.把ZigBee模块移除 更换为 Esp 模块来实现HK直连。

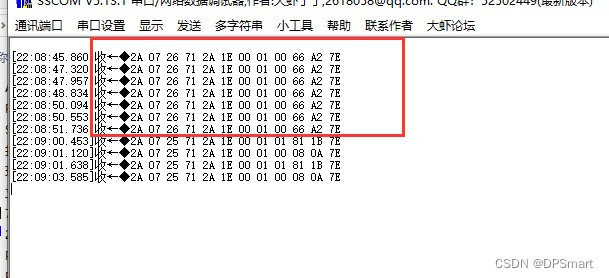

五、当前获取的通讯数据

可以抓取到 MCU和ZigBee 之间的通讯，目前看来是 私有协议，只能更具app控制 对应的功能去获取所有指令。到时候写入esp模块来实现HK控制。

文章暂时到这里就结束了，替换模块方案还在构思中，望有大佬鼎力相助。
