PCB板材的分类和介电常数

已于 2022-06-30 07:44:42 修改
阅读量3.7k 收藏 7
点赞数
分类专栏： 硬件设计 文章标签： 分类 硬件工程 PCB PCB分类 介电常数
于 2021-12-29 17:35:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/D_Katter/article/details/122200347
版权
本文介绍了PCB的基础知识，包括PCB和PCBA的定义，详细阐述了PCB的分类方式，并重点讨论了PCB板材的介电常数对信号传输速度和完整性的关键作用，解释了介电常数的概念及其在不同材料中的差异。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

PCB是电子产品中非常重要的材料，但是一般人不会关注到PCB，更多的是关注PCB上面的电子器件和信号完整性。如果说电子元器件是实现电信号的核心器件，那PCB就是提供了电子元器件发挥作用的平台。毫不夸张的说，没有PCB，电气元器件就是一盘散沙。

(1)两个术语

PCB : Printed Circuit Board 印制电路板
PCBA：Printed Circuit Board Assembly 印刷电路板装配

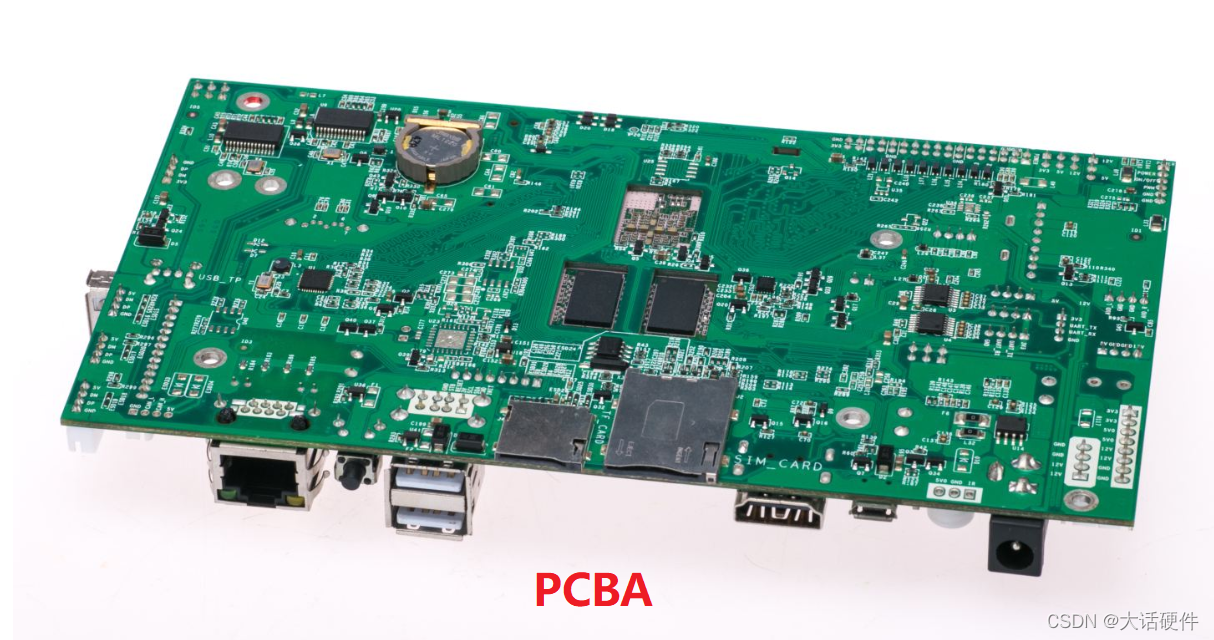

区别如下：在这里插入图片描述

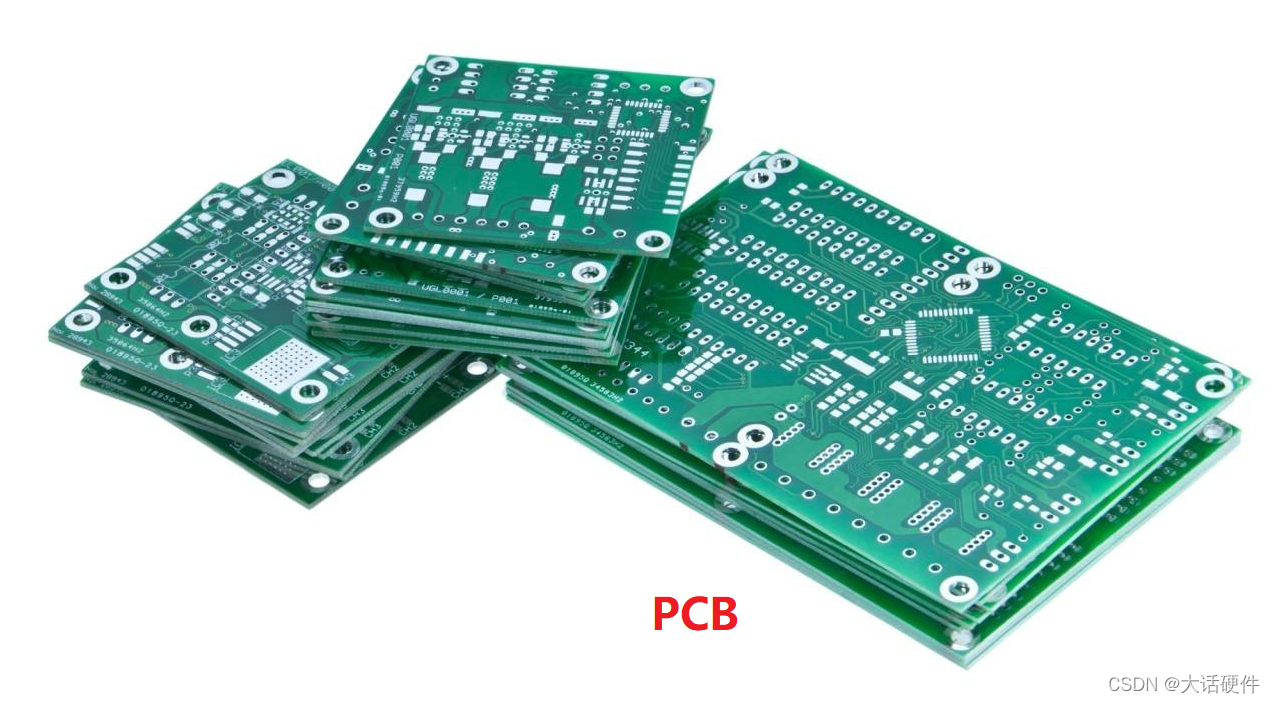

在这里插入图片描述

(2)PCB板的分类

从上面的图看，PCB看起来很硬，还有颜色，但是组成这个硬板的材料可不少。根据PCB板所具有的特点可以将PCB板进行分类，而分类的维度其实就是能表征PCB的一些特性。怎么理解呢？比如一本书，我们根据书的页数来分，可以分成多少页的；根据书的名字来分，可以分成4字书名，6字书
