【PCB叠层设计与阻抗计算】1.PCB板材介绍

1.板材分类

按TG温度分类:高TG、中TG、低TG
按板材形态分类:芯板、半固化片
按板材厚度分类:106、1080、3313、7628
按厂商型号分类:S1141、IT180、N4000
按是否有机分类:有机类、无机类

2.有机类板材分类

酚醛纸基板:纸浆木浆纤维,经酚醛树脂压合。便宜,易燃。老电视机有使用。
复合基板:纸浆木浆纤维、玻纤,用阻燃环氧树脂粘合。较贵。
玻纤基板:即FR4,用环氧树脂粘合玻纤制成。
特殊材料:用陶瓷粉末与碳氢化合物或PTFE混合制成。介电常数低,用在高频场合。

3.环氧树脂玻璃纤维布基板生产

切割玻璃纤维——编织——浸入液态环氧树脂(液态)——高温压合(成为半固态,半固化片)——冷却硬化压合(成为固态,固化片)
半固化片(无铜基板)
半固化片——叠上铜箔(成有铜基板)
固化片(无铜芯板)
固化片——叠上铜箔(成有铜芯板)

故,层厚与玻纤厚度(数量)有关。

4.板材参数

介电常数:Dk,电介质在外电场极化程度,影响传输速度。越低,传的越快。

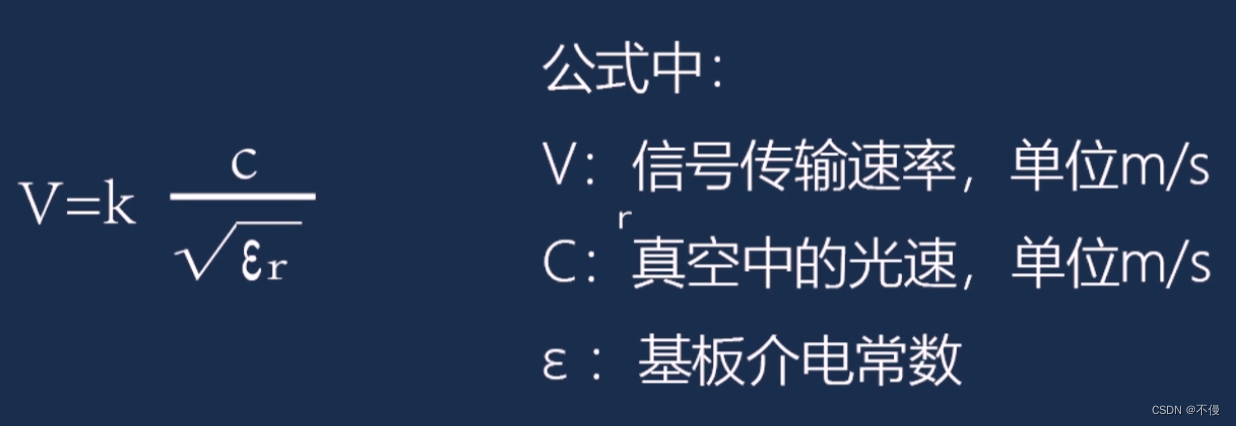

介电常数表达式

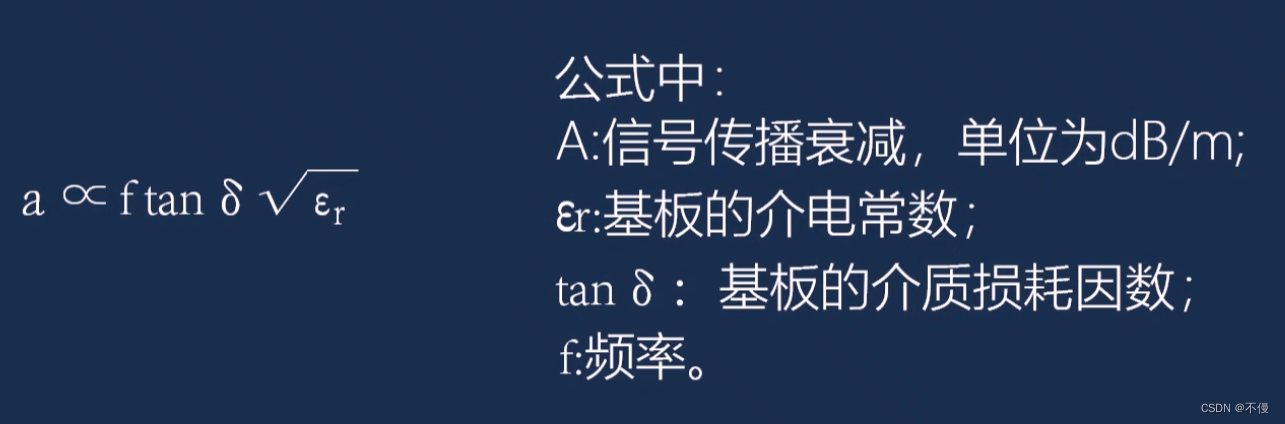

介质损耗:Df,由介质电导和极化的滞后效应引起的能量损耗,表现为材料发热。越小,损害衰减越小。
介质损耗表达式
玻璃化转换温度:TG,越大,耐温性能越好。
130℃,低TG板材。
150℃,中TG板材。
170℃,高TG板材。

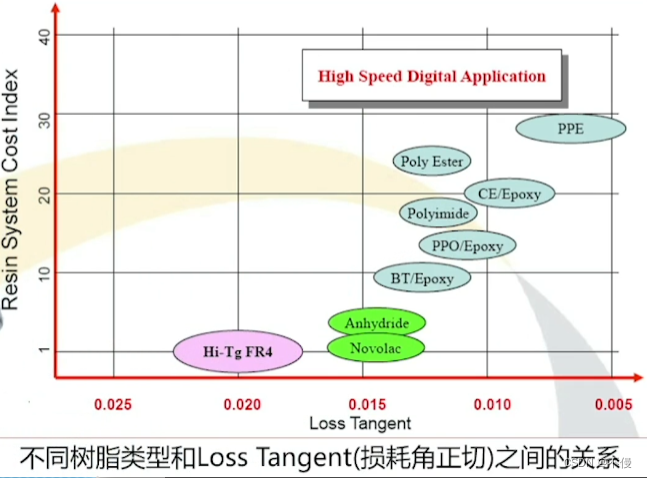

5.材料对SI的影响示例

在这里插入图片描述

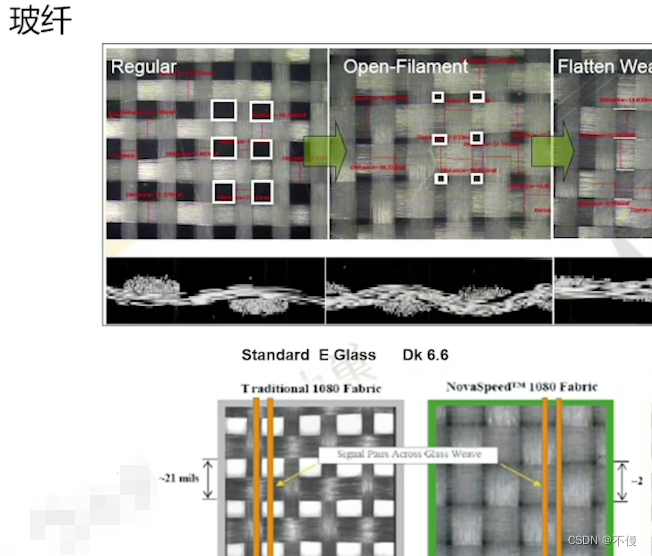

  • 玻纤编织及树脂填充对SI影响:
    在这里插入图片描述
    在这里插入图片描述

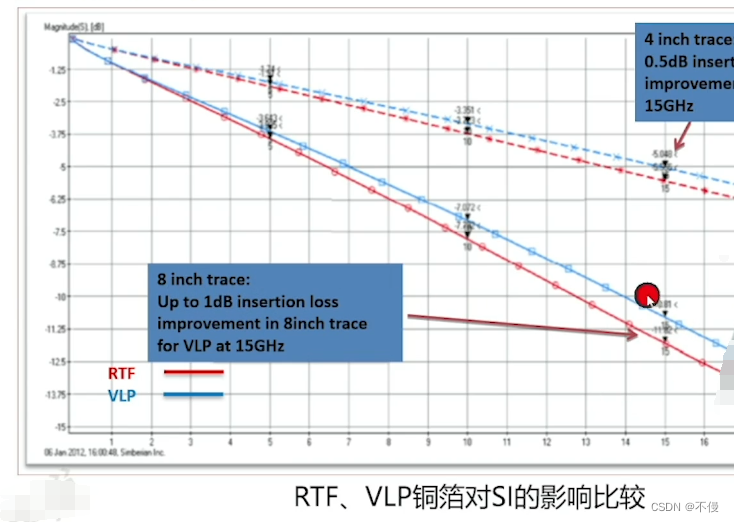

  • 铜箔:高速信号下,受趋肤效应/深度的影响,铜牙长度直接关系到信号传输质量:
    在这里插入图片描述
    在这里插入图片描述

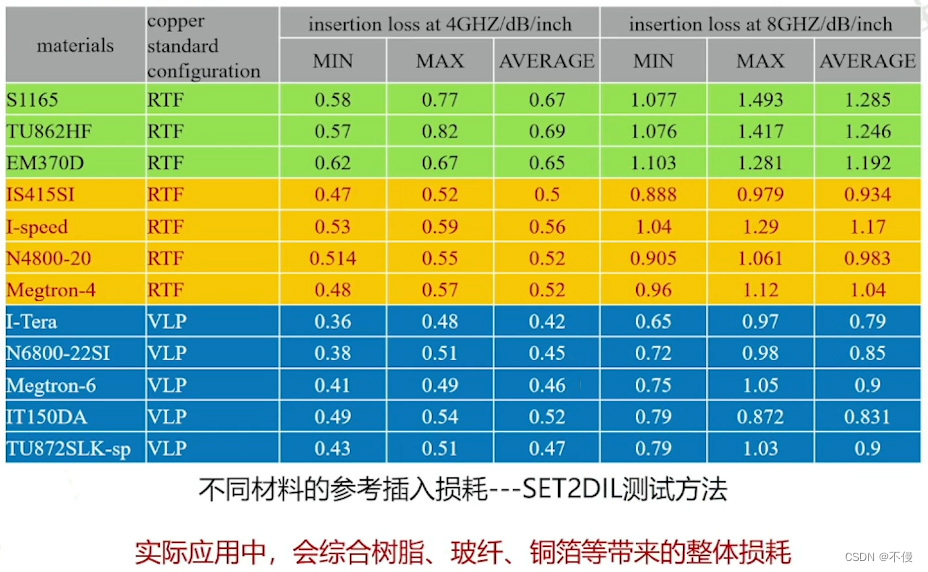

    总结:
    在这里插入图片描述

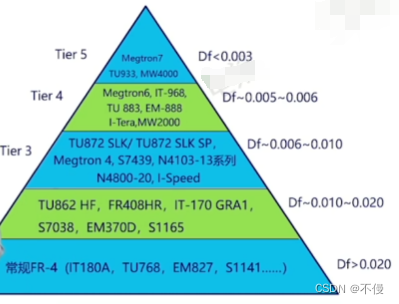

6.材料损耗金字塔

(1)材料损耗划分:

在这里插入图片描述在这里插入图片描述

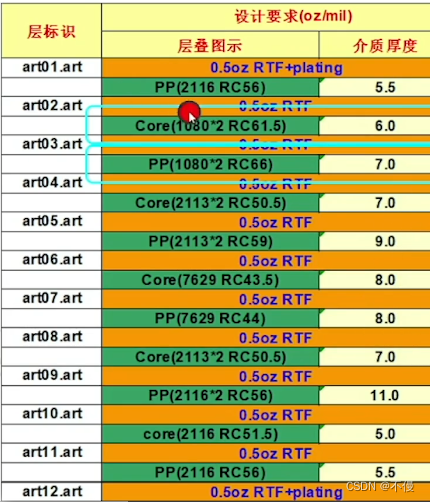

(2)指定PP类型、树脂含量、同时指定芯板规格:

在这里插入图片描述

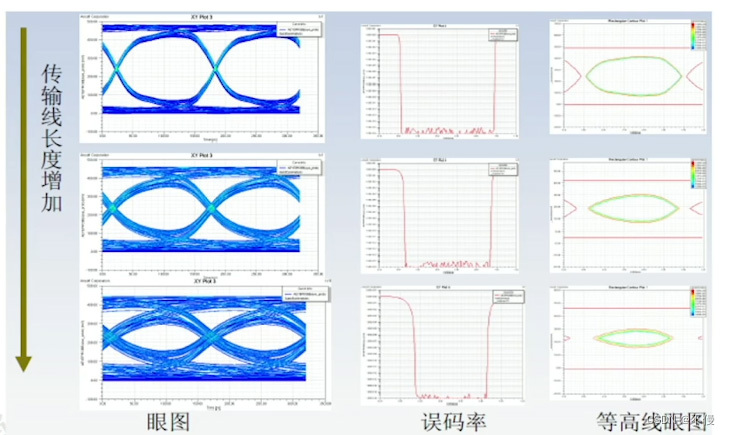

(3)走线长度评估(仿真)

评估长度、插损、回损、眼图等
在这里插入图片描述

相关内容及图片来自《电巢》,侵删
