STM32学习之ADC

12位逐次逼近型ADC，即可转换的数值范围为0~4095（2的12次方-1）

输入电压范围：0~3.3V

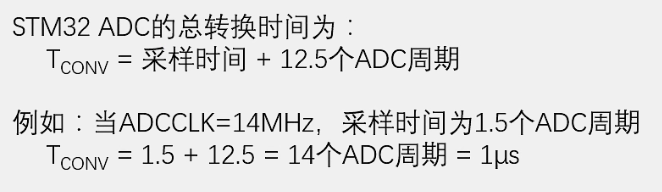

最短转换时间为1us，即AD转换开始到产生结果所需时间（对应AD转换频率为1MHz）

ADCCLK<最大14MHz，所以ADC预分频器只能选择6分频（12M）或者8分频（9M）

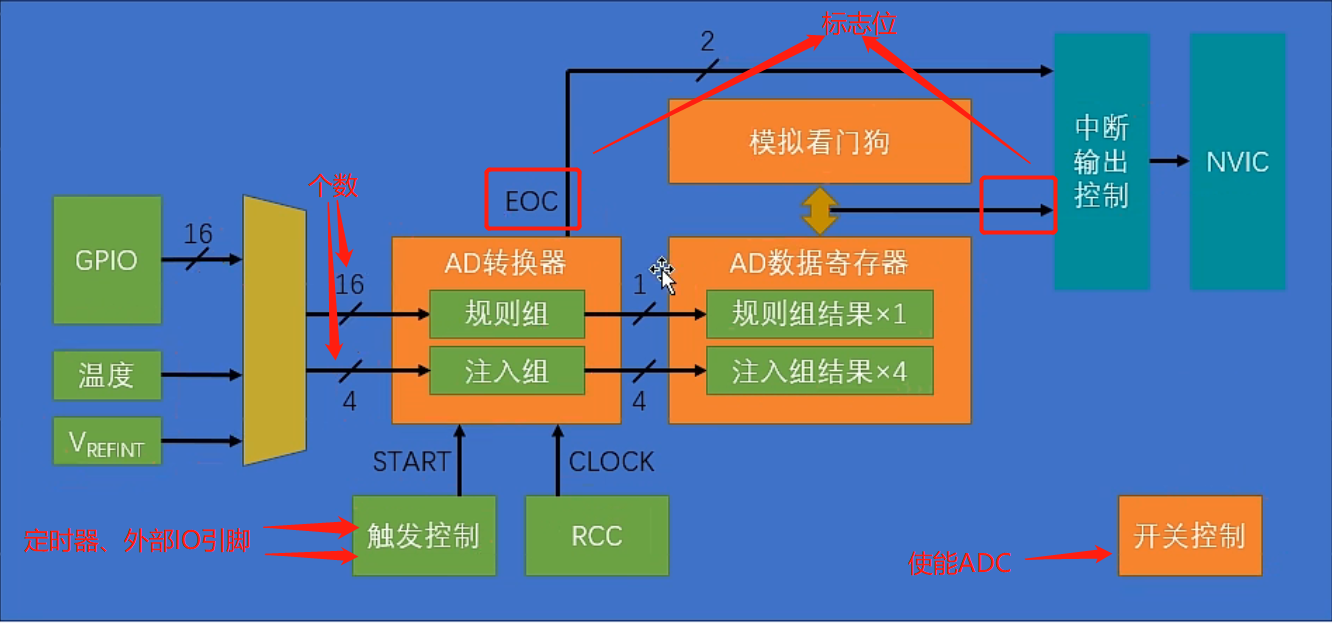

ADC简易内部结构

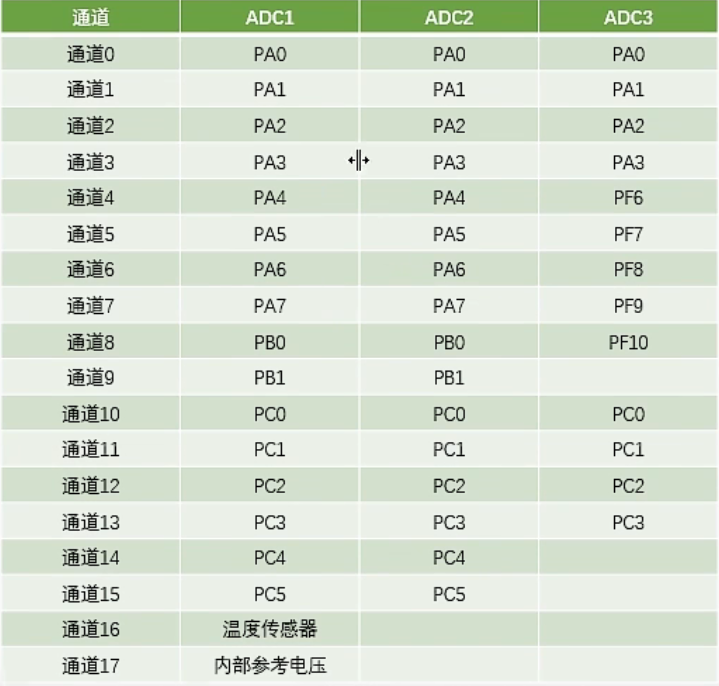

输入通道：

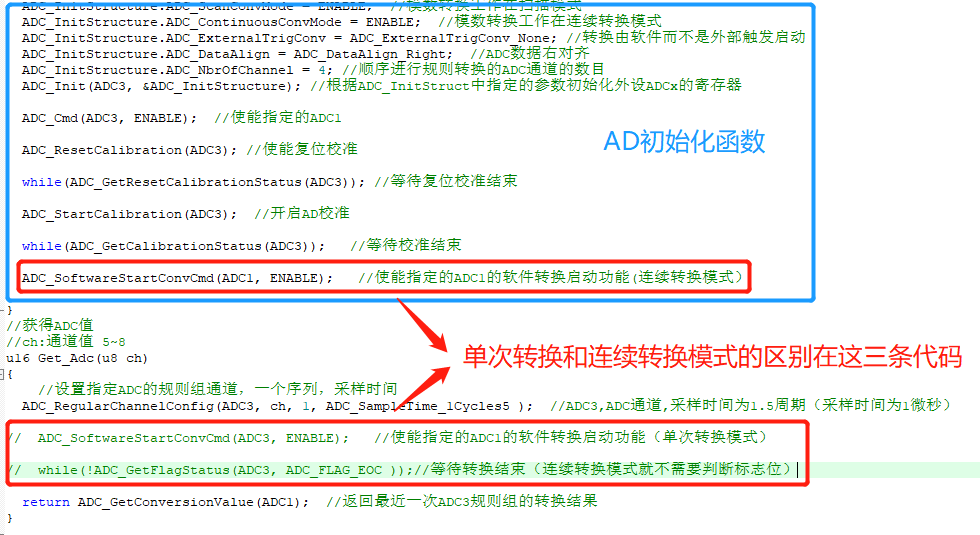

单次转换，非扫描模式

触发一次，转换一次，转换完成后产生标志位

需要再次触发才能再次进行转换

连续转换，非扫描模式

触发一次即可立即转换，转换完成后不需再次触发即可重新转换

转换完成一次产生一次标志位，若需要读取数据，直接在数据寄存器里读取即可

单次转换，扫描模式

触发一次，完成一系列通道的转换后才产生标志位。

需要再次触发才能再次进行一轮转换

扫描模式下，为防止数据被覆盖，就需要用DMA及时将数据挪走

连续转换，扫描模式

即在上一模式下变为 触发一次即可

数据对齐

一般用右对齐，左对齐相当于左移4位，二进制中左移4位相当于×2

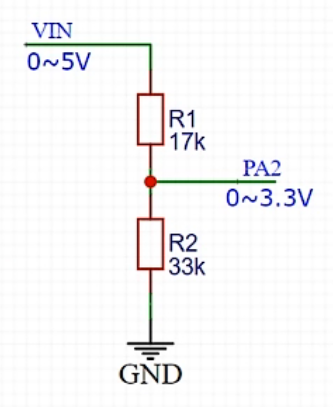

分压电路的设计：

分压公式：VIN/50K×33K

        有ADC自然也有DAC，目前DAC应用最广泛熟知的为PWM，PWM即为DAC的功能（将数字变量转化为模拟电压）。同时，PWM只有完全导通和完全断开两种状态，在这两种状态上都没有功率损耗，因此在直流电机调速这种大功率的应用场景，使用PWM等效模拟量，是比DAC更好的选择，且PWM电路更加简单、常用。目前DAC的应用主要是在波形生成这些领域，比如信号发生器、音频解码芯片等。
