基于MATLAB Simulink的有源滤波器设计与分析

有源滤波器matlab simulink
采用simulink搭建有源滤波器模型,有操作视频和报告资料,运行稳定,效果显著


标题:基于MATLAB Simulink的有源滤波器设计与分析

一、引言

有源滤波器是一种用于电力电子设备的核心组件,它可以有效补偿无源滤波器无法实现的电能质量改善。在过去的几十年中,有源滤波器已经在各种领域中得到了广泛的应用。本文将使用MATLAB Simulink来构建有源滤波器模型,并进行深入的分析和测试。

二、有源滤波器的基本原理

有源滤波器主要由指令电流运算电路、电流跟踪控制电路、驱动电路、功率电子开关及连接线路组成。其基本原理是通过调整电路中的电流,使其能够跟踪指令信号的变化,从而实现滤除谐波、补偿无功、改善电能质量等目的。

三、MATLAB Simulink模型构建

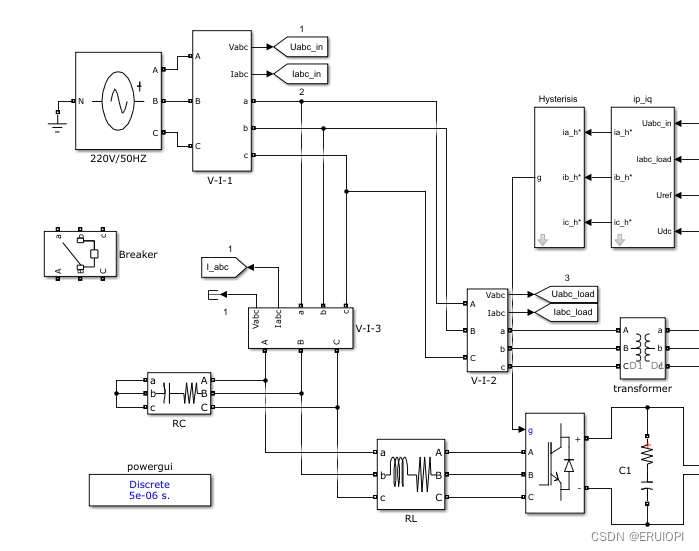

在MATLAB Simulink中,我们可以通过图形化建模工具来构建有源滤波器的模型。首先,我们需要在Simulink库中找到并添加所需的模块,例如电源、负载、功率电子开关、电阻、电容等。然后,通过连接这些模块,构建出有源滤波器的电路结构。

在构建
