CP2102usb与TJC3224T024_011的使用（串口模块与显示屏接线的屏幕调试）

已于 2023-12-01 02:37:09 修改
阅读量3.6k 收藏 8
点赞数 4
分类专栏： Arduino单片机 文章标签： stm32
于 2021-10-17 14:00:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Eric005/article/details/120810152
版权
本文介绍了如何使用串口模块CP2102进行USB转TTL或232通信，并通过USARTHMI软件下载115200波特率的程序到TJC3224T024_0112.4寸显示屏。详细讲解了串口模块的端口定义，如VCC、TXD和RXD，并强调了接线注意事项。最后展示了烧录显示屏后的效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

串口模块CP2102usb TTL485 232

组成结构

在这里插入图片描述

使用方法

在这里插入图片描述
一般设置为usb-232-TTL

USART HMI软件

将制作好的屏幕显示编译成功后，选择对应串口，进行下载
下载波特率：115200

TJC3224T024_011 2.4寸显示屏

接口参数

在这里插入图片描述

端口解释

VCC：+5V
TXD：发送数据
RXD：接受数据
GND：接地

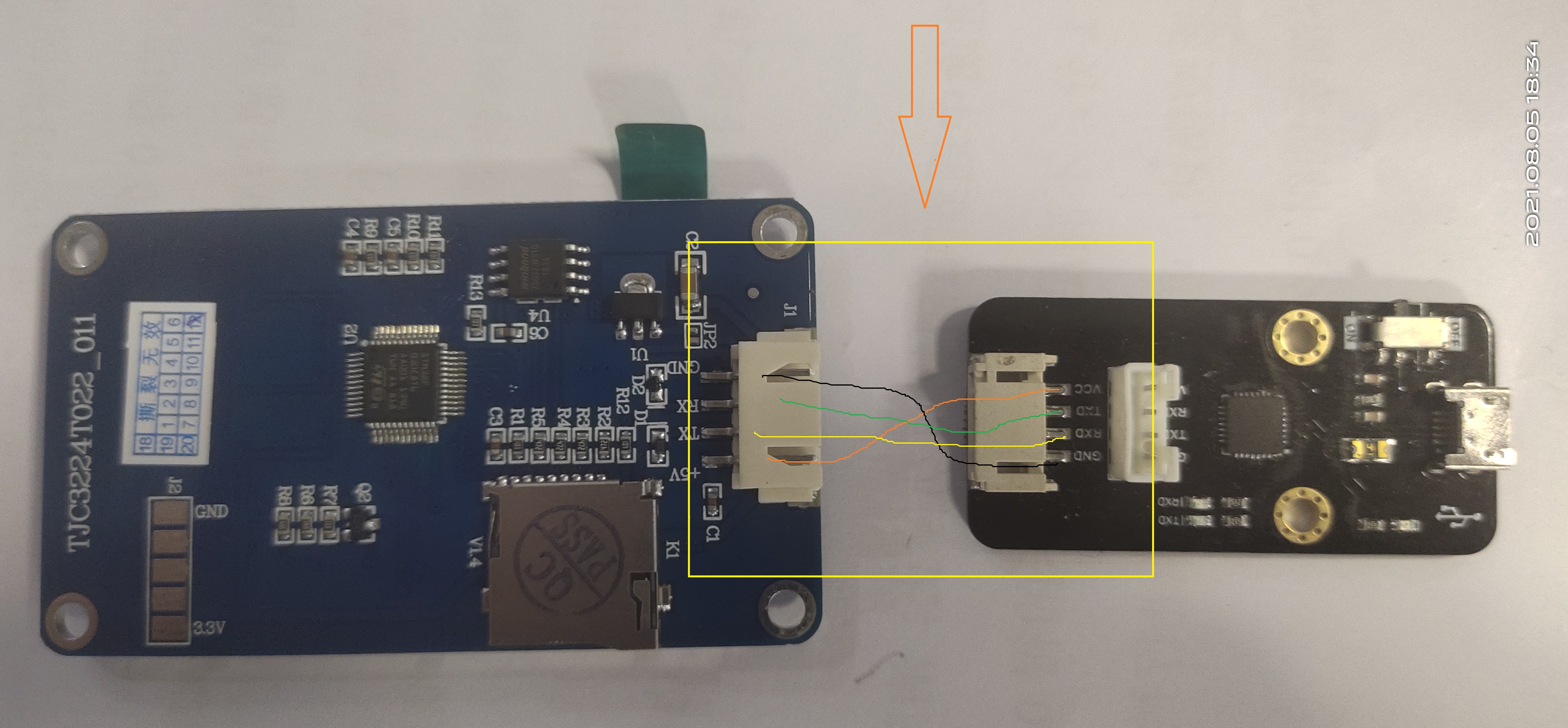

接线（特别注重）

在这里插入图片描述

烧入显示屏

在这里插入图片描述

效果

在这里插入图片描述
