CP2102 USB 转 UART 模块 PCB 设计项目

我负责的一组产品需要通过 RS-232 或 UART 进行启动和配置，我喜欢通过将它们连接到我的笔记本电脑来启动原型。但是，为了访问该接口，我必须通过 COM 端口发送和接收数据。不幸的是，我的笔记本电脑只有 USB 端口，所以我需要在 USB 端口和 UART 接口之间进行转换。通常我使用一个可以在线购买的小型接口转换器模块。

我在网上找到的转换器质量很差，很容易因电击或过压而损坏。为了提供一些过压保护，我将展示如何使用 CP2102（一种流行的 USB 2.0 线路接口转换器组件）设计 USB 转 UART 桥接器。

您可能想知道，为什么不直接将其中一个电路放置在原型上，然后使用 USB 电缆访问原型上的 UART 接口？这是一个合理的问题。这样做有两个原因：

1. 并非所有嵌入式产品都支持 USB，但我很难记住我构建的嵌入式产品没有 UART 接口。
2. 在每个原型上放置一个带有数据转换器芯片的额外 USB 端口会增加额外的工作量并占用空间。只需为 UART 线路放置一个 2 针接头就更简单了。

考虑到这一点，让我们开始研究 CP2102 USB 至 UART 转换器的小模块。

CP2102 入门指南

Silicon Labs 的 CP2102是一款紧凑型接口转换器模块，可桥接 USB 和 UART 接口。我喜欢将此组件用于需要连接到 USB 的系统，因为该芯片有现成的驱动程序，允许通过终端应用程序（我使用 TeraTerm）通过 COM 端口访问它。这款芯片是您在亚马逊或阿里巴巴上可以找到的 USB 转串行转换器中使用的众多芯片之一。

CP2102 采用 QFN-28 封装，并包含一些有用的功能：

• 集成 +5V 至 +3V3 调节器，为低电压设备供电
• 用于实现产品数据的可编程 ROM
• 简单的可选复位引脚和电路
• 集成时钟，无需外部晶体
• 选择使用 +3V3 输入供电
• 通过 USB 2.0 传输数据

还有一组可选引脚，当与处理器（例如微控制器）在同一块电路板上使用时，它们可用作指示器或控制引脚。这些引脚可由 GPIO 控制。我们不需要这些引脚，因为该模块将独立于任何微控制器运行。

示意图

该项目的设计目标很简单：设计将输出其 UART 数据、电源和接地至针头。设计需要适合标准的 USB 端口组。最后，我将在任何数据线和 +5 V 总线上添加额外的过压保护，以便为 CP2102 和主机设备提供最大过压保护。

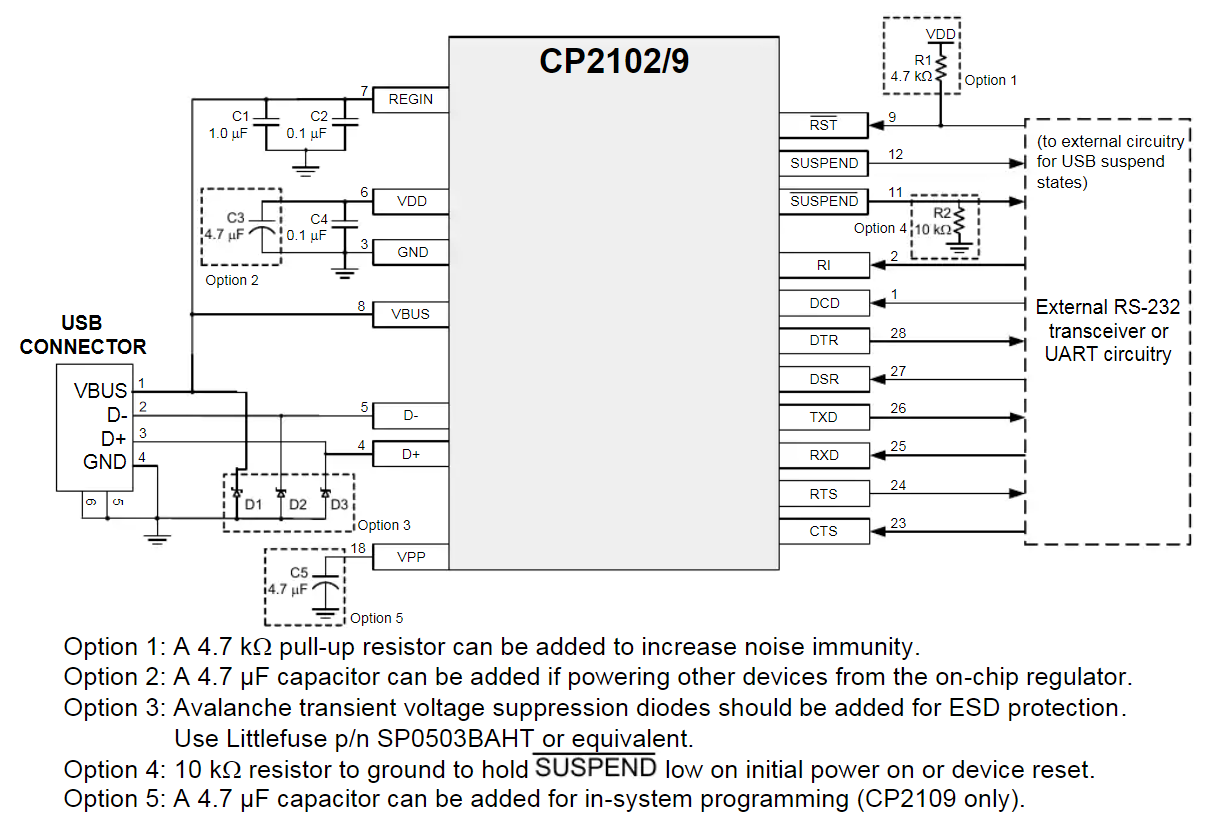

首先，我们简单看一下CP2102的应用电路（数据表第15页）。

原理图通常会遵循此应用电路，并添加一些内容，下面将进行讨论。由于我们只在电路板上使用此模块，没有任何其他数字元件，因此除了应用图中指定的分立电容器外，我们无需担心额外的电源总线电容。查看使用此元件和类似元件的其他模块后，您会看到相同类型和数量的电容器。

TVS 二极管

在此应用图中，我们可以看到在 USB 线路上放置TVS 二极管的典型建议。他们推荐的部件是Littlefuse SP0503BAHT或同等产品。最初，我为该组件放置了一个 0402 单向 TVS 二极管。正如我下面讨论的那样，这现在只是一个占位符，它将在最终组装时被替换。

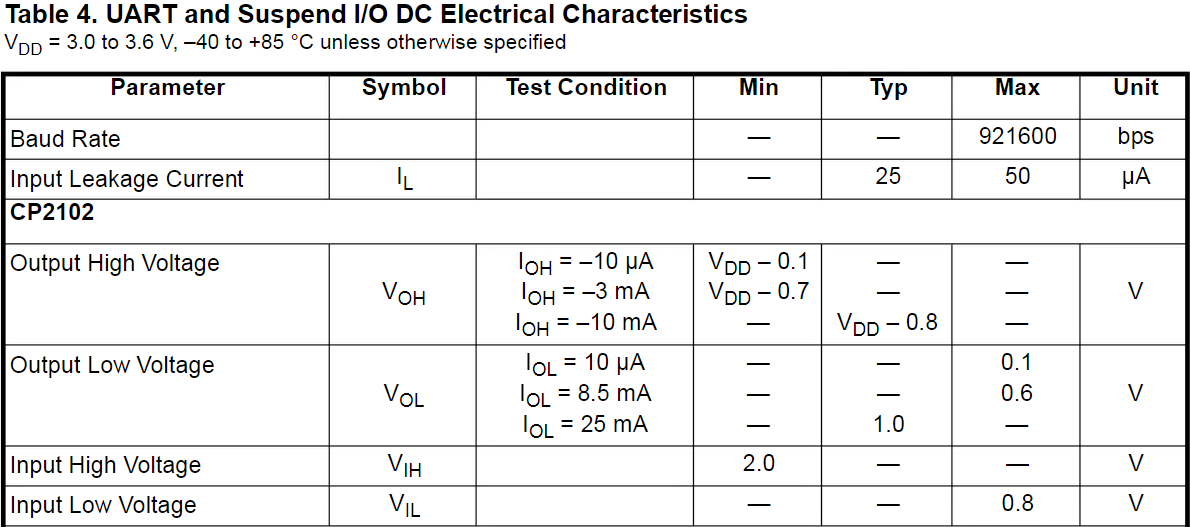

在本迭代中，我们不会使用任何外部收发器电路或复位引脚。相反，我们只使用屏幕左侧的电路。我还会在 UART Rx 和 Tx 线路上添加 TVS 二极管。此线路的最大预期电压水平为 VDD - 0.8 V。当最大 VDD = 3.6 V 时，最大 UART 线路电压将为 2.4 V。

为了在 UART 线路上提供最大程度的保护，我们可以放置一个击穿阈值较小的 TVS 二极管。推荐的 TVS 二极管仅能保护高达 5.5 V 的电压，这刚好低于 CP2102 上 I/O 的过压额定值。使用较小 TVS 二极管的风险在于其钳位电压较低，无法承受较高电压的 ESD 脉冲。

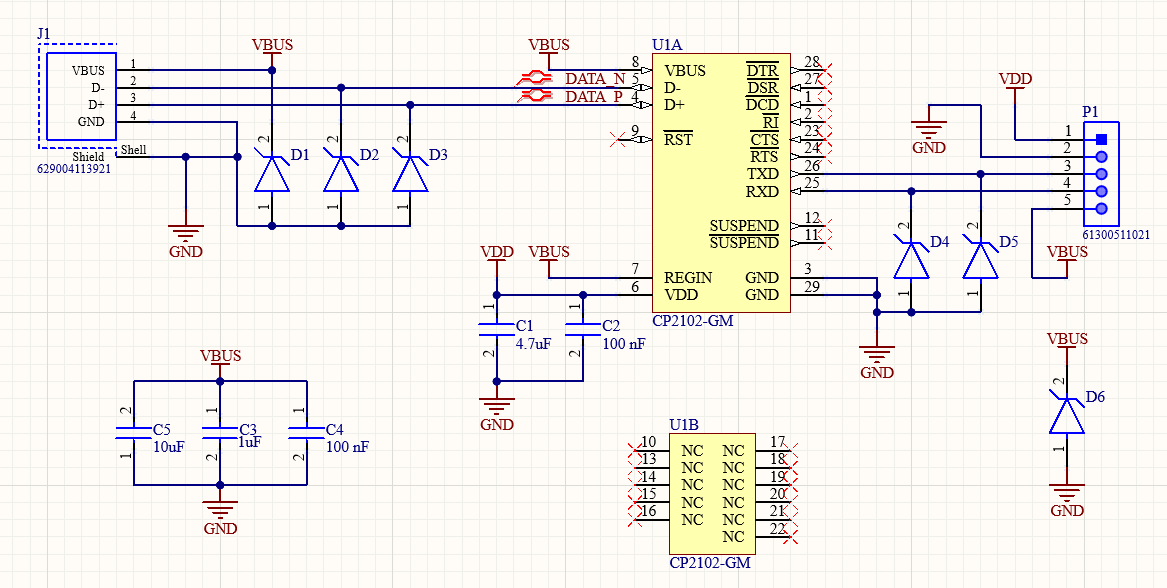

最终的原理图如下所示。该设备很简单，基本上遵循应用电路。我采用了使用从 USB 连接器（VBUS 网络）进入模块的 +5V 电源的方法，并将其传递到 CP2102 上的调节器输入。+5V 电源和输出 +3V3 电源均可在引脚接头上访问，可用于为外部设备供电，最高可达 USB 2.0 标准中的功率限制。

PCB 布局

PCB 布局将建立在两层上，所有组件都放置在顶层。PCB 布局将足够小，因此我们不一定需要高速布线 USB 线路，但我们将在此将其作为一个简单的示例来实现，以展示如何在这种类型的电路板上实现它。该电路板非常简单，不需要放置在四层上，并且可以使用共面差分布线来满足 USB 布线要求。

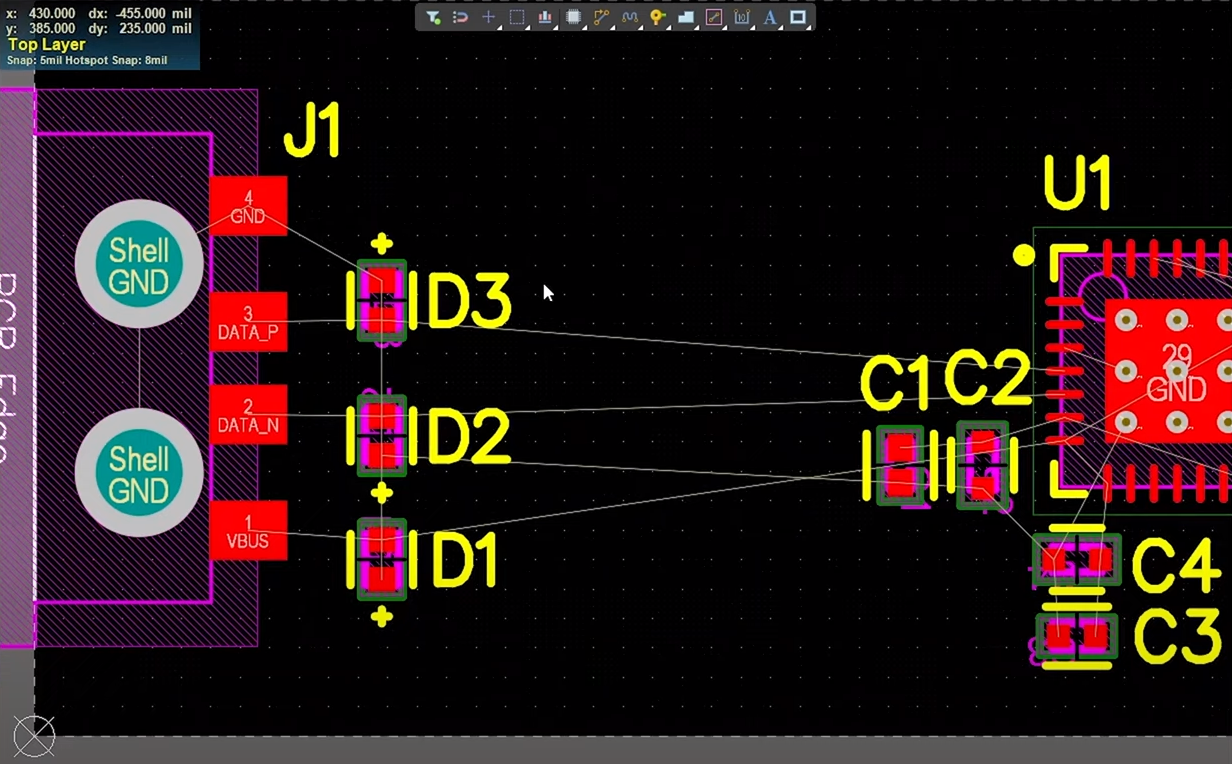

初始布局分为两个部分：USB 连接器和 USB 线路的 TVS 二极管放置在电路板左侧，带有二极管 D4 和 D5 的引脚接头放置在电路板右侧。PCB 布局左侧的布局如下所示。

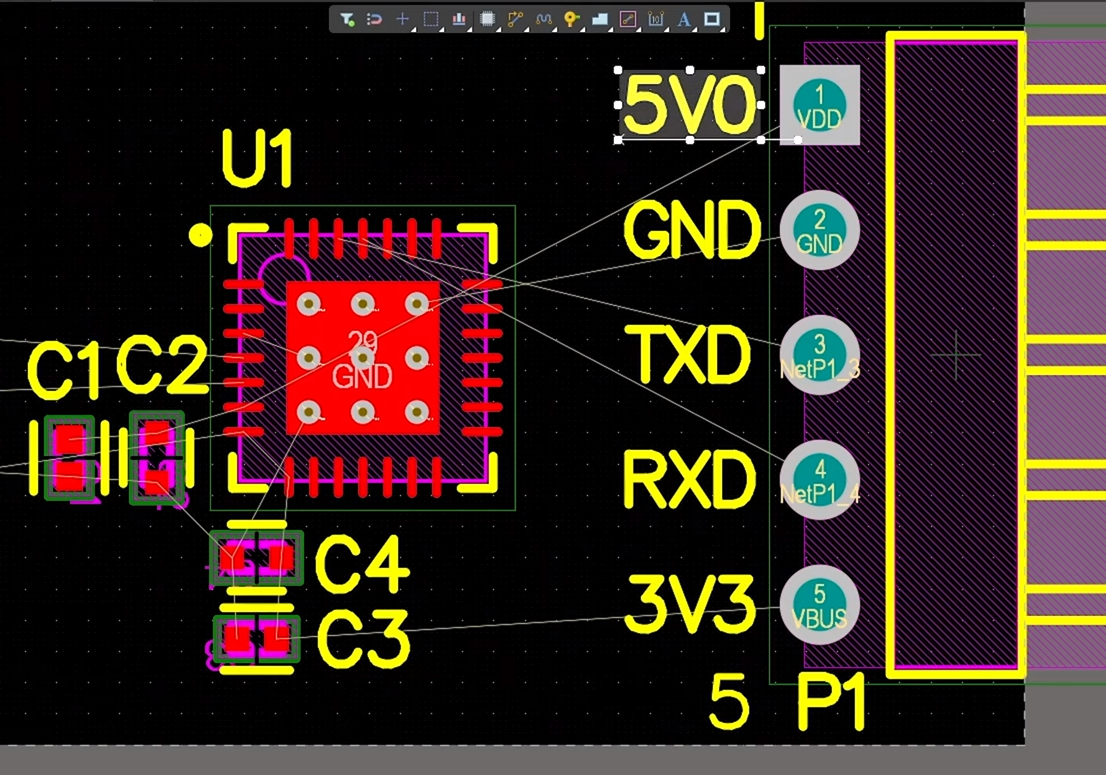

引脚接头侧的初始位置如下所示。我使用了直角引脚接头，它悬挂在电路板边缘，因此模块会比较小巧。这还允许使用标准飞线或 100 mil 间距电缆连接到另一块电路板。最初，引脚排列设置为 +5 V 电源 (VBUS 网络) 将路由到顶部的引脚接头，但后来将其更改为底部以简化布线。

电路板两边的放置都很简单，这里的主要要点是让电容 (C1-C4) 靠近各自的电源引脚。D4 和 D5 的位置将位于 U1 和 P1 之间，但我会在布线开始后找到它们，以确保它们附近的布线不会变得混乱。现在，USB 布线可以直接进入连接器 (J1)，采用这种放置方式。下一点是计算此 2 层电路板上的 USB 走线宽度和间距。

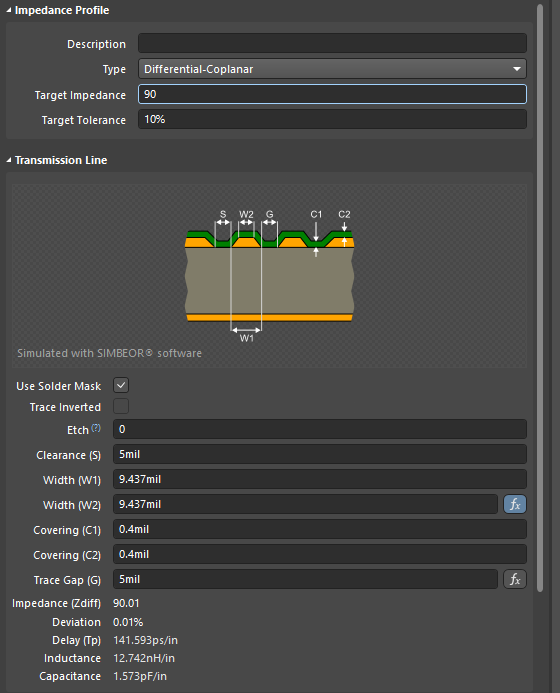

基于成本最小化，应将电路板设置为 62 mil 的标准厚度。背面将采用接地灌注，而顶部将使用共面布线进行差分对布线。L1 的其余部分将采用铜灌注。我在堆叠中使用了默认的 Dk 设置 4.8，这非常接近我选择的制造厂的 2 层 PCB 标准值。阻抗设置如下所示。

在这里，我们利用对之间的间距和到 L1 上的铜灌注的距离将差分阻抗设置为目标值。宽度值是根据 CP2102 上的焊盘大小设置的，因为我不想将布线缩窄到 U1 的封装中。通过这些设置，我们可以将差分对布线到连接器中并完成布局。

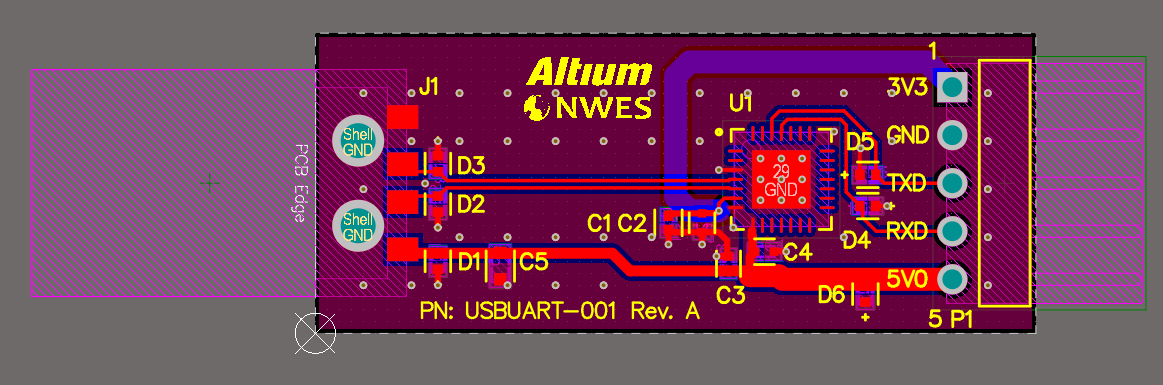

最终的 PCB 布局如下所示。如果我们想缩小模块体积，可以删除此处多余的长度。仅使用测量工具 (Ctrl + M)，我估计我们只需抓住电路板右半部分的组件并将它们移近 USB 连接器，就可以剪掉大约 400-500 毫米的长度。

目前，该模块的尺寸与您可以在线购买的其他模块相似，因此上述一点并不重要。该项目还可以实现另外三项改进：

• 在 UART Rx 和 Tx 线路上并联添加小型 SMD 指示灯 LED，这样我们就可以获得数据传输的视觉指示器
• 在 3V3 线路上添加反向过压保护；这里可以使用 USB 线路上使用的相同组件
• 添加带有小开关的复位电路

我将把一批这样的产品投入生产，我们将进行一些测试来验证电路板是否正常工作。正如我将在另一个视频和博客中概述的那样，我可能会在组装中用TPD1E10B06DPYR替换二极管，因为这些替代二极管提供双向保护，并且更接近 SP0503BAHT 规格。
