几种不同绝缘的理解

《GB 9706.1-2020 医用电气设备 第1部分：基本安全和基本性能的通用要求》中提到了一些不同的绝缘，下面谈谈对于这些不同绝缘的理解。

标准中提到的几种绝缘和相关名词的定义如下：

1、基本绝缘：对于电击提供基本防护的绝缘。注：基本绝缘提供一重防护措施。

2、双重绝缘：由基本绝缘和辅助绝缘组成的绝缘。注：双重绝缘提供两重防护措施。

3、加强绝缘：提供两重防护措施的单一绝缘系统。

4、附加绝缘：附加于基本绝缘的独立绝缘，当基本绝缘失效时由它来提供对电击的防护。注：辅助绝缘提供一重防护措施。

这里有个问题，在GB9706.1-2020中，（Supplementary insulation）的名词翻译为附加绝缘，而在GB9706.1-2007中翻译为辅助绝缘。两者的定义解释是一样的，不知是故意为之还是翻译上的不一致。

A、什么是基本绝缘？

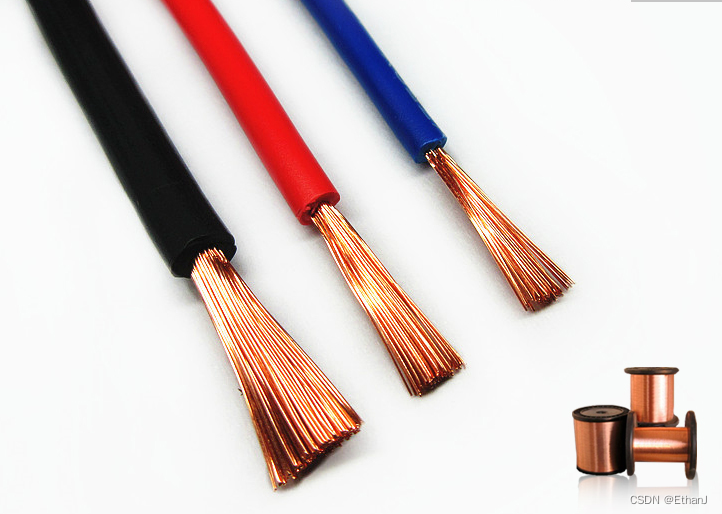

 例如常见的国标RV多股铜芯软电线，在铜芯导体的外面有且仅有一层PVC材料进行绝缘，这就是基本绝缘，也就是提供了一重绝缘防护。

B、什么是附加绝缘（辅助绝缘）？

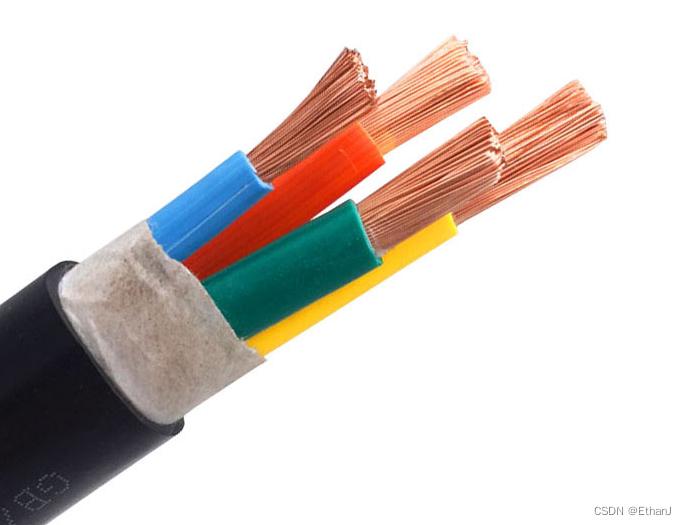

例如常见的国标RVV软电线，是多芯结构，其中，每根芯线有一层PVC绝缘层，在几根芯线之外，还有一层 PVC绝缘层（图中最外层的黑色外皮），也就是对于每一根芯线而言，其实是有两层防护。那么这个最外面的黑色绝缘层，就是叫附加绝缘，或者叫辅助绝缘。

这里需要特别注意一点的是，附加绝缘（辅助绝缘）一定是依存于基本绝缘而存在的，附加绝缘（辅助绝缘）是不可能独立存在的，这是一个有一才有二的关系。

C、什么是双重绝缘？

基本绝缘+附加绝缘=双重绝缘。

双重绝缘其实是另一个概念了，跟基本绝缘和附加绝缘是不一样的定义。单独的基本绝缘是一重绝缘，附加绝缘也是一重绝缘，只不过附加绝缘不能单独存在，所以标准里面描述的是辅助绝缘提供一重防护措施。

D、什么是加强绝缘？

2020版标准里写的是很简单的一句话：提供两重防护措施的单一绝缘系统。而2007版标准里的描述可能更容易让人理解一些：用于带电部分的单绝缘系统，它对电击的防护程度相当于本标准规定条件下的双重绝缘。

也就是说，加强绝缘有两个特点：第一，加强绝缘是独立的绝缘系统。第二，加强绝缘的强度相当于双重绝缘。加强绝缘既然是独立的绝缘系统，那么它就可以脱离基本绝缘而独立存在，事实上加强绝缘也不易划分为基本绝缘和附加绝缘两个部分。加强绝缘可能是一个一体成型的隔离物，或者是许多隔离物构成的整体。

 例如常见的电源线的插头，可以认为就是一个加强绝缘系统。它直接包在导电金属插脚上，但是只是一个不易分割的整体，但是它的强度相当于双重绝缘。

PS：

功能绝缘

在工作中发现很多人对于功能绝缘的概念还不是很清晰。其实功能绝缘，顾名思义，就是为了完成器件/设备本身功能而设置的导电部件之间的绝缘，例如PCB上的绿油、漆包线的外漆、电解电容的塑胶外壳等。最重要的是，功能绝缘不是为了防止电击而设立的绝缘体系，即使它也够一定的强度。
