基本绝缘、辅助绝缘、双重绝缘和加强绝缘的区别

1、基本绝缘、加强绝缘、辅助绝缘和双重绝缘的区别

2、几种不同绝缘的理解_EthanJ的博客-CSDN博客

3、双重绝缘和加强绝缘的安全条件

医械测试中GB9706.1可以说是特别常见的要参考的标准之一，但想要正确执行测试，比如耐压测试，那我们必须明白什么是基本绝缘、加强绝缘、辅助绝缘和双重绝缘。

定义

基本绝缘：用于带电部分上对电击起基本防护作用的绝缘

辅助绝缘：附加于基本绝缘的独立绝缘，当基本绝缘失效时由它来提供对电击的防护

双重绝缘：由基本绝缘和辅助绝缘组成的绝缘

加强绝缘：用于带电部分的单绝缘系统，它对电击的防护程度相当于本标准规定条件下的双重绝缘

举例1-铜丝导线

举个例子：我们常见的人能摸到的导线的外层就可以看做是双重绝缘，即基本绝缘+辅助绝缘=双重绝缘。

要注意的是基本绝缘可以独立存在，而附加绝缘必须是在有基本绝缘的基础上而存在的，换句话说辅助绝缘就是在辅助基本绝缘的一个绝缘。在没有基本绝缘的情况下，独立的绝缘不能叫辅助绝缘。

看上图，导线铜丝带电，那么为了安全防护，我们用了黄色棕色蓝色外壳（且不论是什么材质），这些就是基本绝缘，万一使用过程中基本绝缘失效了呢？那我们也可能遭受电击危险，为了规避这一风险，我们又加上了黑色外壳，这里黑色外壳就是辅助绝缘，二者共同组成双重绝缘，即我们可以说该导线是双重绝缘防护。

看吧，感觉是不是很好理解，那么为了加深印象请思考双重绝缘和加强绝缘的区别是什么？

加强绝缘是单一的绝缘结构，构成绝缘层的绝缘材料不能够拆分成基本绝缘、辅助绝缘等。如：一般电器产品的塑胶外壳就是典型的加强绝缘。

双重绝缘是多个绝缘合起来组成的。双重绝缘可以拆分成基本绝缘和附加绝缘，如上述举例。

举例2-衣服

再拿个生活例子穿衣服来说吧.

基本绝缘:穿了一件短袖（相当于基本绝缘）

辅助绝缘:可能有点冷,在短袖（基础绝缘）上再加一件薄外套（相当于辅助绝缘）

双重绝缘:两件衣服的统称,即短袖+薄外套（二者一起组成双重绝缘）

加强绝缘:感觉有点冷，那么我把第一件衣服脱了换比较厚的保暖衣.还是只有一件衣服，但保暖衣可能本身是一层也可以是两层或多层（相当于加强绝缘）不可拆分

举例3-电源线

2020版标准里写的是很简单的一句话：提供两重防护措施的单一绝缘系统。而2007版标准里的描述可能更容易让人理解一些：用于带电部分的单绝缘系统，它对电击的防护程度相当于本标准规定条件下的双重绝缘。

也就是说，加强绝缘有两个特点：第一，加强绝缘是独立的绝缘系统。第二，加强绝缘的强度相当于双重绝缘。加强绝缘既然是独立的绝缘系统，那么它就可以脱离基本绝缘而独立存在，事实上加强绝缘也不易划分为基本绝缘和附加绝缘两个部分。加强绝缘可能是一个一体成型的隔离物，或者是许多隔离物构成的整体。

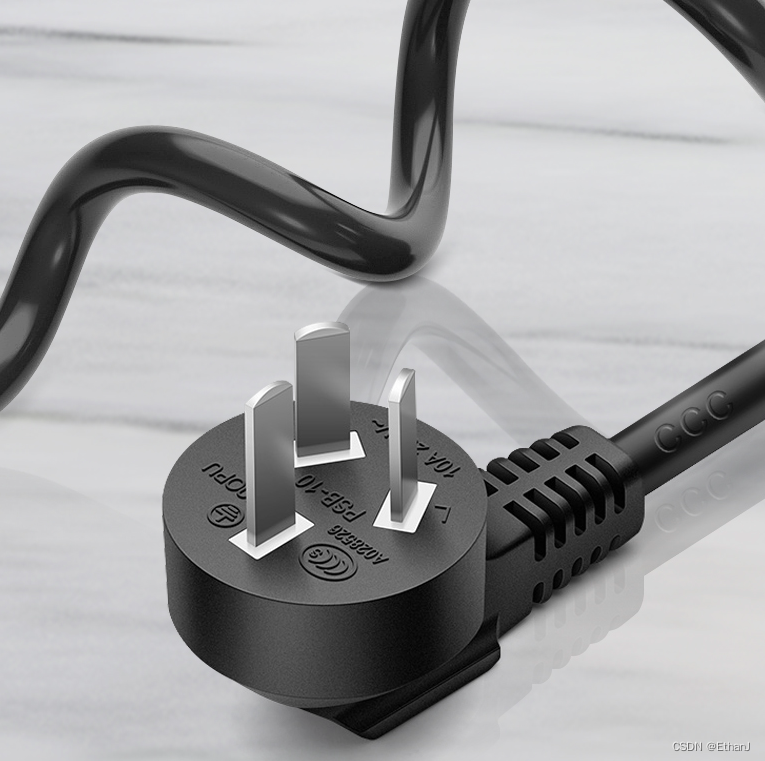

 例如常见的电源线的插头，可以认为就是一个加强绝缘系统。它直接包在导电金属插脚上，但是只是一个不易分割的整体，但是它的强度相当于双重绝缘。

加强绝缘是单一的绝缘结构，构成绝缘层的绝缘材料不能够拆分成基本绝缘、附加绝缘等。

加强绝缘使用的例子如：一般电器产品的塑胶外壳
双重绝缘是多个绝缘合起来组成的。双重绝缘可以拆分成基本绝缘和附加绝缘。

双重绝缘使用的例子如：具有两层护套的电线。举例说明:

一根电源线(如1015,1332等)有基本绝缘,如果再套一层纤维管或热缩管,那么增加的这一层绝缘叫做附加绝缘，加强绝缘从形式上看是一层绝缘,但本质上相当于双重绝缘的功能.


加强绝缘区别于基本绝缘的最大特点，就是其防护性能，使用寿命等，要强于基本绝缘。

基本绝缘区别于加强绝缘的一个明显特征是耐压，泄露电流，电气间隙，爬电间距不一样。从而衍生出很多相关的规定，例如加强绝缘的常会有厚度和强度要求，材料特点要求等。

PS：

功能绝缘

在工作中发现很多人对于功能绝缘的概念还不是很清晰。其实功能绝缘，顾名思义，就是为了完成器件/设备本身功能而设置的导电部件之间的绝缘，例如PCB上的绿油、漆包线的外漆、电解电容的塑胶外壳等。最重要的是，功能绝缘不是为了防止电击而设立的绝缘体系，即使它也够一定的强度。
