【算法介绍】
基于YOLOv8的半导体芯片缺陷检测系统是一种高效、准确的自动化解决方案，专为半导体制造业设计，用于检测芯片制造过程中的多种缺陷。该系统利用YOLOv8深度学习模型，结合先进的图像处理技术，能够实时识别和分类芯片表面的缺陷，包括胶面起皱（glue_surface_wrinkle）、芯片划痕（chip_scratch）、铝线键合断裂（aluminum_wire_bonding_broken）、金线键合断裂（gold_wire_bonding_broken）以及芯片损伤（chip_injury）。
YOLOv8作为目前领先的目标检测算法之一，以其高精度和实时性能著称。在半导体芯片缺陷检测中，YOLOv8通过多尺度特征提取和网络结构优化，能够准确捕捉到微小且复杂的缺陷特征，实现高效且可靠的检测。
此外，该系统还集成了友好的用户界面，用户可以通过界面上传芯片图像，系统将自动进行缺陷检测，并显示检测结果。这种直观的操作方式不仅提升了系统的易用性，也使得检测流程更加高效和人性化。
综上所述，基于YOLOv8的半导体芯片缺陷检测系统为半导体制造业提供了一种高效、准确的自动化检测解决方案，有助于提升产品质量和生产效率，降低生产成本，具有重要的应用价值。

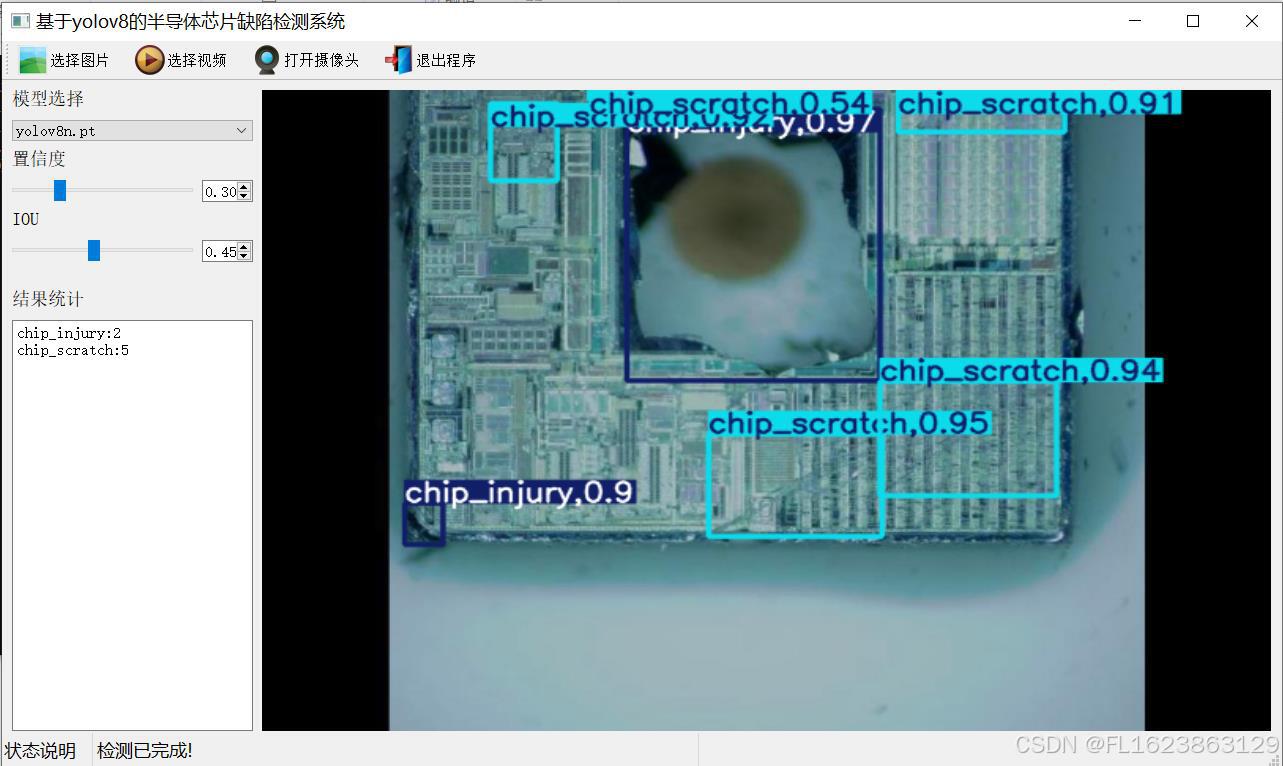

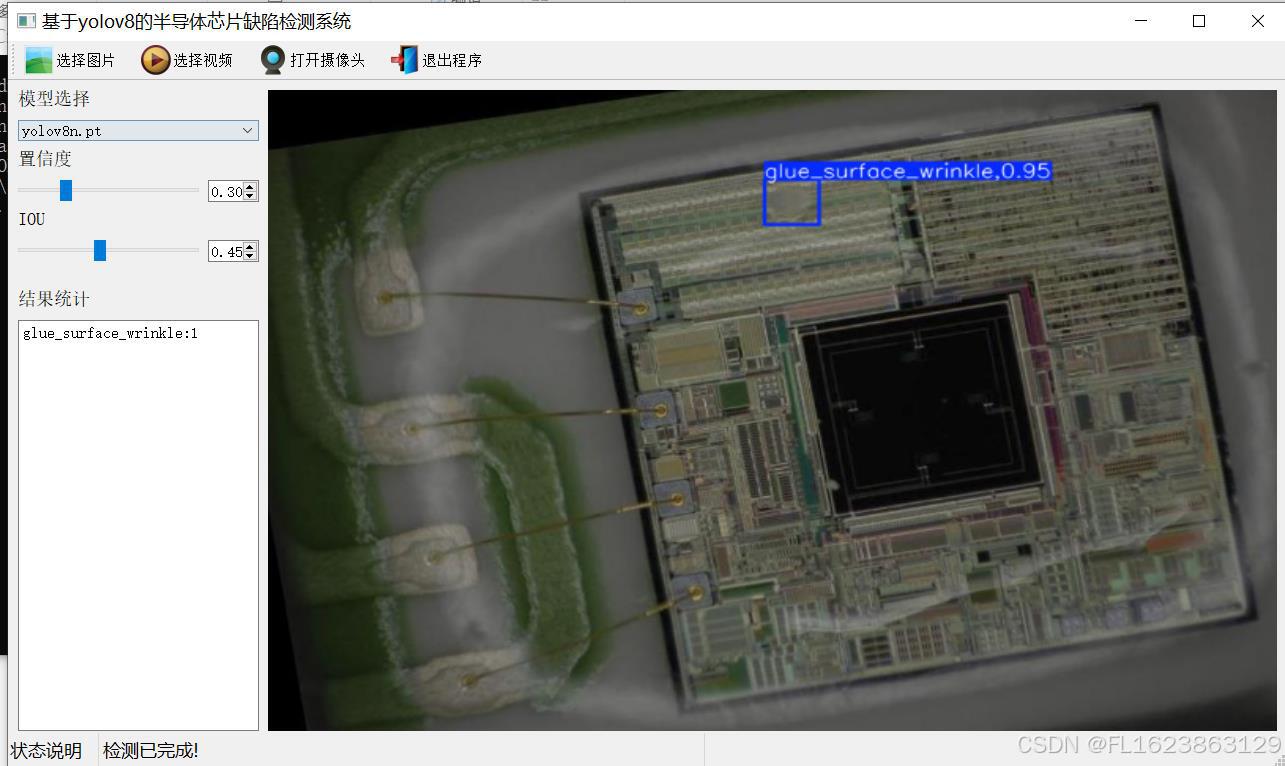

【效果展示】
【测试环境】
windows10
anaconda3+python3.8
torch==2.3.0
ultralytics==8.3.79
【模型可以检测出类别】
面起皱（glue_surface_wrinkle）、芯片划痕（chip_scratch）、铝线键合断裂（aluminum_wire_bonding_broken）、金线键合断裂（gold_wire_bonding_broken）以及芯片损伤（chip_injury）
【训练信息】
| 参数 | 值 |
| 训练集图片数 | 5286 |
| 验证集图片数 | 588 |
| 训练map | 99.5% |
| 训练精度(Precision) | 99.7% |
| 训练召回率(Recall) | 99.4% |
验证集测试精度信息
| Class | Images | Instances | P | R | mAP50 | mAP50-95 |
| all | 588 | 2387 | 0.997 | 0.994 | 0.995 | 0.951 |
| glue_surface_wrinkle | 253 | 750 | 1 | 0.992 | 0.995 | 0.917 |
| chip_scratch | 218 | 496 | 0.998 | 0.991 | 0.994 | 0.955 |
| aluminum_wire_bonding_broken | 104 | 120 | 0.991 | 1 | 0.995 | 0.99 |
| gold_wire_bonding_broken | 171 | 611 | 0.999 | 1 | 0.995 | 0.972 |
| chip_injury | 234 | 410 | 1 | 0.985 | 0.995 | 0.922 |
【部分实现源码】
class Ui_MainWindow(QtWidgets.QMainWindow):
signal = QtCore.pyqtSignal(str, str)
def setupUi(self):
self.setObjectName("MainWindow")
self.resize(1280, 728)
self.centralwidget = QtWidgets.QWidget(self)
self.centralwidget.setObjectName("centralwidget")
self.weights_dir = './weights'
self.picture = QtWidgets.QLabel(self.centralwidget)
self.picture.setGeometry(QtCore.QRect(260, 10, 1010, 630))
self.picture.setStyleSheet("background:black")
self.picture.setObjectName("picture")
self.picture.setScaledContents(True)
self.label_2 = QtWidgets.QLabel(self.centralwidget)
self.label_2.setGeometry(QtCore.QRect(10, 10, 81, 21))
self.label_2.setObjectName("label_2")
self.cb_weights = QtWidgets.QComboBox(self.centralwidget)
self.cb_weights.setGeometry(QtCore.QRect(10, 40, 241, 21))
self.cb_weights.setObjectName("cb_weights")
self.cb_weights.currentIndexChanged.connect(self.cb_weights_changed)
self.label_3 = QtWidgets.QLabel(self.centralwidget)
self.label_3.setGeometry(QtCore.QRect(10, 70, 72, 21))
self.label_3.setObjectName("label_3")
self.hs_conf = QtWidgets.QSlider(self.centralwidget)
self.hs_conf.setGeometry(QtCore.QRect(10, 100, 181, 22))
self.hs_conf.setProperty("value", 25)
self.hs_conf.setOrientation(QtCore.Qt.Horizontal)
self.hs_conf.setObjectName("hs_conf")
self.hs_conf.valueChanged.connect(self.conf_change)
self.dsb_conf = QtWidgets.QDoubleSpinBox(self.centralwidget)
self.dsb_conf.setGeometry(QtCore.QRect(200, 100, 51, 22))
self.dsb_conf.setMaximum(1.0)
self.dsb_conf.setSingleStep(0.01)
self.dsb_conf.setProperty("value", 0.25)
self.dsb_conf.setObjectName("dsb_conf")
self.dsb_conf.valueChanged.connect(self.dsb_conf_change)
self.dsb_iou = QtWidgets.QDoubleSpinBox(self.centralwidget)
self.dsb_iou.setGeometry(QtCore.QRect(200, 160, 51, 22))
self.dsb_iou.setMaximum(1.0)
self.dsb_iou.setSingleStep(0.01)
self.dsb_iou.setProperty("value", 0.45)
self.dsb_iou.setObjectName("dsb_iou")
self.dsb_iou.valueChanged.connect(self.dsb_iou_change)
self.hs_iou = QtWidgets.QSlider(self.centralwidget)
self.hs_iou.setGeometry(QtCore.QRect(10, 160, 181, 22))
self.hs_iou.setProperty("value", 45)
self.hs_iou.setOrientation(QtCore.Qt.Horizontal)
self.hs_iou.setObjectName("hs_iou")
self.hs_iou.valueChanged.connect(self.iou_change)
self.label_4 = QtWidgets.QLabel(self.centralwidget)
self.label_4.setGeometry(QtCore.QRect(10, 130, 72, 21))
self.label_4.setObjectName("label_4")
self.label_5 = QtWidgets.QLabel(self.centralwidget)
self.label_5.setGeometry(QtCore.QRect(10, 210, 72, 21))
self.label_5.setObjectName("label_5")
self.le_res = QtWidgets.QTextEdit(self.centralwidget)
self.le_res.setGeometry(QtCore.QRect(10, 240, 241, 400))
self.le_res.setObjectName("le_res")
self.setCentralWidget(self.centralwidget)
self.menubar = QtWidgets.QMenuBar(self)
self.menubar.setGeometry(QtCore.QRect(0, 0, 1110, 30))
self.menubar.setObjectName("menubar")
self.setMenuBar(self.menubar)
self.statusbar = QtWidgets.QStatusBar(self)
self.statusbar.setObjectName("statusbar")
self.setStatusBar(self.statusbar)
self.toolBar = QtWidgets.QToolBar(self)
self.toolBar.setToolButtonStyle(QtCore.Qt.ToolButtonTextBesideIcon)
self.toolBar.setObjectName("toolBar")
self.addToolBar(QtCore.Qt.TopToolBarArea, self.toolBar)
self.actionopenpic = QtWidgets.QAction(self)
icon = QtGui.QIcon()
icon.addPixmap(QtGui.QPixmap(":/images/1.png"), QtGui.QIcon.Normal, QtGui.QIcon.Off)
self.actionopenpic.setIcon(icon)
self.actionopenpic.setObjectName("actionopenpic")
self.actionopenpic.triggered.connect(self.open_image)
self.action = QtWidgets.QAction(self)
icon1 = QtGui.QIcon()
icon1.addPixmap(QtGui.QPixmap(":/images/2.png"), QtGui.QIcon.Normal, QtGui.QIcon.Off)
self.action.setIcon(icon1)
self.action.setObjectName("action")
self.action.triggered.connect(self.open_video)
self.action_2 = QtWidgets.QAction(self)
icon2 = QtGui.QIcon()
icon2.addPixmap(QtGui.QPixmap(":/images/3.png"), QtGui.QIcon.Normal, QtGui.QIcon.Off)
self.action_2.setIcon(icon2)
self.action_2.setObjectName("action_2")
self.action_2.triggered.connect(self.open_camera)
self.actionexit = QtWidgets.QAction(self)
icon3 = QtGui.QIcon()
icon3.addPixmap(QtGui.QPixmap(":/images/4.png"), QtGui.QIcon.Normal, QtGui.QIcon.Off)
self.actionexit.setIcon(icon3)
self.actionexit.setObjectName("actionexit")
self.actionexit.triggered.connect(self.exit)
self.toolBar.addAction(self.actionopenpic)
self.toolBar.addAction(self.action)
self.toolBar.addAction(self.action_2)
self.toolBar.addAction(self.actionexit)
self.retranslateUi()
QtCore.QMetaObject.connectSlotsByName(self)
self.init_all()【使用步骤】
使用步骤：
（1）首先根据官方框架安装好yolov8环境，并安装好pyqt5
（2）切换到自己安装的yolov8环境后，并切换到源码目录，执行python main.py即可运行启动界面，进行相应的操作即可
【提供文件】
python源码
yolov8n.pt模型
训练的map,P,R曲线图(在weights\results.png)
测试图片（在test_img文件夹下面）
注意不提供数据集
【常用评估参数介绍】
在目标检测任务中，评估模型的性能是至关重要的。你提到的几个术语是评估模型性能的常用指标。下面是对这些术语的详细解释：
- Class：
- 这通常指的是模型被设计用来检测的目标类别。例如，一个模型可能被训练来检测车辆、行人或动物等不同类别的对象。
- Images：
- 表示验证集中的图片数量。验证集是用来评估模型性能的数据集，与训练集分开，以确保评估结果的公正性。
- Instances：
- 在所有图片中目标对象的总数。这包括了所有类别对象的总和，例如，如果验证集包含100张图片，每张图片平均有5个目标对象，则Instances为500。
- P（精确度Precision）：
- 精确度是模型预测为正样本的实例中，真正为正样本的比例。计算公式为：Precision = TP / (TP + FP)，其中TP表示真正例（True Positives），FP表示假正例（False Positives）。
- R（召回率Recall）：
- 召回率是所有真正的正样本中被模型正确预测为正样本的比例。计算公式为：Recall = TP / (TP + FN)，其中FN表示假负例（False Negatives）。
- mAP50：
- 表示在IoU（交并比）阈值为0.5时的平均精度（mean Average Precision）。IoU是衡量预测框和真实框重叠程度的指标。mAP是一个综合指标，考虑了精确度和召回率，用于评估模型在不同召回率水平上的性能。在IoU=0.5时，如果预测框与真实框的重叠程度达到或超过50%，则认为该预测是正确的。
- mAP50-95：
- 表示在IoU从0.5到0.95（间隔0.05）的范围内，模型的平均精度。这是一个更严格的评估标准，要求预测框与真实框的重叠程度更高。在目标检测任务中，更高的IoU阈值意味着模型需要更准确地定位目标对象。mAP50-95的计算考虑了从宽松到严格的多个IoU阈值，因此能够更全面地评估模型的性能。
这些指标共同构成了评估目标检测模型性能的重要框架。通过比较不同模型在这些指标上的表现，可以判断哪个模型在实际应用中可能更有效。
【常见问题】
目标检测训练中，Mean Average Precision（MAP）偏低可能有以下原因：
原因一：欠拟合：如果训练数据量过小，模型可能无法学习到足够的特征，从而影响预测效果，导致欠拟合，进而使MAP偏低。因此可以加大数据集数量
原因二：小目标：如果数据集包含大部分小目标则一般会有可能产生map偏低情况，因为小目标特征不明显，模型很难学到特征。
原因三：模型调参不对：比如学习率调整过大可能会导致学习能力过快，模型参数调节出现紊乱
原因四：过拟合（现在模型基本不存在这种情况）：如果模型在训练数据上表现非常好，但在验证或测试数据上表现较差，可能是出现了过拟合。这通常是因为模型参数过多，而训练数据量相对较小，导致模型学习到了训练数据中的噪声或特定模式，而无法泛化到新的数据。如今现在目标检测模型都对这个情况做的很好，很少有这种情况发生。
原因五：场景不一样：验证集验证精度高，测试集不行，则有可能是与训练模型场景图片不一致导致测试map过低
针对以上原因，可以采取以下措施来提高MAP：
（1）优化模型结构：根据任务和数据集的特点选择合适的模型，并尝试使用不同的网络架构和构件来改进模型性能。
（2）增强数据预处理：对数据进行适当的预处理和增强，如数据归一化、缺失值填充、数据扩增等，以提高模型的泛化能力。
（3）调整损失函数：尝试使用不同的损失函数或组合多种损失函数来优化模型性能。
（4）优化训练策略：调整学习率、批次大小、训练轮数等超参数，以及使用学习率衰减、动量等优化算法来改善模型训练效果。
（5）使用预训练模型：利用在大规模数据集上预训练的模型进行迁移学习，可以加速模型收敛并提高性能。
（6）增加数据集数量，尽可能提供多场景图片，提高模型泛化能力，增强模型特征学习能力。
综上所述，提高目标检测训练的MAP需要从多个方面入手，包括优化模型结构、增强数据预处理、调整损失函数、优化训练策略以及使用预训练模型等。
