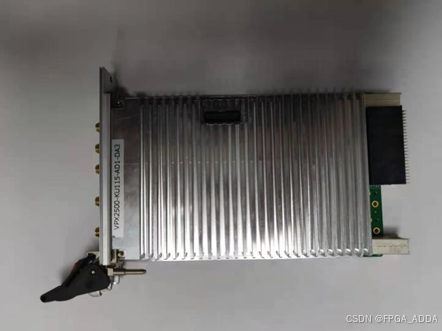

双通道2.6G采样 3U VPX板卡

最新推荐文章于 2025-06-03 23:14:31 发布
最新推荐文章于 2025-06-03 23:14:31 发布
阅读量611 收藏 4
点赞数 7
文章标签： fpga开发 XCKU060 XCKU085 XCKU115 2.6G采集 AD9689 AD9208
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/FPGA_ADDA/article/details/143891984
版权

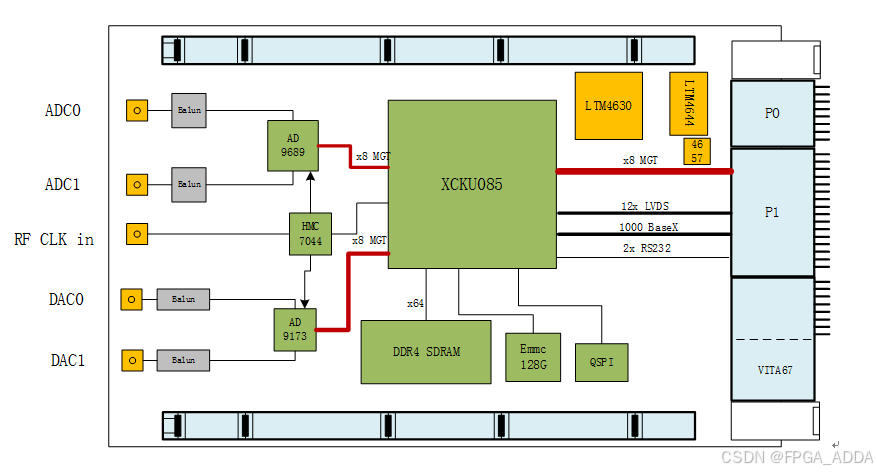

  1. 关键技术特性
  • 双通道2.6Gsps 12-bit ADC输入
    1. 输入最大功率8dBm
    2. 输入频率范围1MHz～5GHz
  • 双通道12.6Gsps 16-bit DAC输出
    1. 最大输出功率0dBm
    2. 输出频率范围10MHz～5GHz
  • 参考时钟
    1. 内参考：25MHz
    2. 外参考：选择100M的整数倍分频，峰峰值0.375V～1.4V
  • Xilinx Kintex Ultrascale FPGA
  • 3U OpenVPX兼容
  • 板载电源和温度传感器
  • 导冷散热
  • 12V供电，功耗≤35W
  • 重量(带导冷板)：≤450g





x: FPGA可选

060：XCKU060

085：XCKU085

115：XCKU115

y: ADC可选

1：AD9689 （2.6G采样）

2：AD9208（3G采样）
