RSS订阅转载 关于non-project模式的点滴记录1——别忘了创建工程
在non-project模式下，未指定器件时，Vivado将使用默认器件。这可能导致IP的器件和synth_design所指定的器件不一致。
2023-01-30 12:24:17
290
原创 Block Design内部BRAM控制器与外部BRAM的连接

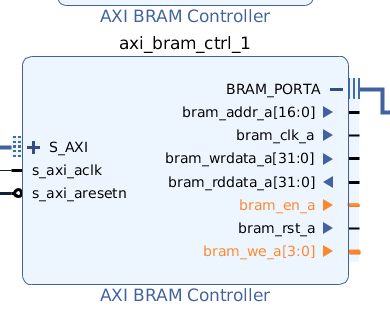

在最近的一个设计中遇到了这样一个问题。我在Block Design中例化了XDMA，并通过interconnect连接了3个BRAM控制器，3个BRAM控制器的端口引出到Block Design外部。XDMA通过C2H接口对前两个RAM只进行读操作，通过C2H和H2C接口对第三个RAM进行读写操作。三个RAM都在Block Design外部（即HDL代码部分）例化。 验证时，前两个RAM的读数据正常，第三个RAM的读数据比对错误。由于个人疏忽，解决该问题花了四五个小时。首...
2022-05-13 17:18:21
940
原创 TCL练习7：switch
TCL中switch有两种结构。 switch ?options? string pattern body ?pattern body ...? switch ?options? string {pattern body ?pattern body ...?}第一种和第二种之间的差别仅仅是一对大括号。正是由于这个区别，应用是要特别注意，否则程序无法输出正确结果。第一次使用switch时我写了下面这段程序。 switch $cmd { $::CMD_REPEAT..
2021-04-22 00:31:09
1495
原创 TCL练习6：通过递归方法搜索文件夹并返回指定后缀文件（包含子目录）
写这个TCL脚本的主要目的是搜索目标文件夹及其子文件夹下的所有文件，然后记录在指定的文件中。可以指定目标文件夹名称、信息记录位置和文件后缀等3种参数。该脚本将用于Vivado的non-project编译过程，被综合和布线脚本调用。define.tcl中定义了目标文件夹名称、信息记录位置、文件后缀类型、器件part等信息。findAllFiles.tcl脚本根据define.tcl中的参数搜索目标文件夹，当文件后缀类型参数（ext）为.hdl时，会搜索.v、.vh、.vhd、.sv等文件的路径和名称，
2021-04-13 14:41:42
3134
1
原创 TCL练习5：string、变量$的使用以及转义符何时发挥作用
目录练习string用法说明string compare ?-nocase? ?-length n? string1 string2string equal ?-nocase? ?-length n? string1 string2string first string1 string2 ?startindex?string index string charIndexstring last string1 string2 ?startinde...
2021-04-08 22:14:16
2737
原创 TCL练习4：递归和return
练习递归实现阶乘计算以及return的使用方法。proc recurrence { n } { if { ![string is integer $n] } { return -code error "This is not an integer!" } if { $n<=2 } { return $n } else { set val [expr $n*[recurrence [expr $n-1]]]
2021-04-07 10:51:43
1517
原创 TCL练习2：文件I/O
练习进行文件操作，包括打开文件、创建文件、读写文件等。set path [pwd]/Desktop/FileIO/set name "dont_touch.xdc"set newName "dont_touch_new.xdc"set optr "r"set optw "w+"set rdFile ""set retval [eval catch {{set fdr [eval open [append rdFile $path $name] $optr]}} msg]if { $re
2021-04-06 16:05:39
479
原创 TCL练习3：append、lappend
append将多个变元按顺序组合起来，并形成一个新的字符串。lappend将多个变元按顺序组合起来，形成一个新的List。set myCurrentLogVar1 ""set myCurrentLogVar2 ""set script1 { puts "logging now" lappend myCurrentLogVar1 "Say: "}set script2 { puts "logging out" append myCurrentLogVar2
2021-04-06 09:56:39
4957
原创 TCL练习1：open、eval和proc
简单使用open、eval和proc。open可用于打开、创建文件。eval带一个或多个变元，可以由一个或多个命令组成，eval采用concat命令的风格连接所有变元，执行命令并且返回执行结果。proc可以创建一个过程，以便在程序其他地方重复调用。proc create_report { reportName command } { set status "." append status $reportName ".fail" if { ![file exists $stat
2021-04-06 09:54:55
2996
原创 JESD204B SUBCLASS1确定性延时参数的计算
目录1. 时序参数1.1 ADC1.2 FPGA2. 延时计算2.1 计算延时所需的LMFC周期数前几天又重新复习了以下通过JESD204B SUBCLASS1实现确定性延时的过程。以前对部分参数的计算过程不甚理解，这次算是搞清楚了。学习JESD204B的时候阅读的是“Serial Interface for Data Converters” JESD204B的JULY 2011版本。该文档毕竟是一个标准文件，实现过程写的比较粗略，而且是指导性的，在实际工程实现过程中作用有限。当
2021-01-26 15:25:25
3987
原创 SystemVerilog/Verilog的testbench中文件的写入和读取操作
在Testbench中很可能需要文件的读写操作，在可综合的设计中也可能会用到文件写入。SystemVerilog/Verilog提供的文件写入读取方法并不多，主要有两类。第一类是writememb/writememh/readmemb/readmemh，第二类是$fscanf/$fwrite。第一类用法简单，但是功能弱，文件读取也不支持多维数组；第二类用法复杂一点，功能相对强大，配合循环语句可以处理多维数组。1. writemem[b|h]/readmem[b|h]writemem[b|h]主要
2021-01-11 23:34:24
18919
原创 同样的FIFO，不同的Data Order
在使用Xilinx FPGA时常用的两种FIFO例化方法包括使用IP Catalog和使用XPM。两种方法各有优缺点，个人更倾向于使用XPM的方式。使用这种方式可以非常方便的传递参数，修改设计时不像IP Catalog生成的FIFO那样繁琐。当FIFO的WRITE_WIDTH和READ_WIDTH相同时，两者使用时没有任何不同。但是当FIFO的输入输出端口位宽为非对称时，两者具有非常显著的区别，使用时要格外注意。以WRITE_WIDTH : READ_WIDTH = 1 : 4为例，向IP Cata
2021-01-09 21:43:44
424
1
原创 Spinal HDL学习资源
最近开始接触SpinalHDL，所以收集了一些不错的学习资源，可供大家参考。SpinalHDL是基于Scala语言开发的设计语言，使用SpinalHDL需要对Scala有一定了解。下面的两篇博文非常全面而又简洁的介绍了Scala，对上手非常有帮助。https://vvviy.github.io/2018/12/01/Learning-Chisel-and-Scala-Part-I/https://vvviy.github.io/2018/12/12/Learning-Chisel-and-Sca
2020-12-24 16:02:19
2634
1
原创 Systemverilog中的iff事件控制
使用systemverilog已经有一段时间了，主要是其中的部分新特性能够简化代码的编写，比如interface、支持多维端口等。为了进一步深入学习systemverilog，最近抽空更广泛的学习了一些systemverilog的内容。本文记录一下Systemverilog中的事件控制和sequence控制相关内容的学习情况。1. 事件控制1.1 iffSystemverilog在@事件控制中添加了iff修饰词，只有当iff后的条件为真时，@事件才会触发。注意，iff可以在always和alwa
2020-12-14 10:59:09
12793
3
原创 48bits进位选择补码加法器的两种实现方法的性能对比
本文使用进位选择的结构实现补码加法器，并且对比了使用内部逻辑实现和使用专用DSP单元实现时的性能差别。当然Xilinx FPGA中的DSP单元可以直接实现48位的运算，本文主要目的是验证进位选择结构加法器的实现和性能对比，这种结构可以运用到更大位宽的加法中。...
2020-06-14 22:28:14
683
原创 在Verilog/SystemVerilog中使用fork/join的注意事项
fork/join是Verilog中常用的语句。该语法在SystemVerilog中添加了join_any和join_none两个关键字，使fork的行为发生了变化。本文将比较全面的介绍fork的用法，其中不使用join_any和join_none关键字的时候，其用法和Verilog中一致。1. fork块中的begin/end块 在fork块中，begin和end之间的语句会顺序执行，如果没有begin和end，则各条语句会并发执行。看下面的例子。在fork块中有A、B两个任务，由于...
2020-06-08 18:25:44
10629
原创 正则表达式在Vivado约束文件（xdc）中的应用
使用xdc文件进行管脚、位置、时序和属性等约束的时候，经常会使用各种get命令。Vivado提供了很丰富的匹配表达式，比如等于==、不等于！=、匹配=~、不匹配！~、<、>、<=、>=等等，这些表达式可以通过&&和||进行组合；同时还有大量的状态、属性和单元名称可用，比如DIRECTION、IN、IS_LOC_FIXED、IS_PRIMITIVE、NAME等等。 我在xdc文件中匹配目标的时候，在可行的情况下更倾向于使用正则表达式。本文就介绍一下我常...
2020-05-29 23:00:25
2249
原创 如何读FPGA工程的编译报告？
1. 一定要逐条阅读编译报告 规模稍微大一点的FPGA工程的警告和critical warning动辄两三千条，虽然其中包含大量的“无威胁”警告和重复警告，但是我觉得至少95%的程序隐患和设计问题都可以从这些报告中找到蛛丝马迹。 工作中有不少人问过我这些问题：这么多警告怎么看的过来呀？这个警告、还有那个到底是什么意思啊？这个警告我该怎么去掉？........我能够理解问出这些问题的人的心情，因为我当初也被这些警告吓懵了，也退缩了一段时间。但是我不能够理解的是，为什么春天问过我，到了秋天还...
2020-05-24 21:15:20
3237
原创 第四章（2）：通过SYSREF实现确定性延时（subclass 1）
2.通过SYSREF实现确定性延时（subclass 1） subclass 1主要通过SYSREF信号实现TX和RX设备之间LMFC的对齐，SYSREF信号必须被分配到所有的转换设备和逻辑设备。 通过使用高准确度的device clock和SYSREF信号，可以最小化延时的不确定度。规范强烈建议所有TX和RX设备的SYSREF信号都来自于同一个芯片。关于SYSREF和本地时钟的性能要求和调整能力在前面的文章中已经描述过了。 由于SYSREF有多种格式，比如周期的、单脉冲和多...
2020-05-19 11:48:33
5617
原创 第四章（1）：确定性延时介绍
1. 简介 在JESD204系统中可能存在多个数据处理单元，这些单元分布在不同的时钟域，没有明确的延时关系。从而导致每次上电后、或重新建立连接后，各link之间的延时都可能不同。为了解决上述问题，JESD204B提供了两种途径，即SUBCLASS1和SUBCLASS2。 确定性延时是指：从TX端的基于帧的数据输入开始，到RX端接收并输出帧数据为止的延时，在每次上电后、或重新建立连接后都是一致的。该延时都是以frame clock为单位进行衡量的。规范要求该确定性延时是可编程的，其调整分辨...
2020-05-18 00:29:09
3647
1
原创 Verilog应用浅见之一——关于代码风格
我应该算是一个硬件工程师，涉及比较底层的技术。从原理图上放电阻，到设计PCB和写PCB设计任务书，到焊接调试电路板，再到写设备驱动，写FPGA程序，写各类文档，写项目申请书，所有的事情都干过。使用Verilog也有一些年头了，虽然只占整个工作的一部分，但是相对于其他事情，写Verilog程序、仿真和在FPGA中跑起来应该是我更喜欢做的事情。在这个过程中也积累了不少经验，有了一些个人的见解。...
2020-05-02 21:44:14
1373
原创 第二章（2）：时钟与同步接口
4. SYSREF信号 在使用subclass1，且需要确定性延时的系统中，SYSREF信号应该接入到每个设备。每个设备都使用SYSREF信号来识别一个device clock的边沿，所有LMFC和frame clock都和该边沿对齐。由于LMFC和frame clock通常和character clock对齐，所以在调整LMFC和frame clock相位的同时，也应该调整charac...
2020-04-27 22:09:53
3800
原创 第二章（1）：时钟与同步接口
1. Device Clock Device clock是JESD204系统中每个单元的时间参考。每个设备需要通过该时钟产生frame clock和multiframe clock。2. Frame clock和Local Multiframe Clock Frame clock时钟域作用于应用层和JESD204的链路层。 对于需要实现确定性延时的应用，或者使用多...
2020-04-25 21:01:34
3134
原创 第一章：JESD204概述
第一章：JESD204概述1. JESD204版本 JESD204接口是一种新的，用于连接逻辑器件和AD/DA转换器的串行接口，他有多个版本。 原始版本中，每个CONVERTER设备支持1个link，每个link一个lane。 版本A中，每个CONVERTER设备的串行接口可以包含一个或者多个lane，所有并行运行的，且使用相同数据格式的设备可以同步运行。 ...
2020-04-25 10:39:54
2474
原创 慎用systemverilog的语法新特性——“++”、“--”等操作符
SystemVerilog相对于Verilog添加了很多新特性，比如使用起来非常方便的累加++或递减--操作符。有这么好的变化，再也不用傻傻的写cnt <= cnt + 1了。在一个新项目中毫不犹豫的用了起来。always_ff @ (posedge clk) begin if( rst ) cnt <= 4'h0; else if( wr_tran...
2020-04-20 11:10:32
1493
原创 阻塞/非阻塞——纸上得来终觉浅，绝知此事要躬行
阻塞赋值和非阻塞赋值在可综合的代码中不需要严格的区分，但是在仿真文件中就尤为重要。阻塞赋值是指，只有当前赋值操作完成之后，后面的赋值操作才会发生；非阻塞赋值是指，当前块中的所有赋值操作完成后再计算各个变量的值，后续的赋值操作会覆盖之前的值。举个例子。 a、b和c的值分别为a=1, b=2, c=3。 a=b; a=c; b=a; 以上操作后...
2020-04-18 22:09:02
253
1
原创 变量拼接中遇到的奇怪问题——使用运算符导致实际位宽与期望位宽不符
以下方式是仿真中常常用到的数据拼接定义方式。 data = {`TC'h01,`FIX'h0, `FINE'h0, `COARSE'h01}； 其中TC/FIX/FINE/COARSE是通过`define定义的。在我最近的项目中，有一个变量需要拆分，我使用了下面的定义方式。 data = {`TC'h01, `CMP_MODE/2'h0, `FIX'h0, `...
2020-04-18 17:31:57
425
原创 ISERDESE3新变化——对小众应用不再友好的FPGA
现在FPGA在人工智能、机器学习、大数据、异构计算等方面应用广、发展势头猛，当然也更赚钱，毕竟是未来的发展方向，也能卖的上量。相比当下红红火火的应用，传统领域就显得可怜巴巴了。一些以前在小众应用中很有用的设计，随着器件的升级逐渐被舍弃掉了。在我以前的应用中常使用IDELAY、ISERDES、OSERDES等，主要用于源同步数据传输和高速采样。在7系列器件中，ISERDESE2有一个O端口，被称...
2020-03-13 21:54:37
3198
2
原创 JESD204接口应用笔记——时钟
近期有个新项目接触了JESD204B接口。总体来说，这东西非常好用，也挺简单。使用过程中在时钟配置方面遇到一点小问题，顺便记录一下。
2020-03-02 23:47:00
4812
3
原创 Xilinx文档编号及其内容索引
Xilinx文档的数量非常多。即使全职从事FPGA相关工作，没有几年时间不可能对器件特性、应用、注意事项等等有较为全面的了解。本文记录了我自使用Xilinx系列FPGA以来或精读、或翻阅、或查询过的文档，及其主要内容。如果有新的会随时补录进来。以下按照个人理解对文档进行了分类，不一定恰当，也会有重叠的情况，欢迎提出意见。器件概述7系列器件ds180：7系列器件概述，介绍不同器件的资源、...
2020-02-29 21:18:53
5081
4
原创 RAM的多种例化和初始化方法
目录RAM的例化RAM的初始化IP Catalog例化的RAM的初始化自定义数组和XPM RAM的初始化初始化数据的可读性本文所述的内容均以使用Xilinx器件为前提，不需要进行修改，或者做出少量修改就可以在Altera器件上应用。RAM的例化我常使用的例化方法主要有三种。使用IP Catalog例化 通过代码让编译器推断出RAM 调用原语上述方法各...
2020-02-28 14:39:41
5931
原创 使用BRAM实现数据延迟
目录为何使用BRAM实现延时实现与仿真为何使用BRAM实现延时在一些设计中需要对数据进行多个周期的延时。延时方法有多种，比如使用SLICEM生成移位寄存器，或者使用FF。但是对于大位宽、深延时的数据，使用上述方法会消耗过多资源，功耗也较大。此时使用BRAM进行延时将是更优的选择。实现与仿真...
2020-02-26 23:58:55
