阻抗匹配计算

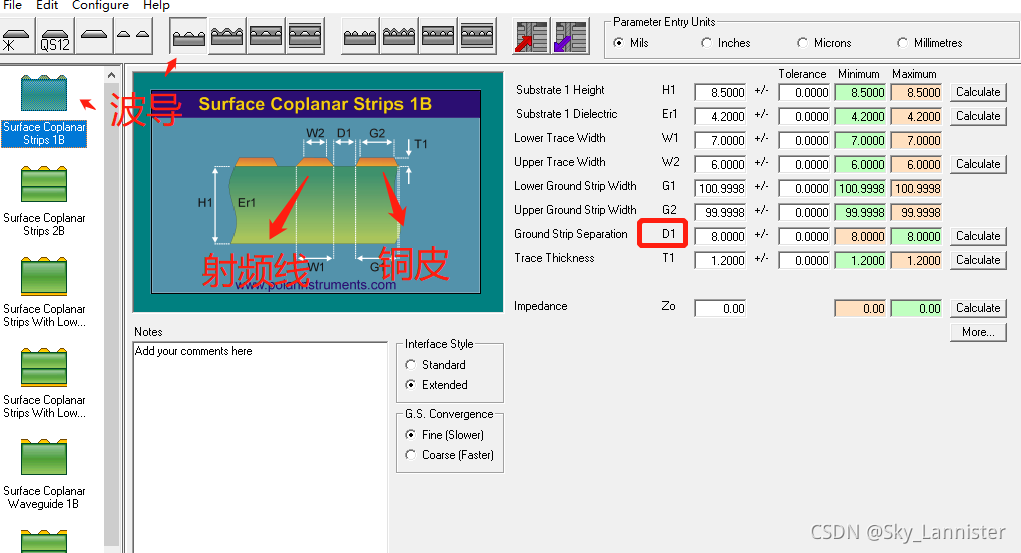

阻抗匹配可以用PCB特征阻抗计算神器Polar SI9000

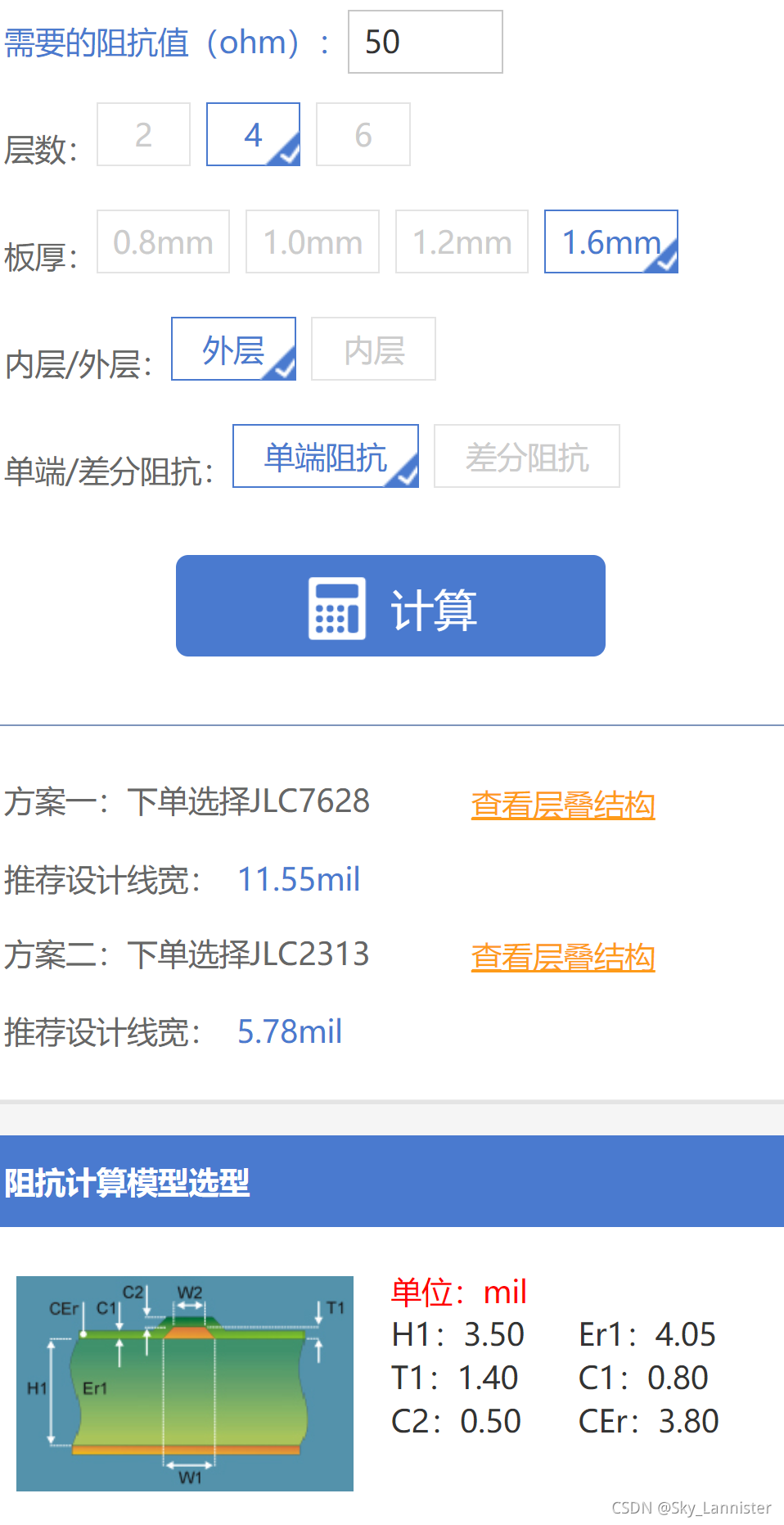

除了这个也可以用ad自带的阻抗计算工具或者嘉立创提供的(不过比较单一,如下图),可以借助下图获取到嘉立创板材介电常数等信息(深证嘉立创公众号-阻抗神器)





射频布线

尽量用0402封装

路线尽量在一条线上(T 和 Π形)

同样的阻抗匹配,使用波导线设计比普通走线的线宽小

波导布线要在走线附近打孔,铺铜和线间距最小不要超过加工精度(嘉立创5mil).间距修改一般伴随区域规则设计和禁止铺铜区设置(铜线间距过小,一般用这种方法改变铜皮和射频线间距)

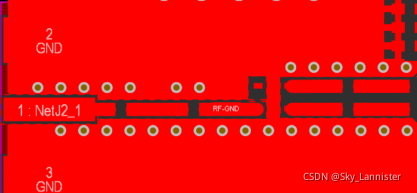

示例如下

关于波导

无线PCB布线
