自举电路

常用于低电平（5V）控制高电平（48V）；作为驱动电压的电机驱动电路；

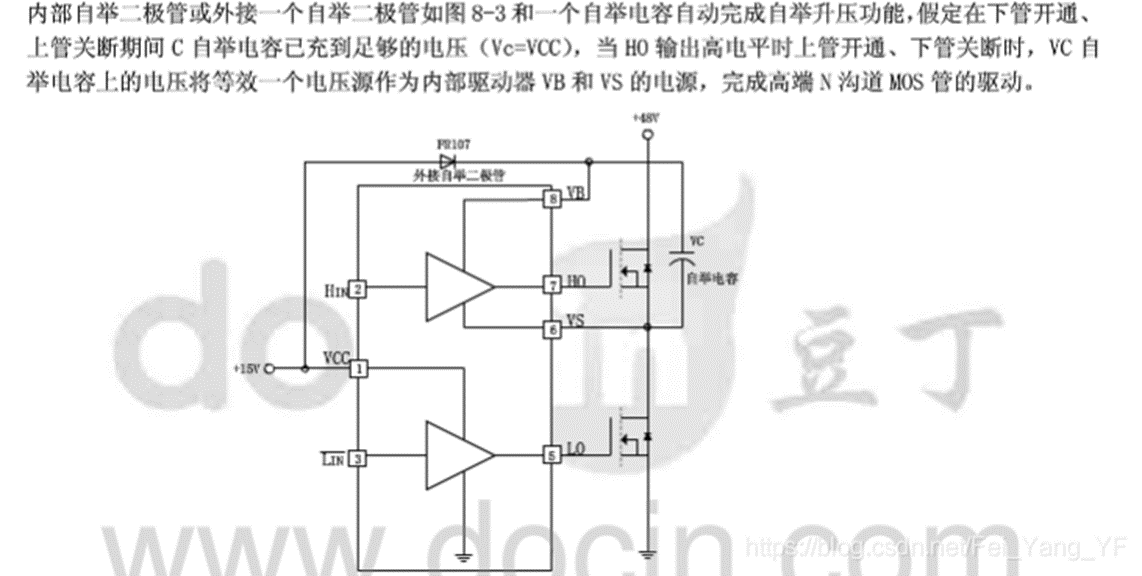

高MOS导通时：VH0=Vc+VS；

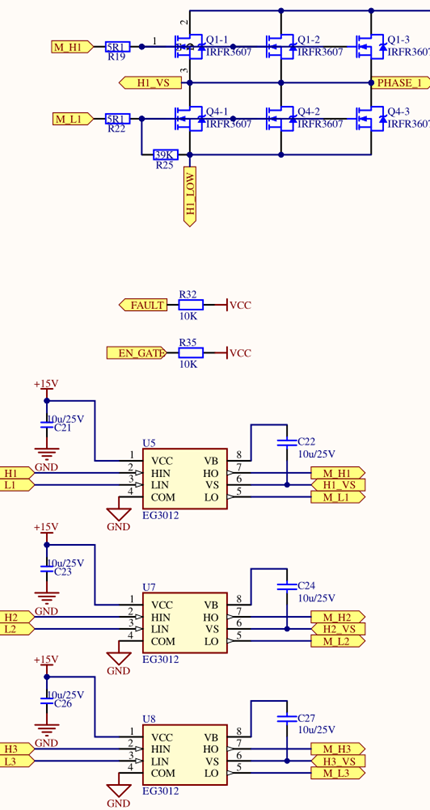

 这是实际用的时候的电路，EG3012自带自举电路，不过需要C27的配合；

无刷电机驱动电路

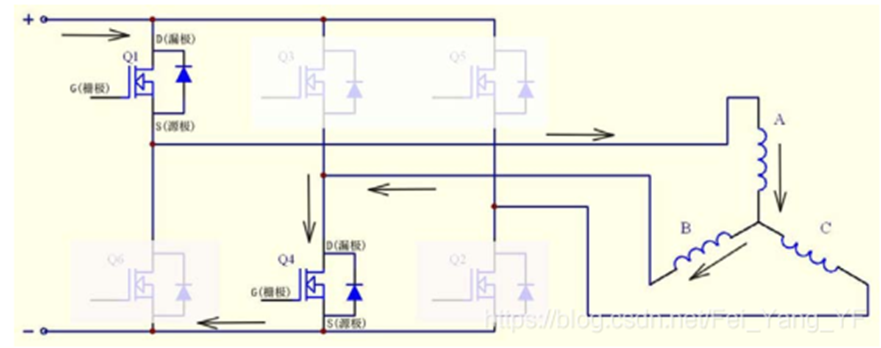

 这是正常工作情况；

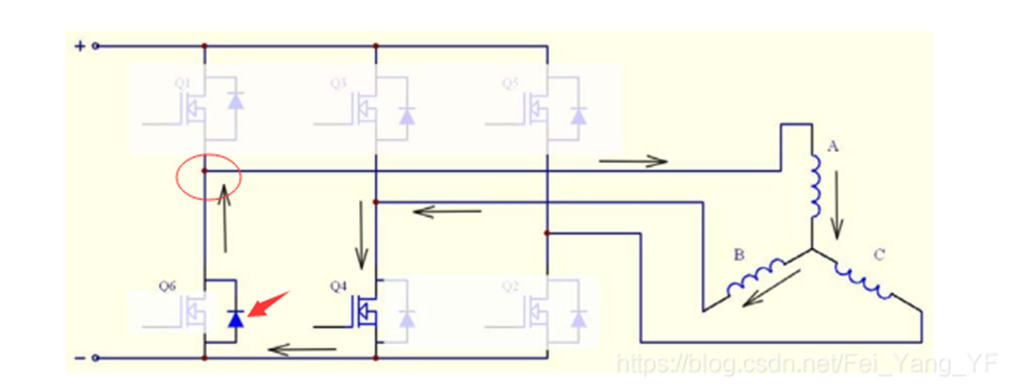

 这是换步瞬间的反向电动势处理过程；

有刷电机驱动电路

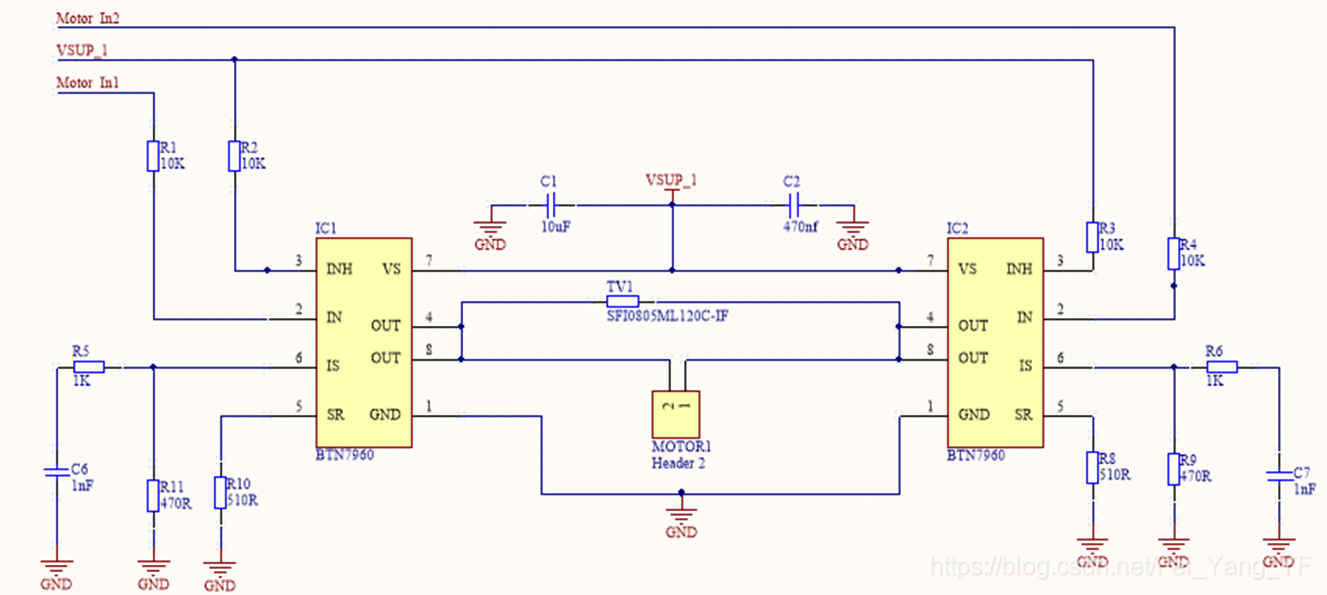

这是具体电路图

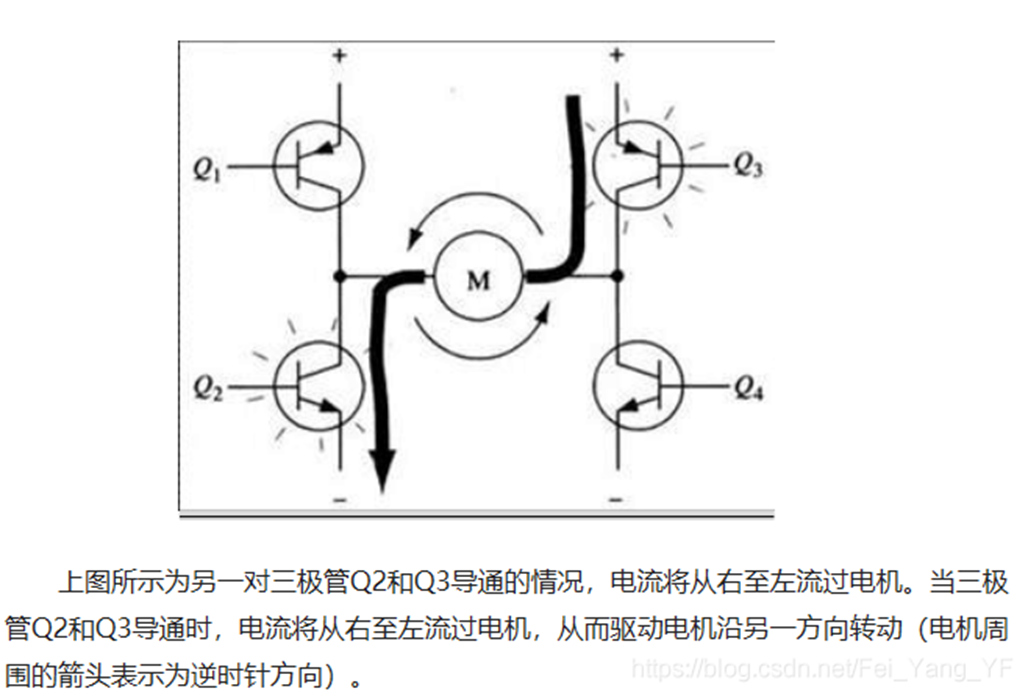

 这是抽象模型图
