迪文串口屏使用注意事项

两次SD卡插拔必须间隔超过6秒

如果进制SD卡，要启用必须先解锁，在CONFIG.TXT中有解锁命令

SD卡格式必须：文件系统为FAT32,分配单元大小为4096字节，否则无法更新

图片文件必须是24位色BMP格式文件，命名必须是所在位置的阿拉伯数字开头

存储图片的数量有限

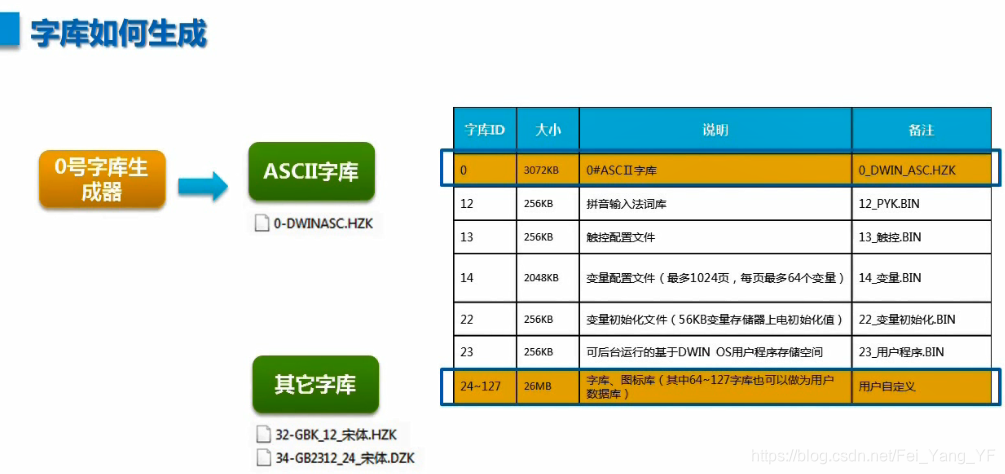

字库、声音和图片差不多，都要提前存到内存卡中

出场波特率为115200bps

帧头为OX5A A5

出场配置：正常显示（无偏转和反视角），背光不受显示屏触摸控制，不启用串口通信的CRC校验，触摸屏录入参数后不主动上传（需用户查询），变量存储器上电为0，DGUS扫描周期为最长（200ms）太长会影响图片显示效果，点击触摸屏有效区域会有蜂鸣器响，每页显示变量数目为64个，不进行手势识别，3点触模屏校准，启动CRC校验后不自动应答校验结果

SD卡接口被禁止后不能进行触屏校准，触摸屏灵敏度可以自行调节

串口高字节先传送，一个周期内串口不要发送超过4KB数据，CRC校验不针对帧头和数据长度

蜂鸣器鸣叫的时间可以更改

GBK录入的文本显示内的文本长度100（字节）代表50个字，而GBK录入的文本长度指的是真正的字长度（可选1-123）

文本GBK录入方面显示和录入可以是两种字库

ASCII录入中的X方向点阵数是Y方向点阵数2倍

时间变量显示和RTC显示不一样，不显示当前时间，而是需要串口指令来进行时间设定

基础触控中的0XFF代表无返回值

曲线显示的那两个变量指的是：实际图形中的Y轴中间值对应的数据中间值（最大值和最小值一半）

纵轴放大倍数有计算公式

图标旋转中其实旋转角度和终止旋转角度有一个公式

位变量图标显示的辅助地址有个对应表，显示模式和移动模式都有自己的真值表

图标空白位选没有的那个标号

1个变量地址是2个字节

VP（变量地址）和SP（描述指针）通常是指显示变量功能的两种定义，两者共用1000到FFFF地址：

1、VP指某个变量显示功能必须需要的实际地址，必须要定义。

2、SP指某个VP地址显示的控件的属性地址，以便在应用中可以让用户指令修改，达到实时控制不同显示效果目的如字体颜色、位置、状态等属性。可以不定义（默认FFFF）。

变量存储器上限地址是0X6FFF，0x0100-0x0FFF 变量存储器空间被系统保留升级使用。0x1000-0xFFFF 变量存储空间用户可以自由使用
