电力电子技术01 电力电子器件(3)---晶闸管(SCR)、TRIAC与GTO

学习来源(只用于个人学习笔记,建议对着老师视频学习理解更深入):04 晶闸管 (SCR)、TRIAC、GTO A_哔哩哔哩_bilibili

一、晶闸管的引出及PNPN结

1.晶闸管的引出

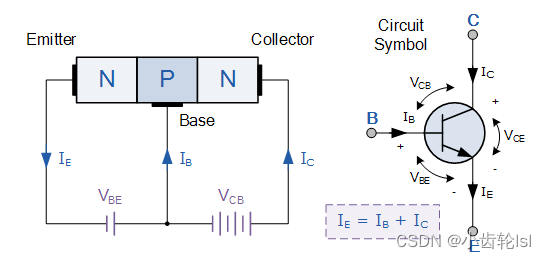

晶闸管和三极管的不同

晶闸管和三极管是两种不同类型的半导体器件,它们在功能、特性和应用上有一些不同,因此存在一些优劣之处。

晶闸管(SCR)

优势:

  1. 高功率控制能力:晶闸管可以控制大电流和高电压,适用于需要高功率控制的应用,如电力系统和工业控制。
  2. 稳定性好:在导通状态时,晶闸管的电压降和功耗较低,具有较好的稳定性。
  3. 工作简单:晶闸管的工作原理相对简单,通常只需一个触发信号就可以实现开关控制。

劣势:

  1. 单向导电:晶闸管只能沿一个方向导通电流,不适用于需要双向电流控制的应用。
  2. 触发控制复杂:晶闸管的触发控制需要较高的触发电压和触发电流,相对来说比较复杂。

三极管(BJT)

优势:

  1. 双向导电:三极管可以双向导电,适用于需要双向电流控制的应用。
  2. 高频特性好:三极管在高频电路中具有良好的性能,适用于需要高频调节和放大的应用。
  3. 触发电路简单:相对于晶闸管,三极管的触发控制电路比较简单。

劣势:

  1. 功率控制能力相对较弱:三极管的功率控制能力不如晶闸管强,适用于低功率应用。
  2. 饱和压降大:在导通状态时,三极管的饱和压降较大,会产生一定的功耗和热量。
  3. 温度敏感:三极管的性能受温度影响较大,在高温环境下容易失效。

功能:类似于机械开关,我按下一次开关,灯就被一直打开。
当然我也可以通过单片机和PLC来实现这个功能。

晶闸管的工作原理

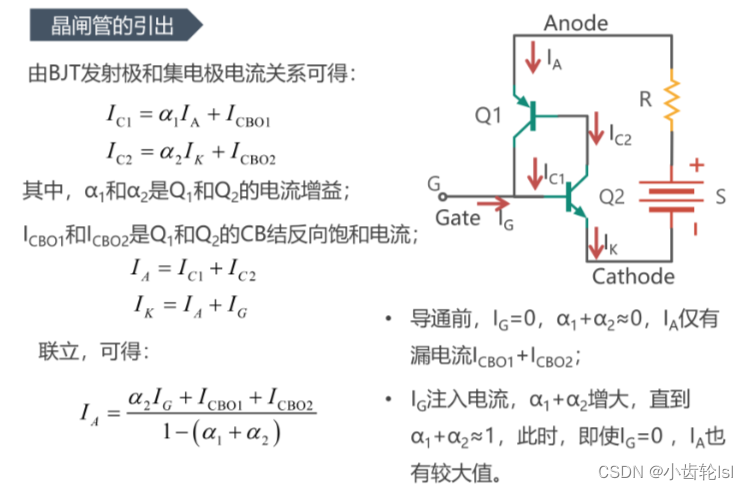

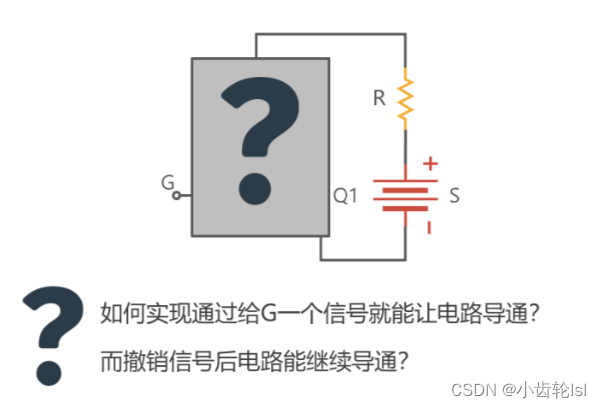

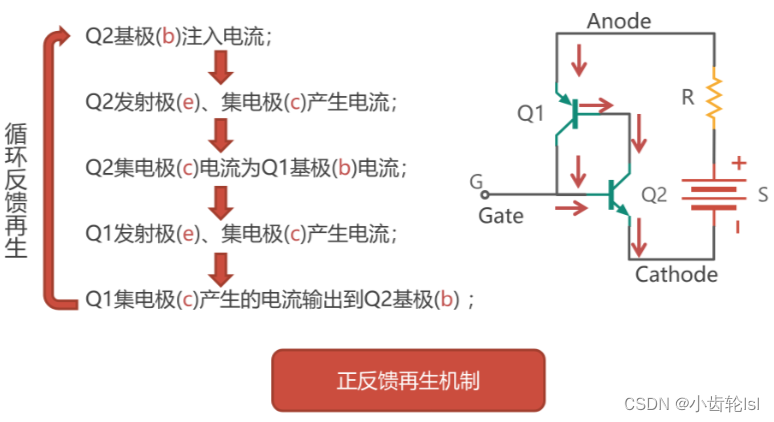

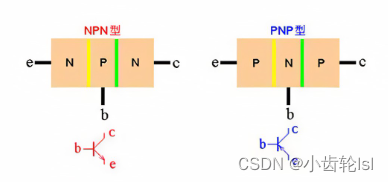

可以使用两个三极管来实现这个功能,一个PNP三极管和一个NPN三极管,只需要Q2的基极Gate处给一个电流,那么这个电路就会一直导通。

闸管(Silicon Controlled Rectifier,SCR)是一种半导体器件,其工作原理基于PNP结和NPN结之间的耦合和正向反馈效应。晶闸管有三个电极,分别是阳极(A)、阴极(K)、和门极(G)。

晶闸管的工作原理可以简单描述如下:

  1. 初始状态:在晶闸管未被触发时,它处于高阻态,相当于一个开路状态。此时,阴极与阳极之间的PN结处于反向偏置。

  2. 触发:当在门极施加足够的正脉冲电压时,使得PNP结和NPN结之间出现足够的正反馈,这时晶闸管会被触发。通常,门极施加的电压需要达到或超过晶闸管的触发电压才能使其导通。

  3. 导通:一旦晶闸管被触发,它将进入导通状态。在导通状态下,晶闸管的阴极和阳极之间形成低阻通道,允许电流流动。值得注意的是,一旦晶闸管被触发,即使去掉门极的触发信号,它仍然会保持导通状态,直到通过其的电流下降到零或者降至低于维持电流水平以下。

  4. 关断:要将晶闸管从导通状态切换到阻断状态,需要将其通电回路中的电流降至零或降至低于维持电流水平以下。这种关断过程通常由外部电路中的负载电流降至零来实现,或者通过施加反向电压到晶闸管的门极来实现。

晶闸管的电路分析

晶闸管的电流关系与其工作状态密切相关。晶闸管处于导通状态时,主要涉及的电流是阳极电流和门极触发电流。在阻断状态下,只有极小的漏电流流过。

  1. 导通状态

    • 阳极电流(IA):是从晶闸管的阳极到阴极流动的主要电流。在导通状态下,当晶闸管被触发并处于导通状态时,阳极电流可以达到很高的水平,取决于晶闸管的工作条件和外部负载。
    • 门极触发电流(IG):是用于触发晶闸管的门极电流。当施加足够的门极电流时,可以触发晶闸管的导通,使其从阻断状态切换到导通状态。门极触发电流通常只在触发阶段瞬时存在,触发完成后会停止流动。
  2. 阻断状态

    • 漏电流(ID):在晶闸管处于阻断状态时,由于少量的载流子的漏流,会存在一个很小的漏电流。这个漏电流通常非常小,可以忽略不计,但在一些特定的应用中可能需要考虑。

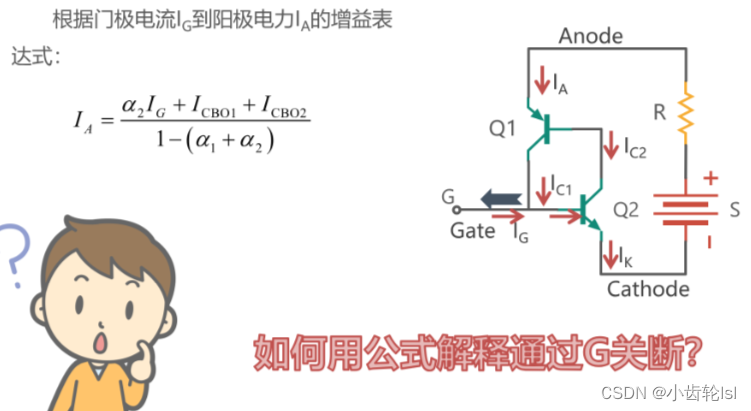

I_C1=ICEO1+βI_A(和图片中不同的表示方式)。
ICEO是基级开路时,c到e的漂移电流,ICBO是c和b之间的少子漂移形成的漂移电流。
N电子为多子,P空穴是多子。

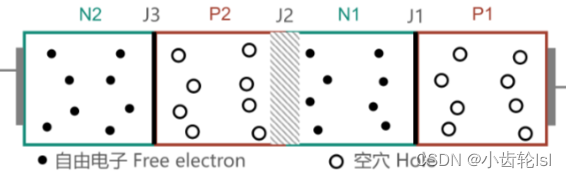

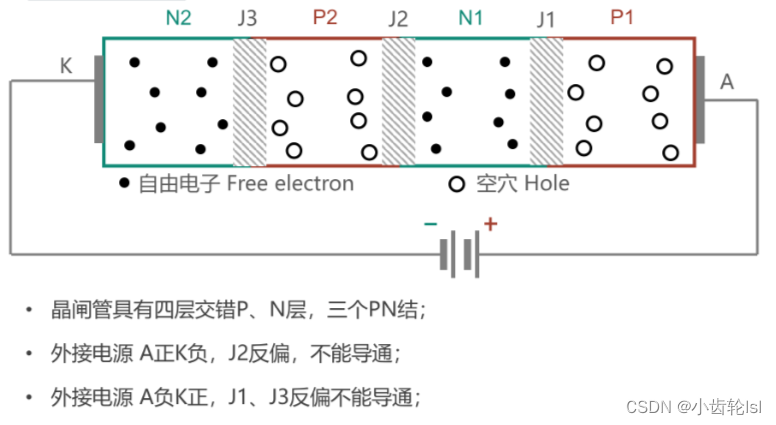

2.PNPN结

晶闸管中的PNPN结是晶闸管的核心结构,是其能够实现电流控制的基础。PNPN结由两个PN结组成,形成了一个四层结构,具有正向和反向偏置的特性。下面是对PNPN结的简要介绍:

  1. P型区(P-region):PNPN结的第一层是P型半导体区域,其中的载流子主要是空穴(正电荷)。P型区域通过掺杂或外加电压使其呈现正向偏置状态。

  2. N型区(N-region):PNPN结的第二和第三层是N型半导体区域,其中的载流子主要是自由电子(负电荷)。N型区域通过掺杂或外加电压使其呈现反向偏置状态。

  3. PN结(PN-junction):PNPN结中的两个相邻PN结形成了两个二极管。在正向偏置条件下,P-N结处的空穴(P区域的载流子)会被N区域的自由电子吸引,形成电流;而在反向偏置条件下,P-N结会变为绝缘状态,电流很小。

  4. 正反馈特性:PNPN结的最重要特性之一是其正反馈特性。当PNPN结处于导通状态时,它的NPN结和PNP结之间的耦合会产生正反馈,使得导通状态能够得以维持,直到外部条件改变或达到关断条件。

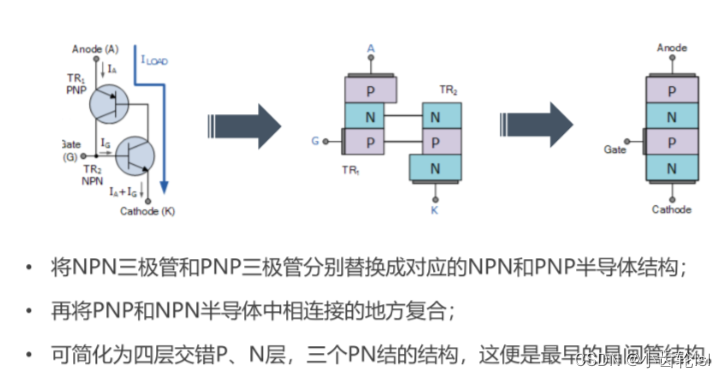

将两个三极管复合得到晶闸管。

在晶闸管两端接电源,两次分别接不同正负的电源。

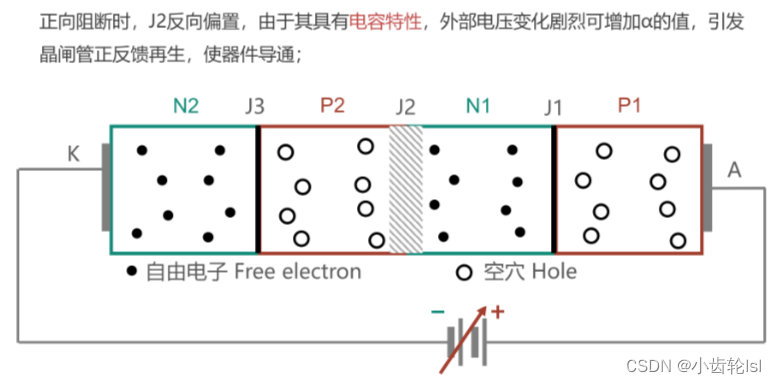

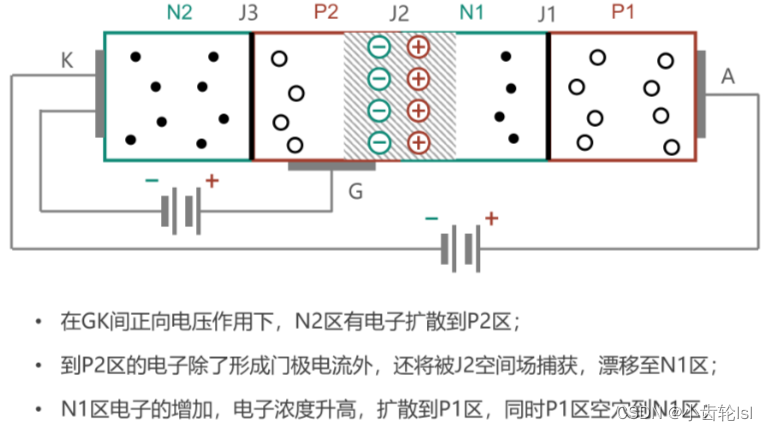

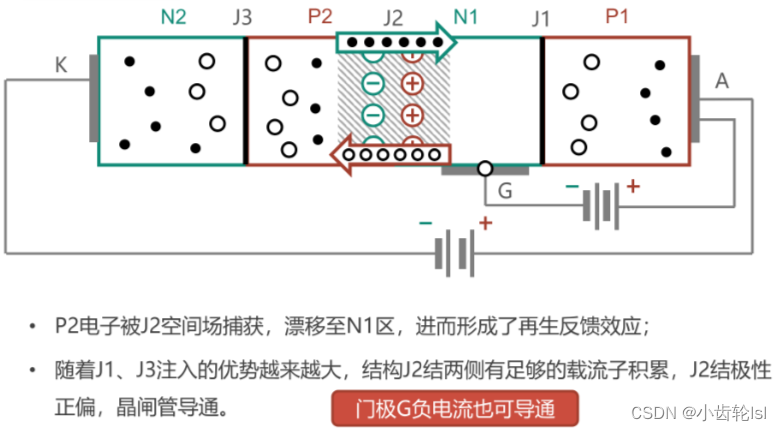

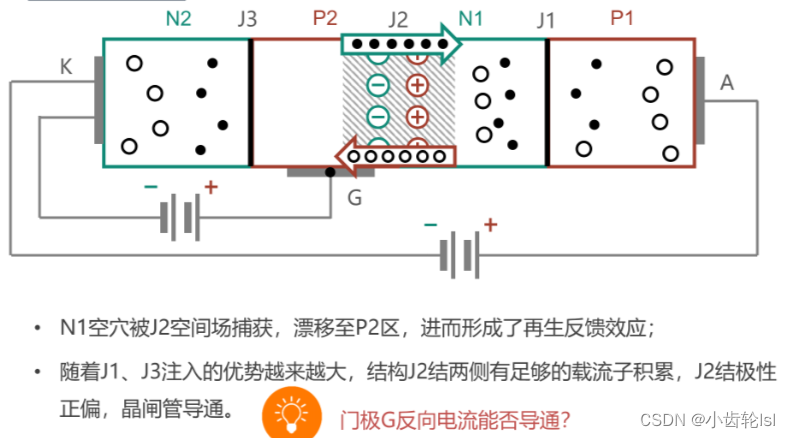

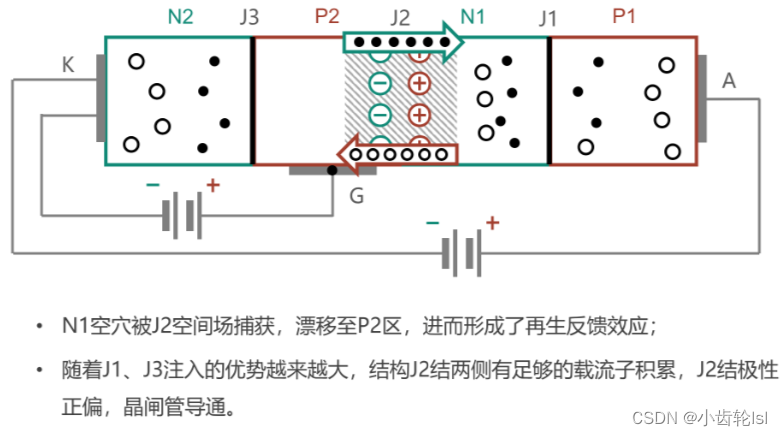

类似于三极管,再加一个电源,N2和P2之间是电子的扩散运动,有大量电子从P2漂移到N1,这样N1的电子浓度就升高,电子扩散到P1,空穴从P1到N1,此时从P1到N1的空穴被J2空间场捕获漂移到P2,随着J2两侧电子和空穴载流子的积累,J2结正偏,晶闸管导通。
正反馈效应:门极电流的流动会导致PNPN结的NPN结和PNP结之间形成正反馈效应。这个正反馈效应将促使PNPN结保持在导通状态,即使门极电压稍微降低,导通状态也能被维持。

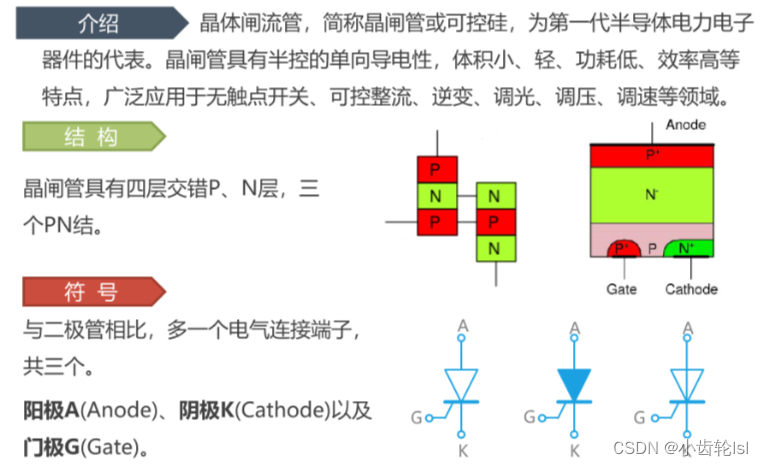

3.晶闸管的介绍

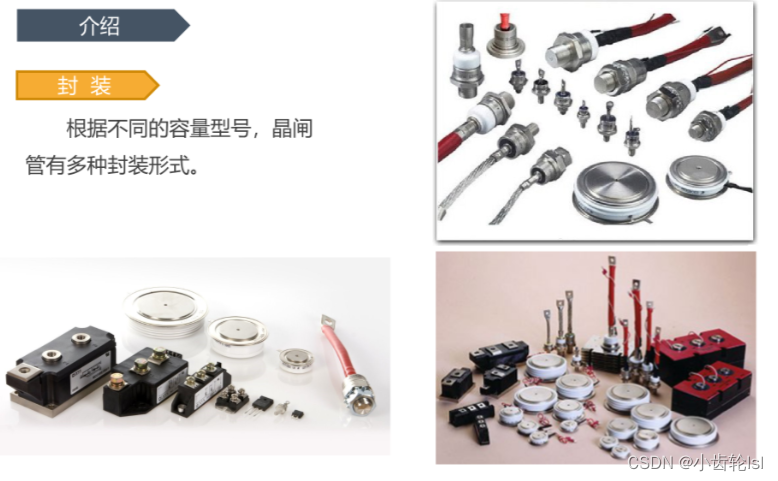

4.晶闸管的封装

二、晶闸管介绍及静、动态特性

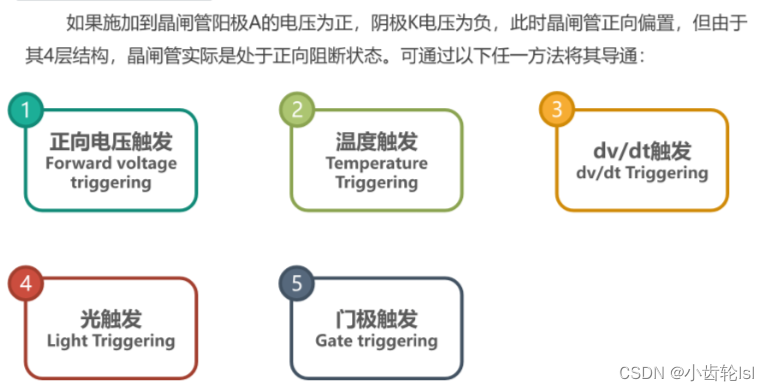

1.触发和导通方式

在晶闸管接正向电压的时候,J1J3导通,J2阻断,必须将J2导通,晶闸管才可以正常工作。

正向电压触发

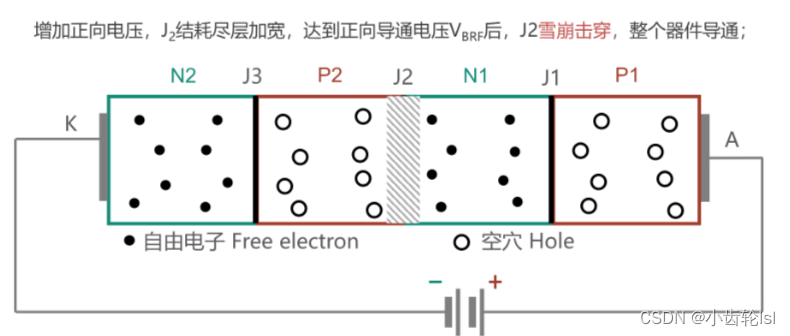

加足够大的正向电压,在J2处是反向电压,在J2相当于二极管的反偏,在J2加了足够大反向电压使其雪崩击穿。

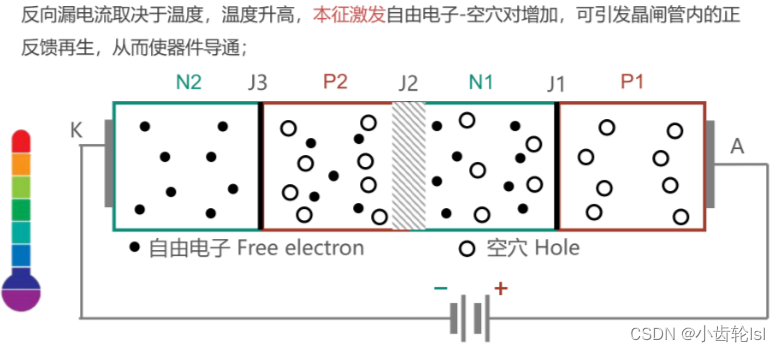

温度触发

温度升高,使其J2附近本征激发,少子电子和另一侧少子空穴的漂移运动加剧,消除J2,最后导通。

dv/dt触发

利用电源正负的电压变化,再加上J2处类似于PN结的电容特性,使器件导通。

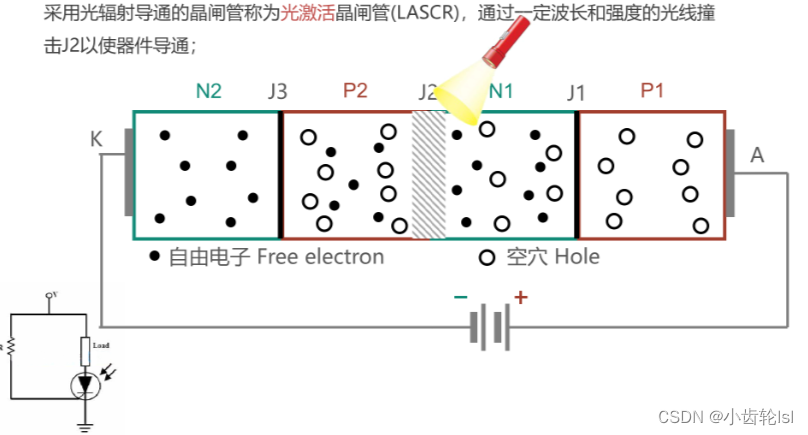

光触发

类似温度触发,用特定的材料,当光照J2处时,温度升高,利用温度触发的原理,使晶闸管导通。

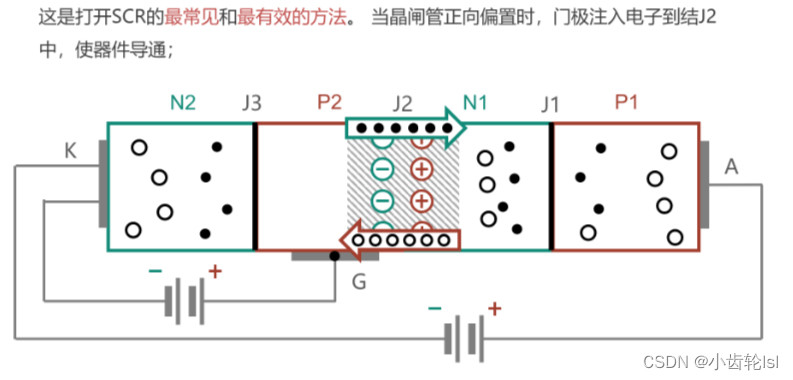

门极触发(最重要且常用)

设置一个门极电流,导通晶闸管,只需要导通的时候有就可以了,原理看上一章。

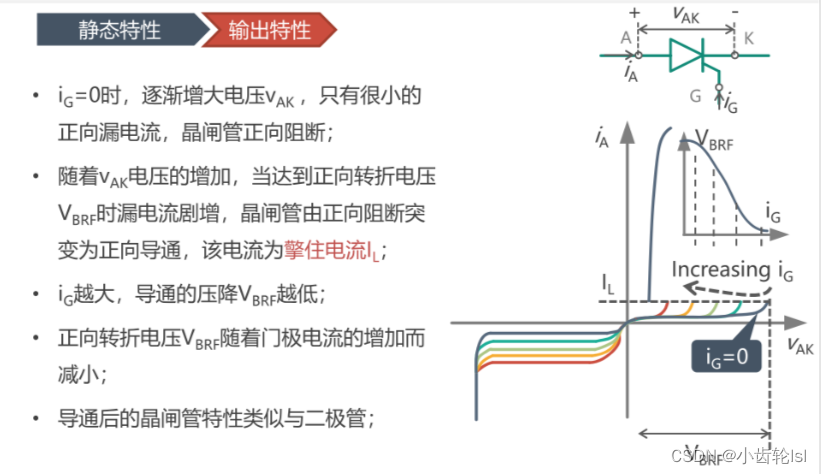

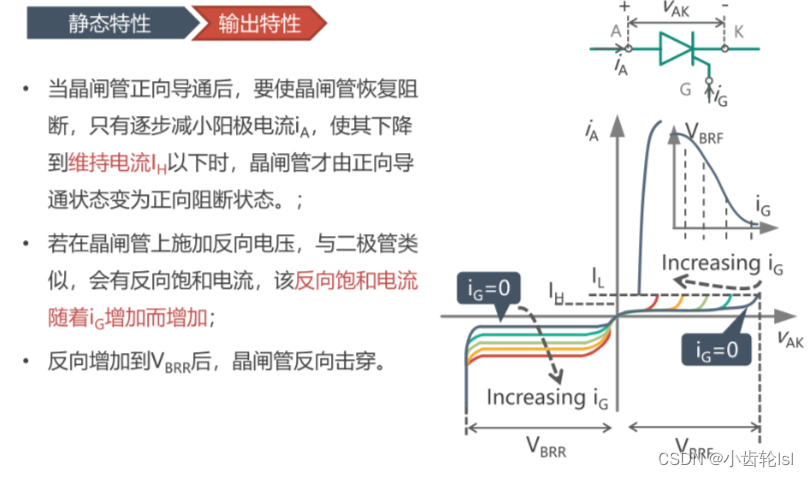

2.静态特性的输出特性

门极电流越大,导通的压降就越小,我觉得是因为,门极电流增大,J2处少子的漂移就加剧,导致J2的阻断削弱,这样我所需要击穿J2的电压就减小。
在没有导通的时候像三极管,导通了就像二极管。

增加门极电流会导致反向饱和电流增加的原因之一是,门极电流增大会增加J1和J3处的少子电子数目,从而增加了少子的漂移运动,因此产生了更大的反向饱和电流。门极电流的增加相当于向PNPN结注入了更多的少子电子,这些电子在J1和J3处参与了反向饱和电流的产生过程。因此,门极电流增加会导致反向饱和电流增加。

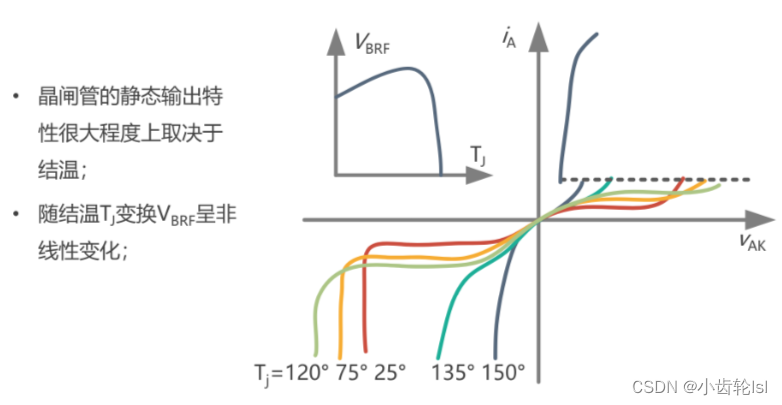

3.静态特性的温度特性

晶闸管的温度特性并不是线性变化的,而是非线性的。

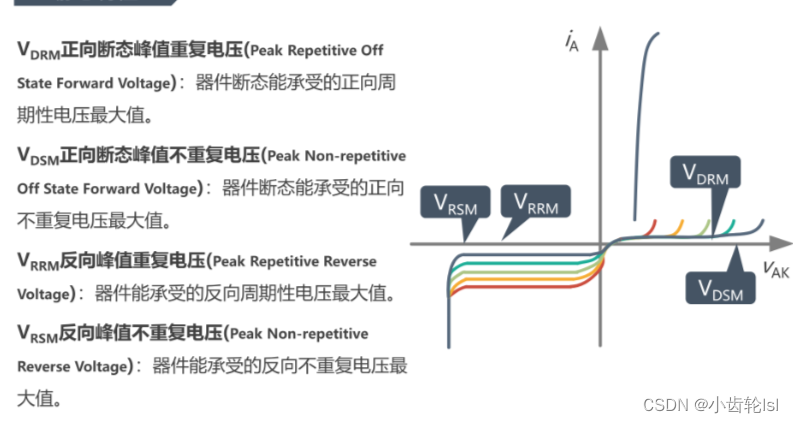

4.静态特性的关键参数

擒住电流和维持电流都很小,一般都是毫安级别的,擒住电流是导通,维持电流是关断。

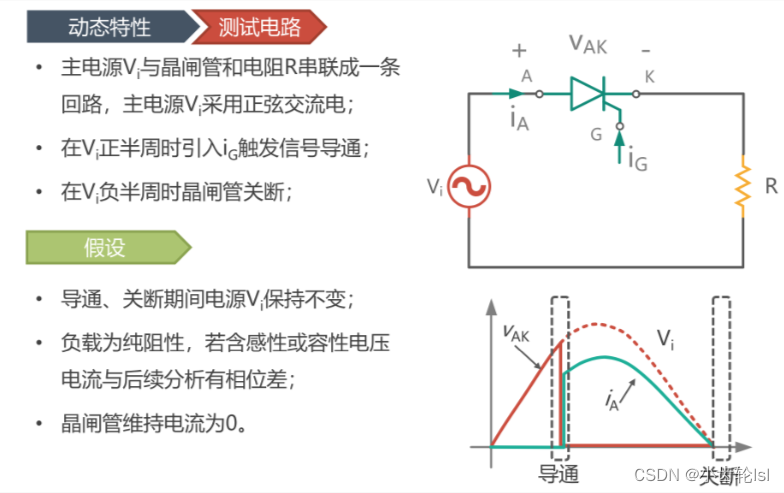

5.动态特性的测试电路

采用正弦交流电。

  • 初始导通状态

    • 在正半周期,当交流电压为正时,晶闸管处于导通状态,通过了触发过程,并且导通电流流过。
    • PNPN结的导通通道已经建立,形成了一个低阻抗路径,允许电流通过。
  • 负半周期的关断过程

    • 当交流电压变为负值时,晶闸管开始进入关断过程。
    • 随着交流电压从正变为负,导通通道中的载流子开始被吸收或重新组合。
    • 随着导通通道的载流子减少,导通电流逐渐减小,直到最终导通电流降为零。
    • 同时,PNPN结处的导通通道也会逐渐消失,导致晶闸管的阻断状态再次建立。
  • 阻断状态

    • 当导通电流降为零时,晶闸管进入了阻断状态。在阻断状态下,晶闸管处于高阻抗状态,几乎不导通电流。

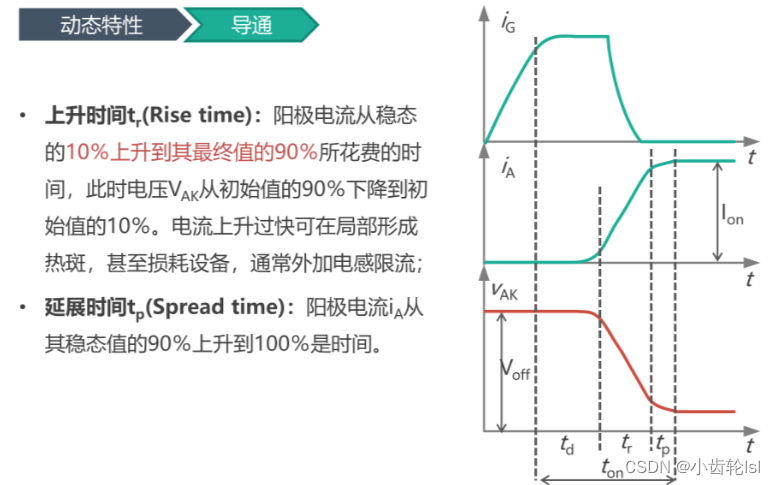

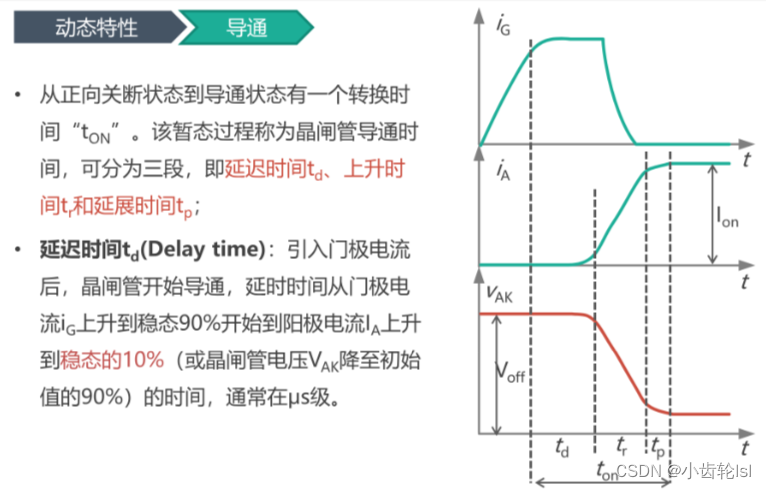

6.导通的动态特性

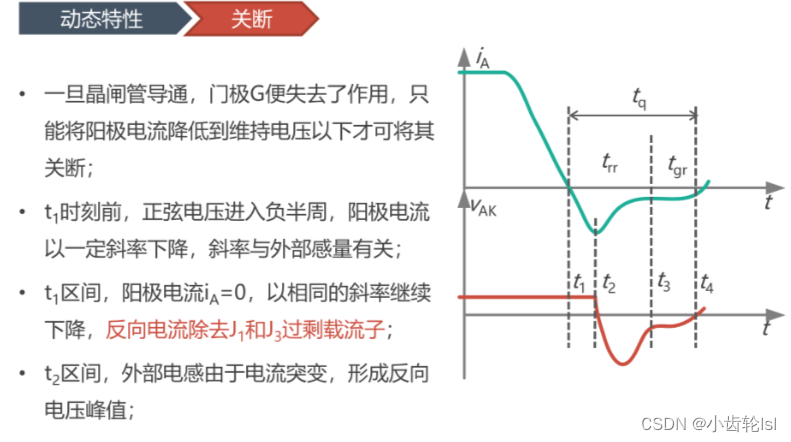

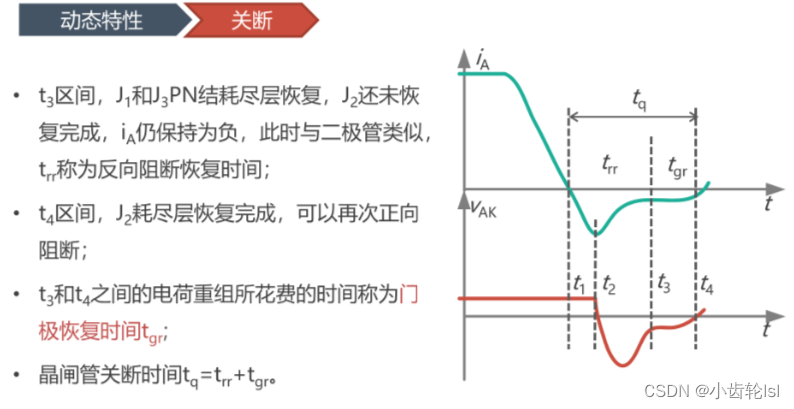

7.关断的动态特性

两个P区有大量的自由电子要漂移到N区,所以反向电流加大自由电子漂移的差不多后,电流就下降到反向饱和电流大小。
因为加反压肯定恢复开始那个J1J3。
加反偏时J2结耗尽层消失,要重新建立。

  • 导通通道的消失

    • 当交流电压从正变为负时,晶闸管处于导通状态的导通通道开始逐渐消失。
    • 在导通状态下,PNPN结处形成了一个低阻抗通道,允许电流通过。当交流电压变为负时,这个通道中的少子被重新组合或者吸收,从而导致导通通道的消失。
    • 少子的重新组合或吸收导致导通通道逐渐收缩,导通电流逐渐减小,直到最终导通电流降为零。
  • 阻断状态的建立

    • 随着导通通道的消失,晶闸管进入了阻断状态。
    • 在阻断状态下,晶闸管处于高阻抗状态,几乎不导通电流。PNPN结中的J1和J3处的耗尽区逐渐扩展,阻止了电流的进一步通过。
    • 一旦导通通道完全消失,晶闸管就进入了稳定的阻断状态,不再导通电流。

三、TRIAC及其特性

1.TRIAC的引出

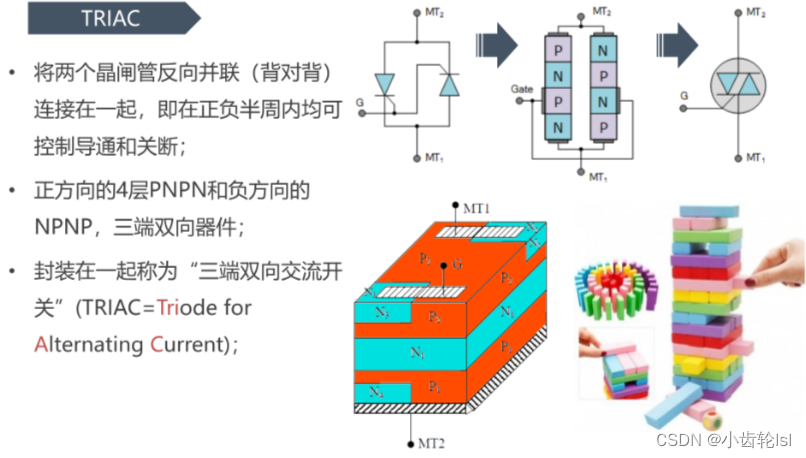

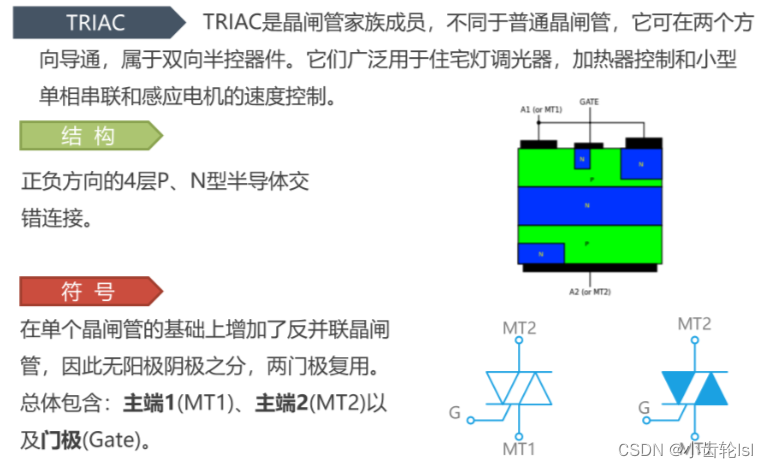

TRIAC(双向可控硅触发二极管)是一种双向电流控制器件,类似于两个晶闸管反向并联组合而成。它具有可以控制交流电的能力,既可以在正半周期导通也可以在负半周期导通。在TRIAC中,有三个引脚:

  1. 主导通极(MT1):主导通极是TRIAC的一个主要引脚,用于连接外部负载。主导通极可以看作是TRIAC的阳极,与外部负载串联。

  2. 门极(Gate):门极是用于控制TRIAC导通的引脚。当施加足够的正脉冲到门极时,TRIAC将进入导通状态。门极通常需要一个触发电压,以确保TRIAC可靠地导通。

  3. 辅助导通极(MT2):辅助导通极是TRIAC的另一个主要引脚,用于连接交流电源。它可以看作是TRIAC的阴极。

TRIAC的引出方式允许它控制交流电,既可以控制正半周期的导通也可以控制负半周期的导通。通过适当地施加脉冲到门极,可以使TRIAC在所需的交流周期内导通,从而实现对交流电的控制。这使得TRIAC成为广泛应用于电灯调光、温度控制和电动机速度控制等领域的重要器件。

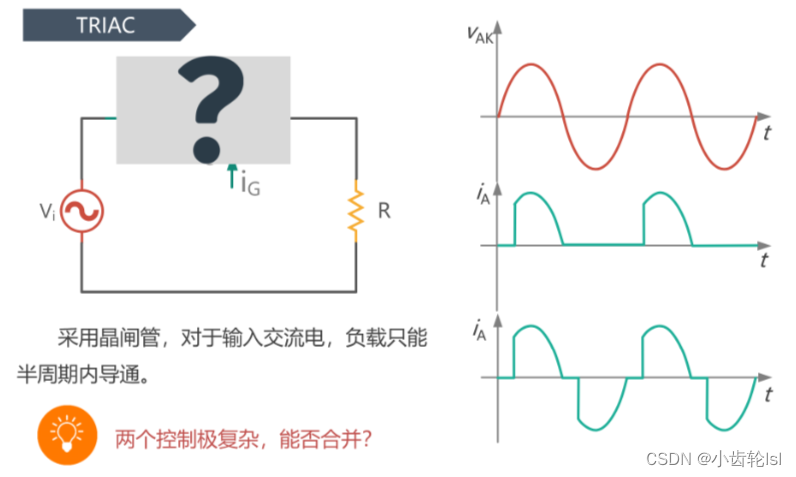

晶闸管只有在交流电的正电压的时候,才会导通工作,为了在交流电的正负电压都可以导通工作,引出了TRIAC。

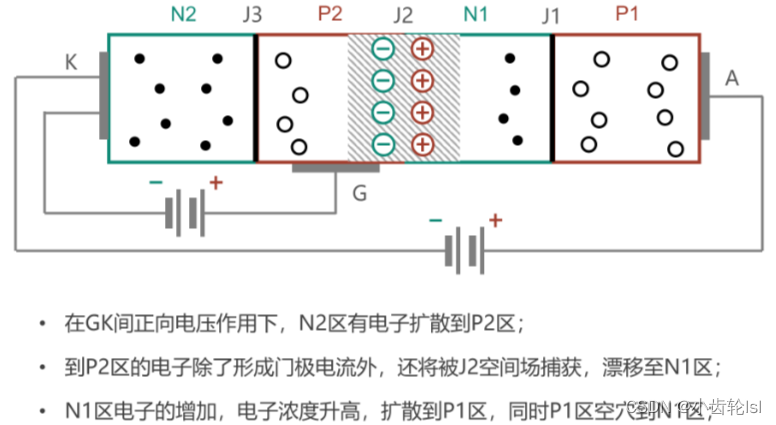

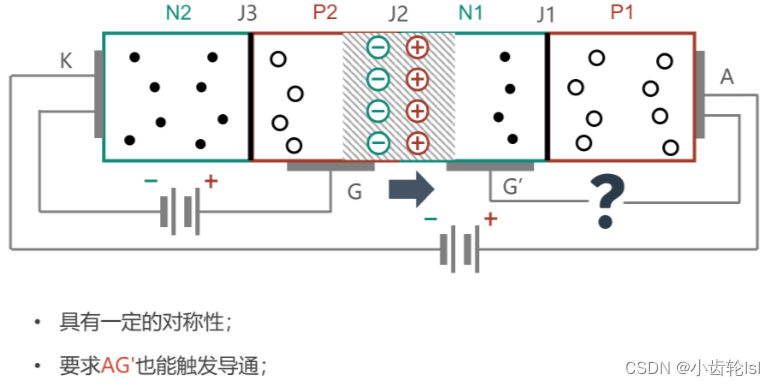

2.反向门极控制

GK处加正向电压

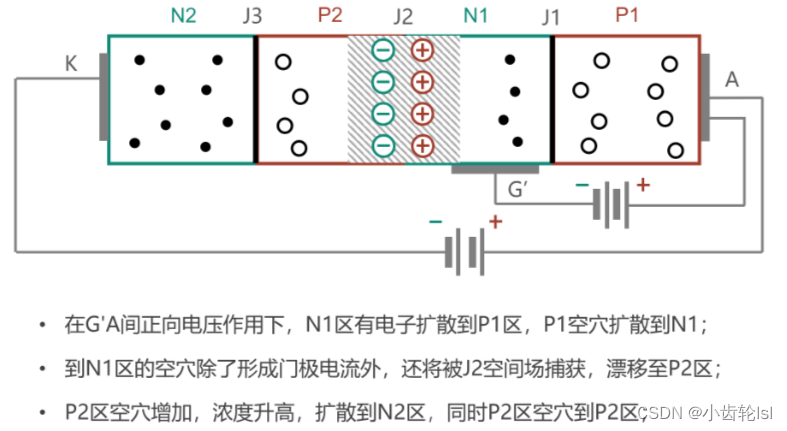

GA处加正向电压

3.TRIAC的介绍

通过两个晶闸管的并联解决问题。

4.TRIIC的输出特性

在第一象限和第三象限,对应了正弦交流电正电压和负电压导通的过程。

四、GTO及其特性

1.GTO的引出

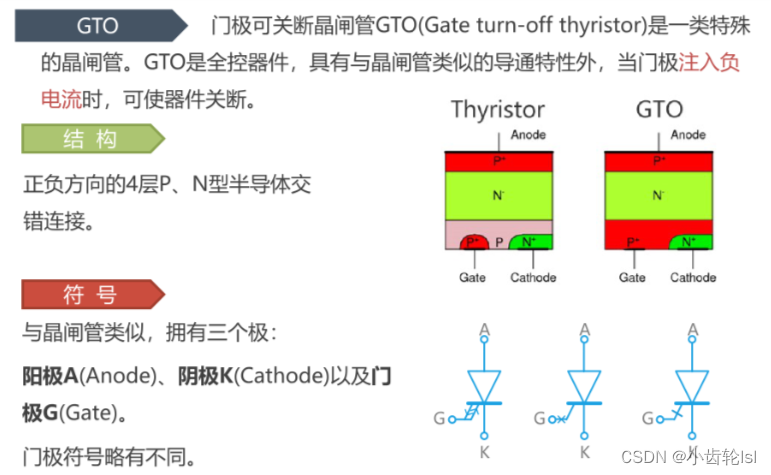

GTO(门极可控晶闸管)是一种可控硅器件,其引出与普通的可控硅器件有所不同。GTO的引出方式使其在高功率应用中更为灵活。

  1. 门极(Gate):GTO也有一个门极,用于控制器件的导通和关断。通过施加适当的脉冲信号到门极,可以控制GTO的导通和关断状态。

  2. 阳极(Anode):GTO的阳极是主要的电流引出端。它连接到P型区域。

  3. 阴极(Cathode):GTO的阴极是另一个主要的电流引出端。它连接到N型区域。

  4. 辅助极(Auxiliary Gate):GTO还具有一个辅助极,有时也称为触发极。辅助极用于帮助提高GTO的关断速度和可靠性。通过适当地施加脉冲信号到辅助极,可以加速GTO的关断过程。

  5. 绝缘层:GTO的各个引出端通常会通过绝缘层隔离,以防止不同引出端之间发生短路。

GTO的引出方式使得它在高功率应用中更为灵活,能够承受较大的电流和电压。通过适当地控制门极和辅助极,可以实现对GTO的可靠控制,从而实现高效的功率控制和转换,在此例子中是想要实现在负半轴的关断。

GTO(门极可控晶闸管)是一种可控硅器件,可以通过适当的信号控制其导通和关断。

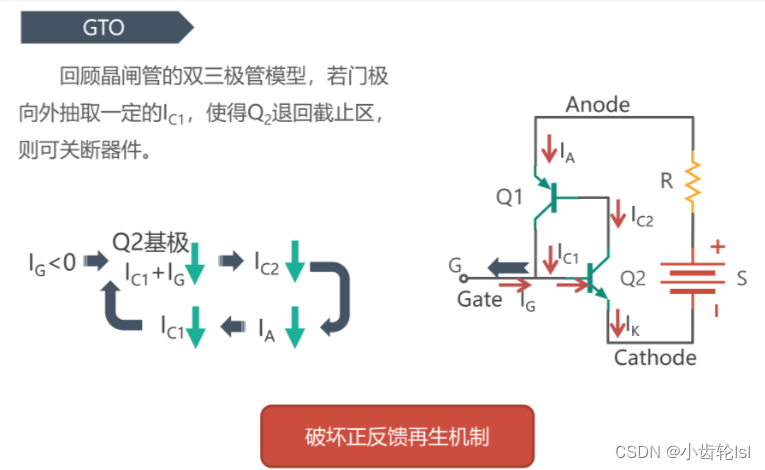

  1. 施加负门极电压:要使GTO关断,首先需要向门极施加一个负的门极电压。这个负的门极电压可以是一个适当的脉冲信号,通常由控制电路生成。

  2. 降低阳极电流:施加负门极电压后,阳极电流会逐渐减小。通过适当的门极电压控制,可以使阳极电流迅速降至零,从而实现GTO的关断。

2.GTO的介绍

3.GTO和晶闸管的不同

  • 双向导通性:GTO(门极可控晶闸管)只能在正向电压下导通,而普通的晶闸管在正向电压下导通时只有单向导通性,即只允许电流在一个方向上流动。

  • 关断能力:普通的晶闸管需要施加一个反向电压来迅速清除PN结中的载流子以实现关断。相比之下,GTO通过施加适当的信号到门极来实现关断,因此其关断速度更快,可靠性更高。

  • 可控性:GTO具有更好的可控性,可以通过门极信号来精确控制其导通和关断。而普通的晶闸管通常只能通过施加一个正向电压来触发导通,而无法准确地控制其关断。

  • 功率损耗:由于GTO具有更好的关断能力和可控性,其在导通和关断时的功率损耗通常比普通的晶闸管更低,这使得GTO在高功率应用中更为适用。

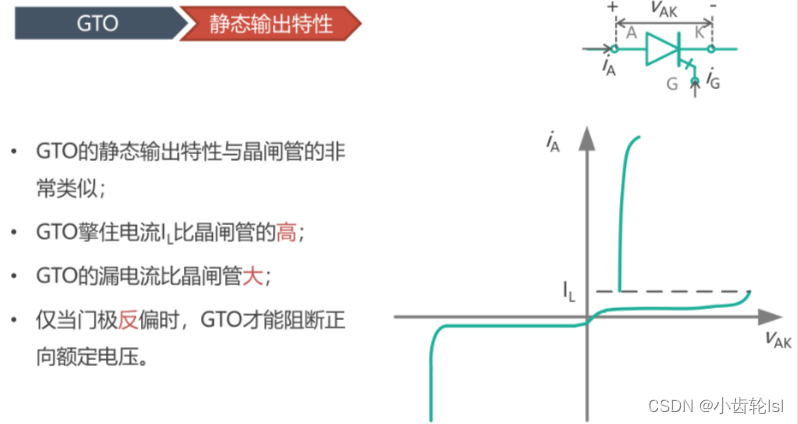

4.GTO的静态输出特性

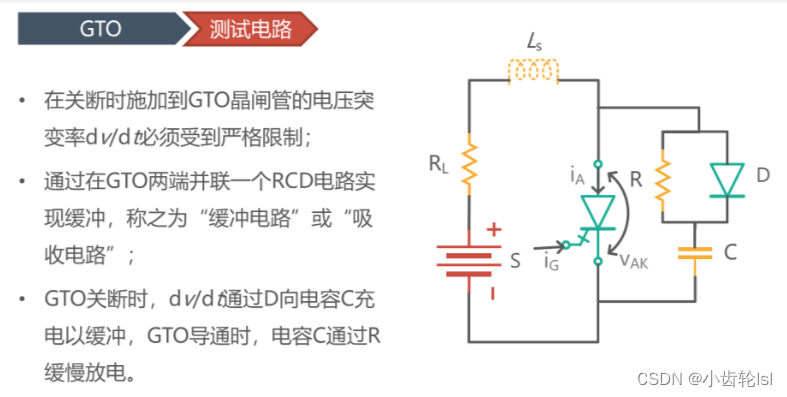

5.GTO的测试电路

RCD电路可以有以下作用:

  1. 限制过电流:在GTO开关过程中,由于电感和电容的存在,RCD电路可以限制电流的上升速度,从而降低过电流的风险。这对于保护GTO和其他电路元件非常重要,特别是在高功率应用中。

  2. 减小过电压:过电压可能会在GTO关断时产生,特别是在高速关断时。RCD电路可以通过电阻和电容来吸收和分散这些过电压,从而保护GTO不受损坏。

  3. 减小振荡和噪声:GTO开关过程中可能会产生振荡和噪声。RCD电路可以通过阻尼这些振荡和噪声来提高系统的稳定性和可靠性。

  4. 保护其他元件:RCD电路不仅可以保护GTO,还可以保护其他与GTO连接的元件,如电源、负载和控制电路。

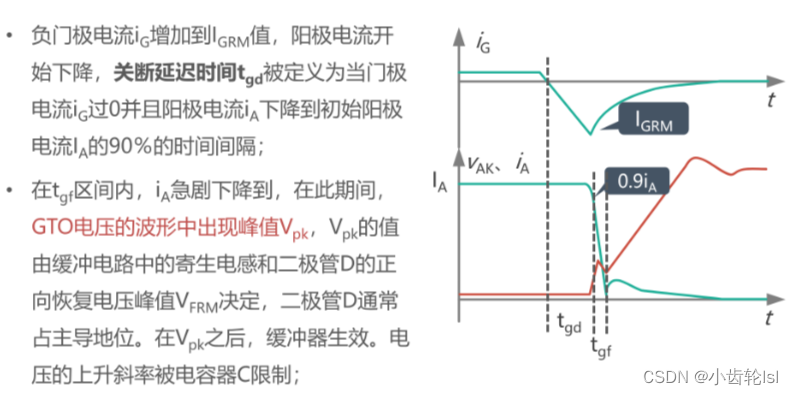

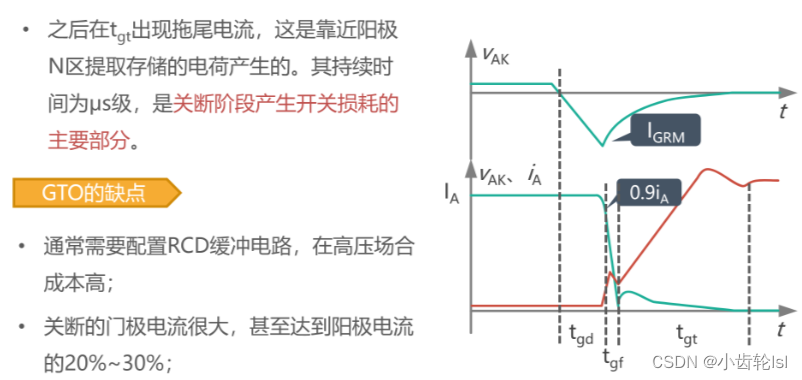

6.GTO的动态关断
