Cadence Allegro焊盘制作

在制作PCB Footprint前，需要先制作焊盘，焊盘制作需要用的工具是Pad Designer。Pad Designer一般是用来制作规则焊盘的。

一、Pad Designer介绍

打开Pad Designer

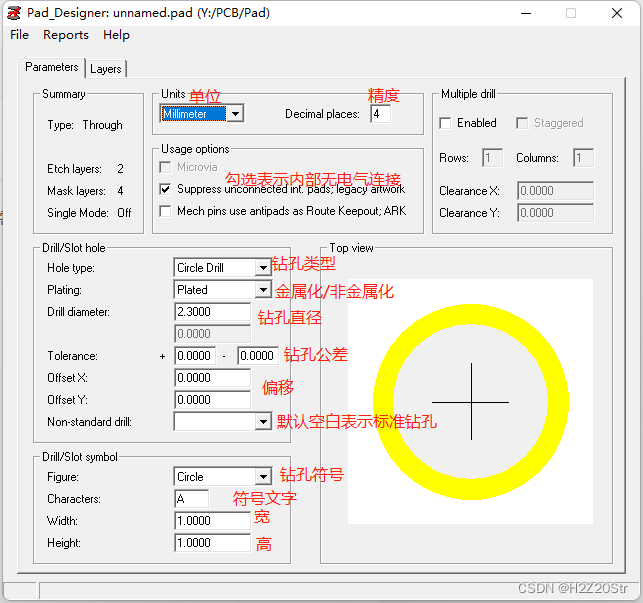

parameters选项卡

layers选项卡



 二、制作SMD表面贴装焊盘

制作一个0.2mm x 1.2mm的长方形焊盘

1、打开Pad Designer

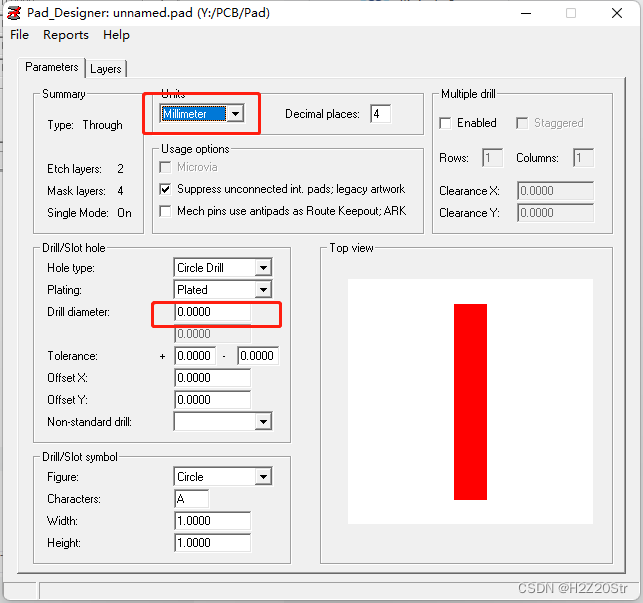

parameters选项卡中设置单位为毫米，钻孔大小设置为零，其他的保持默认。

在

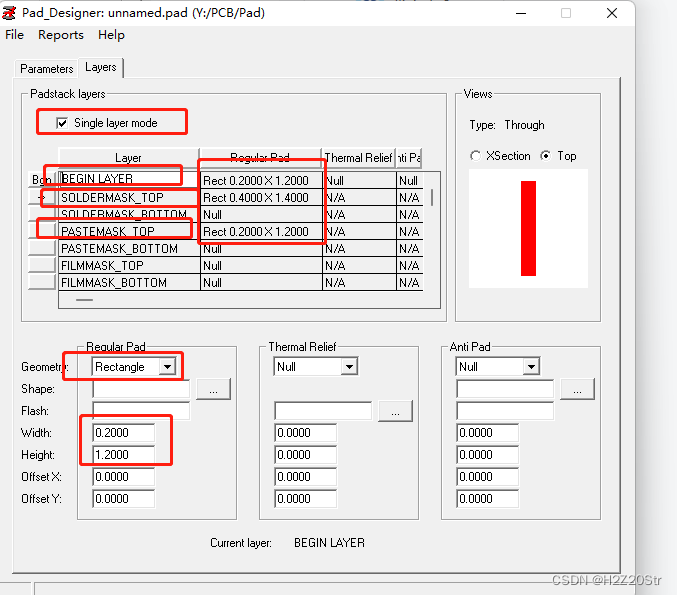

2、 layers选项卡中

2.1 勾上Singlelayer mode 表示单面焊盘

2.2 单击BEGIN LAYER选项，在下面的Regular Pad的Geometry下拉栏中选择Rectangle（长方形），在Width栏输入0.2，表示焊盘的宽为0.2mm，在Height栏输入1.2，表示焊盘长1.2mm。



2.3 单击SOLEDERMASK_TOP（表面阻焊层）选项，在下面的在下面的Regular Pad的width栏中输入需要阻焊层的尺寸，一般比BEGIN LAYER大0.1~0.2mm。

2.4 如果需要钢网，需要单击PASTEMASK_TOP（钢网层）选项，添加钢网的尺寸，一般和BEGIN LAYER一致即可

3、单击file菜单下面的Save AS选项后给焊盘命名，保存即可。

三、制作通孔焊盘

以圆形焊盘直径1.6mm，通孔直径1.0mm为例

1、打开Pad Designer

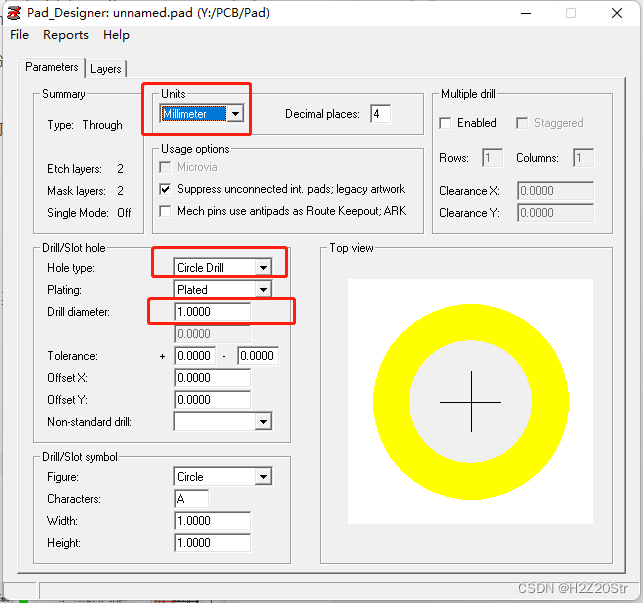

parameters选项卡中设置单位为毫米，钻孔大小设置为1.0，其他的保持默认。

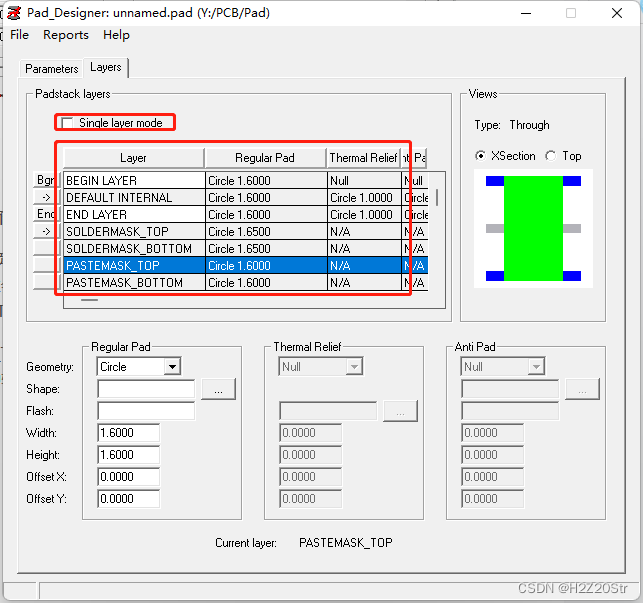

2、 layers选项卡中

2.1 Singlelayer mode默认不勾选

2.2 单击BEGIN LAYER选项，在下面的Regular Pad的Geometry下拉栏中选择circle（圆形），在Width栏输入1.6，Height栏会自动变成1.6，依次将DEFAULT LAYER、END LAYER、PASTEMASK_TOP、PASTEMASK_BOTTOM设置成相同数值。

2.3 单击SOLEDERMASK_TOP和SOLEDERMASK_BOTTOM（阻焊层）选项，在下面的在下面的Regular Pad的width栏中输入需要阻焊层的尺寸，一般比BEGIN LAYER大0.05~0.1mm。

2.4 保存成pad文件即可

四、制作不规则焊盘

不规则的焊盘需要用到Allegro PCB Editor软件进行制作，

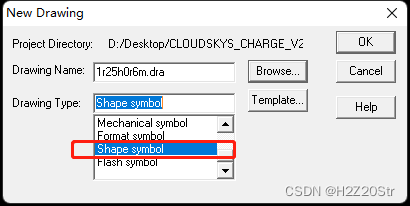

1、打开Allegro PCB Editor，新建一个文件，选择shape symbol 类型，命名按自己习惯的来。

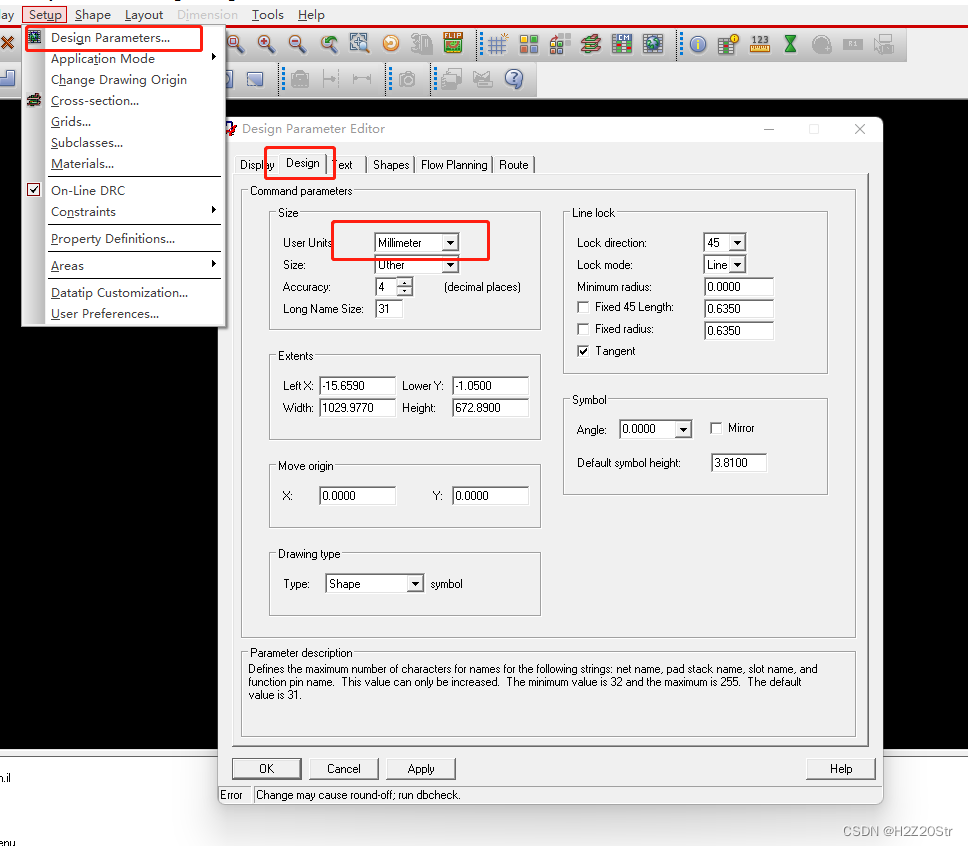

2、设置单位为毫米

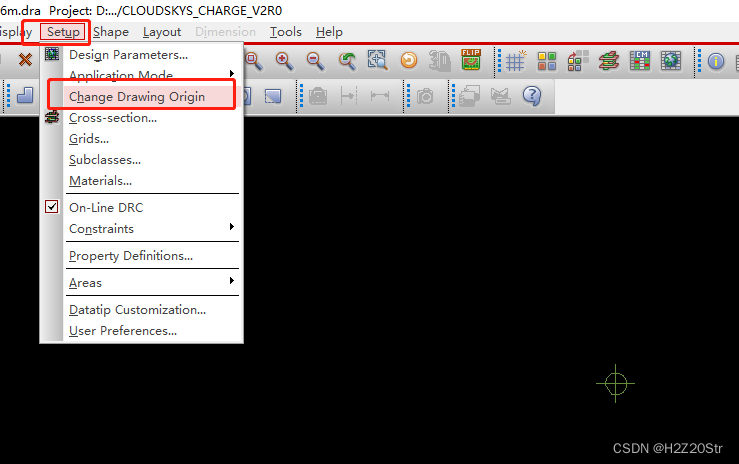

 3、设置原点位置

选择命令在空白处随意点一下即可。

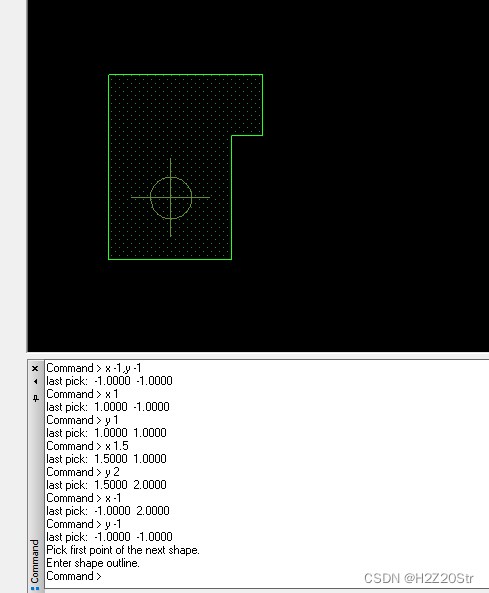

 4、根据需要绘制需要的焊盘，可以在命令框中定位需要的位置，在绘制的时候应该尽量保持原点在焊盘的中心点上。

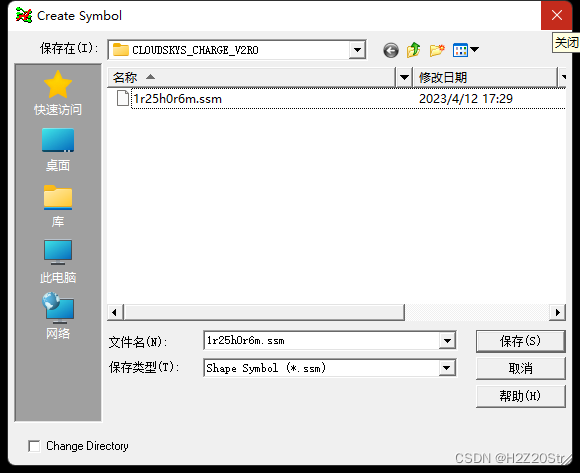

 5、保存文件并制作ssm文件，在Fire菜单下选择Create Symbol命令创建ssm文件。（注意文件要保存到自己的元件库 路径中！！）

6、根据同样的步骤制作稍大一点的焊盘用来制作阻焊层。

7、打开打开Pad Designer，设置单位为毫米，钻孔为零。

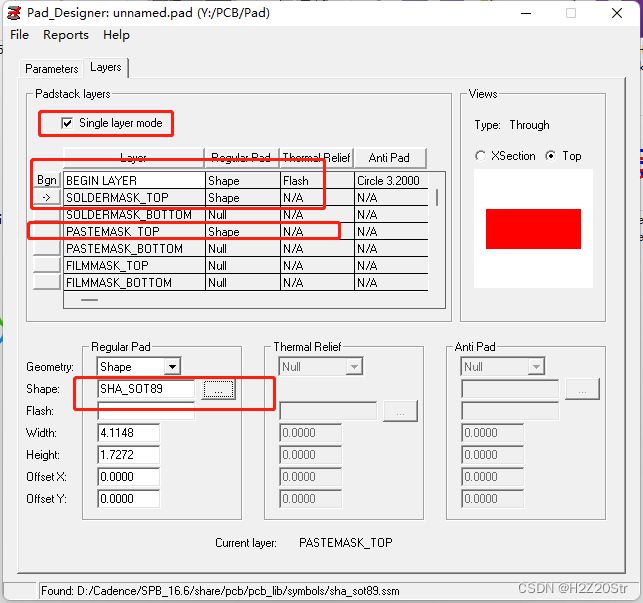

在layers选项卡中勾选Singlelayer mode，选择BEGIN LAYER选项，在下方的RegularPad中的Shape选择刚刚制作好的焊盘文件，width和height会自动识别长和宽，同样PASTEMASK_TOP和SOLEDERMASK_TOP根据需求选择刚才制作的焊盘文件。



 8、检测数据并保存焊盘，选择File--Check命令，对焊盘进行错误检测，在检查没有错误之后，选择自己的元件库路径保存制作好的焊盘文件即可。
