Allegro圆形和椭圆形热风焊盘制作教程

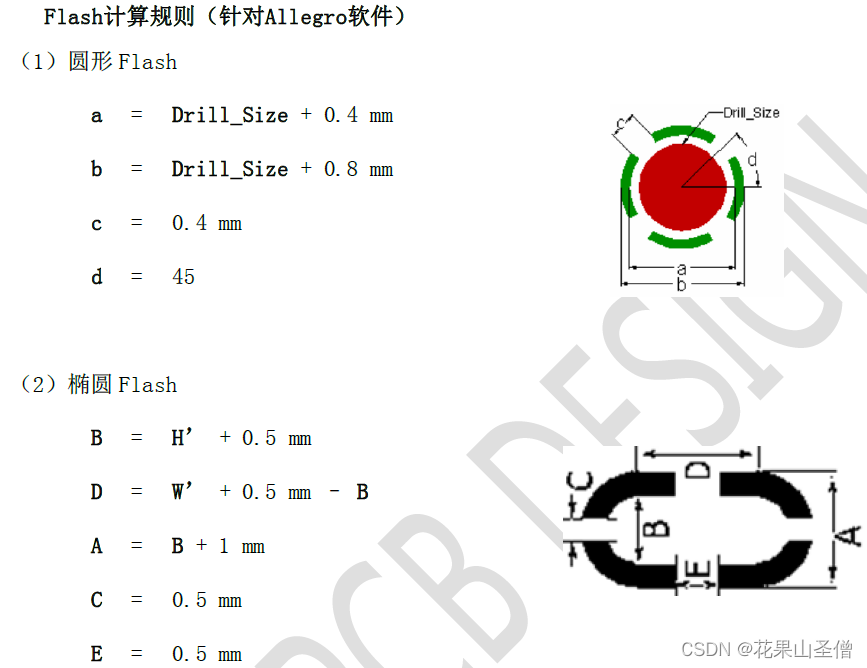

Flash计算规则

基础设置

• 打开PCB Editor，新建Flash symbol，最好保存在与Pad文件同一个路径

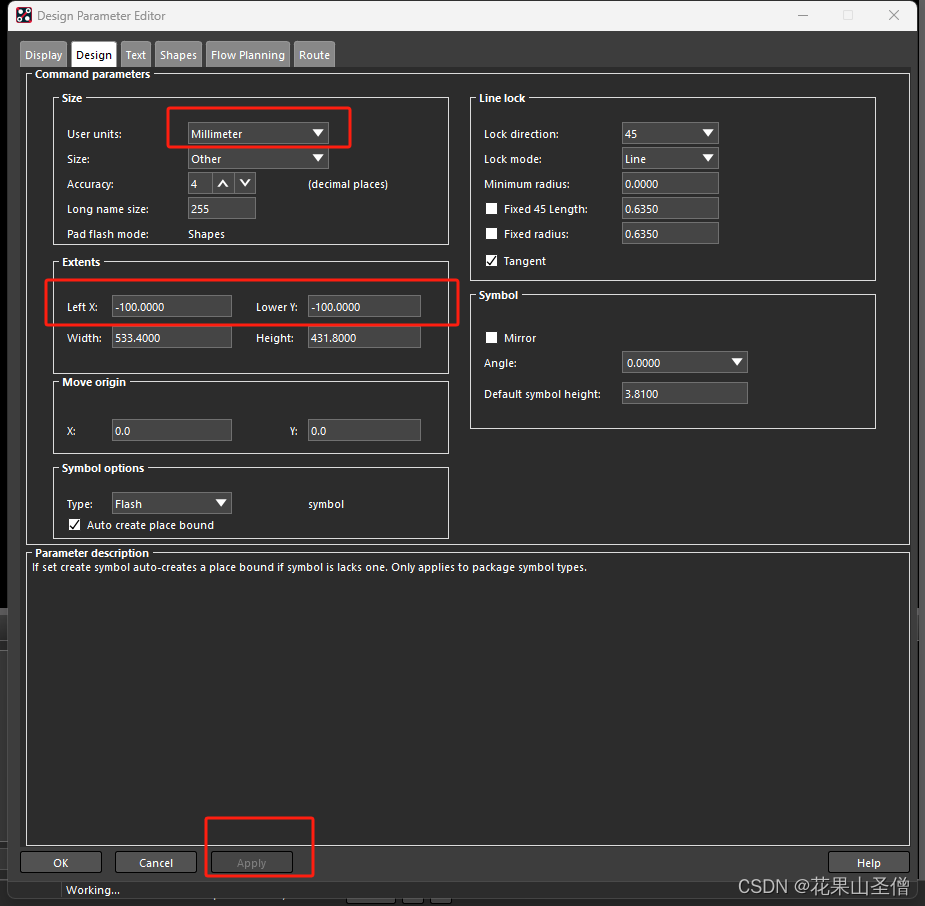

• 点击Setup–>Design Parameter Editor,设置mm单位，在设置画布，把原点提上去，点击Apply和OK

• 把视野调整到原点

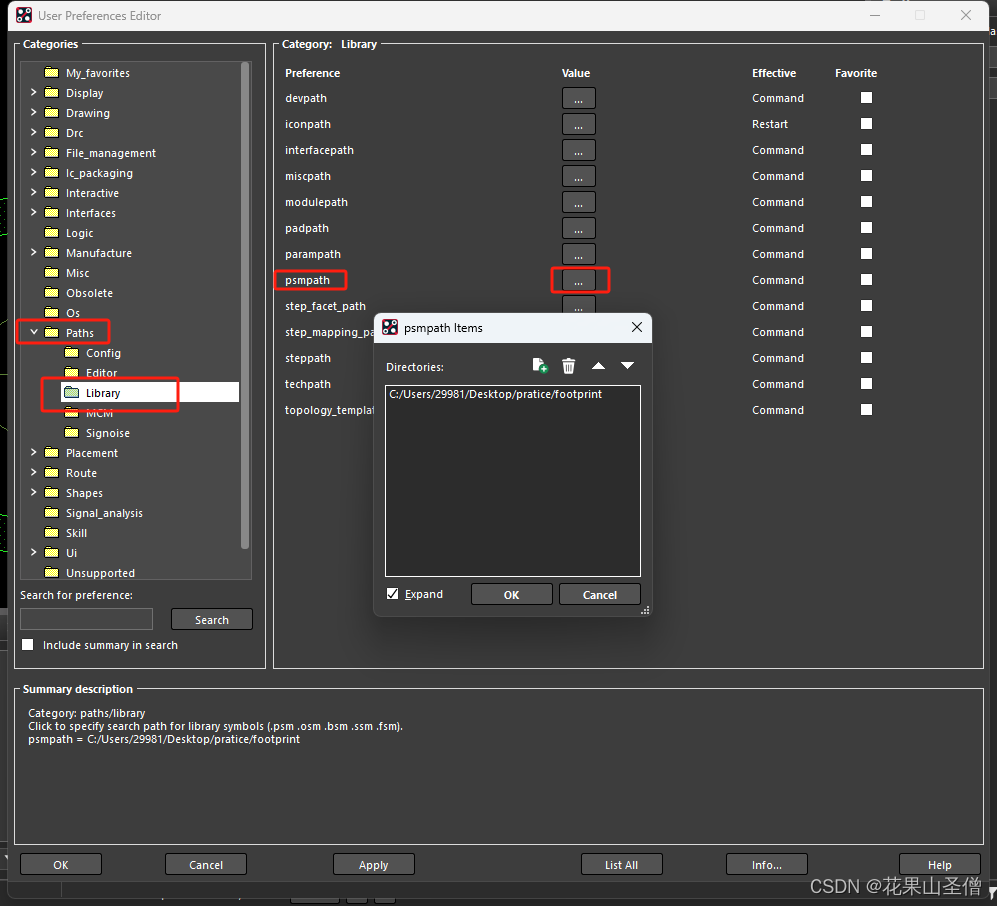

• 点击Setup–>User Preference Editor，设置Flash路径

圆形热风焊盘制作

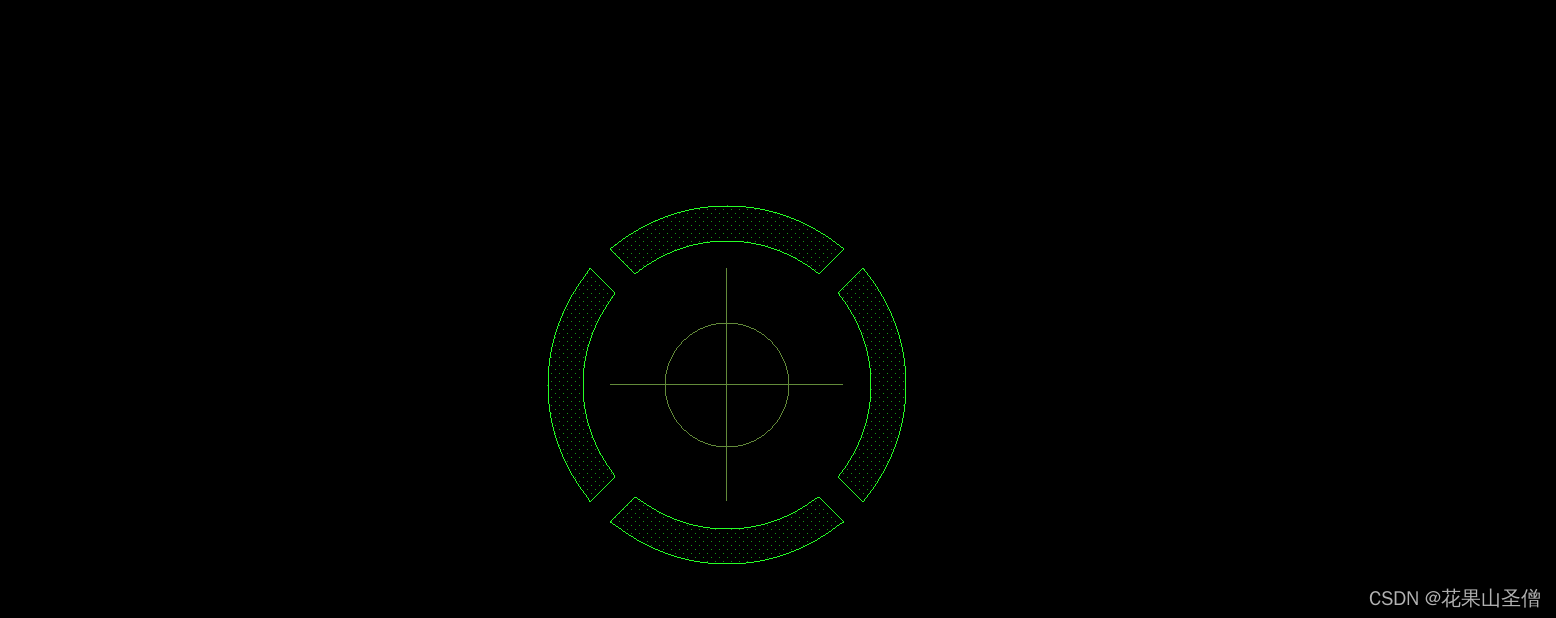

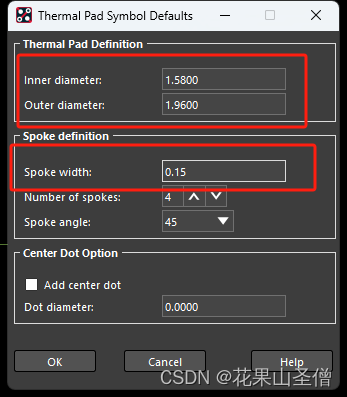

• 点击Add–>Flash，设置内直径（Inner diameter）和外直径（Outer diameter），内直径就是画通孔焊盘的直径，外直径的计算可以参考阿里狗封装规则，Spoke width一般是0.15mm，点击OK，制作完成

椭圆形热风焊盘制作

此步骤以Drill为1mmx3mm为列，尺寸计算按下图和之前的Flash计算规则计算，经过计算，W’=3.4，H’=1.4，B=1.9，D=2，A=2.9

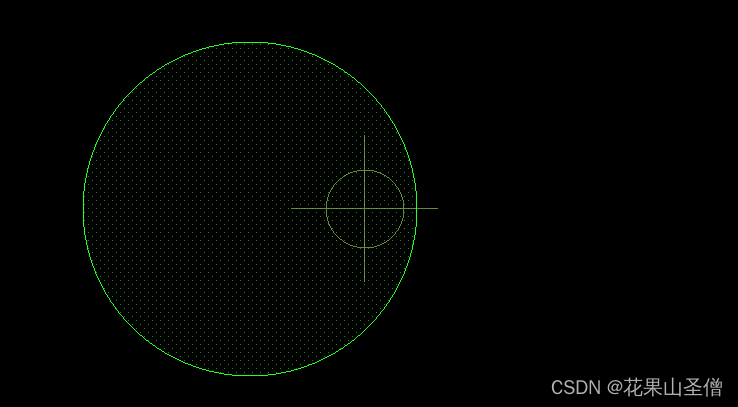

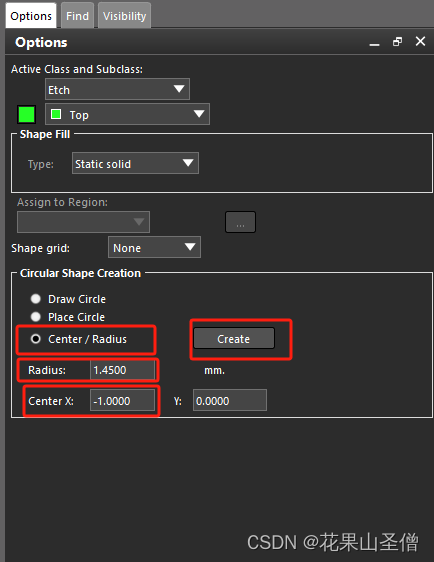

点击Shape–>Circular，输入如下参数，点击Create

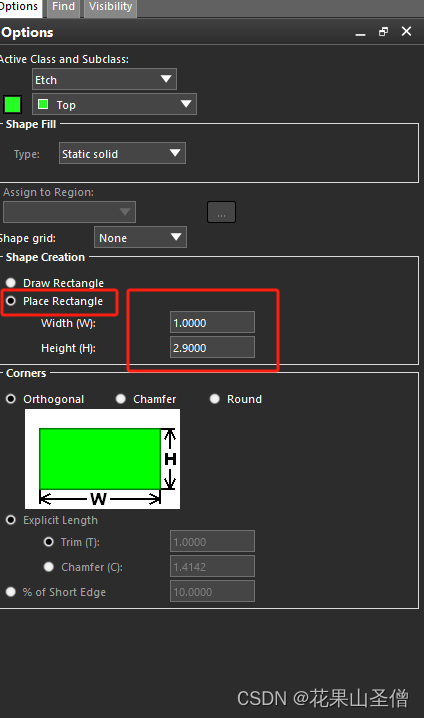

再点击Shape–>Rectangular，输入以下参数，然后输入Command:x -1 y 1.45

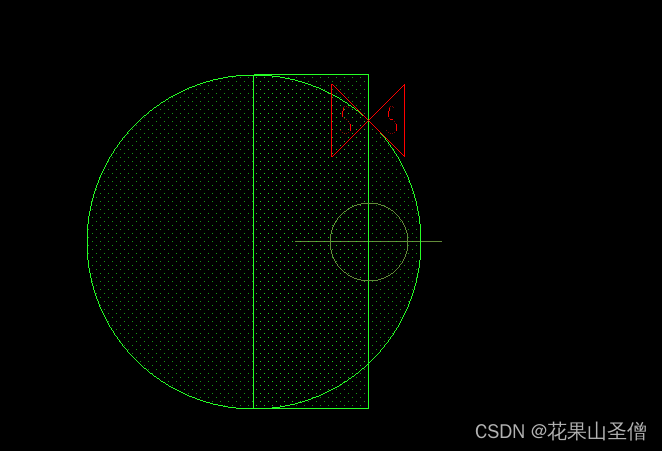

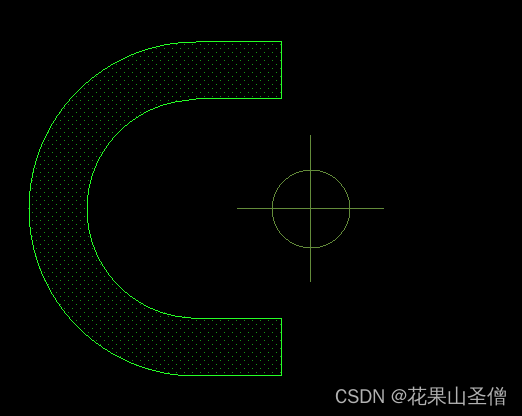

然后选中全部，点击Shape–>Merge Shapes

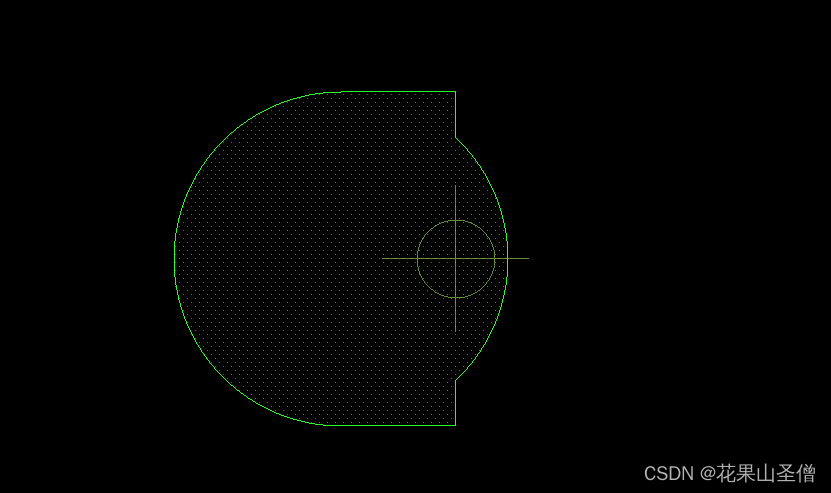

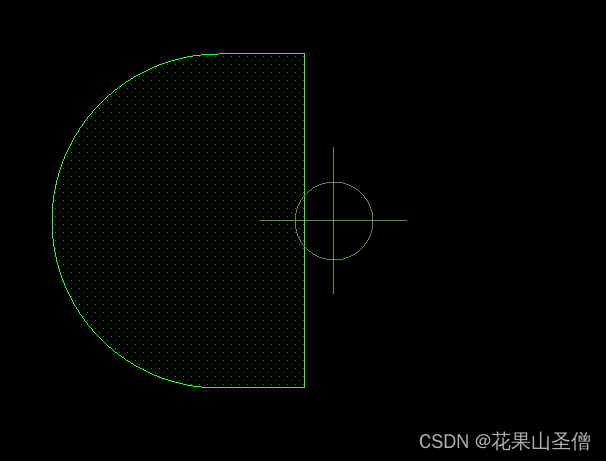

再点击Shape–>Edit Boundary，点一下画的形状，输入Command:x -0.25 y 1.45，然后直接往下拉出铜皮区切一刀

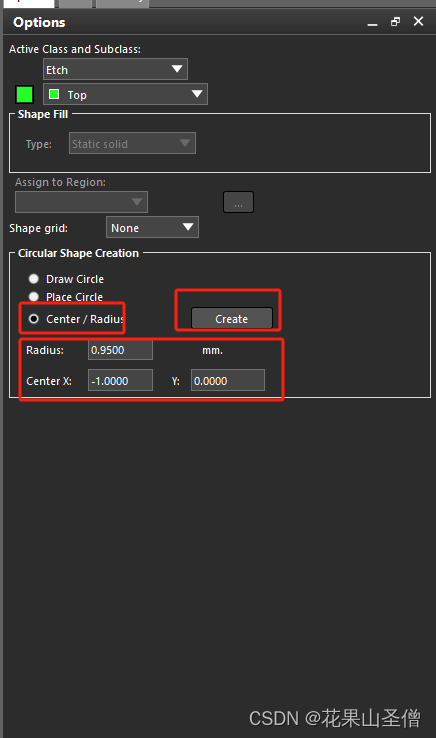

接着点击Shape–>Manual Void–>Circular，点一下铜皮选中，输入以下参数，Create

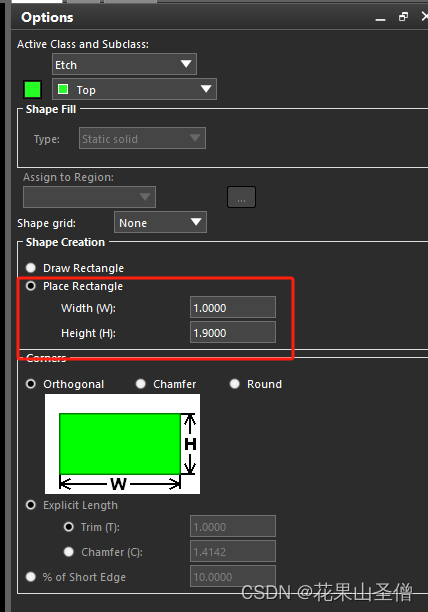

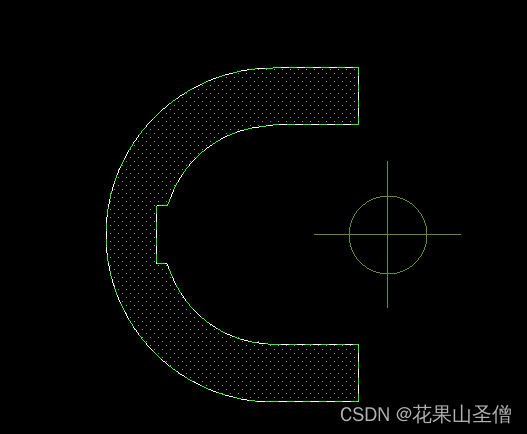

同样点击Shape–>Manual Void–>Rectangular，点一下铜皮选中，输入以下参数，输入Command：x -1 y 0.95

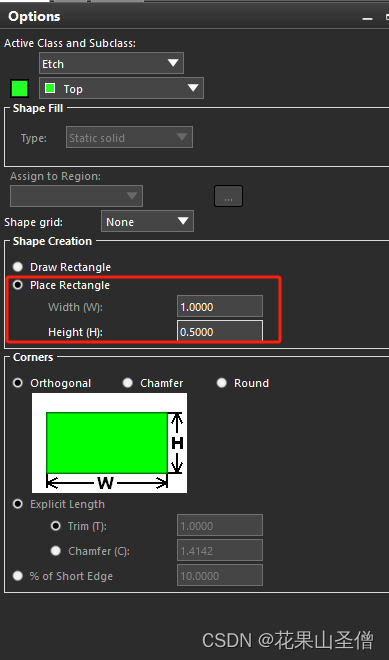

再更换参数，输入Command：x -2 y 0.25

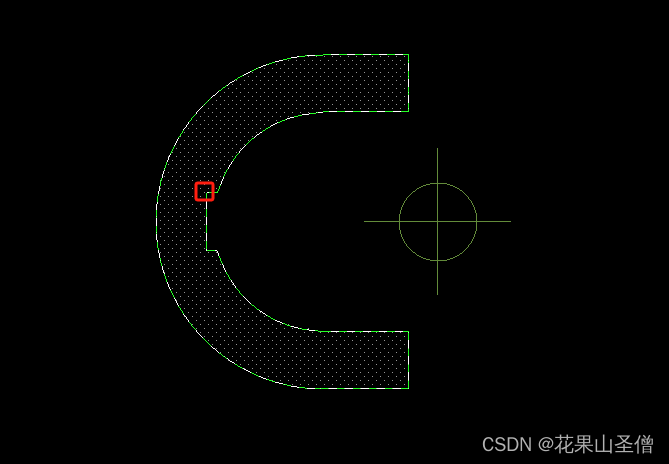

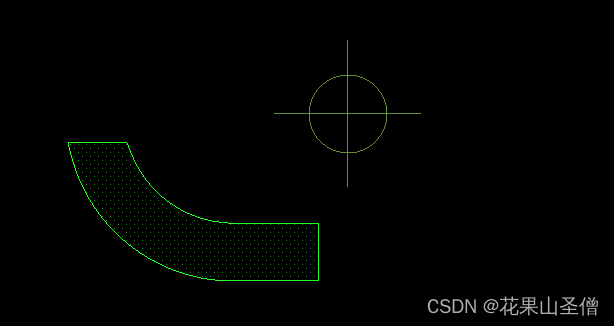

再点击Shape–>Edit Boundary，点一下铜皮，鼠标放到如图红色框的点，右键Snap pick to–>Segment Vertex，然后直接往右划一刀，同样的，在下面的直角也进行相同的操作

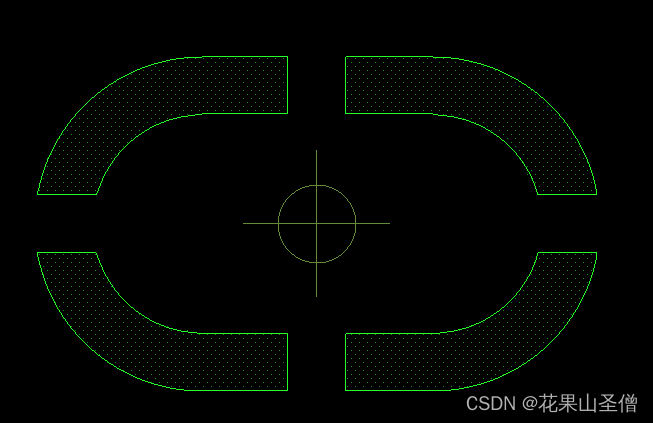

最后选中这个铜皮按原点进行复制，右键可以选择镜像形状，最终效果如下完成制作
