IEEE802.3定义了OSI参考模型的物理层(一层)和链路层(二层)的信道访问部分。经常能看到下面的图1。对于理解能力一般的我来说，很难弄明白光模块到底在图中的哪里，就希望有人用实物堆叠举例给我看。实在没找到，只能自己慢慢捋。难受的是对于协议原文，看一句忘一句，每次看一会就困了，试过拿协议治疗失眠，挺好使的。后来发现我比较擅长寻找答案，自问自答的阅读模式最适合我，协议阅读突然就变得简单许多。写下来还有一个小愿望，希望有大佬看见错误的地方，能给纠正一下。

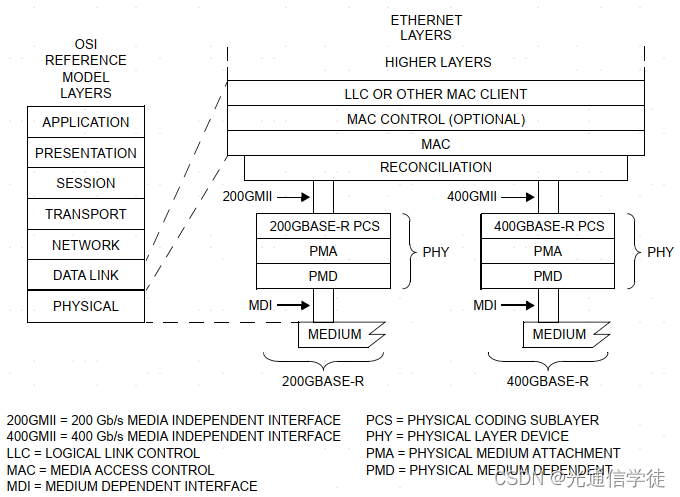

图1 Architectural positioning of 200 Gigabit and 400 Gigabit Ethernet

MII

Media Independent Interface 介质无关接口；PCS服务接口

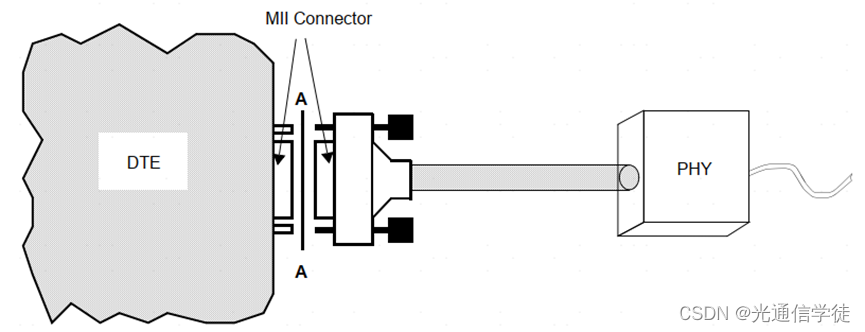

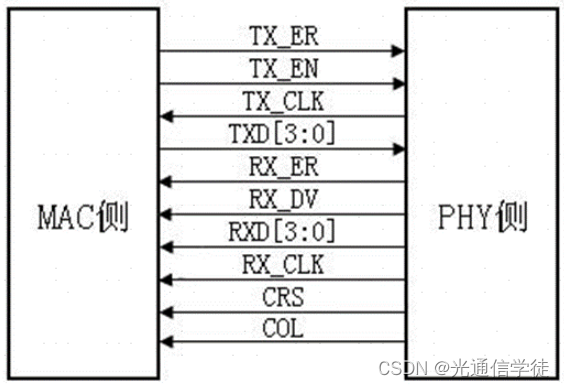

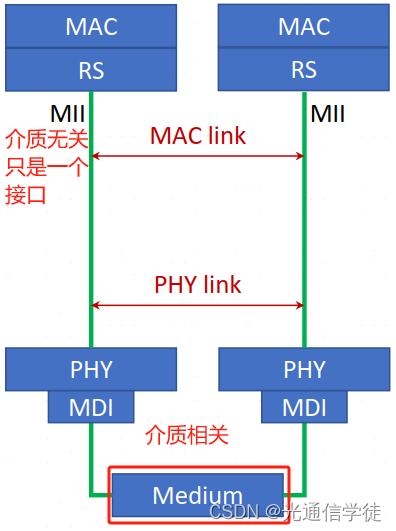

MAC层与PHY层之间的接口，只是一个连接接口，还没有到介质中传输，所以说与介质无关（图2、图3）；有MII、GMII、RGMII......

图2

图3

MDI

Media Dependent Interface 介质相关接口；

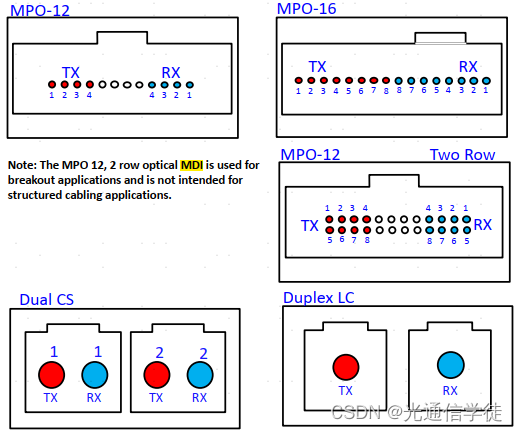

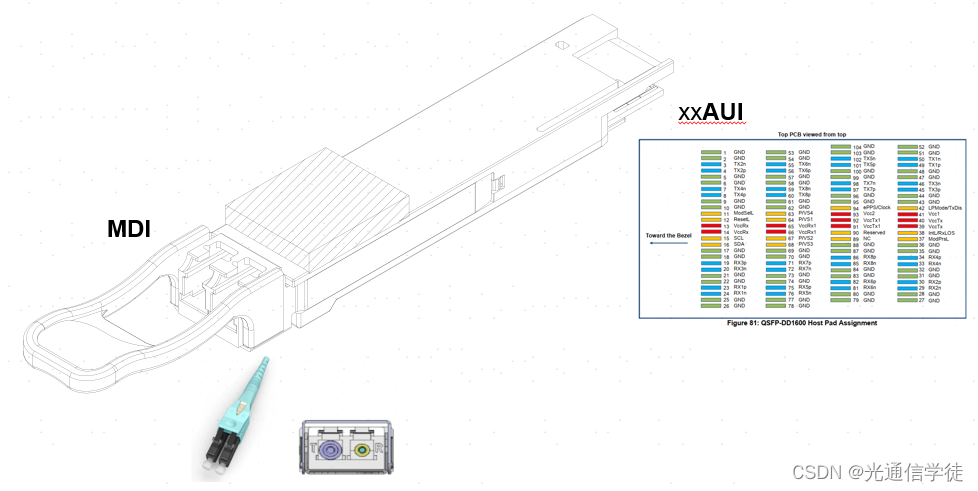

MDI信号是从PHY出来的信号连接到RJ45连接器或MPO/FC/SC等各类接口的光纤介质中去进行传输，所以说MDI是与介质相关的。（图4、图5、图6）

图4

图5

图6

AUI

Attachment Unit Interface附件单元接口，通常用于设备之间的连接。

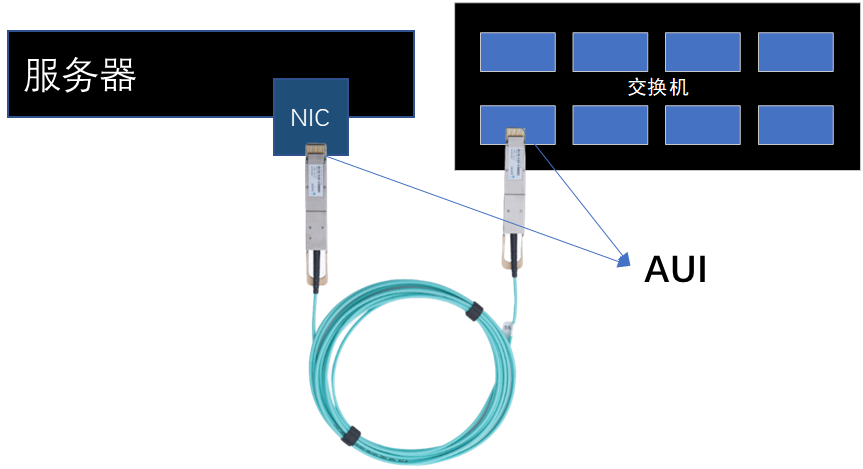

图7 设备之间的连接

光模块组成

现在再结合下图，就能看到400G光模块是圈起来的PMA+PMD；

图8

图9 Example 200GAUI-4 and 400GAUI-8 chip-to-module
relationship to theISO/IEC Open System Interconnection (OSI)
reference model and the IEEE 802.3 Ethernet mode

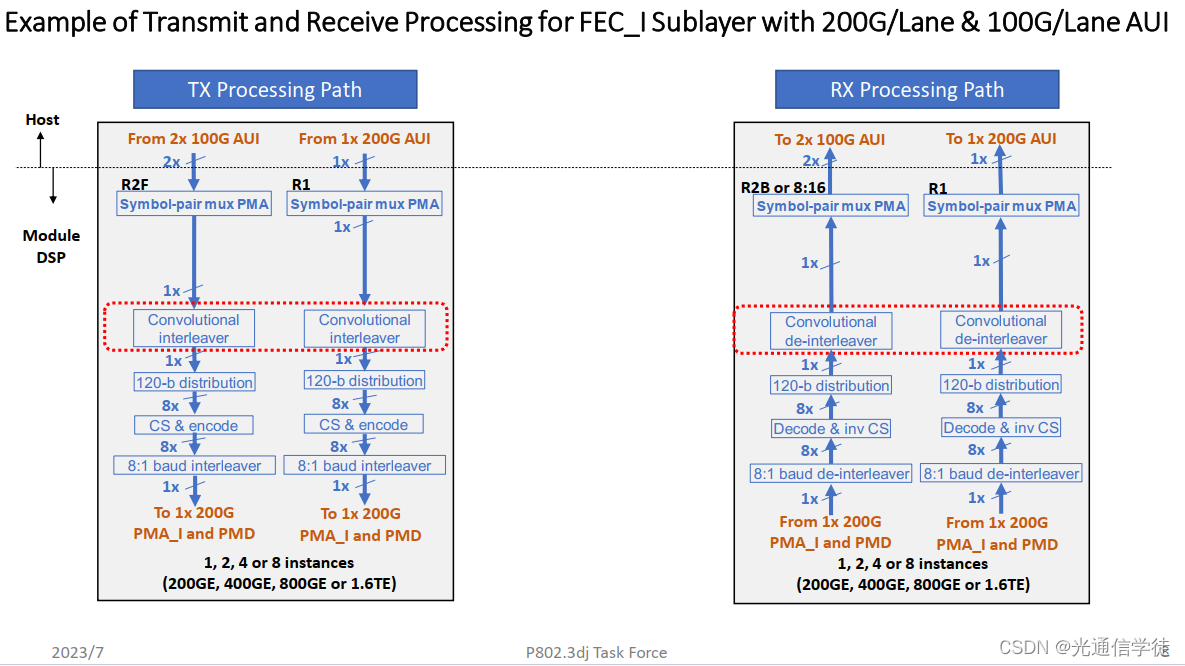

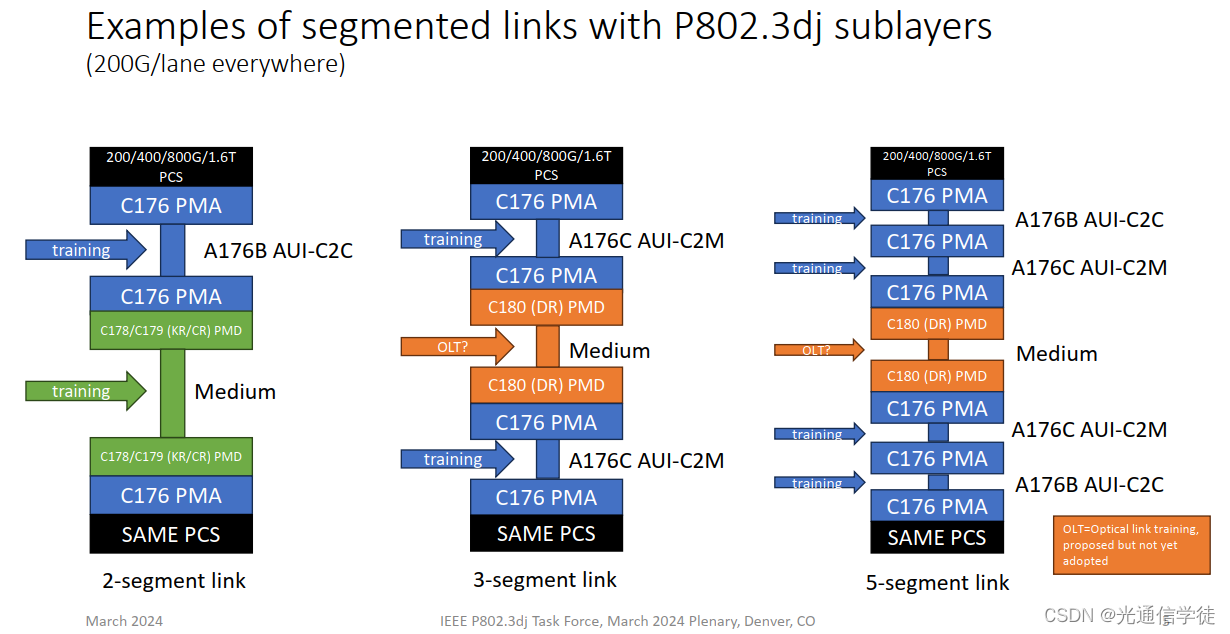

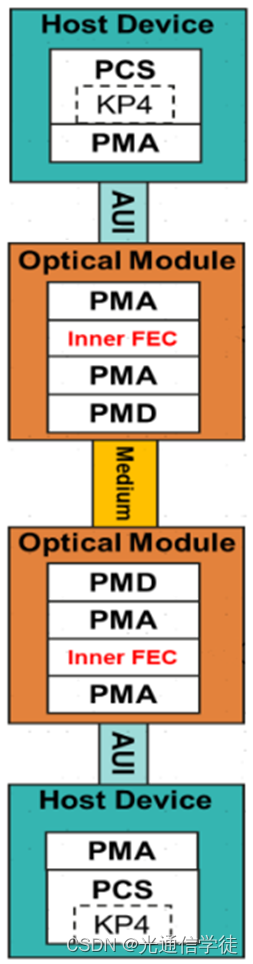

在1.6T的一份意见稿里看到这张图，更直观：

图10

但是很多小伙伴说低速如25G光模块没有PMA只有PMD，但看图11，应该是有的呀，问题出在哪呢？先查查PMA和PMD分别是啥。

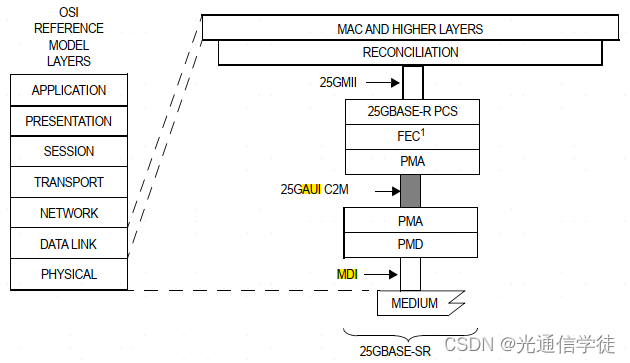

图11

PMA

PMA(Physical Medium Attachment，物理媒介适配层)

关联记忆：AUI(Attachment Unit Interface)

以400G DR4光模块为例，以下是PMA实现的发送和接收两个方向主要功能（在需要时）的总结：

a)调整PCSL格式的信号为适当数量的抽象或物理通道
b)提供每个输入通道时钟和数据恢复
c)提供位级多路复用
d)提供时钟生成

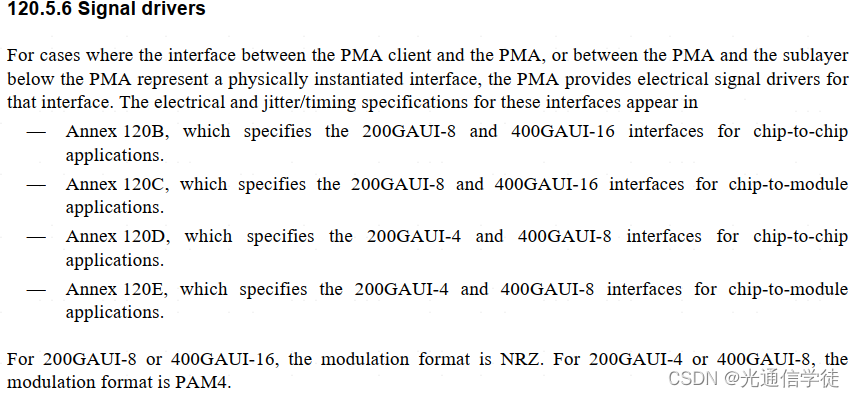

e)提供信号驱动。
f)可选地提供本地环回到/从PMA服务接口
g)可选地提供远程环回到/从PMD服务接口
h)可选地提供测试模式生成和检测
i)容忍skew变化
j)对物理通道数为4的200GBASE-R PMA和物理通道数为4或8的400GBASE-R PMA执行PAM4编码和解码。

此外，PMA还提供接收方向上的接收链路状态信息。

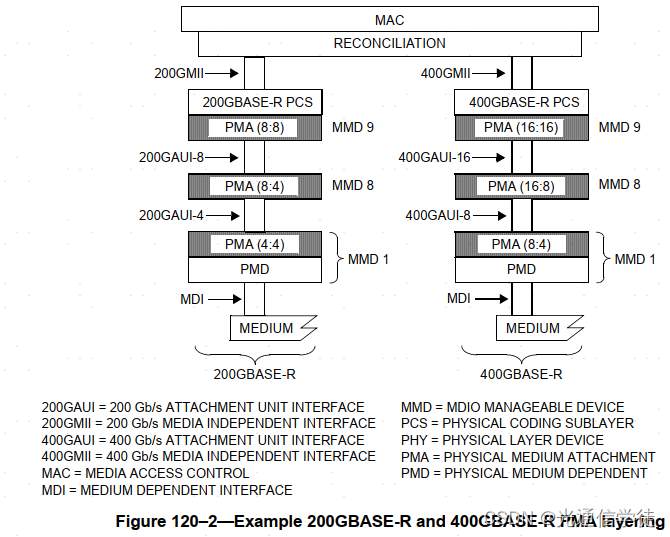

可见，400G光模块的PMA功能是由DSP/CDR完成的。看图12，对于400GBASE-R，光模块的PMA主要完成了8 lane 输入转为4 lane 输出或4 lane 输入转为8 lane 输出。

图12

图13

图14

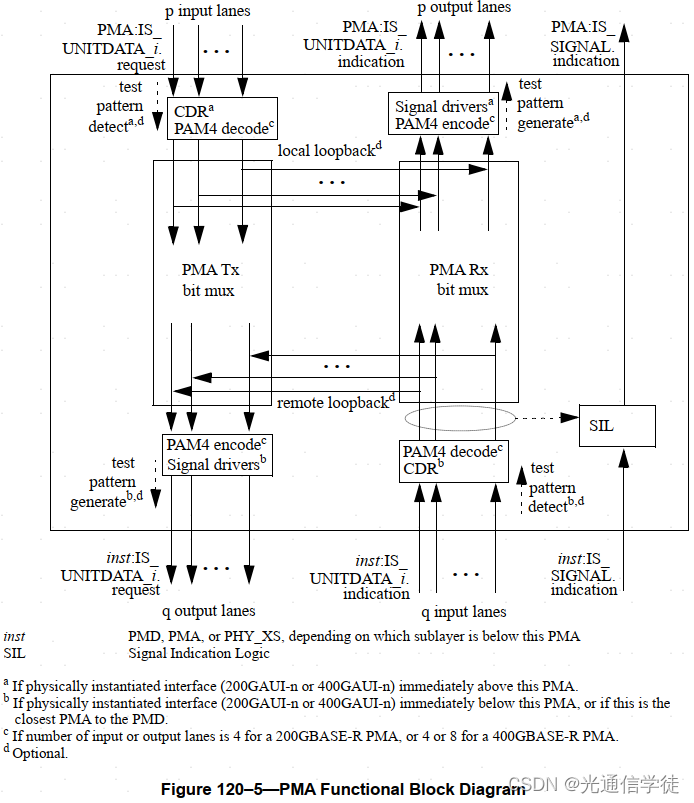

以400G DR4(400GAUI-8)光模块举例，翻译图14：

① p=8,q=4

② 400G DR4的金手指收到的8 lane电信号会从注释a处输入到这个PMA，PMA将8 lane 输入转为4 lane输出后，信号从注释b处输出。注释b这里是距离PMD最近的PMA。

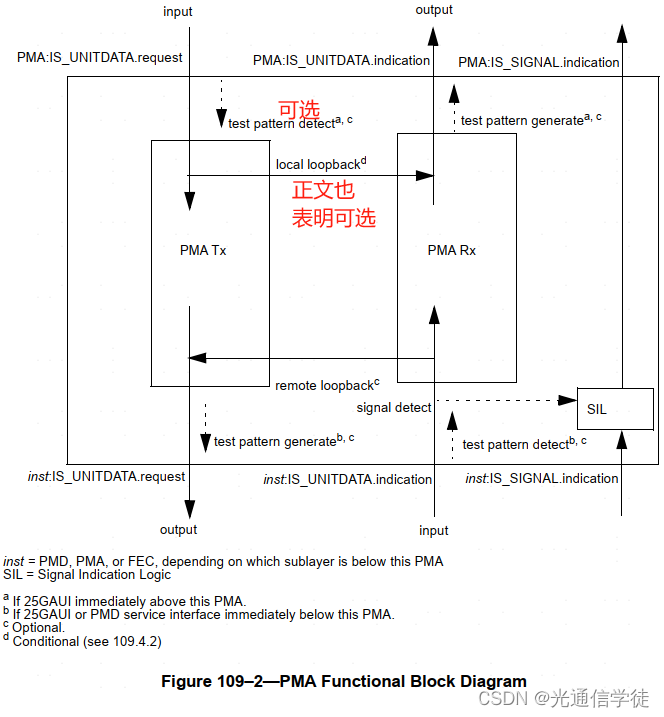

再来看25G SR光模块，以下是PMA实现的发送和接收两个方向主要功能（在需要时）的总结：

a)提供时钟和数据恢复。
b)提供信号驱动
c)可选地提供本地环回到/从PMA服务接口。
d)可选地提供往返于PMD服务接口的远程环回。
e)可选地提供测试模式生成和检测。

这些功能是25G光模块可选的，普遍的方案未配置这些功能，所以针对类似的低速光模块，IEEE框图里有PMA，但实际方案没有用，这不冲突。

前文的问题自然而然有了答案。“低速如25G光模块没有PMA只有PMD”在某种程度上没毛病，但如果换成“低速如25G光模块主要实现PMD功能，PMA的功能几乎都没有实现，所以不用过多讨论”会相对严谨一点，有的客户也会要求低速光模块实现loopback功能，而光模块里loopback是在PMA层实现的。

图15

PMD

PMD(Physical Media Dependent，物理介质相关子层)

还是以400GBASE-DR4光模块为例，PMD实现传输和接收功能，在PMD业务接口和MDI之间传输数据。

看图16、17，似乎可以简单地理解成，光模块的光信号收发由PMD实现，电信号收发由PMA决定。如果PMA只透传电信号，不完成其他任何功能，就相当于"没有PMA"了。

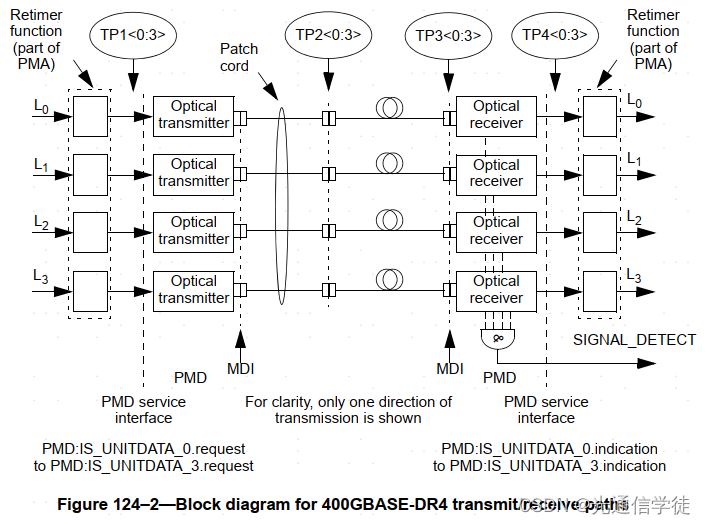

图16

图17

见下图18，大家最熟悉的光模块光收发参数规格和功率预算在PMD到MDI之间，就很好理解了。

图18

PHY= PCS + PMA + PMD

PHY(Physical Layer Device，物理层设备)

物理层设备就差PCS没看了，也简单过一遍吧。

PCS

PCS(Physical Coding Sublayer，物理编码子层)

下文是IEEE原文目录直译，保留原序号。

119.2.4 发送方向
119.2.4.1 编码和速率匹配
  119.2.4.2 64B/668到256B/2578转码器
119.2.4.3 加扰器
  119.2.4.4 对齐标记的映射和插入
119.2.4.5 Pre-FEC分布
  119.2.4.6 Reed-Solomon编码器
119.2.4.7 符号分布

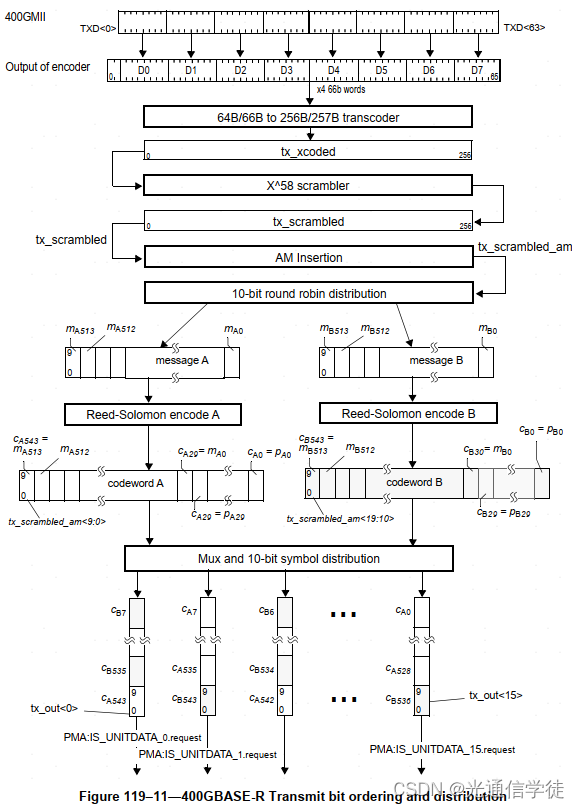

119.2.4.8 发送位排序和分配
119.2.4.9 测试模式发生器

119.2.5 接收功能
119.2.5.1 对齐锁定和deskew
  119,2.5.2 lane重新排序和去交织
119.2.5.3 Reed-Solomon解码器
  119.2.5.4 Post FEC交织
119,2.5,5 对齐标记去除
119.2.5.6 解码器
119.2.5.7 256B/257B转64B/66B转码器
119.2.5.8 解码和速率匹配

119.2.6 详细的功能和状态图
119.2.6.1 状态图约定
119.2.6.2 状态变量
119.2.6.2.1 常量
119.2.6.2.2 变量
119.2.6.2.3 功能
119.2.6.2.4 计数器

119.2.6.3 状态图

119.3 PCS管理
119.3.1 PCS MDlO功能映射
119.3.2 FEC_corrected_cw_counter
119.3.3 FEC_uncorrected_cw_counter
119.3.4 FEC_symbol_error_counter_i

119.4 环回

119.5 延迟约束

119.6 自动协商

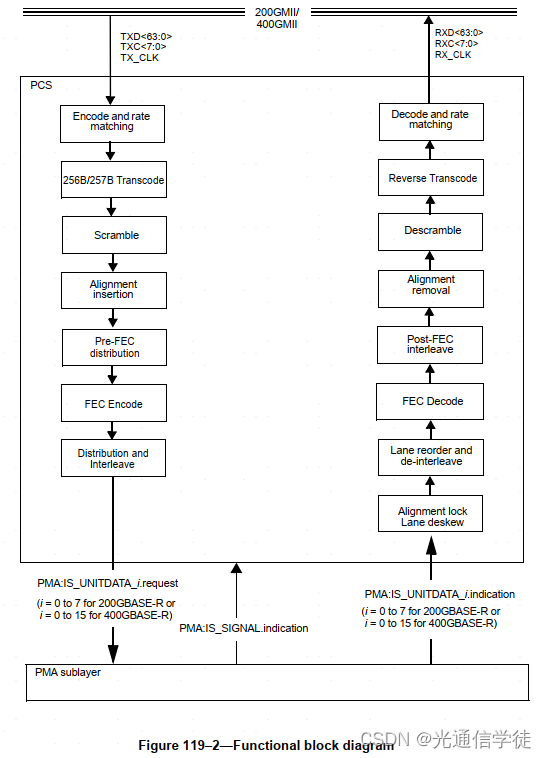

图19

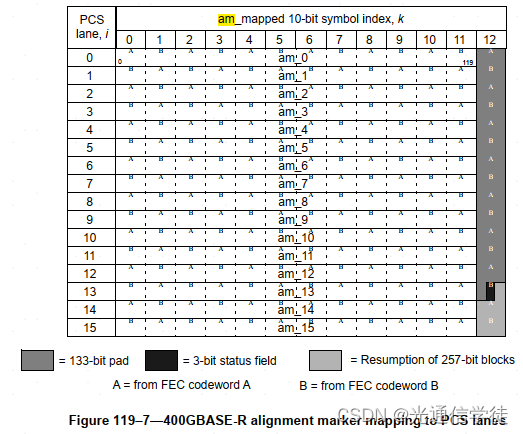

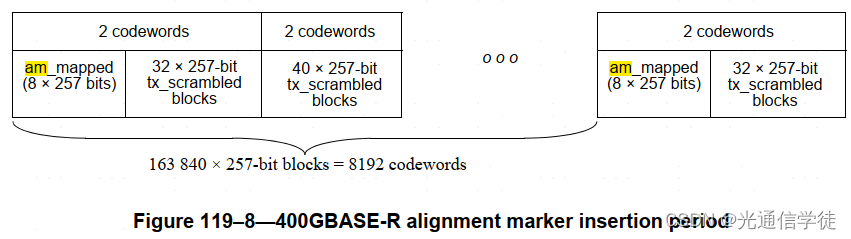

am:alignment marker

插入对齐标记，为时钟同步，lane之间的对齐做铺垫。

图20

图21

图22
