shader基本概念讲解

备注：本文章为学习笔记，讲解内容为蛮牛-守望整理、所有。

Part A

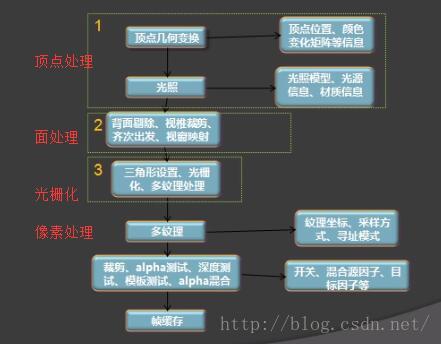

1.渲染管线流程细分：

    顶点处理

    面处理

    光栅化

    像素处理

顶点处理：

    1.顶点变化：将每个物体位置转换为世界坐标。

    2.观察坐标系-投影坐标系：将每个物体从世界坐标投影到观察者的投影平面上。

面处理：

    1.面的组装

    2.面的剔除：物体间遮挡，看不到的部分就不用计算了。

    3.面的截取：摄像机（眼睛）看到的范围为一个椎体，看不到的周边做一个截取。

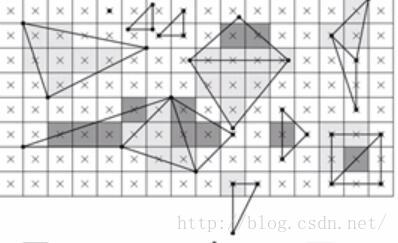

光栅化：将以向量为基本的面转换成一个个点阵形式的像素集合。屏幕输出的时候是以像 素输出。

像素处理：将以向量为基本的面转换为一个个点阵形式的像素集合。

    对每个像素区域进行着色

    对像素贴上贴图

    最终形成2d画面

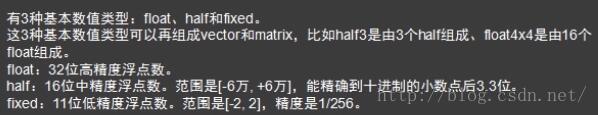

shader三种数据类型，fixed在某些显卡中可能不被很好的支持。

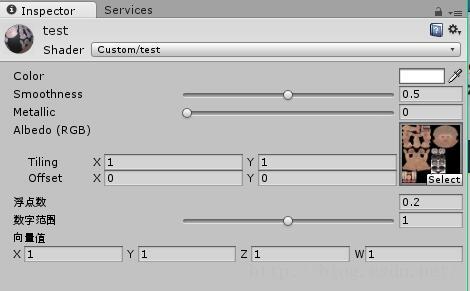

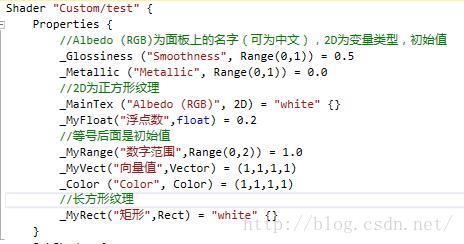

materials材质面板对应结果

Part B

1.简介

Unity中所有的渲染都使用着色器完成

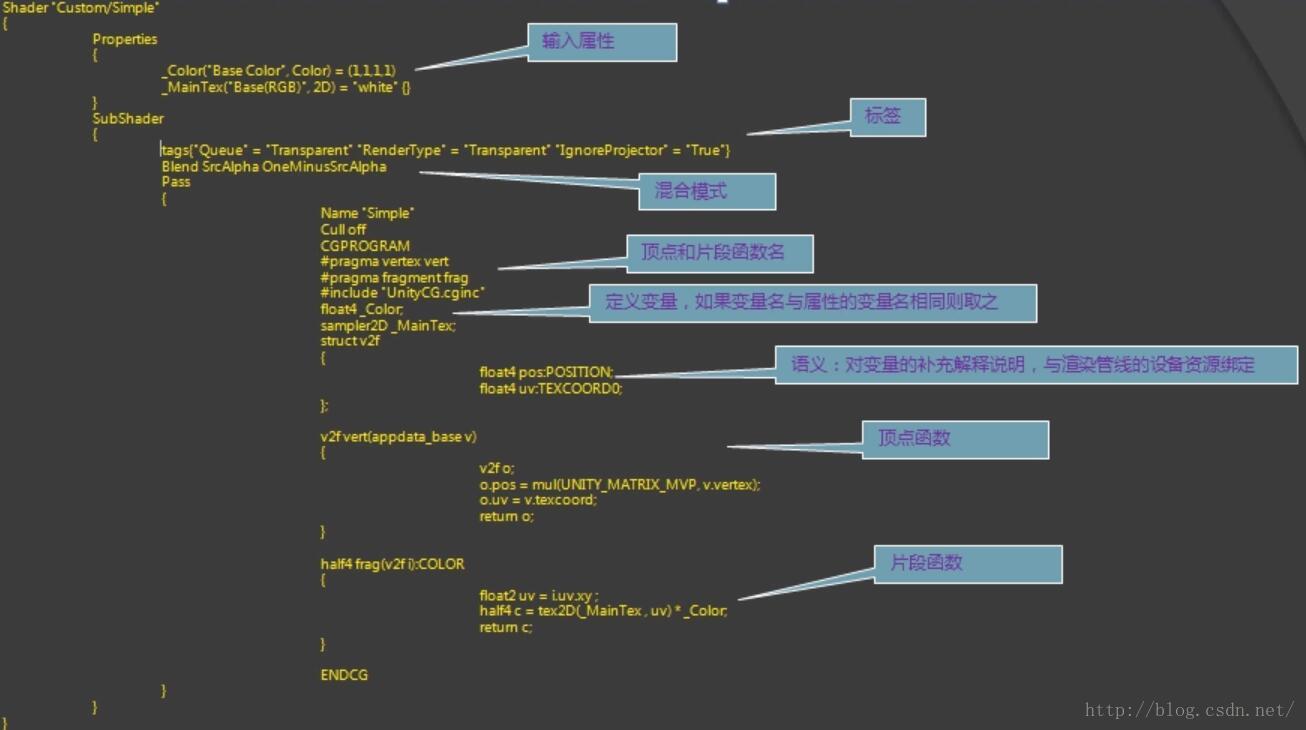

    1.顶点和片段着色器：功能最强大、最自由的形态，特征是在Pass里面出现CGPROGRAM和ENDCG块。

    2.表面着色器：推荐的照射器，相对简单强大，有光照和阴影的影响。如果未对光线进行任何处理，请勿使用表面着色器。

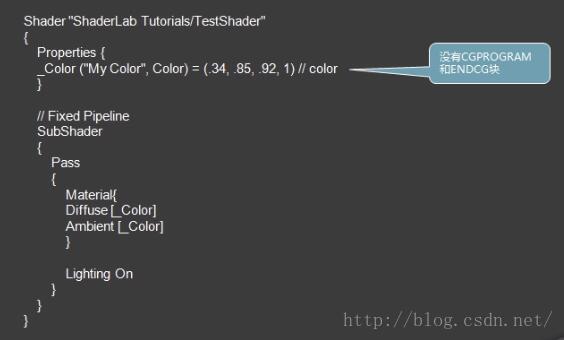

    3.固定功能着色器：适用于陈旧、古老的硬件。

固定功能 着色器

顶点和片段着色器

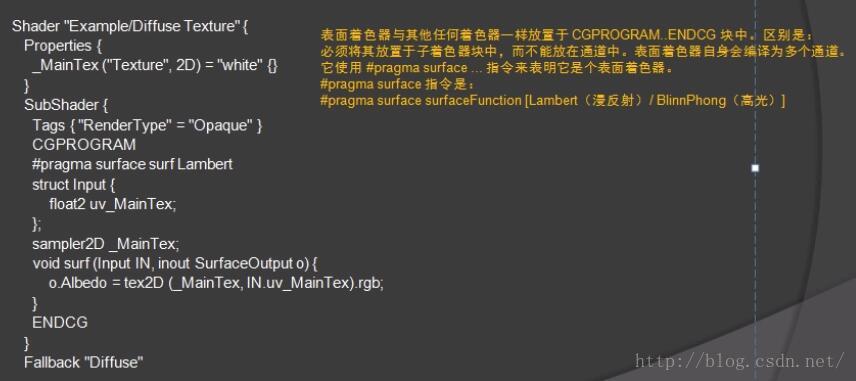

表面着色器

可以在Shader中写多个SubShader，但是其后每个SubShader中必须写Pass{}，写多个SubShader可以解决兼容性问题，第一个SubShader不行就执行后面一个SubShader。如果所有的SubShader都不满足要求 时则使用Fallback "Diffuse"会退到另一个Shader。

Pass为渲染通道，一个SubShader中可以有多个Pass，意义为多次渲染，Pass应该尽量的少。

表面着色器中没有Pass，其会被编译一次，在编译的过程中会加上Pass，如果手动加会报错。

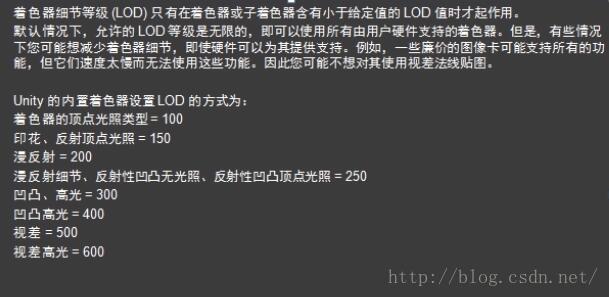

LOD，其值的设定有主的适配各种机型，进行各种处理。

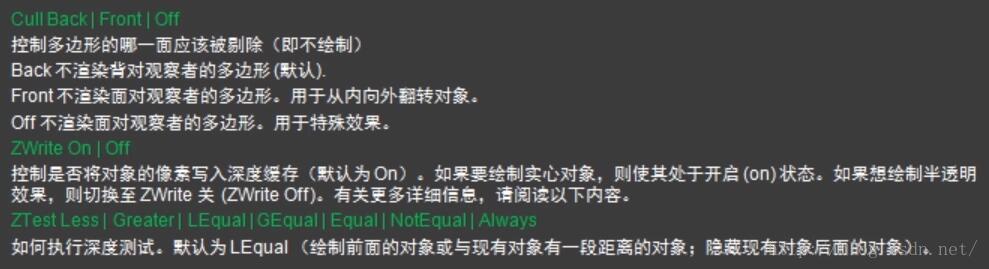

2.剔除和深度测试（Cull,ZWrite,ZTest）

深度测试通过，深度写入开启：写入深度缓冲区，写入颜色缓冲区；

深度测试通过，深度写入关闭：不写深度缓冲区，写入颜色缓冲区；

深度测试失败，深度写入开启：不写深度缓冲区，不写颜色缓冲区；

深度测试失败，深度写入关闭：不写深度缓冲区，不写颜色缓冲区。

1.cull off为正反面都绘制

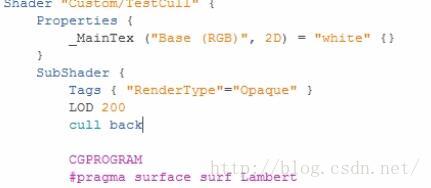

2.cull back不渲染背面

（cull back的材质赋给平面）

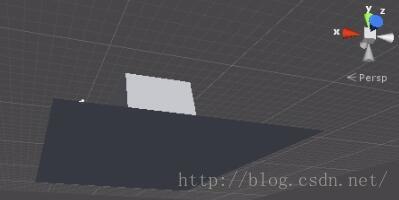

平面的背面没有被绘制

3.cull front不渲染正面（材质赋值给平面）

zwrite

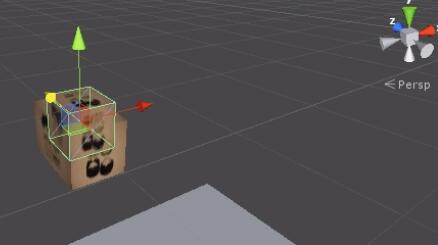

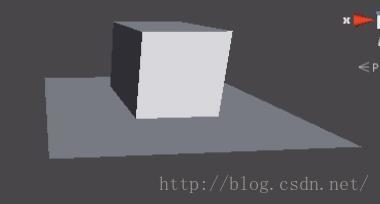

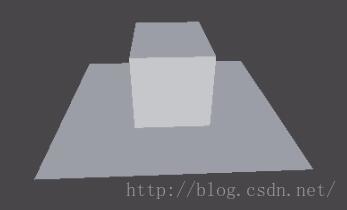

默认状态下，深度缓存开启，前面的物体会遮住后面的物体。

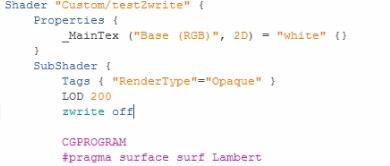

zwrite off后，两者都可以被看到

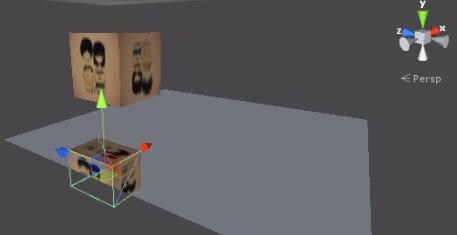

ztest（例子中shader赋给材质，材质赋给当前选中的物体）

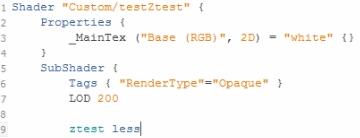

ztest less

ztest greater

3.tag标签，用键值对的方法书写，之间用空格隔开

tag分为四类，Queue渲染序列，Render Type渲染类型，ForceNoShadowCasting表示接不接受阴影（为true时），IgnoreProjector表示不接受Projector组件的投影（为true时）。

Render Type

    Opaque 不透明，最常用的一种

    Transparent 绝大部分透明的物体，包括粒子特效都使用这个

    Background 天空盒使用的这个

    Overlay GUI 镜头光晕使用这个

Queue(注意，取消深度缓冲后后渲染的物体会把先渲染的东西遮住)

    值越小越先绘制。

    Background值为1000，比如天空盒

    Geometry最为常用，用作不透明物体，值为2000

    AlphaTest值为2450

    Transparent值为3000

    Overlay值为4000

    用户自定义任意值，比如"Queue"="Geometry+10"

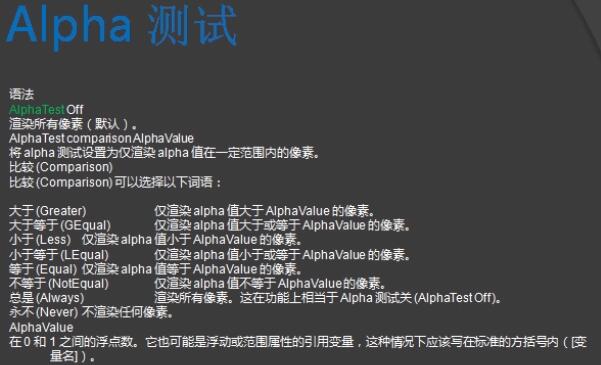

4.透明测试（AlphaTest），常用于花草树木的绘制。

需要一张带Alpha通道的图片

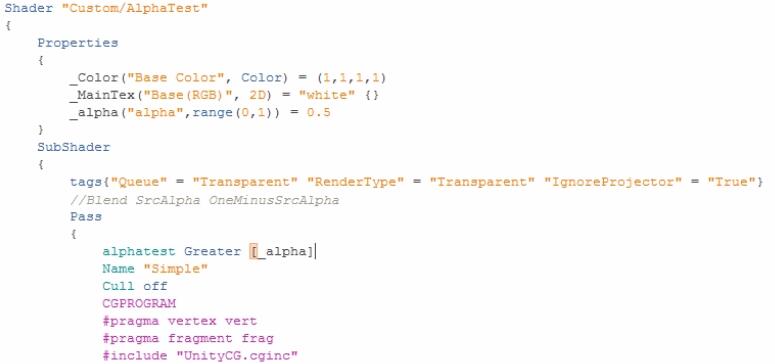

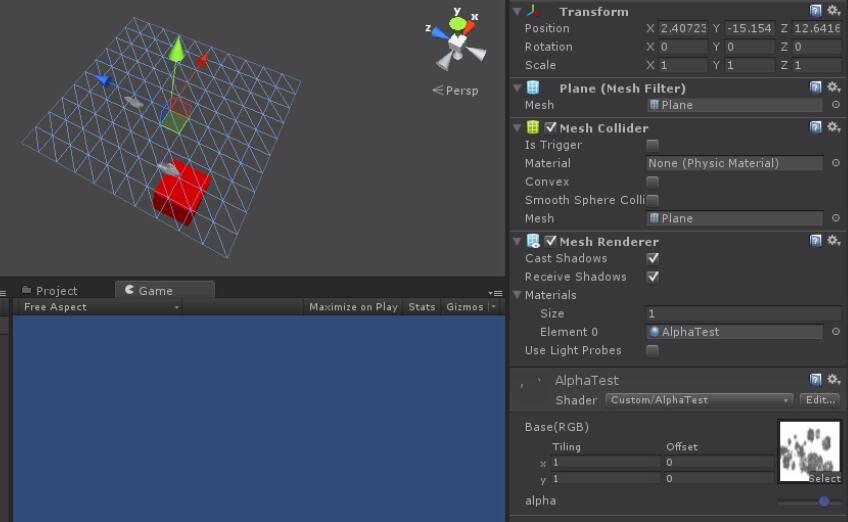

写一个shader命名为AlphaTest

Direct3D 11可能不支持AlphaTest不能正确显示透明效果，BuildingSetting中的Player Setting中Direct3D 11不要勾选。

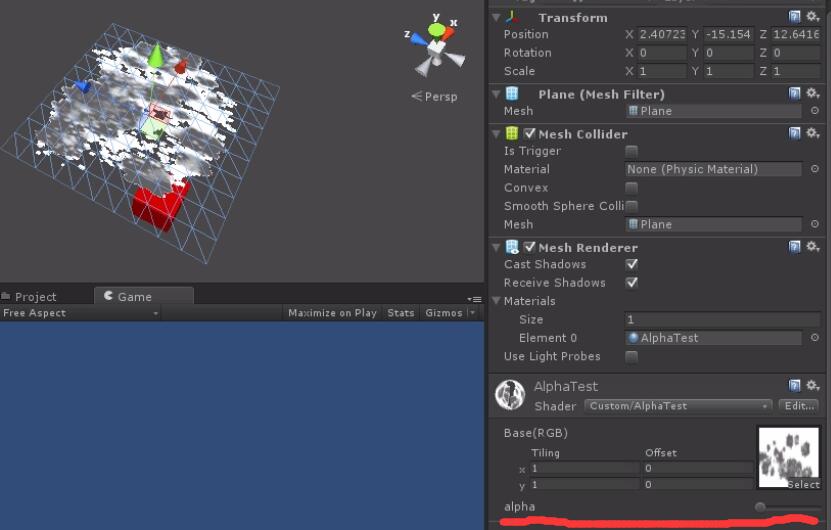

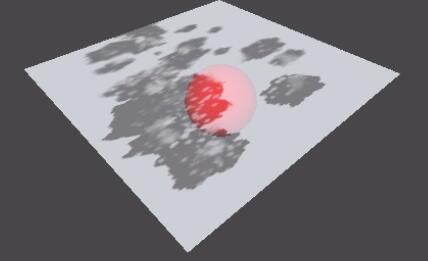

我们写的是alpha Greater，是指的仅仅渲染大于AlphaValue的像素。随着alpha值的变化，观察图片中的变化。

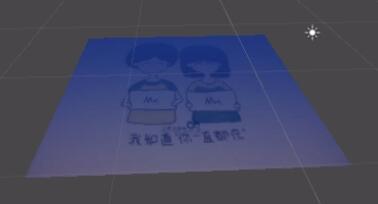

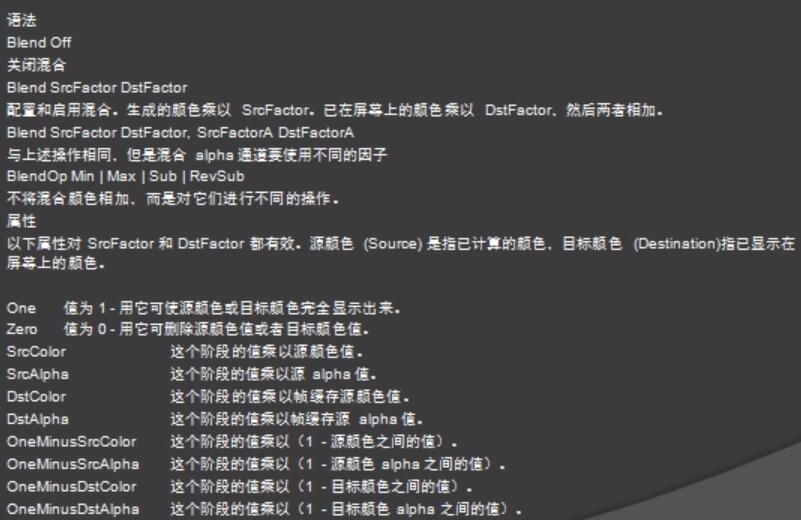

5.混合（Blending）

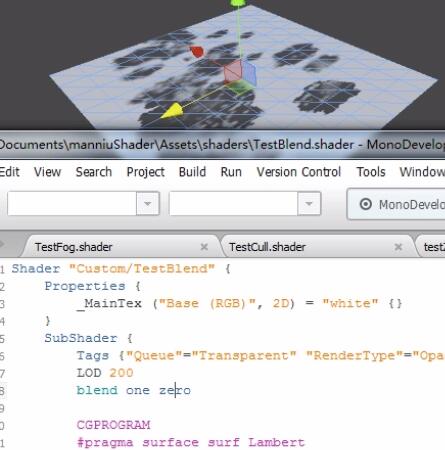

one zero

oneone

zero one

bending常用的组合

    1.Alpha混合(类似于玻璃的效果，炫)：

    2.相加：One One

    3.柔和相加：OneMinusDSTColor One

    4.相乘：DSTColor Zero

    5.2倍相乘：DSTColor SrcColor

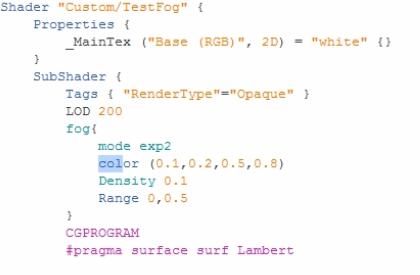

6.雾(fog)

全局雾的设置：Edit->Render Setting->Fog

每个面每个模型可以设置自己的雾

fog可以写在subshader中，也可以写在pass通道中

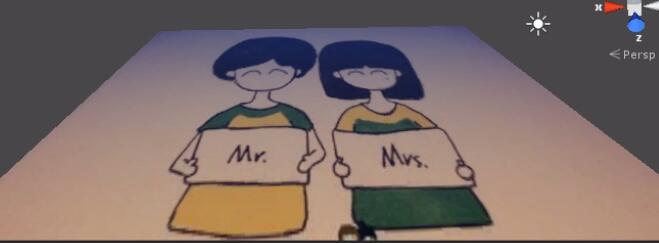

远距离观察效果

近 距离观察效果
