Verdi UVM Debug Mode 简单使用

---

文档与源码：

User Guide: UVMDebugUserGuide.pdf  in $VERDI_HOME/doc

Verdi online doc: Verdi Ooline Doc  //need log in SolvNet before

testbench使用的是《UVM实战》的7.4.3章节源码：

源码地址：UVM实战源码下载

介绍：

Verdi UVM Debug tool: 针对UVM 平台的debug工具，可以像打开RTL一样，层次化显示testbench，便于阅读。同时针对UVM特有的Resource,Factory,Phase,Sequence,Register,TLM connection等，可以显示仿真的详细内容。

准备：

环境变量: $VERDI_HOME, $LD_LIBRARY_PATH 等

TB: 包含reg_model.

top_tb.sv:

add dump wave

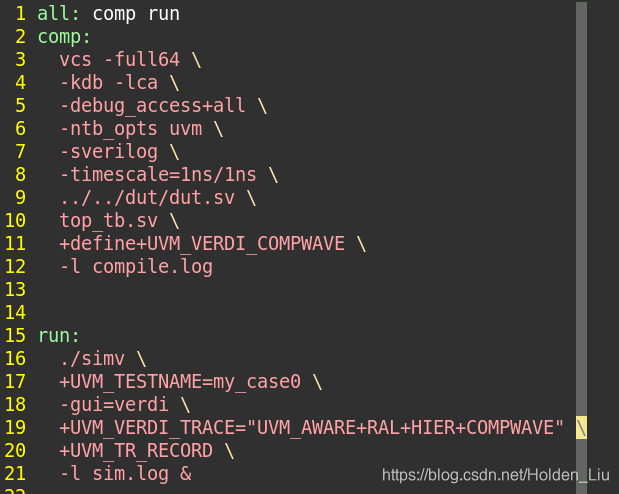

Makefile:

和正常的编译运行一样，只需在run time阶段，加上 “-gui=verdi"。

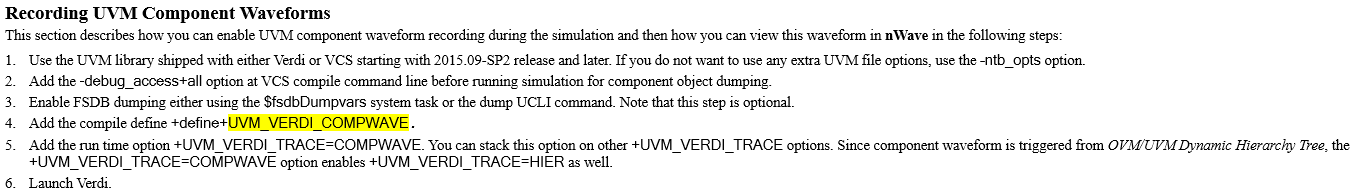

UVM_VERDI_XXX:具体含义如下



UVM_VERDI_COMPWAVE: 记录UVM Component的波形

UVM_TR_RECORD: 收集sequence中transaction信息。

使用：

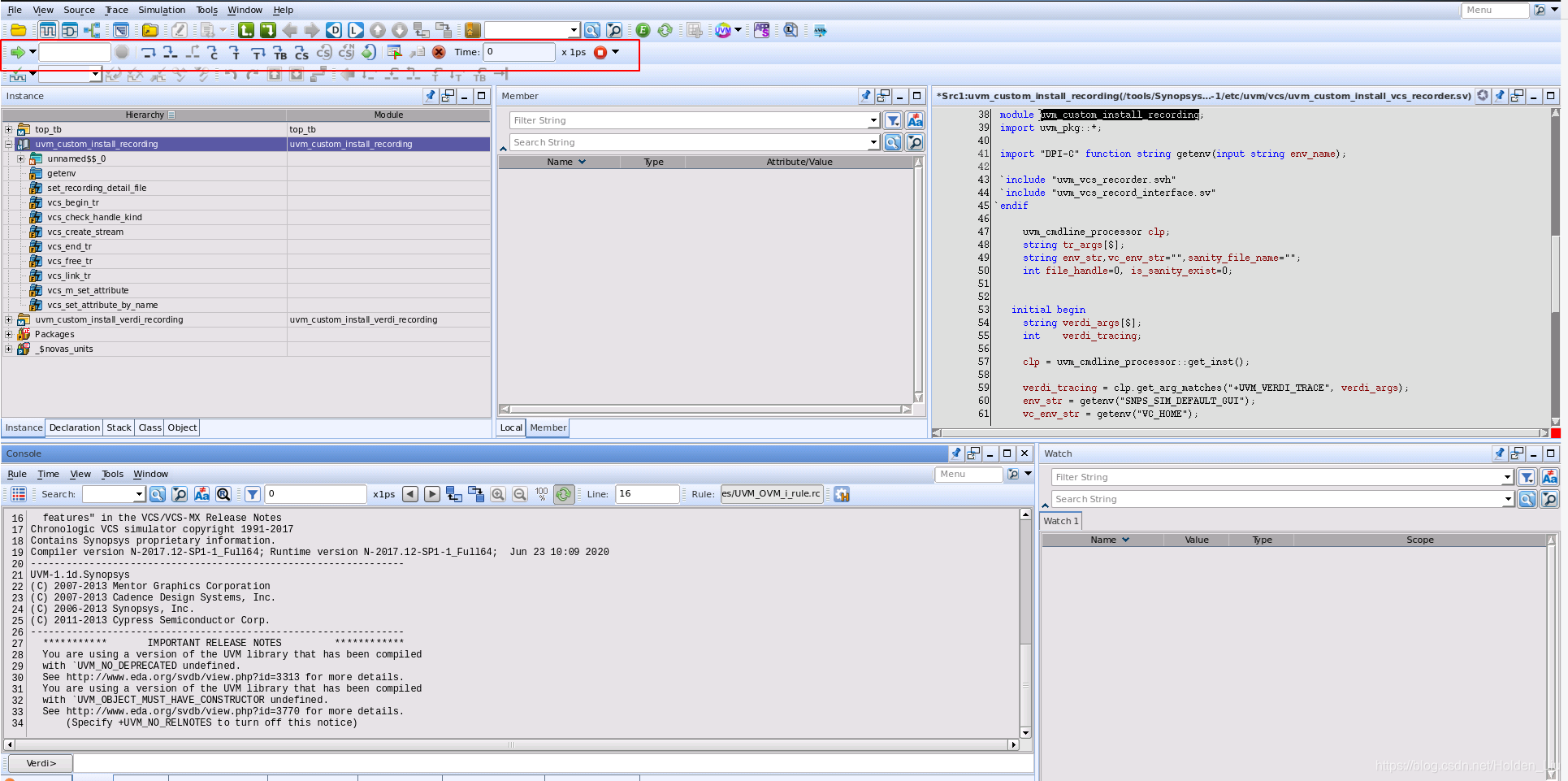

1. 进入 Verdi的Interactive mode，此时并没有开始仿真，需要点击红框的绿色箭头或者在左下的Console输入"run"。

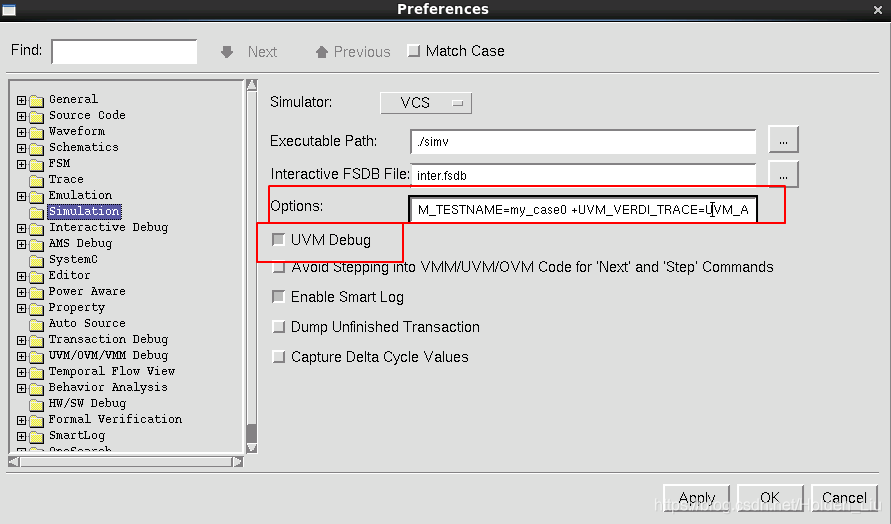

 完场上述步骤，即完成仿真过程。运行的testcase就是Makefile脚本里指定的，可以在Tool->Preferences->Simulation中看到具体run_time Options：

2. 打开TB的Hierarchy Tree:

    UVM-> All Views显示

    Hierarchy Tree左侧显示

    下方其他debug窗口

3.  显示更多信息

    选中一个component或者TLM，右键可以选择其他信息，show connections, show objects,Add to Waveform等。

4.  Resource/Factory/Phase View见User Guide.

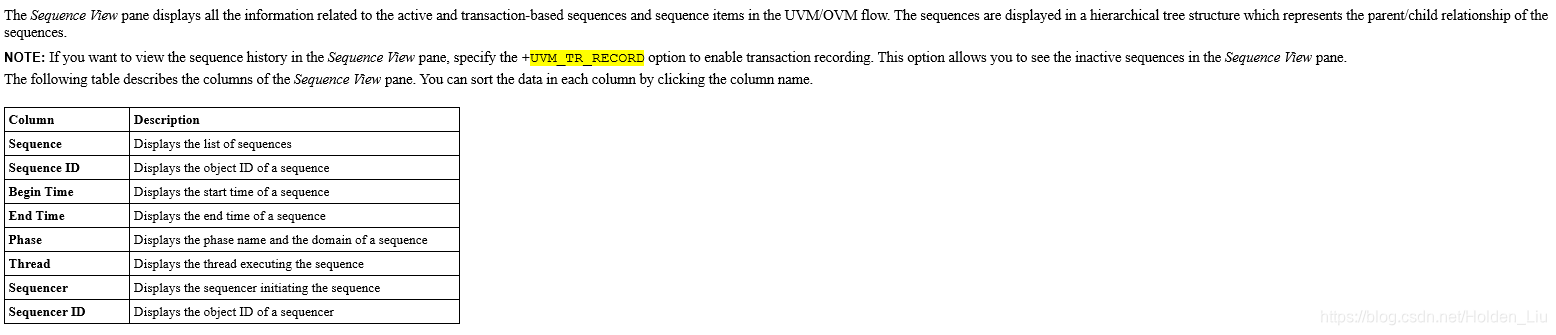

5. Sequence View:

   5.1: 选中一个sequence,右键 Add Sequence to Watches

   5.2: 可以显示transaction的”波形“和详细内容

         选中一个sequence,右键 Add Sequence to Transaction Browser, 会在最下方调出 Protocol Analyzer界面。界面右侧有       transaction每个域的具体数值。也可以通过界面左侧的Hierarchy Tree添加其他sequence。

 tansaction debug具体操作见：

 Verdi Transaction Debug Tool 简单使用

6. Register View

    界面显示：

    1=> 选择Register_View

    2=> 快捷筛选

    3=> reg_model的寄存器access history。最后一次read发生在reference model中。(verdi-2017.12测试并不会记录    set,update寄存器的操作)

add to waveform，set breakpoint等。

Debugging UVM Registers in Verdi Post-Processing Mode see in User Guide.

7. 手动设置断点

   在source code界面，右键选择set breakpoint,弹出Manage to Breakpoints界面，有多种设置方式，选择在Line 70行设置断点。

   F10往下运行，会在Local tab显示数值变化。也可以右键选择Add to Watch.

  如果需要查看class function/task里的堆栈，还需要加上 -debug_access+class -debug_region+tb 选项。

(更多操作见：Verdi_SVTB_Interactive_Deubg.pdf)



8. Verdi Smart Log

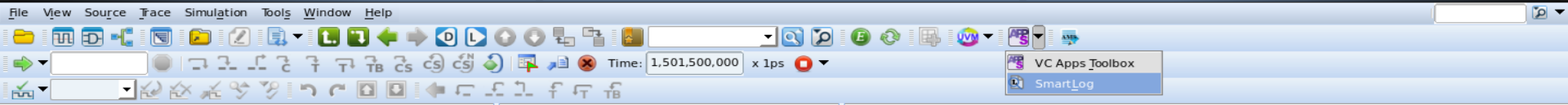

加载log,方便搜索，筛选，定位。参考：Verdi_Smart_Log.pdf  in $VERDI_HOME/doc
