嵌入式系统通识精讲：架构 · 内存 · 算法 · 引导加载 · 性能优化全解

---

🔹 1. 页表的实现机制：从虚拟到物理的映射原理

✅ 核心原理

页表是操作系统用来实现虚拟地址到物理地址映射的基础结构。它配合 MMU（内存管理单元）工作，使每个进程拥有独立地址空间，提升系统安全性与稳定性。

✅ 多级页表机制（以 ARM64/x86_64 为例）

级别	索引位宽	表项数	作用
PGD	[47:39]	512	定位 PUD 页表基址
PUD	[38:30]	512	定位 PMD 页表基址
PMD	[29:21]	512	定位 PTE 页表基址
PTE	[20:12]	512	最终页帧地址 + 权限属性

最终地址 = 页帧地址 + 页内偏移（[11:0]）

✅ 优化点

• 按需分页：支持“延迟分配”节省内存
• 页表缓存（TLB）：提升地址转换效率
• 大页映射：减少页表级数，提高内存访问性能

❗ 缺点与挑战

• 多级查表开销高（尤其在 TLB miss 情况下）
• 页表更新复杂，需处理 cache 同步和页属性一致性
• 页表占用物理内存，嵌入式平台需控制页表规模

---

🔹 2. 螺旋矩阵的打印方式与算法分析

✅ 解题逻辑

矩阵螺旋遍历是一种模拟方式，通过维护四个边界变量 top / bottom / left / right，顺时针逐层收缩，直到所有元素被访问。

✅ 核心代码框架

while (top <= bottom && left <= right) {
    for (int j = left; j <= right; j++) res.push_back(mat[top][j]); top++;
    for (int i = top; i <= bottom; i++) res.push_back(mat[i][right]); right--;
    if (top <= bottom)
        for (int j = right; j >= left; j--) res.push_back(mat[bottom][j]); bottom--;
    if (left <= right)
        for (int i = bottom; i >= top; i--) res.push_back(mat[i][left]); left++;
}

✅ 优化点

• 逻辑清晰、空间复杂度 O(1)（若原地打印）
• 避免额外递归或状态标记，提高性能

❗ 局限分析

• 矩阵维度过大时，遍历容易出现访问越界或逻辑错误
• 难以拓展为可控起点/方向的任意路径遍历（如逆时针）

---

🔹 3. ARM Cortex-A 系列架构的技术特点与局限性

✅ 架构亮点

特性	技术说明
MMU 支持	提供虚拟地址、多任务隔离、内存保护
NEON SIMD	向量化指令集，加速图像/音频处理
TrustZone	硬件级安全域划分，支持 TEE 实现
多核 SMP	支持主从或对称多核调度，扩展性强
可运行 Linux	完整操作系统栈，适配 Android、Yocto 等

✅ 优化建议

• 利用 cache coherency 接口（如 ACE）增强多核通信效率
• 配合 GIC 中断控制器做 fine-grained 调度优化
• 配合 VFP 与 NEON，合理分配浮点计算负载

❗ 架构局限

• 实时性一般，不适合硬实时任务（建议使用 Cortex-R）
• 多核调度受限于内核版本与任务负载均衡策略
• TrustZone 对调试过程有干扰，需专用工具支持

---

🔹 4. 嵌入式系统中网页加载性能优化策略

✅ 背景场景

某图形终端运行轻量级 WebUI，系统资源受限，需要优化加载速度与响应性能。

✅ 优化措施总结

层级	优化手段
前端层	WebP 图片、SVG 图形、CSS 动画替代 JS 动画
通信层	启用 gzip/br 压缩，减少 JSON 结构体冗余
系统层	DMA 加速图像拷贝，预加载热点资源，缓存静态文件至 RAMFS
平台层	使用 Yocto 构建裁剪版 Linux；禁用无用服务（如 avahi、蓝牙）
硬件层	多核并发处理（主核负责通信，副核预加载资源）

✅ 性能提升策略关键词

压图/并发/本地缓存/精简系统/预取资源

❗ 潜在问题

• 本地缓存占用内存，需做好回收机制
• 预加载策略若设计不当，可能反而延迟首次渲染
• 多核资源调度需预留优先级防止任务争用

---

🔹 5. 基于 Cortex-A 的 Bootloader 移植与裁剪技术

✅ 通用步骤

1. 选择启动方式：SPI NOR / eMMC / SD / USB OTG
2. 配置平台支持包（BSP）：U-Boot 中添加 SoC + board 目录
3. 实现 SPL 初始化：配置 DDR、IOMUX、时钟、串口初始化代码
4. 配置设备树 + defconfig：对应板卡定制 DTS 与构建配置
5. 裁剪功能模块：精简命令、接口、UI 等非必要功能
6. 测试验证：观察串口输出，确保从 SPL → U-Boot → Kernel 成功跳转

✅ 裁剪建议表

模块	配置项	建议
USB	CONFIG_USB_*	若无 USB 设备，全部禁用
网络	CONFIG_CMD_NET	静态系统可关闭
命令行命令	CONFIG_CMD_*	保留基本命令（如 boot、env）即可
UEFI 支持	CONFIG_EFI_LOADER	非必要时禁用
Shell 解释器	CONFIG_HUSH_PARSER	精简或禁用交互解释器

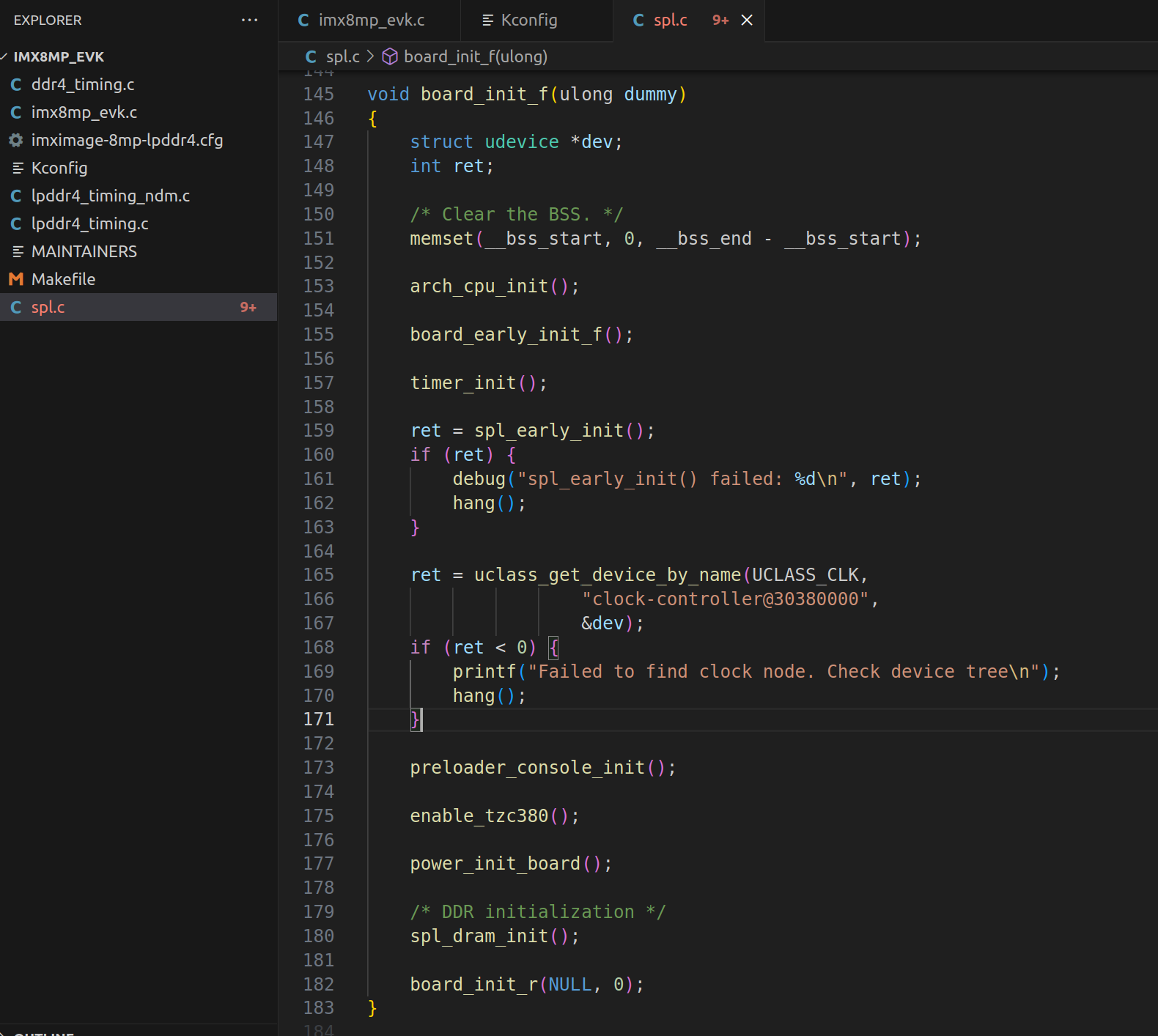

✅ SPL 优化

• SPL 仅负责：

  • 初始化 DDR、时钟、串口
  • 加载 U-Boot proper

• 推荐使用 CONFIG_SPL_* 系列选项专门配置 SPL 的行为与功能

❗ 注意事项

• 裁剪过度会导致调试困难，建议阶段性启用串口调试
• 若使用 DDR ECC，需要初始化 ECC 区域，防止非法异常
• 一定要确保 SPL 的栈与堆地址未冲突、跳转地址正确

---

🔚 总结与回顾

模块	精髓理解
页表机制	虚拟地址多级映射 + 权限控制，核心在于查表
螺旋矩阵	控制边界顺序迭代，遍历思路通用性强
Cortex-A 架构	高性能通用架构，适合 Linux + 多核系统
网页加载优化	压资源 + 加并发 + 做本地 + 系统精剪
Bootloader 裁剪	SPL 精简 + 功能裁剪 + 串口调试保证稳定启动

---

📘 工程实践建议

• 所有裁剪/优化前，以串口调试输出为基准
• 对资源有限的系统，先优化 I/O 路径 与 内存占用
• Cortex-A 平台推荐配套使用 Yocto 自定义系统构建 + U-Boot 精裁
• 页表与地址映射的理解是进行 MMU 配置、异常调试的基础

---

---
